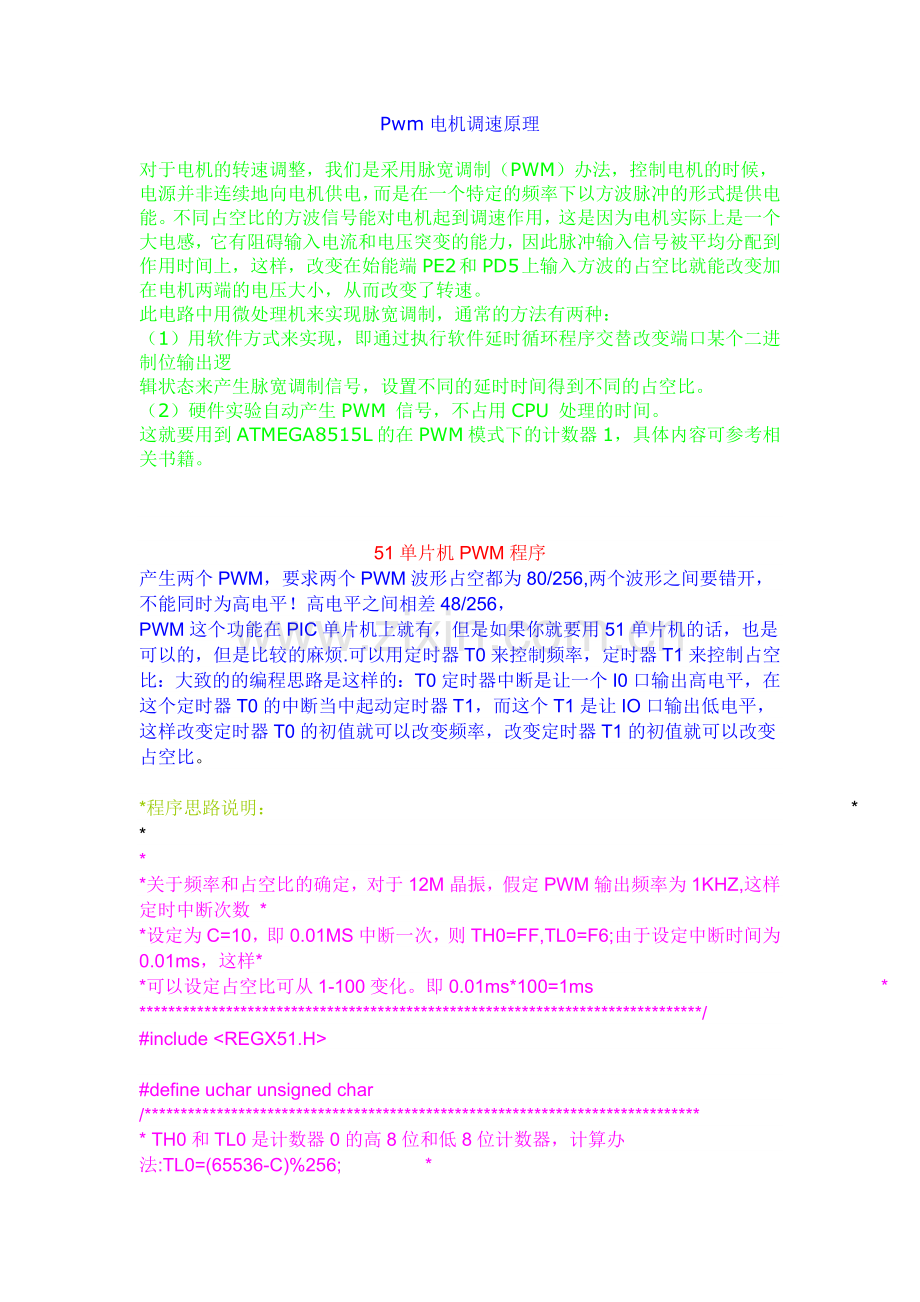

Pwm电机调速原理
对于电机的转速调整，我们是采用脉宽调制（PWM）办法，控制电机的时候，电源并非连续地向电机供电，而是在一个特定的频率下以方波脉冲的形式提供电能。不同占空比的方波信号能对电机起到调速作用，这是因为电机实际上是一个大电感，它有阻碍输入电流和电压突变的能力，因此脉冲输入信号被平均分配到作用时间上，这样，改变在始能端PE2 和PD5 上输入方波的占空比就能改变加在电机两端的电压大小，从而改变了转速。
此电路中用微处理机来实现脉宽调制，通常的方法有两种：
（1）用软件方式来实现，即通过执行软件延时循环程序交替改变端口某个二进制位输出逻
辑状态来产生脉宽调制信号，设置不同的延时时间得到不同的占空比。
（2）硬件实验自动产生PWM 信号，不占用CPU 处理的时间。
这就要用到ATMEGA8515L 的在PWM 模式下的计数器1，具体内容可参考相关书籍。

51单片机PWM程序
产生两个PWM，要求两个PWM波形占空都为80/256,两个波形之间要错开，不能同时为高电平！高电平之间相差48/256，
PWM这个功能在PIC单片机上就有，但是如果你就要用51单片机的话，也是可以的，但是比较的麻烦.可以用定时器T0来控制频率，定时器T1来控制占空比：大致的的编程思路是这样的：T0定时器中断是让一个I0口输出高电平，在这个定时器T0的中断当中起动定时器T1，而这个T1是让IO口输出低电平，这样改变定时器T0的初值就可以改变频率，改变定时器T1的初值就可以改变占空比。

*程序思路说明： *
* *
*关于频率和占空比的确定，对于12M晶振，假定PWM输出频率为1KHZ,这样定时中断次数 *
*设定为C=10，即0.01MS中断一次，则TH0=FF,TL0=F6;由于设定中断时间为0.01ms，这样*
*可以设定占空比可从1-100变化。即0.01ms*100=1ms *
******************************************************************************/
#include <REGX51.H>

#define uchar unsigned char
/*****************************************************************************
* TH0和TL0是计数器0的高8位和低8位计数器，计算办法:TL0=(65536-C)%256; *
* TH0=(65536-C)/256,其中C为所要计数的次数即多长时间产生一次中断；TMOD是计数器*
* 工作模式选择，0X01表示选用模式1,它有16位计数器，最大计数脉冲为65536,最长时 *
* 间为1ms*65536=65.536ms *
******************************************************************************/
#define V_TH0 0XFF
#define V_TL0 0XF6
#define V_TMOD 0X01

void init_sys(void); /*系统初始化函数*/
void Delay5Ms(void);

unsigned char ZKB1,ZKB2;

void main (void)
{
init_sys();
ZKB1=40; /*占空比初始值设定*/
ZKB2=70; /*占空比初始值设定*/
while(1)
{
if (!P1_1) //如果按了+键，增加占空比
{
Delay5Ms();
if (!P1_1)
{
ZKB1++;
ZKB2=100-ZKB1;
}
}

if (!P1_2) //如果按了-键，减少占空比
{
Delay5Ms();
if (!P1_2)
{
ZKB1--;
ZKB2=100-ZKB1;
}
}
/*对占空比值限定范围*/
if (ZKB1>99) ZKB1=1;
if (ZKB1<1) ZKB1=99;
}
}

/******************************************************
*函数功能：对系统进行初始化，包括定时器初始化和变量初始化*/
void init_sys(void) /*系统初始化函数*/
{
/*定时器初始化*/
TMOD="V"_TMOD;
TH0=V_TH0;
TL0=V_TL0;
TR0=1;
ET0=1;
EA="1";
}

//延时
void Delay5Ms(void)
{
unsigned int TempCyc = 1000;
while(TempCyc--);
}

/*中断函数*/
void timer0(void) interrupt 1 using 2
{
static uchar click="0"; /*中断次数计数器变量*/
TH0=V_TH0; /*恢复定时器初始值*/
TL0=V_TL0;
++click;
if (click>=100) click="0";

if (click<=ZKB1) /*当小于占空比值时输出低电平，高于时是高电平，从而实现占空比的调整*/
P1_3=0;
else
P1_3=1;

if (click<=ZKB2)
P1_4=0;
else
P1_4=1;

} <

1.下面是AVR的程序，51产生PWM波麻烦，可以用AVR。主要是设置存放的TOP值 （OCR1A的值），然后你要多大的占空比 再设置OCR1B的值，至于持续时间就更简单了，你要产生多久，就调用此函数就可以了哈
2.产生方波的频率计算公式（KHZ）
f=fclk(晶振)/{*N(1+OCRNA)}
N:代表分频因子
根据你要的产生方波的频率，就能算出OCRNA的值，就可以了！

/***************在OCR1B(PD4)上可测到100HZ的PWM波***********************/
/***************在OCR1A(PD5)上可测到50HZ的方波************************/
#include <iom16v.h>
#include <macros.h>
void PWM()
{
DDRD=0X30;//设置OC1B（PD4）和OC1A（PD5）为输出
TCCR1A=0X63;
TCCR1B=0X1B;

OCR1A=7;//得到10KHZ的PWM波
OCR1B=5;//得到2ms(1810/5)的高电平时间
}
