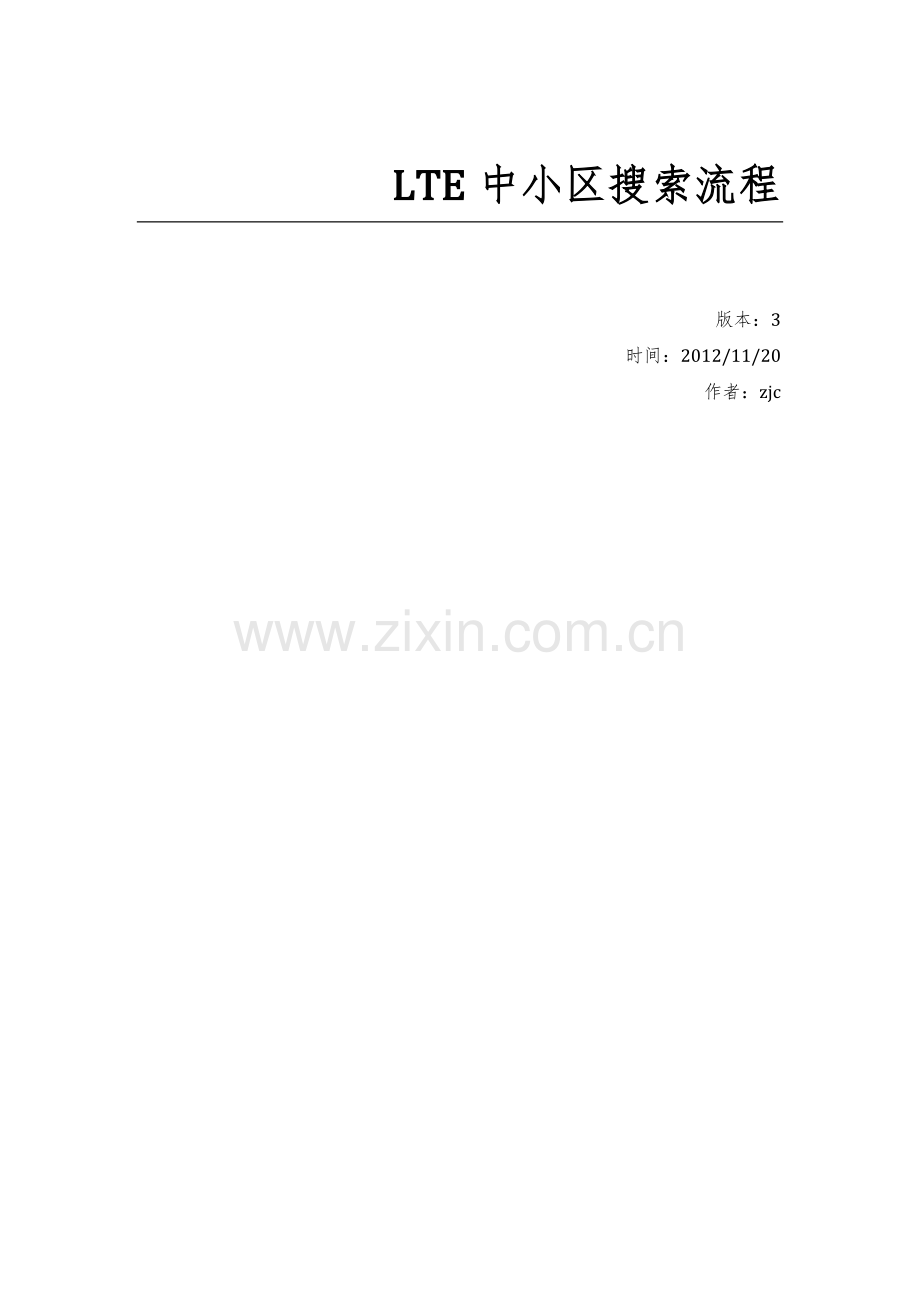

LTE中小区搜索流程
版本：3
时间：2012/11/20
作者：zjc
目录
图 IV
表格 V
1. 引言 1-1
1.1. 目标读者 1-1
1.2. 文档内容 1-1
1.3. 修改历史 1-1
1.4. 作者联系方式 1-1
1.5. 缩写、名词解释 1-2
1.6. 参考文献 1-2
2. 小区搜索流程 2-1
2.1. UE扫描中心频点 2-2
2.2. 检测PSS 2-2
2.2.1. PSS简介 2-2
2.2.2. 检测PSS 2-3
2.3. 检测SSS 2-3
2.3.1. SSS简介 2-3
2.3.2. 检测SSS 2-5
2.4. 解调下行公共参考信号 2-5
2.5. 解调PBCH 2-5
2.5.1. PBCH简介 2-5
2.5.2. 解调PBCH 2-7
2.6. 解调PDSCH 2-9
2.6.1. 接收PCFICH 2-11
2.6.2. 判断是否存在SIB 2-13
2.6.3. 接收PDSCH 2-17
2.6.4. 判断接收到的系统信息是否足够 2-17
附录 1
图
图2 1：小区搜索流程示意图 2-1
图2 2：同步信号频域分布 2-3
图2 3：MIB传输示意图 2-6
图2 4：PBCH信道处理流程 2-8
图2 5：SIB1传输示意图 2-9
图2 6：SI调度示意图 2-9
图2 7：接收SIB流程 2-10
图2 8：PCFICH信道处理流程 2-12
图2 9：PCFICH传输示意图 2-13
图 2 10：PDCCH起始位置示意图 2-14
图 2 11：PDCCH信道处理流程 2-15
表格
表格2 1：产生PSS的根索引 2-2
表格2 2：系统带宽与资源块对应关系 2-6
表格 2 3：PHCIH在MBSFN和非MBSFN子帧上的持续时间 2-7
表格2 4：CRC掩码序列与天线端口对应关系 2-7
表格2 5：控制区域大小（OFDM符号数） 2-11
表格 2 6：PDCCH格式与资源占用 2-14
表格 2 7： PDCCH搜索空间 2-16
表格 2 8：系统信息块（SIB）携带的信息 2-17
V
LTE中小区搜索流程版本：3
1. 引言
本文总结了LTE系统R10版本UE进行小区搜索的流程。
1.1. 目标读者
谁应该阅读本文档。
1.2. 文档内容
介绍每一节的内容如下：
n 第一节：描述本文档的基本内容、目标读者、修改历史、名词术语、缩写、参考文献等基本信息
n 第二节：分布详细介绍小区搜索流程。
n 第三节：介绍UE（User Equipment）接收SIB（System Information Block）流程。
1.3. 修改历史
版本
时间
修改原因
A
2012.11.15
第一版
B
2012.11.20
修改
C
2012.12.7
增加PDCCH信道处理流程
1.4. 作者联系方式
作者
Email
1.5. 缩写、名词解释
缩写
全称
CFI
Control Format Indicator
CRC
Cyclic Redundancy Code
MIB
Master Information Block
PBCH
Physical Broadcast CHannel
PCFICH
Physical Control Format Indicator CHannel
PCI
Physical Cell ID
PDSCH
Physical Downlink Shared CHannel
PSS
Primary Synchronization Signal
RE
Resource Element
REG
Resource Element Group
SI
Scheduling Information
SIB
System Information Block
SSS
Secondary Synchronization Signal
UE
User Equipment (also called a mobile station)
1.6. 参考文献
[1] 3GPP TS 36.321: "Evolved Universal Terrestrial Radio Access (E-UTRA); Medium Access Control (MAC) protocol specification".
[2] 3GPP TS 36.211:"Evolved Universal Terrestrial Radio Access (E-UTRA); Physical Channels and Modulation".
[3] 3GPP TS 36.331: "Evolved Universal Terrestrial Radio Access (E-UTRA); Radio Resource Control (RRC) protocol specification".
[4] 王映民，孙韶辉。“TD-LTE技术原理与系统设计”。人民邮电出版社，2010.6。
1
2. 小区搜索流程
UE开机、脱网或切换过程中需要进行小区搜索，小区搜索是UE接入系统的第一步，关系到UE能否快速、准确地接入系统。UE首先获取与基站之间时间和频率同步，识别小区ID。然后接收小区系统信息，包括MIB、SIB1及其他SIB等，完成小区搜索过程。
如图2 1所示是小区搜索流程，其基本过程是：UE开机以后扫描可能存在小区的中心频点，然后在扫描到的中心频点上接收主同步信号（Primary Synchronization Signal，简记PSS）和（Secondary Synchronization Signal，简记SSS），获得时隙和帧同步、CP类型、粗频率同步以及物理小区ID（Physical Cell ID，简记PCI）。获取PCI以后就能知道下行公共参考信号传输结构，可通过解调参考信号获得时隙与频率精确同步。接下来就可以接收MIB、SIB，完成小区搜索过程。下面分步详细介绍小区搜索流程。
图2 1：小区搜索流程示意图
2.1. UE扫描中心频点
UE一开机，就会在可能存在LTE小区的几个中心频点上接收数据并计算带宽RSSI，以接收信号强度来判断这个频点周围是否可能存在小区。如果UE能保存上次关机时的频点和运营商信息，则开机后可能会先在上次驻留的小区上尝试驻留。如果没有先验信息，则很可能要全频段搜索，发现信号较强的频点，再去尝试驻留。
需要指出的是UE进行全频段搜索时，在其支持的工作频段内以100kHz为间隔的频栅上进行扫描，并在每个频点上进行主同步信道检测。这一过程中，终端仅仅检测1.08MHz的频带上是否存在主同步信号，这是因为PSS在频域上占系统带宽中央1.08MHz，有关PSS的详细信息见第2.2节。
2.2. 检测PSS
2.2.1. PSS简介
PSS序列是频域Zadoff-Chu序列，由下式产生：
（1）
其中，Zadoff-Chu根序列索引u由表格2 1给出。
表格2 1：产生PSS的根索引
Root index
0
25
1
29
2
34
PSS映射在时域上：
Ø FDD系统：#0子帧和#5子帧第一个时隙的最后一个OFDM符号。
Ø TDD系统：#1子帧和#6子帧第三个OFDM符号。
PSS映射在频域上位于频率中心的1.08M的带宽上，包含6个RB，72个子载波。实际上，只使用了频率中心周围的62个子载波，两边各留5个子载波用做保护波段，如图2 2所示。
图2 2：同步信号频域分布
2.2.2. 检测PSS
检测PSS的基本原理是使用本地序列和接收信号进行同步相关，进而获得期望的峰值，根据峰值判断出同步信号位置。检测出PSS可首先获得小区组内ID，即。PSS每5ms发送一次，因而可以获得5ms时隙定时。可进一步利用PSS获取粗频率同步。
2.3. 检测SSS
2.3.1. SSS简介
SSS由两个长度为31的m序列交叉级联得到的长度为62的序列，此级联序列由PSS提供的加扰序列加扰。前半帧的SSS交叉级联方式与后半帧的SSS交叉级联方式相反，如公式（2）所示：
（2）
a）其中,。和由物理层小区标识组依据公式（3）产生：
（3）
b) 序列和由m序列根据公式（4）循环移位得到：
（4）
其中，, ，定义如下：
（5）
初始值为。
c) 两个加扰序列和依靠PSS产生，是m序列的两种不同循环移位，具体定义如下：
（6）
其中，, , 定义如下：
（7）
初始值。
d) 加扰序列和由m序列循环移位得到：
（8）
其中，和即为公式（3）产生值。，， 定义如下：
（9）
初始值为。
SSS映射在时域上：
Ø FDD系统：#0子帧和#5子帧第一个时隙的倒数第二个OFDM符号。
Ø TDD系统：#0子帧和#5子帧最后一个OFDM符号。
SSS映射在频域上与PSS一样位于频率中心的1.08M的带宽上，包含6个RB，72个子载波。实际上，只使用了频率中心周围的62个子载波，两边各留5个子载波用做保护波段，如图2 2所示。
2.3.2. 检测SSS
对于FDD和TDD系统，PSS和SSS之间的时间间隔不同，CP的长度（常规CP或扩展CP）也会影响SSS的绝对位置（在PSS确定的情况下）。因而，UE需要进行至多4次的盲检测。检测到PSS以后可获知如下信息：
Ø CP的长度和系统采用FDD或TDD随着SSS的盲检成功而随之确定。
Ø 可以获得小区组ID，即。综合PSS，根据=3+可获得PCI。
Ø 由2.3.1节所述可知，SSS由两个伪随机序列组成，前后半帧映射相反，检测到两个SSS就可以获得10ms定时，达到了帧同步目的。
2.4. 解调下行公共参考信号
通过检测到的物理小区ID，可以知道CRS的时频资源位置。通过解调参考信号可以进一步精确时隙与频率同步，同时为解调PBCH做信道估计。
2.5. 解调PBCH
经过前述四步以后，UE获得了PCI并获得与小区精确时频同步，但UE接入系统还需要小区系统信息，包括系统带宽、系统帧号、天线端口号、小区选择和驻留以及重选等重要信息，这些信息由MIB和SIB承载，分别映射在物理广播信道（Physical Broadcast CHannel，PBCH）和物理下行共享信道（Physical Downlink Shared CHannel，PDSCH）。本小节着重叙述解调PBCH获取MIB部分，解调PDSCH获取SIB的过程在第2.6节详细叙述。
2.5.1. PBCH简介
如图2 3所示，在时域上PBCH位于在一个无线帧内#0子帧第二个时隙（即Slot1）的前4个OFDM符号上（对FDD和TDD都是相同的，除去参考信号占用的RE）。在频域上，PBCH与PSCH、SSCH一样，占据系统带宽中央的1.08MHz(DC子载波除外)，全部占用带宽内的72个子载波。
PBCH信息的更新周期为40ms，在40ms周期内传送4次。这4个PBCH中每一个内容相同，且都能够独立解码，首次传输位于SFN mod 4=0的无线帧。
图2 3：MIB传输示意图
MIB携带系统帧号（SFN）、下行系统带宽和PHICH配置信息，隐含着天线端口数信息。下面分别介绍：
1）系统的带宽信息
系统的带宽信息是以资源块个数的形式来表示的，有3个比特。LTE（R10）最多支持 1.4M到20M系统带宽，对应的资源块数如下图所示：
表格2 2：系统带宽与资源块对应关系
系统带宽（MHz）
1.4
3
5
10
15
20
6
15
25
50
75
100
2）PHICH配置信息
在PBCH中使用1bit指示PHICH的长度，分正常长度（1个OFDM符号）和扩展长度（2或3个OFDM符号）两种形式，如表格 2 3（见参考文献[2]中Table 6.9.3-1）所示。用2bit指示PHICH使用的频域资源，即PHICH组的数量，，对应PHICH组数为1、2、4、7。常规CP情况下8个ACK/NACK bit构成一个PHICH组。扩展CP情况下4个ACK/NACK bit构成一个PHICH组。
表格 2 3：PHCIH在MBSFN和非MBSFN子帧上的持续时间
PHICH duration
Non-MBSFN subframes
MBSFN subframes
on a carrier supporting PDSCH
Subframes 1 and 6 in case of frame structure type 2
All other cases
Normal
1
1
1
Extended
2
3
2
3）系统帧号SFN
系统帧号SFN的长度为10bit，在0到1023之间取值。在PBCH中只广播SFN的前8位，后两位通过PBCH在40ms周期窗口内的相对位置确定：第一个10ms帧为00，第二帧为01，第三帧为10，第四帧为11。UE可通过盲检测确定PBCH的40ms周期窗口。
4）系统天线端口数
系统的天线端口数目隐含在PBCH的循环冗余码（Cyclic Redundancy Code，CRC）里面，通过盲检PBCH的CRC就可以确定其对应的天线端口数目（Attenna Ports），CRC与天线端口数对应关系如表格2 4所示。
表格2 4：CRC掩码序列与天线端口对应关系
基站的天线端口数配置情况
PBCH CRC掩码序列
1
<0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0>
2
<1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1>
4
<0,1,0,1,0,1,0,1,0,1,0,1,0,1,0,1>
2.5.2. 解调PBCH
PBCH中承载的MIB信息由上述三种信息组成（隐含信息不算在内）：系统带宽3bit、PHICH配置信息3bit、系统帧号SFN 8bit，有用信息共14bit，再加10bit空闲bit，共24bit。PBCH信道处理流程如图2 4所示，BCCH传输块添加16bit CRC校验以后变为40bit，然后经过信道编码、速率匹配得到的信息比特在常规CP下为1920bit，在扩展CP下为1728bit。
在进行QPSK调制前用一个小区专属的序列（即与PCI相关）进行加扰。加扰后的比特流经过QPSK调制成为信息符号进行层映射和预编码操作，这个过程是与多天线相关的。层是空间中能够区分的独立信道，与信道环境相关，层映射是把调制好的数据符号映射到层上。然后每一层的数据进行预编码操作，相当于在发送端做了一个矩阵变化，使信道正交化，以获得最大的信道增益。最后一步是资源映射，是实现数据到实际物理资源上的映射，如第2.5.1节所述，PBCH在每个无线帧内#0子帧第二个时隙（即Slot1）的前4个OFDM符号上传输。在频域上，PBCH占据系统带宽中央的1.08MHz(DC子载波除外)。
UE在完成同步信号PSS和SSS的接收及下行参考信号的解调后，就可以知道PBCH的时频位置了，可以按照上述编码与调制方式进行解调PBCH获取MIB信息。
图2 4：PBCH信道处理流程
2.6. 解调PDSCH
要完成小区搜索，仅仅接收MIB是不够的，还需要接收SIB，即UE接收承载在PDSCH上的BCCH信息。UE在接收SIB信息是首先接收SIB1信息。SIB1采用固定周期的调度，调度周期80ms。第一次传输在SFN满足SFN mod 8 = 0的无线帧上#5子帧传输，并且在SFN满足SFN mod 2 = 0的无线帧（即偶数帧）的#5子帧上传输，如图2 5所示。
图2 5：SIB1传输示意图
除SIB1以外，其它SIB通过系统信息（SI，Scheduling Information）进行传输，如图2 6所示。每个SIBx与跟唯一的一个SI消息相关联，这个SI消息有一个周期，是针对SI-window来说的周期，例如图2 6中的蓝色SI消息和黄色SI消息表示两个不同周期的SI消息。SI-window的周期是以子帧为单位的，在TS 36.331协议[3]6.2.2节中定义SystemInformationBlockType1中给出{rf8, rf16, rf32, rf64, rf128, rf256, rf512}几种可能，即8个无线帧，16个无线帧等等。一个SI消息可以包含多个具有相同周期的SIB，这里的周期是指SIB对应的SI-window周期，并且不同SI 消息的SI-window相互不重叠。
图2 6：SI调度示意图
关于SI-window长度问题，所有的SI消息，SI-window的长度是一样的，如图2 6所示。SI-window长度是可以配置的，在TS 36.331协议[3]6.2.2节中定义的SystemInformationBlockType1中给出了{ms1, ms2, ms5, ms10, ms15, ms20,ms40}几种可能，表示SI-window长度为1ms，2ms……最大40ms。在这个时间窗内，除去MBSFN子帧、TDD上行子帧和发送SIB1的子帧，其余子帧都可以发送SI消息，且可以发送多次，具体由eNB决定。
SI-window的起始时间由当前SI消息在SIB1中的schedulingInfoList中的序号n、SI-window长度w以及周期T相关，具体参考TS 36.331协议[3]5.2.3节，现简述如下：先根据x = (n–1)*w得到一个整数值，则SI-window开始于子帧#a，其中 a = x mod 10，对应无线帧为SFN mod T = FLOOR(x/10)。SI-window结束时间由起始时间和长度w决定。下面以SIB2和SIB5为例。
SIB2默认映射在schedulingInfoList中的第1个SI消息，因此序号n =1，假设SI-window长度为w =2ms，周期是8个无线帧即T = 8。那么x = (1-1)*2 = 0，a = 0 mod 10 = 0，那么SI-window起始时间是#0子帧，对应无线帧为SFN mod 8 = FLOOR(0/10) = 0，也就起始时间是在系统帧号是8的整数倍的无线帧上的0号子帧上，结束时间是1号子帧。
假设SIB5映射在schedulingInfoList中的第3个SI消息，因此序号n = 3， SI-window长度仍然是w =2ms，周期是16个无线帧，即T = 16。那么x = (3-1)*2 = 4，a = 4 mod 10 = 4，那么SI-window起始时间是#4子帧，对应无线帧为SFN mod 16 = FLOOR(4/10) = 4，也就起始时间是在系统帧号是除以16余4的无线帧上的4号子帧上，结束时间是5号子帧。
图2 7：接收SIB流程
SIB1和SI的传输通过携带SI-RNTI（SI-Radio Network Temporary Indicator，系统专用的RNTI）的PDCCH调度完成，UE从PDCCH（详见TS 36.321[1]）上解码的SI-RNTI中获得具体的时域调度（其它信息，比如频域调度、使用的传输格式）。解调PDSCH获取SIB的流程如图2 7所示，具体来说是首先接收物理控制格式指示信道（Physical Control Format Indicator CHannel，PCFICH）以获知当前子帧中控制区域大小（即控制区域占几个OFDM符号），然后解调PDCCH获得SIB的调度信息，接着UE按照调度信息解调PDSCH获得SIB。重复这一获取过程，直至UE高层协议栈认为已经获得足够的系统信息，至此完成小区搜索。下面分步介绍获取SIB流程。
2.6.1. 接收PCFICH
PCFICH承载的是控制格式指示（Control Format Indicator，CFI），CFI大小是2bit，用来指明PDCCH在子帧内所占用符号个数，见表格2 5（TS 36.211[2]，Table 6.7-1）。
表格2 5：控制区域大小（OFDM符号数）
子帧号
较大带宽情况下（）的控制区域大小
较小带宽情况下（）的控制区域大小
TDD子帧1和子帧6
1, 2
2
在支持PDSCH的载波上的MBSFN子帧，配置1或2小区专属天线端口情况下
1, 2
2
在支持PDSCH的载波上的MBSFN子帧，配置4小区专属天线端口情况下
2
2
在不支持PDSCH的载波上的子帧
0
0
配置了定位参考信号的非MBSFN子帧（除了TDD子帧6）
1, 2, 3
2, 3
其他情况
1, 2, 3
2, 3, 4
图2 8：PCFICH信道处理流程
PCFICH信道处理流程如图2 8所示。2bit CFI经（32，2）的块编码变成32bit，进行小区级的加扰以及QPSK调制变成16个信息符号，映射到第一个OFDM符号的4个资源单元组（Resource Element Group，REG，4个非CRS RE组成一个REG）上。这样映射的原因是，UE需要先知道控制区域的大小，才能进行相应的数据解调，因此PCFICH始终映射在子帧的第一个OFDM符号上。为了保持PCFICH接收的正确性，4个REG的位置均匀分布在第一个控制符号上，相互之间相差1/4带宽，通过这种频率分集增益来保证PCFICH的接收性能。另外，为了随机化小区间的干扰，第1个REG的位置取决于小区ID，如图2 9所示，详见TS 36.211 第6.7节[2]。PCFICH使用与发送PBCH相同的发送天线配置。
图2 9：PCFICH传输示意图
由上述映射可知，在第2.1节到第2.5节所述的步骤基础上，已获得PCI和PBCH的发送天线配置，因而可以解调PCFICH，获得控制区域所占符号数，达到本步骤的目的。
2.6.2. 判断是否存在SIB
在控制区域内的公共搜索空间里搜索PDCCH并做译码。目的是检测PDCCH的CRC中的RNTI以判断在PDSCH中是否存在SIB信息。PDCCH的传输带宽内可以同时包含多个PDCCH。每个PDCCH中，包含16bit的CRC校验。CRC使用和UE相关的Identity进行扰码，可以用来进行扰码的UE Identity包括有：C-RNTI，SPS-RNTI，以及公用的SI-RNTI，P-RNTI和RA-RNTI等。
PDCCH中承载的是下行控制信息（Downlink Control Information，DCI），包含一个或多个UE上的资源分配和其他的控制信息。在LTE中上下行的资源调度信息（调制编码方式（Modulation and Coding Scheme，MCS）, 资源分配等信息）都是由PDCCH来承载的。一般来说，在一个子帧内，可以有多个PDCCH。UE需要首先解调PDCCH中的DCI，然后才能够在相应的资源位置上解调属于UE自己的PDSCH（包括广播消息，寻呼，UE的数据等）。
1）PDCCH信道处理流程
PDCCH资源映射的基本单位是控制信道单元（Control Channel Element，CCE），CCE是一个逻辑单元，1个CCE包含9个连续的REG，假设没有分配给PCFICH和PHICH的REG数目表示为 ，则系统中可用的CCE从0到 计数，。
PDCCH格式是PDCCH在物力资源上的映射格式，与PDCCH的内容不相关。1个PDCCH在1个或几个连续的CCE上传输，PDCCH有四种格式，对应的CCE个数是1、2、4、8，见表格 2 6。
表格 2 6：PDCCH格式与资源占用
PDCCH格式
CCE个数
REG个数
PDCCH比特数
0
1
9
72
1
2
18
144
2
4
36
288
3
8
72
576
PDCCH采用什么样的聚合等级进行传输是由基站决定的，取决于负载量和信道条件等因素。当负载量比较大时，可能就需要采用比较高的聚合度；当信道条件比较恶劣时，比如边缘用户小区，为了保证接收性能，也会采用较高的聚合等级进行传输。
1个PDCCH含有整数个CCE，由于所有用户的下行控制信道映射在同一视频资源区域，因此为了减少处理的复杂度，对于PDCCH的资源映射有一定的限制，即含有 个CCE的PDCCH起点在的整数倍CCE上，如图 2 10所示。
图 2 10：PDCCH起始位置示意图
PDCCH的处理流程如图 2 11所示。控制信息源比特首先添加CRC，CRC是由RNTI加扰的，长度16bit。对于不同的控制信息比特用途，RNTI的类型不同。对于传输公共控制信息的DCI，用RA-RNTI（随机接入）、SI-RNTI（系统信息传输）、P-RNTI（寻呼）、TPC-RNTI（功控）等加扰，而对于传输针对单个用户的DCI，用SPS-C-RNTI（半持续调度）、C-RNTI进行加扰。
添加完CRC后，经过信道编码、速率匹配等操作，多个PDCCH复用一起传输，所有的PDCCH的比特序列顺序连接起来，然后和加扰序列求模2和。为了确保PDCCH的长度满足实际的映射长度，在加扰之前可以填充一定的NULL比特。加扰后的比特进行QPSK调制、层映射和预编码等相关操作，最后成为天线端口上的复值数据符号，资源单元的映射是基于4个复值符号构成的一组进行操作的。为了增加分集增益以及干扰随机化，以4个复值符号构成的一组为基本单位进行交织，使用的交织器是32列的行列交织器，按行写入，按列读出。
为了随机化小区间的干扰，在做完交织后还要进行小区级的循环移位，然后将符号映射到没有被PCFICH和PHCICH占用的REG上。
图 2 11：PDCCH信道处理流程
2）PDCCH盲检测
UE一般不知道当前PDCCH占用的CCE的数目大小，传送的是什么DCI format的信息，也不知道自己需要的信息在哪个位置。但是UE知道自己当前在期待什么信息，例如在Idle态UE期待的信息是paging、SI；发起Random Access后期待的是RACH Response；在有上行数据等待发送的时候期待UL Grant等。对于不同的期望信息UE用相应的X-RNTI去和CCE信息做CRC校验，如果CRC校验成功，那么UE就知道这个信息是自己需要的，也可以进一步知道相应的DCI format，调制方式，从而解出DCI内容。这就是所谓的盲检过程。
如果UE按照CCE的顺序依次搜索过去，那么UE侧的计算量是相当可观的，尤其是对于带宽比较大，CCE数目比较多的系统。为此协议中定义了搜索空间的概念，对系统中不同格式的PDCCH可能的摆放位置进行了一些限制，降低了UE进行盲检的复杂度。每个不同格式的PDCCH，对应不同的搜索空间。LTE中还划分了公共搜索空间（Common Search Space）和UE特定搜索空间（UE-Specific Search Space）。如下表所示：
表格 2 7： PDCCH搜索空间
类型
PDCCH类型[in CCEs]
搜索空间大小 [in CCEs]
可能的PDCCH数目
UE-specific
1
6
6
2
12
6
4
8
2
8
16
2
Common
4
16
4
8
16
2
所谓公共搜索区间是指所有UE都需要监听的区间，通常用来发送寻呼、随机接入响应、系统消息，以及部分UE公用的上行功率控制消息等。公共搜索区间占据从0开始到最大数目为16的CCE，公共搜索区间内的PDCCH只有4CCE和8CCE两种类型的大小，UE需要在公共搜索区间内，从0开始，按CCE粒度为8进行搜索2次，按CCE粒度为4搜索4次，至多需要进行6次PDCCH的搜索。
LTE系统中，可用于PDCCH的CCE数目取决于系统带宽，PHICH配置，天线端口数，PCFICH配置等。上述因素确定后，PDCCH的CCE数目就可以确定，公共搜索区间就可以随之确定，从0开始占据至多16个CCE。公共搜索区间不随子帧的变化而变化。UE特定的搜索区间则不同，UE特定的搜索空间的起始点取决于UE的ID（C-RNTI），子帧号，以及PDCCH的类型。因而，随着子帧的不同，UE特定的搜索空间也有所不同。而且UE特定的搜索空间和公共的搜索空间有可能是重叠的。
在本流程里，UE想要获得SIB信息，因而只需要在公共搜索空间进行盲检即可。使用SI-RNTI去和CCE信息做CRC校验，如果校验成功，就说明当前PDCCH是调度SIB的，可以按照调度信息在PDSCH相应时频资源解调获得SIB。否则转入步骤1，即在下一子帧尝试接收SIB。
2.6.3. 接收PDSCH
第2.6.2节叙述了步骤2检测到调度SIB的PDCCH，UE根据PDCCH承载的资源调度信息在PDSCH上的特定位置接收SIB，同时PDCCH中还指示了SIB信息的调制编码方式，UE可以进行相应解调、解码获取SIB信息。然后将获得的SIB信息上报搞成协议栈，由高层协议栈判断已接收到的系统信息是否足够。
2.6.4. 判断接收到的系统信息是否足够
不断接收SIB，高层协议栈判断接收的系统消息是否足够，如果足够则停止接收SIB；否则返回步骤1）。如果UE处在 RRC_IDLE状态，那么需要MIB，SIB1以及SIB2~SIB8取决于相关RAT的支持。如果UE处在RRC_CONNECTED状态，那么需要MIB，SIB1，SIB2，SIB8（取决于 CDMA2000的支持）。SIB携带的信息见表格 2 8。
表格 2 8：系统信息块（SIB）携带的信息
SIB1
小区选择和驻留相关信息
PLMN标识、小区是否被禁止驻留、是否为CSG小区、小区选择的信息、小区偏移、所用的频段信息等。
其他系统信息块的调度信息
SI-window长度、周期，SIB映射信息、系统信息变更标签等。
SIB2
接入限制信息
提供了接入服务的级别等信息，以控制UE接入概率
公共信道参数
提供了公共信道资源配置信息
MBSFN配置
提供了预留给MBSFN子帧的位置信息
SIB3
小区重选相关信息
重选信息包括同频、异频以及异系统的公用信息、服务的频点信息以及部分同频小区重选信息
SIB4
同频小区重选信息
提供了同频邻小区的列表
SIB5
异频小区重选信息
提供了异频载波的相关小区重选参数，也可以提供异频小区的小区列表信息（该内容为可选提供）
SIB6
异系统小区重选信息（UTRAN）
提供UTRAN的小区重选相关参数，相关载波信息
SIB7
异系统小区重选信息（GERAN）
提供GERAN的小区重选相关参数，相关载波信息
SIB8
异系统小区重选信息（cdma2000）
提供cdma2000的小区重选相关参数，相关载波信息
SIB9
家庭eNB名字
提供家庭eNB的名字
SIB10
ETWS的主要通知信息
提供地震、海啸告警系统的主要通知信息
SIB11
ETWS的次要通知信息
提供地震、海啸告警系统的次要通知信息，支持分段传输
SIB12
CMAS的告警通知消息
提供商用UE告警服务
