什么是运算放大器的压摆率

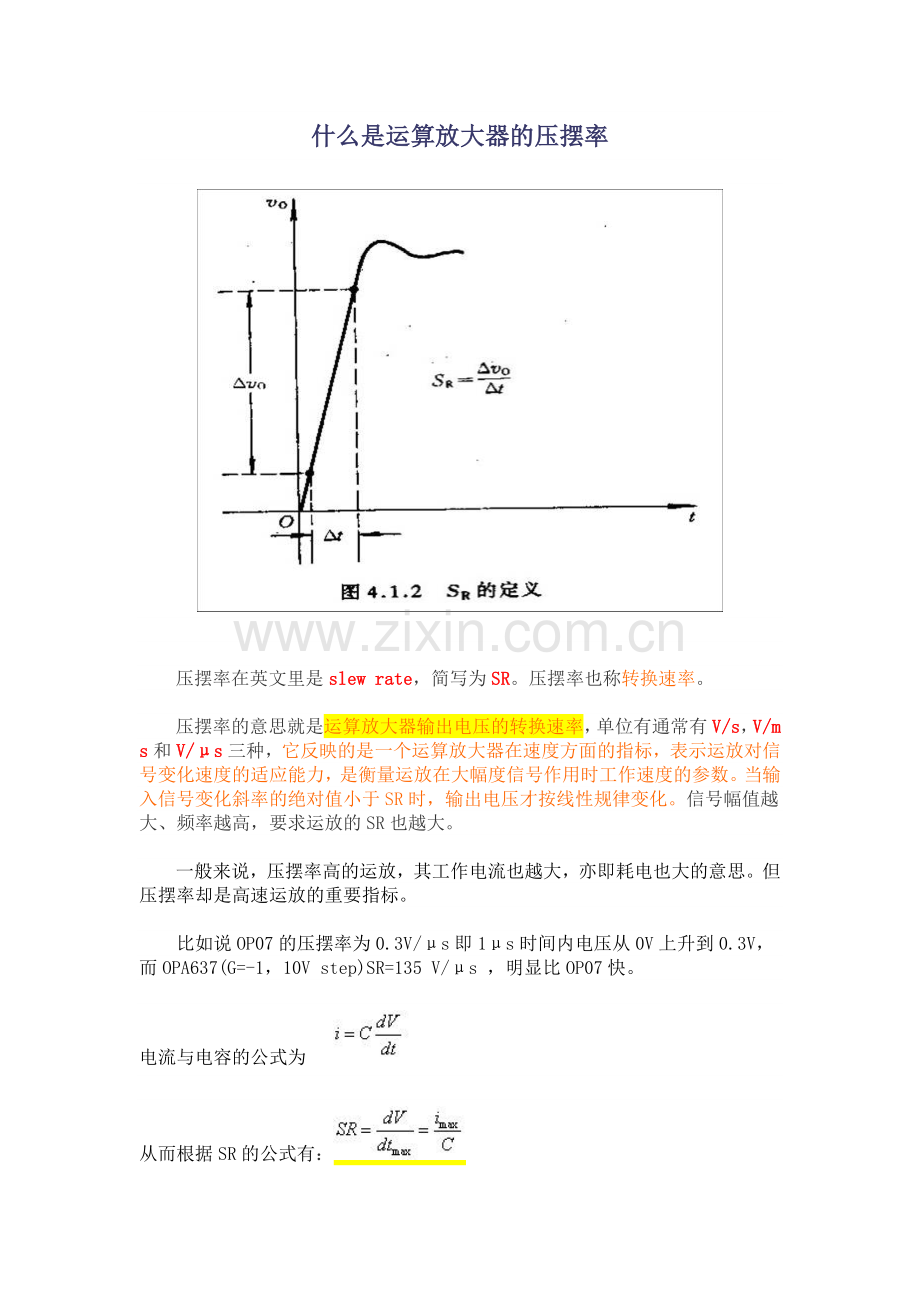

压摆率在英文里是slew rate，简写为SR。压摆率也称转换速率。

压摆率的意思就是运算放大器输出电压的转换速率，单位有通常有V/s，V/ms和V/μs三种，它反映的是一个运算放大器在速度方面的指标，表示运放对信号变化速度的适应能力，是衡量运放在大幅度信号作用时工作速度的参数。当输入信号变化斜率的绝对值小于SR时，输出电压才按线性规律变化。信号幅值越大、频率越高，要求运放的SR也越大。

一般来说，压摆率高的运放，其工作电流也越大，亦即耗电也大的意思。但压摆率却是高速运放的重要指标。

比如说OP07的压摆率为0.3V/μs即1μs时间内电压从0V上升到0.3V，而OPA637(G=-1，10V step)SR=135 V/μs ，明显比OP07快。

电流与电容的公式为

从而根据SR的公式有：

如果假设某OP的最大输出电流为1mA，补偿电容为1000pF，则SR为

如果运放741 输入一个20kHz的正弦波，从数据手册可以知道741的SR为0.5V/μs，设输入信号的电压可以表示为 Vi=VmSin2πft

也可得出运算放大器可处理的最大工作频率

处理交流信号的话，增益带宽积(GBP)和转换速率(SR)是主要考虑的指标。
处理直流或低频信号的话，就要主要考虑失调电压和失调电流。

压摆率与传输速率实际上是一对矛盾关系.SR太高,就会有一个大的斜率上升,造成很大的抖动,势必减慢了稳定的时间.所以,设计中实际上是找一种折中的值来满足两者的要求.
