智联大众版GB03
大众版GB03车载机，是专门设计用于低价要求的新系列产品，特点是体积小、耗电低、功能强、成本低，通信协议与我司其他系列产品完全兼容。

大众版GB03， GSM、GPS天线全部内置，体积小巧，可隐蔽安装到后视镜、车灯、保险杠、顶棚等部位；秉承我公司一贯之150V高耐压设计，可用于任何车型，只需接通车辆电源即可工作；且价格很低，特别适合车贷、租赁、企业用车等专门应用。
GB03拓扑图：

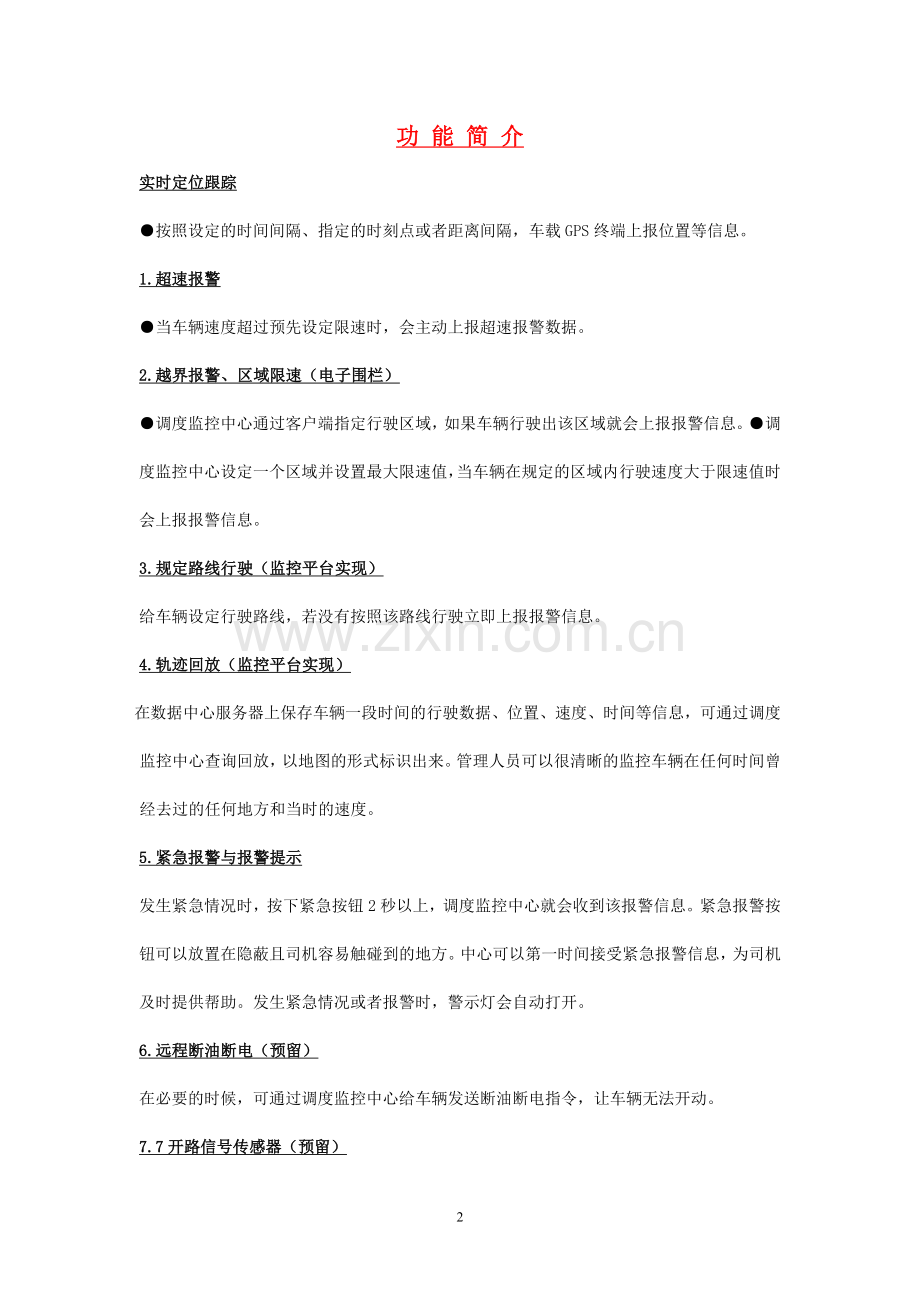

功 能 简 介
实时定位跟踪
●按照设定的时间间隔、指定的时刻点或者距离间隔，车载GPS终端上报位置等信息。
1.超速报警
●当车辆速度超过预先设定限速时，会主动上报超速报警数据。
2.越界报警、区域限速（电子围栏）
●调度监控中心通过客户端指定行驶区域，如果车辆行驶出该区域就会上报报警信息。●调度监控中心设定一个区域并设置最大限速值，当车辆在规定的区域内行驶速度大于限速值时会上报报警信息。
3.规定路线行驶（监控平台实现）
给车辆设定行驶路线，若没有按照该路线行驶立即上报报警信息。
4.轨迹回放（监控平台实现）
在数据中心服务器上保存车辆一段时间的行驶数据、位置、速度、时间等信息，可通过调度监控中心查询回放，以地图的形式标识出来。管理人员可以很清晰的监控车辆在任何时间曾经去过的任何地方和当时的速度。
5.紧急报警与报警提示
发生紧急情况时，按下紧急按钮2秒以上，调度监控中心就会收到该报警信息。紧急报警按钮可以放置在隐蔽且司机容易触碰到的地方。中心可以第一时间接受紧急报警信息，为司机及时提供帮助。发生紧急情况或者报警时，警示灯会自动打开。
6.远程断油断电（预留）
在必要的时候，可通过调度监控中心给车辆发送断油断电指令，让车辆无法开动。
7.7开路信号传感器（预留）
GPS天线开路、GPS天线短路、主机掉电由后备电池供电、电瓶拆除、紧急按钮、高电平传感器1或ACC（取消模拟量0）、高电平传感器2或发动机（取消模拟量1）。
8.8种车辆状态
GPS天线开路、GPS天线短路、高电平传感器1或ACC（取消模拟量0）、高电平传感器2或发动机（取消模拟量1）、主机由后备电池供电、电瓶被拆除、断油电、车辆超速。
9.监控视频图像上传（预留）
可以指定查询某一个时间段内的视频图像下载到本地。
10.车辆行始记录
支持记录仪数据的实时上传、条件检索上传、数据接口导出。最近360h内的累计行驶里程、最近360h内的行驶速度、最近2个日历天内的累计行驶里程。
11.疲劳驾驶报警
可设置疲劳驾驶时间。
12.行驶记录
可设置疲劳驾驶时间。
13.显示和打印功能
可通过AV输出接显示屏显示车辆相关信息、无线通讯信息、行驶记录信息
14.断电保护功能
断电保护功能，数据在10年内不会丢失。
11.服务信息
a.文本信息
直接将调度监控中心下发的信息显示在显示屏上，并通过语音播放出来。
b.事件信息
预存50条信息功能，必要时可以按确认键上发到调度中心。
c.点播信息
直接将调度中心下发的点播信息显示在显示屏上。
济南智联GPS科技提供专业的GPS车辆监控调度系统解决方案
联系人:张先生
联系电话:[phone] 83173368
联系QQ:9409812
联系地址:济南历城区华龙路创业大厦 400-401
公司名称:智联GPS网络科技公司
详细信息:提供GPS车辆监控调度解决方案和实施。使用GPS监控调度系统，加强对车队的管理，杜绝公车私用现象，减少车队的运营成本，提高企业的服务水平。

大众版GB03，设计为车载、便携两用，可接车辆电源用于车载应用，或由USB接口向内置锂电池充电用于便携式应用。
大众版GB03，相当于通用型的简化版，与通用型相比，天线全部内置，模拟量0、1（兼高电平1、2/发动机、ACC）颜色、接线、量程与通用型完全一样，去掉了紧急报警、断油电功能、手柄接口。通信协议与通用型完全兼容，可直接替代通用型使用。
突出特点：
体积小：84x45x21mm
功耗低：40mA@12V
油量传输：2路10bit A/D变换，量程0-15.2V。
后备电源待机时间长：8-10小时
高可靠：硬件长时间承受150V电压不会损坏，软件进行专门加固处理，永不死机。
成本低、功能强。
一、 基本功能：
1、 4路信号传感器
主机掉电由后备电池供电、电瓶拆除、高电平传感器1或ACC（取消模拟量0）、高电平传感器2或发动机（取消模拟量1）。
2、 2路模拟量传输， A/D变换10bit，量程0-15.2V，用于油量传输，不用时可以通过软件将模拟量0/1分别绑定为高电平传感器1/高电平传感器2或ACC/发动机。
3、 5种车辆状态。
高电平传感器1或ACC（取消模拟量0）、高电平传感器2或发动机（取消模拟量1）、主机由后备电池供电、电瓶被拆除、车辆超速。
4、 9种报警类型
电瓶拆除报警、禁止驶入越界报警、禁止驶出越界报警、超速报警、低速报警、GPRS阻塞报警、GPS接收机故障报警、2种传感器自定义触发报警
5、 2种报警方式
短信报警、GPRS报警
6、 64个电子围栏设置禁止驶入、禁止驶出越界报警
7、 4种传感器自定义触发报警：主机掉电由后备电池供电、电瓶拆除、高电平传感器1或ACC（取消模拟量0）、高电平传感器2或发动机（取消模拟量1）。
8、 4种传感器状态变化自动GPRS传输：主机掉电由后备电池供电、电瓶拆除、高电平传感器1或ACC（取消模拟量0）、高电平传感器2或发动机（取消模拟量1）
9、 4种传感器控制短信自动上传：主机掉电由后备电池供电、电瓶拆除、高电平传感器1或ACC（取消模拟量0）、高电平传感器2或发动机（取消模拟量1）。
10、 GPRS/短信（命令、数据）同时并行
GPRS永远在线，短信永远在线（GPRS在线收发短信、处理短信命令），同时保证了速度/流量（GPRS）和可靠性(短信)。
11、 GPRS/通话同时并行
GPRS在线处理打入、打出电话，接通后GPRS传输挂起（TCP连接保持不断）电话挂断后恢复GPRS传输。
12、 先进的数据传输方式，完全按照IT行业通行的传输模式传输数据即：同时支持TCP、UDP协议，TCP协议传输命令/数据，UDP协议传输大宗数据。
GPRS 3通道传输同时并行：TCP命令通道、TCP数据通道、UDP数据通道，支持TCP、UDP数据通道同时以最快1秒/次稳定传输。
13、 128点/4KB TCP数据缓存，256点/8KB UDP数据缓存，1KB命令缓存
GPRS掉线、电话通话中数据压入缓存，恢复后立即传送，不丢数据。
14、 GPRS掉线自动重拨，永远在线。
15、 实时GPRS流量查询，随时知道上行、下行IP包总字节数
16、 TCP、UDP协议均支持压缩传送以节约流量
17、 相同的短信/GPRS命令及应答格式
可任选短信/GPRS通道传送，短信中心可立即升级为GPRS中心。
18、 丰富的命令集，各种功能均可通过命令打开/关闭，各种参数均可空中设定。
19、 短信主、辅双监控中心号码
20、 过压保护，长时间承受150V电压不会损坏
二、 GPS性能
1、 结构
并行12通道，L1波段（1575.42MHz），C/A码（1.023MHz码片速率）
2、 同时跟踪能力
同时跟踪12颗卫星
3、 捕获时间
重捕获时间2.0秒；温启动15秒，典型初始化启动35秒；冷启动40秒。
4、 定位精度
<15米
5、 速度精度
0.1米/秒
三、 GSM/GPRS性能
1、 频率
EGSM900/GSM1800
2、 发射功率
EGSM900：CLASS4(2W)
GSM1800：CLASS1(1W)
3、 GPRS
GPRS multi-slot class8
GPRS mobile station classB
下行速度：最高85.6Kbps
上行速度：最高21.4Kbps
四、 整机主要技术参数
1、 电源电压
12V 或 24V（标称）
2、 电瓶保护电压
低端：10V（12V 机型） 或 20V（24V 机型）
高端：33V
电瓶电压低于低端或高于高端保护电压自动切换到备用电池工作。
3、 极限输入电源电压
150V
4、 电源电流
40mA@12V
5、 工作温度
-20 ℃ ～ +70 ℃
6、 相对湿度
20 ～ 95%
7、 定位精度
<15m
8、 体积：84x45x21mm
感谢您仔细阅读本宣传材料如有什么问题需要咨询敬请致电：0531-83173369 0531-83173368 0531-88077996 如果您有技术方面的问题需要咨询请致电15098852216（张工）
地址：济南市历城区华龙路创业大厦400-401。
