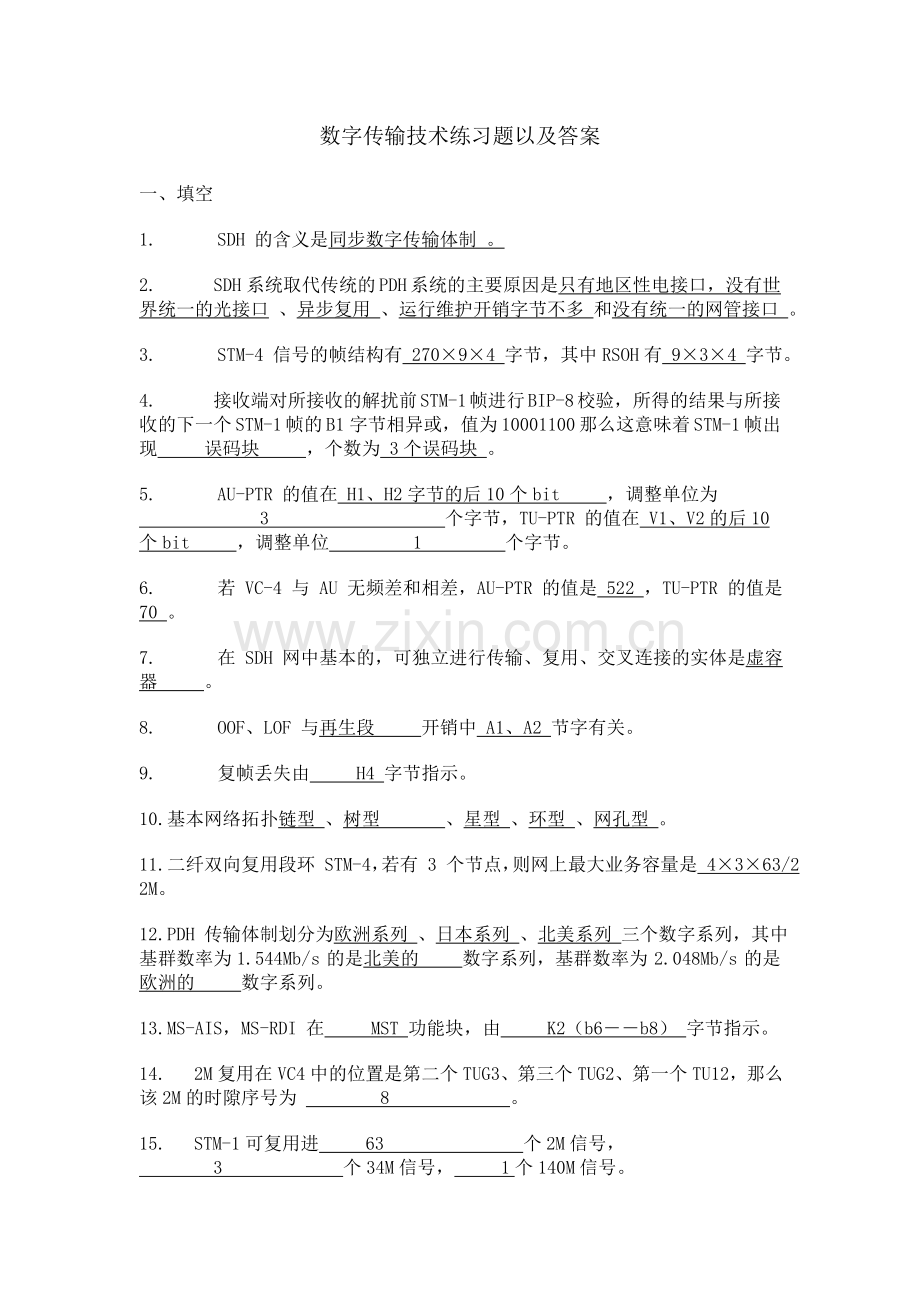

数字传输技术练习题以及答案
一、填空
1.      SDH 的含义是同步数字传输体制 。
2.      SDH系统取代传统的 PDH 系统的主要原因是只有地区性电接口，没有世界统一的光接口 、异步复用 、运行维护开销字节不多 和没有统一的网管接口 。
3.      STM-4 信号的帧结构有 270×9×4 字节，其中RSOH有 9×3×4 字节。
4.      接收端对所接收的解扰前 STM-1 帧进行 BIP-8 校验，所得的结果与所接收的下一个 STM-1 帧的 B1字节相异或，值为 10001100 那么这意味着 STM-1 帧出现   误码块   ，个数为 3个误码块 。
5.      AU-PTR 的值在 H1、H2字节的后10个bit   ，调整单位为       3          个字节，TU-PTR 的值在 V1、V2的后10个bit   ，调整单位     1     个字节。
6.      若 VC-4 与 AU 无频差和相差，AU-PTR 的值是 522 ，TU-PTR 的值是 70 。
7.      在 SDH 网中基本的，可独立进行传输、复用、交叉连接的实体是虚容器   。
8.      OOF、LOF 与再生段   开销中 A1、A2 节字有关。
9.      复帧丢失由   H4 字节指示。
10.基本网络拓扑链型 、树型    、星型 、环型 、网孔型 。
11.二纤双向复用段环 STM-4，若有 3 个节点，则网上最大业务容量是 4×3×63/2 2M。
12.PDH 传输体制划分为欧洲系列 、日本系列 、北美系列 三个数字系列，其中基群数率为1.544Mb/s 的是北美的   数字系列，基群数率为 2.048Mb/s 的是欧洲的   数字系列。
13.MS-AIS，MS-RDI 在   MST 功能块，由   K2（b6――b8） 字节指示。
14.   2M复用在VC4中的位置是第二个TUG3、第三个TUG2、第一个TU12，那么该2M的时隙序号为     8       。
15.   STM-1可复用进   63        个2M信号，     3       个34M信号，   1个140M信号。

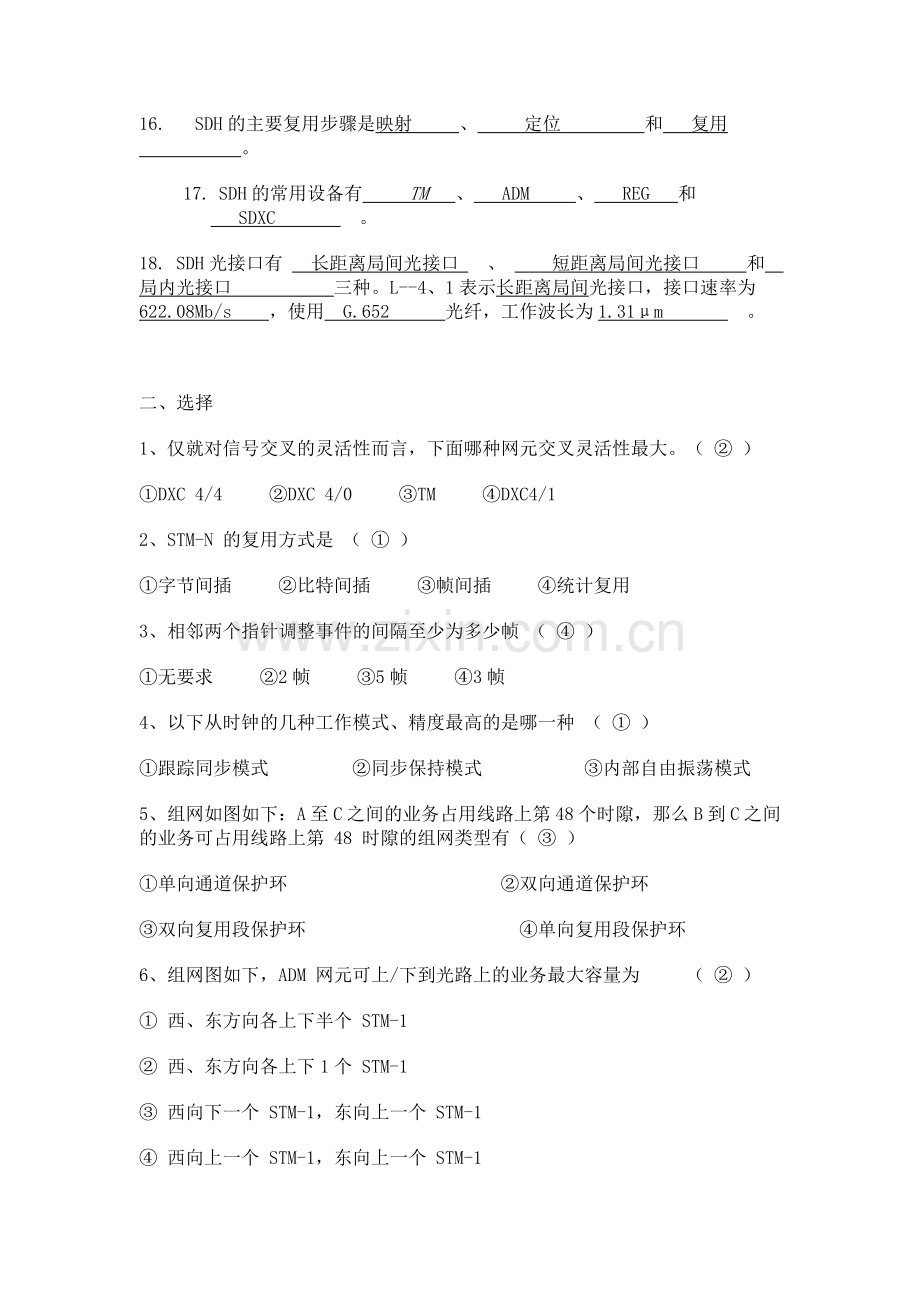

16.  SDH的主要复用步骤是映射   、   定位     和  复用      。
17.   SDH的常用设备有   TM  、  ADM   、  REG  和  SDXC     。
18. SDH光接口有  长距离局间光接口  、   短距离局间光接口   和 局内光接口      三种。L--4、1表示长距离局间光接口，接口速率为622.08Mb/s  ，使用 G.652   光纤，工作波长为1.31μm     。

二、选择
1、仅就对信号交叉的灵活性而言，下面哪种网元交叉灵活性最大。（ ② ）
①DXC 4/4   ②DXC 4/0   ③TM   ④DXC4/1
2、STM-N 的复用方式是 （ ① ）
①字节间插   ②比特间插   ③帧间插   ④统计复用
3、相邻两个指针调整事件的间隔至少为多少帧 （ ④ ）
①无要求   ②2帧   ③5帧   ④3帧
4、以下从时钟的几种工作模式、精度最高的是哪一种 （ ① ）
①跟踪同步模式     ②同步保持模式      ③内部自由振荡模式
5、组网如图如下：A 至 C 之间的业务占用线路上第 48 个时隙，那么 B 到 C 之间的业务可占用线路上第 48 时隙的组网类型有（ ③ ）
①单向通道保护环            ②双向通道保护环
③双向复用段保护环            ④单向复用段保护环
6、组网图如下，ADM 网元可上/下到光路上的业务最大容量为   （ ② ）
① 西、东方向各上下半个 STM-1
② 西、东方向各上下1个 STM-1
③ 西向下一个 STM-1，东向上一个 STM-1
④ 西向上一个 STM-1，东向上一个 STM-1
7、四个网元组成 STM-4 单向通道保护环，网上最大业务容量为（ ③ ）
①1008个 2M              ②504个2M
③252个 2M               ④63个2M
8、STM-N 光信号经过线路编码后（ ④ ）
① 线路码速会提高一些             ② 线路码中加入冗余码
③ 线路码速还是为STM-N 标准码速    ④ 线路码为加扰的 NRZ 码
9、复用段远端误码指示字节为 （ ③ ）
①B2 字节        ②由信宿回传给信源
③M1 字节       ④指示宿收到复用段信号后检出的误码个数
10、高阶通道 REI 是由（ ② ）
①G1 字节传送           ②G1 字节的 b1-b4 指示
③J1 字节传送            ④ B3 字节传送
11、VC-12 POH 中的 V5 字节在功能上类似 VC-4 POH 中的（ ① ）
① C2，J1    ② G1，H4    ③ C2，G1    ④ H1，H2
三、判断是非
1.    SDH 传输体制可将 PDH 三种数字系列及 ATM 信元映射到 VC-4 中。（√   ）
2.    STM-N 信号电口码型为加扰的 NRZ 。（х ）
3.    STM-1 信号中任一字节的等效传输速率均为 64kb/s。（√   ）
4.    通信保护环业务的保护倒换仅对劣化的通道而言，并非线路上全部业务进行倒换。                                                                                                                        （ √ ）
5.   网上实现业务保护的条件是有冗余的业务通道。 （√   ）
6.    通道环业务保护倒换速度慢于复用段保护倒换速度。（х ）
7.    通道保护环业务的倒换是由 AIS 信号启动。 （х   ）
8.   复用段保护倒换是故障点两端的网元为倒换状态，其余网元为穿通状态。（ √ ）
9.    中国的 PDH（2M）映射复用进 SDH 的路线有多种。（х   ）
10.    HP-TIM 是因检测到高阶 POH 中的 J1 字节收发失配引起。（√   ）
11.    扰码的作用是为了减少长连0和长连1的出现。（√ ）
四、简答
1.  SDH 体制相对于 PDH 体制的优势。
接口方面：
规范的电信号：SDH电信号非常规范，STM-1是SDH第一个等级，比特率为155.520Mb/s 。高级别STM-N（N=1，4，16。。。。）信号速率是低级别信号严格的4倍，不同于PDH信号速率关系
标准光接口：仅对电信号扰码。光口信号码型是加扰的NRZ码，采用世界统一的7级扰码。
复用方式：同步复用和灵活的映射结构
OAM功能强大
兼容性好
2. 请画出中国 2M 复用进 STM-1 的流程图。

3.  简述抖动和漂移的区别。
定时抖动（简称抖动）定义为数字信号的特定时刻（例如最佳抽样时刻）相对其理想参考时间位置的短时间偏离。所谓短时间偏离是指变化频率高于10Hz的相位变化，而低于10Hz的相位变化称为漂移。
漂移定义为数字信号的特定时刻（例如最佳抽样时刻）相对其理想参考时间位置的长时间偏离。所谓长时间偏离是指变化频率低于10Hz的相位变化，
4. 简述 STM-1复用至STM-16，其段开销字节是如何复用处理的。
5.    我国STM－1复用结构允许哪些支路接口？如果所有的支路信息都来源于2Mbit/s,问STM－1信息流中可传输多少2Mbit/s信号？相当于可传输多少个话路？
我国允许采用的支路接口有2.048Mb/s、34.368 Mb/s和139.264Mb/s三种PDH接口和STM-1接口。一个STM-1可传63个2Mb/s信号。相当于传1890个话路。
五、            计算题：
1．已知SDH系统STM－1模块的帧结构为9行270列字节，每字节8bit，帧周期125μs，计算STM－1模块的比特传输速率。
(1)155.52 Mb/s.   (2)150.336 Mb/s.
2．VC－4是STM－1帧结构中的信息负荷区域，计算比特传输速率。
5-6 系统的传输通道采用D1～D12个字节，求其在STM－1帧结构中传输速率为多少？其中再生段和复用段分别是多少？
768kb/s ,  192kb/s,  576kb/s.
