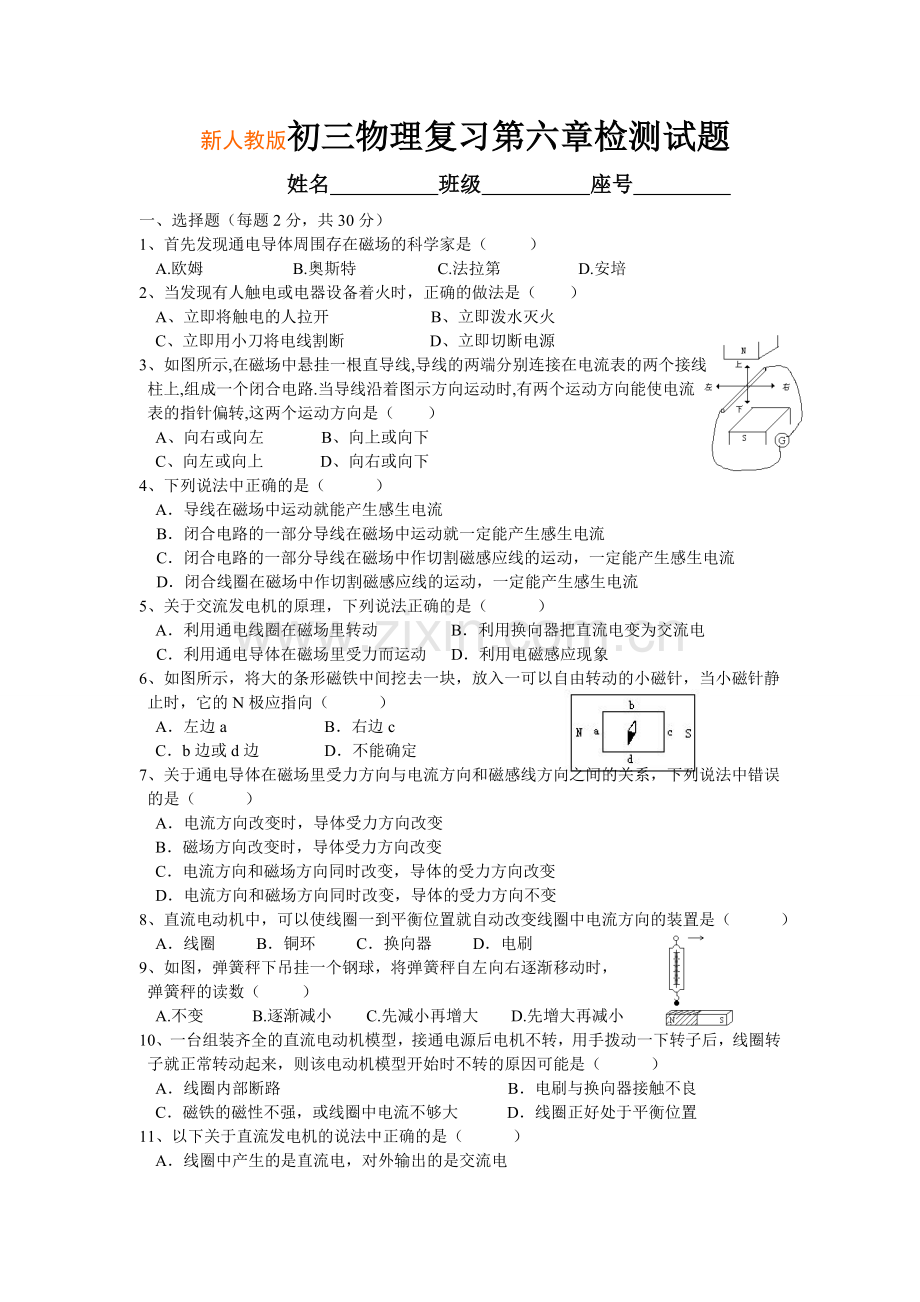

新人教版初三物理复习第六章检测试题
姓名 班级 座号
一、选择题（每题2分，共30分）
1、首先发现通电导体周围存在磁场的科学家是（ ）
A.欧姆 　　　 B.奥斯特 　　　 C.法拉第 　　　 D.安培
2、当发现有人触电或电器设备着火时，正确的做法是（　 ）
A、立即将触电的人拉开　　　　 　　B、立即泼水灭火
C、立即用小刀将电线割断　　 　　　D、立即切断电源 　
3、如图所示,在磁场中悬挂一根直导线,导线的两端分别连接在电流表的两个接线
柱上,组成一个闭合电路.当导线沿着图示方向运动时,有两个运动方向能使电流
表的指针偏转,这两个运动方向是（ ）
A、向右或向左 B、向上或向下
C、向左或向上 D、向右或向下
4、下列说法中正确的是（ ）
　A．导线在磁场中运动就能产生感生电流
B．闭合电路的一部分导线在磁场中运动就一定能产生感生电流
C．闭合电路的一部分导线在磁场中作切割磁感应线的运动，一定能产生感生电流
D．闭合线圈在磁场中作切割磁感应线的运动，一定能产生感生电流
5、关于交流发电机的原理，下列说法正确的是（ ）
　A．利用通电线圈在磁场里转动 B．利用换向器把直流电变为交流电
C．利用通电导体在磁场里受力而运动 D．利用电磁感应现象
6、如图所示，将大的条形磁铁中间挖去一块，放入一可以自由转动的小磁针，当小磁针静止时，它的N极应指向（ ）
A．左边a B．右边c
C．b边或d边　 D．不能确定
7、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是（ ）
A．电流方向改变时，导体受力方向改变
B．磁场方向改变时，导体受力方向改变
C．电流方向和磁场方向同时改变，导体的受力方向改变
D．电流方向和磁场方向同时改变，导体的受力方向不变
8、直流电动机中，可以使线圈一到平衡位置就自动改变线圈中电流方向的装置是（ ）
　A．线圈 B．铜环 C．换向器 D．电刷
9、如图，弹簧秤下吊挂一个钢球，将弹簧秤自左向右逐渐移动时，
弹簧秤的读数（ ）
A.不变 B.逐渐减小 C.先减小再增大 D.先增大再减小
10、一台组装齐全的直流电动机模型，接通电源后电机不转，用手拨动一下转子后，线圈转子就正常转动起来，则该电动机模型开始时不转的原因可能是（ ）
A．线圈内部断路 B．电刷与换向器接触不良
C．磁铁的磁性不强，或线圈中电流不够大 D．线圈正好处于平衡位置

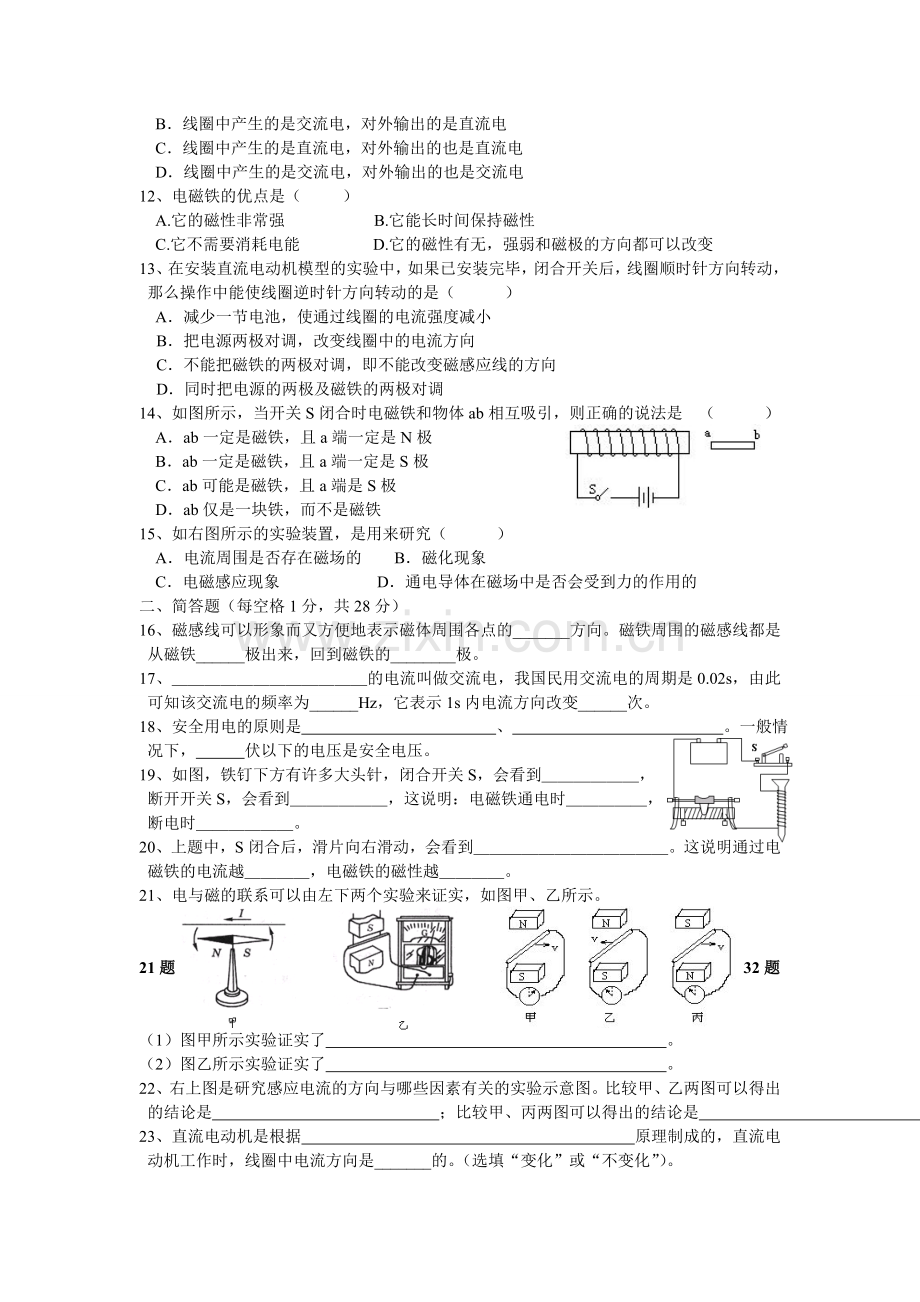

11、以下关于直流发电机的说法中正确的是（ ）
A．线圈中产生的是直流电，对外输出的是交流电
B．线圈中产生的是交流电，对外输出的是直流电
C．线圈中产生的是直流电，对外输出的也是直流电
D．线圈中产生的是交流电，对外输出的也是交流电
12、电磁铁的优点是（ ）
A.它的磁性非常强 B.它能长时间保持磁性
C.它不需要消耗电能 D.它的磁性有无，强弱和磁极的方向都可以改变
13、在安装直流电动机模型的实验中，如果已安装完毕，闭合开关后，线圈顺时针方向转动，那么操作中能使线圈逆时针方向转动的是（ ）
　A．减少一节电池，使通过线圈的电流强度减小
B．把电源两极对调，改变线圈中的电流方向
C．不能把磁铁的两极对调，即不能改变磁感应线的方向
D．同时把电源的两极及磁铁的两极对调
14、如图所示，当开关S闭合时电磁铁和物体ab相互吸引，则正确的说法是 （ ）
　A．ab一定是磁铁，且a端一定是N极
　B．ab一定是磁铁，且a端一定是S极
C．ab可能是磁铁，且a端是S极　
D．ab仅是一块铁，而不是磁铁
15、如右图所示的实验装置，是用来研究（ ）
A．电流周围是否存在磁场的 B．磁化现象
C．电磁感应现象 D．通电导体在磁场中是否会受到力的作用的
二、简答题（每空格1分，共28分）
16、磁感线可以形象而又方便地表示磁体周围各点的_______方向。磁铁周围的磁感线都是从磁铁______极出来，回到磁铁的________极。
17、＿＿＿＿＿＿＿＿＿＿＿＿的电流叫做交流电，我国民用交流电的周期是0.02s，由此可知该交流电的频率为______Hz，它表示1s内电流方向改变______次。
18、安全用电的原则是 、 。一般情况下， 伏以下的电压是安全电压。
19、如图，铁钉下方有许多大头针，闭合开关S，会看到＿＿＿＿＿＿，
断开开关S，会看到＿＿＿＿＿＿，这说明：电磁铁通电时＿＿＿＿＿，
断电时＿＿＿＿＿＿。
20、上题中，S闭合后，滑片向右滑动，会看到＿＿＿＿＿＿＿＿＿＿＿＿。这说明通过电磁铁的电流越＿＿＿＿，电磁铁的磁性越＿＿＿＿。
21、电与磁的联系可以由左下两个实验来证实，如图甲、乙所示。

21题 32题

（1）图甲所示实验证实了 。
（2）图乙所示实验证实了 。
22、右上图是研究感应电流的方向与哪些因素有关的实验示意图。比较甲、乙两图可以得出的结论是 ；比较甲、丙两图可以得出的结论是 。
23、直流电动机是根据 原理制成的，直流电动机工作时，线圈中电流方向是_______的。（选填“变化”或“不变化”）。
24、＿＿＿＿＿电路的一部分导体在磁场里做＿＿＿＿＿磁感线的运动时，导体中就会产生电流。这种现象叫做电磁感应现象。产生的电流叫＿＿＿＿＿＿＿。在电磁感应现象中，导体中感应电流的方向与＿＿＿＿＿＿＿方向和＿＿＿＿＿＿＿方向有关。
三、作图题（每题题2分，其余1分，共6分）
25、在下图中根据电流方向分别标出通电螺线管A、B的N、S极。
B
A

26、如右上图所示，当开关闭合后发现悬挂在弹簧下的条形磁铁向下移动，试标出电磁铁的N、S极和电源的正、负极。
27、在下左图中标出磁感应线的方向、磁体及小磁针的N极和S极。

28、给你带铁心的螺线管、蓄电池、开关、滑动变阻器各一个，如图(14)所示，试用笔画线代替导线，把它们连接起来（连线不要交叉），并满足以下两点要求：
(1)组成一个可改变电磁铁磁性强弱的电路；
(2)当滑动变阻器的滑片向右滑动时，电磁铁的磁性增强．
四、实验与探究题（15分）
29、在“研究电磁铁”的探究实验中，给你的器材是：一个线圈匝数可以改变的电磁铁、电池组、开关、滑动变阻器、大头针、铜芯线。请完成如下实验表格。
步骤
控制不变因素
调节变化因素
观察实验现象
探究结论
1
同一电磁铁
电流相同
通电

通电有磁性
断电

断电无磁性
2
线圈匝数

吸大头针数增加
电流越大
磁场越强

吸大头针数减少
3
线圈形状
电流相同
匝数多
吸大头针多

匝数少
吸大头针少

30、如图16所示，是某学习小组同学设计的研究“电磁铁磁性强弱”的实验电路图。
⑴要改变电磁铁线圈中的电流大小，可通过 来实现；
要判断电磁铁的磁性强弱，可观察 来确定。
⑵下表是该组同学所做实验的记录：A
S

P

R

图16

电磁铁(线圈)
50匝
100匝
实验次数
1
2
3
4
5
6
电流 / A
0.8
1.2
1.5
0.8
1.2
1.5
吸引铁钉的数目 / 枚
5
8
10
7
11
14

①．比较实验中的1、2、3（或4、5、6），可得出的结论是：
　　　　　　　　　　　　　　　　　　　；
②．比较实验中的1和4（或2和5或3和6），可得出的结论是：
