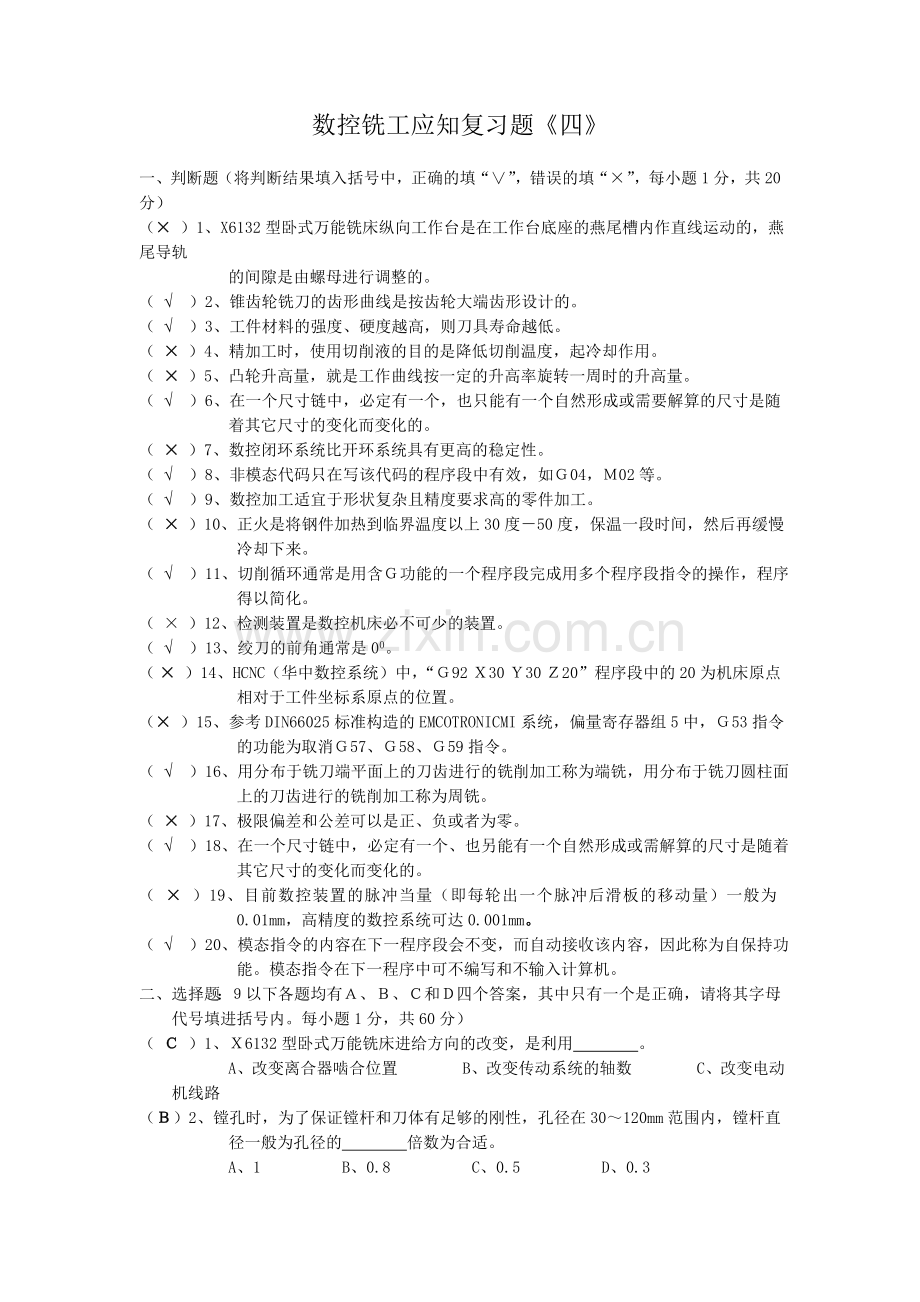

数控铣工应知复习题《四》

一、判断题（将判断结果填入括号中，正确的填“∨”，错误的填“×”，每小题1分，共20分）
（ × ）1、X6132型卧式万能铣床纵向工作台是在工作台底座的燕尾槽内作直线运动的，燕尾导轨
的间隙是由螺母进行调整的。
（ √ ）2、锥齿轮铣刀的齿形曲线是按齿轮大端齿形设计的。
（ √ ）3、工件材料的强度、硬度越高，则刀具寿命越低。
（ × ）4、精加工时，使用切削液的目的是降低切削温度，起冷却作用。
（ × ）5、凸轮升高量，就是工作曲线按一定的升高率旋转一周时的升高量。
（ √ ）6、在一个尺寸链中，必定有一个，也只能有一个自然形成或需要解算的尺寸是随着其它尺寸的变化而变化的。
（ × ）7、数控闭环系统比开环系统具有更高的稳定性。
（ √ ）8、非模态代码只在写该代码的程序段中有效，如Ｇ04，Ｍ02等。
（ √ ）9、数控加工适宜于形状复杂且精度要求高的零件加工。
（ × ）10、正火是将钢件加热到临界温度以上30度－50度，保温一段时间，然后再缓慢冷却下来。
（ √ ）11、切削循环通常是用含Ｇ功能的一个程序段完成用多个程序段指令的操作，程序得以简化。
（ × ）12、检测装置是数控机床必不可少的装置。
（ √ ）13、绞刀的前角通常是00。
（ × ）14、HCNC（华中数控系统）中，“Ｇ92 Ｘ30 Ｙ30 Ｚ20”程序段中的20为机床原点相对于工件坐标系原点的位置。
（ × ）15、参考DIN66025标准构造的EMCOTRONICMI系统，偏量寄存器组5中，Ｇ53指令的功能为取消Ｇ57、Ｇ58、Ｇ59指令。
（ √ ）16、用分布于铣刀端平面上的刀齿进行的铣削加工称为端铣，用分布于铣刀圆柱面上的刀齿进行的铣削加工称为周铣。
（ × ）17、极限偏差和公差可以是正、负或者为零。
（ √ ）18、在一个尺寸链中，必定有一个、也另能有一个自然形成或需解算的尺寸是随着其它尺寸的变化而变化的。
（ × ）19、目前数控装置的脉冲当量（即每轮出一个脉冲后滑板的移动量）一般为0.01mm，高精度的数控系统可达0.001mm。
（ √ ）20、模态指令的内容在下一程序段会不变，而自动接收该内容，因此称为自保持功能。模态指令在下一程序中可不编写和不输入计算机。
二、选择题：９以下各题均有Ａ、Ｂ、Ｃ和Ｄ四个答案，其中只有一个是正确，请将其字母代号填进括号内。每小题1分，共60分）
（ Ｃ ）1、Ｘ6132型卧式万能铣床进给方向的改变，是利用　　　　。
　　　　　 A、改变离合器啮合位置　　　　B、改变传动系统的轴数　　　　C、改变电动机线路
（ Ｂ ）2、镗孔时，为了保证镗杆和刀体有足够的刚性，孔径在30～120mm范围内，镗杆直径一般为孔径的　　　　倍数为合适。
　　　A、1　　　　　B、0.8　　　　　C、0.5　　　　　D、0.3

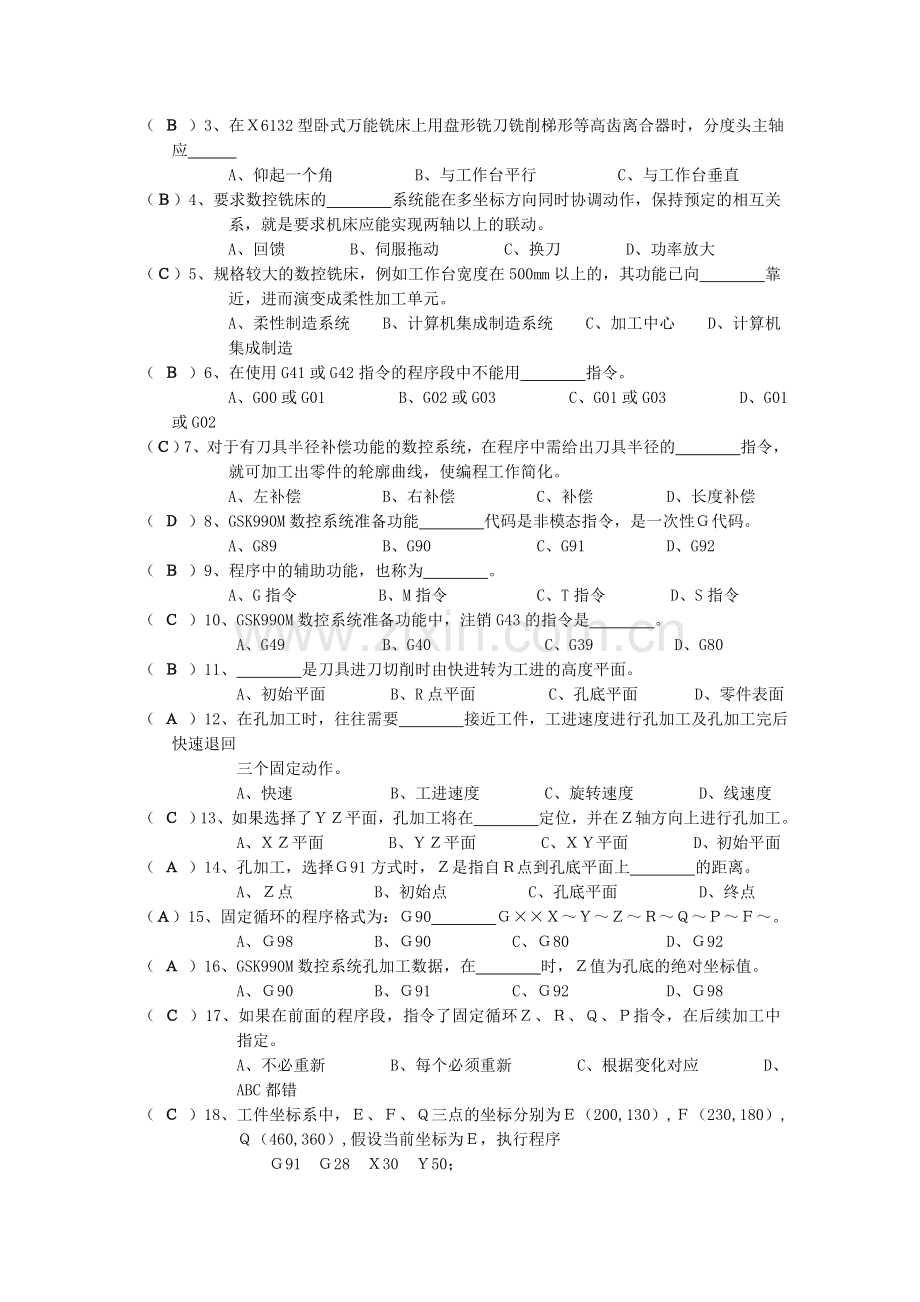

（ Ｂ ）3、在Ｘ6132型卧式万能铣床上用盘形铣刀铣削梯形等高齿离合器时，分度头主轴应　　　
　　　　　 A、仰起一个角　　　　　B、与工作台平行　　　　　C、与工作台垂直
（ Ｂ ）4、要求数控铣床的　　　　系统能在多坐标方向同时协调动作，保持预定的相互关系，就是要求机床应能实现两轴以上的联动。
A、回馈　　　　B、伺服拖动　　　　C、换刀　　　　D、功率放大
（ Ｃ ）5、规格较大的数控铣床，例如工作台宽度在500mm以上的，其功能已向　　　　靠近，进而演变成柔性加工单元。
A、柔性制造系统 B、计算机集成制造系统 C、加工中心 D、计算机集成制造　
（ Ｂ ）6、在使用G41或G42指令的程序段中不能用　　　　指令。　　
A、G00或G01 　　 B、G02或G03 　　 C、G01或G03 　 　 D、G01或G02　　　　
（ Ｃ ）7、对于有刀具半径补偿功能的数控系统，在程序中需给出刀具半径的　　　　指令，就可加工出零件的轮廓曲线，使编程工作简化。
A、左补偿 　　　　B、右补偿 　　　 C、补偿 　　 D、长度补偿
（ Ｄ ）8、GSK990M数控系统准备功能　　　　代码是非模态指令，是一次性Ｇ代码。
　　　　　 A、G89 　　　 B、G90 　　　 C、G91 　　 D、G92　
（ Ｂ ）9、程序中的辅助功能，也称为　　　　。　
　　　　　 A、G指令　　　　　B、M指令　　　　　 C、T指令　　　　D、S指令
（ Ｃ ）10、GSK990M数控系统准备功能中，注销G43的指令是　　　　。
A、G49 　　　 B、G40 　　　　 C、G39 　　 D、G80　　
（ Ｂ ）11、　　　　是刀具进刀切削时由快进转为工进的高度平面。
　　　　　 A、初始平面 　　B、R点平面　　　 　C、孔底平面　　 　D、零件表面
（ Ａ ）12、在孔加工时，往往需要　　　　接近工件，工进速度进行孔加工及孔加工完后快速退回
三个固定动作。
A、快速　　　　　　B、工进速度　　　　C、旋转速度　　　　D、线速度
（ Ｃ ）13、如果选择了ＹＺ平面，孔加工将在　　　　定位，并在Ｚ轴方向上进行孔加工。
　　　　　　A、ＸＺ平面　　　　B、ＹＺ平面　　　　C、ＸＹ平面　　　　D、初始平面
（ Ａ ）14、孔加工，选择Ｇ91方式时，Ｚ是指自Ｒ点到孔底平面上　　　　的距离。
　　　　　　A、Ｚ点　　　　　B、初始点　　　　　C、孔底平面　　　　　D、终点
（ Ａ ）15、固定循环的程序格式为：Ｇ90　　　　Ｇ××Ｘ～Ｙ～Ｚ～Ｒ～Ｑ～Ｐ～Ｆ～。
　　　　　　A、Ｇ98　　 　 B、Ｇ90　　　　　C、Ｇ80　　　　　　D、Ｇ92
（ Ａ ）16、GSK990M数控系统孔加工数据，在　　　　时，Ｚ值为孔底的绝对坐标值。
　　　　　　A、Ｇ90　　　　 B、Ｇ91　　　　　C、Ｇ92　　　　　　D、Ｇ98
（ Ｃ ）17、如果在前面的程序段，指令了固定循环Ｚ、Ｒ、Ｑ、Ｐ指令，在后续加工中　　　指定。
　　　　　　A、不必重新　　　　B、每个必须重新　　　　C、根据变化对应　　　　D、ABC都错
（ Ｃ ）18、工件坐标系中，Ｅ、Ｆ、Ｑ三点的坐标分别为Ｅ（200,130）,Ｆ（230,180）,
　　　　　　Ｑ（460,360）,假设当前坐标为Ｅ，执行程序
　　　　　　　　Ｇ91　Ｇ28　Ｘ30　Ｙ50；
　　　　　　Ｍ06；
　　　　　　　　Ｇ29　Ｘ230　Ｙ180　后，刀具快速返回到：　　　　
　　　　　　A、Ｅ点　　　　　B、Ｆ点　　　　　C、Ｑ点　　　　　D、Ｏ点
（ Ｂ ）19、GSK990M数控系统孔加工数据，G37方式中Ｑ是　　　　值，与G90、G91选择无关。
　　　　　　A、直角　　　　　B、增量　　　　　C、坐标　　　　　D、绝对
（ Ｂ ）20、数控铣床最大特点是　　　　灵活、通用、万能，可加工不同形状的工件。
　　　　　　A、高精度　　　　　B、高柔性　　　　　C、工序集中　　　　　D、效率高
（ Ｂ ）21、下列程序段，表示整圆插补的是　　　　
A、G91 G02 R-30 B、G03 X0 Y0 I30 J30 C、G91 G03 X20 Y20 I30 J30
（ Ｂ ）22、刀具补偿是实际用的刀具与　　　　刀具之间的差值。
　　　　　　A、初始确　　　　B、编程的理想　　　　　C、未磨损前的　　　　　D、磨损后的
（ Ｂ ）23、使刀具轨迹在工件左侧沿编程轨迹移动的G代码为　　　　。
　　　　　　A、G40 　　　　 B、G41 　　　　 C、G42 　　　　 D、G43
（ Ｄ ）24、零件加工程序是由一个个程序段组成的，而一个程序段则是由若干　　　　组成的。
　　　　　　A、地址　　　　　 B、地址字　　　　　C、指令　　　　　D、指令字
（ Ｃ ）25、CNC中，　　　　用于控制机床各种功能开关。
　　　　　　A、S代码　　　　　B、T代码　　　　　C、M代码　　　　 D、H代码
（ Ｃ ）26、数控铣的机床零点，由制造厂调试时存入机床计算机，该数据一般　　　　。
　　　　　　A、临时调整　　　　B、能够改变　　　　C、永久存储　　　　D、暂时存储
（ Ａ ）27、　　　　号是数控铣床所选用刀具的编号。　　　　号是刀具有关数据补偿输入后的编号，可在（TOOL DATA）中查询。
　　　　　　A、刀具、刀具补偿　　　　　　　B、刀具补偿、刀具　　　
C、程序、程序段　　　　　　　　D、程序段、程序
（ Ｄ ）28、N10 G01 X Y F ，后面程序段中使用　　　　指令才能取代它。
　　　　　　A、G92　　　　　B、G10　　　　　C、G04　　　　　D、G03
（ Ａ ）29、在使用G41或G42指令的程序段中只能用　　　　命令。
　　　　　　A、G00或G01　　 B、G02或G03 　　 C、G01或G03 　　 D、G01或G02
（ Ｄ ）30、孔加工，选择　　　　方式时，Ｚ是指有Ｒ点到孔底平面上Ｚ点的距离。
A、G99 　　　 B、G90 　　　 C、G98 　　　 D、G91
（ Ｂ ）31、GSK990M数控系统孔加工数据，G73方式中，Ｐ规定孔底暂停时间，单位　　　　。
　　　　　　A、s 　　　 B、ms 　　　 C、in 　　　 D、mm
（ Ａ ）32、TH6350卧式加工中心硬件部分包括计算机数字控制装置、可编程序控制器　　　　、
　　　　　　输入输出设备、主轴驱动装置、显示装置。
　　　　　　A、PLC 　　　 B、CNC 　　　 C、CAD 　　 D、CAM
（ Ｃ ）33、数控机床行程极限的限制区可能参数设定，可以用　　　　指令来设定。
A、G10 B、G17 C、G22 D、G23
（ Ｃ ）34、刀具位置偏置指令G47，沿坐标运动方向，按设定在寄存器中的值　　　　。
　　　　　　A、伸长1H　　　　B、缩短1H　　　　C、伸长2倍H　　　　D、缩短2倍H
（ Ａ ）35、进给功能又称　　　　功能。
　　　　　　A、F 　　　 B、M 　　　 C、S 　　　 D、T
（ Ｄ ）36、加工中心能自动改变机床　　　　进给量和刀具相对工件的运动轨迹及其他辅助机能。
　　　　　　A、原点　　　　B、最大行程　　　　C、工作温度　　　　　D、主轴转速
（ Ｄ ）37、ＴＨ6350卧式加工中心主机部分包括床身、主轴箱、回转工作台、底座、立柱、横梁、进给机构、刀库、　　　　辅助系统、排屑系统等。
　　　　　　A、输入输出设备　　　 B、控制装置　　　　C、驱动装置　　　　D、主轴转速
（ Ｂ ）38、卧式加工中心主轴功率大，调速范围宽，并可　　　　。
A、有级变速　　　　B、无级变速　　　　C、定比传动　　　　D、液压传动。
（ Ｃ ）39、G90在与包含有运动的指令，如　　　　同时被指令时，刀具在到达终点前减速并精确定位后才能继续执行下一个程序段。
A、G04　　　　　B、G40　　　　　C、G01　　
（ Ｃ ）40、数控机床一种行程极限的限制区可用参数设定，可用　　　　指令来设定。
A、G10　　　　　B、G17　　　　　C、G22　　　　　D、G23
（ Ｄ ）41、在使用G53～G59工件坐标系时，就不再用　　　　命令。
A、G90　　　　　B、G17　　　　　C、G49　　　　　D、G92
（ Ｄ ）42、g61指令工作方式在遇到　　　　时可以被自动终止。
A、G84 　　　　 B、G48 　　　　 C、G46 　　　　 D、G64
（ Ａ ）43、主轴功能用于指定主轴　　　　。
A、转速　　　 　B、线速度　 　C、切削速度　 　D、进给速度
（ Ｂ ）44、　　　　刀补在工件轮廓的捐角处用圆弧过渡。
A、A型　　　　　B、B型　　　　　C、C型　　　　　D、D型
（ Ｂ ）45、S指令由S地址和四位数字组成，单位为　　　　。　　
A、mm　　　　　　B、rpm　　　　　C、ms　　　　　D、inps
（ Ａ ）46、F150表示进给速度为150　　　　（公制）
A、mm/s　　　　　B、m/m　　　　　C、mm/min　　　　　D、in/s
（ Ａ ）47、多数　　　　都规定了换刀点位置，即定距换刀。
A、加工中心　　　B、数控铣床　　　C、数控车床　　　D、数控钻床
（ Ｂ ）48、半径补偿仅能在规定的坐标平面内进行，使用平面选择指令G18可选择　　 为补偿平面。
A、XY平面　　　　B、ZX平面　　　　C、YZ平面　　　　D、任何平面
（ Ｃ ）49、当铣削　　　　材料时，铣削速度可适当取得高一些。
A、高锰奥氏体　　　　B、高温合金　　　　C、紫铜　　　　D、不锈钢
（ Ｃ ）50、在一般情况下，工件的定位基准时工件本身的一个　　　　。
A、点　　　　　B、线　　　　　C、面　　　　　D、其他几何因素
（ Ｃ ）51、圆柱铣刀刀位点是刀具中心线与刀具底面的交点，　　　　是球头的球心点。
A、端面铣刀　　　　B、棒状铣刀　　　　C、球头铣刀　　　　D、倒角铣刀
（ Ｃ ）52、滚珠丝杆螺母副由丝杆、螺母、滚珠和　　　　组成。
A、消隙器　　　　　B、补偿器　　　　　C、反向器　　　　　D、插补器
（ Ａ ）53、数控机床普遍采用的　　　　支承配置，后支承采用成对安装的交角接触球球轴承。
A、主轴　　　B、X向滚珠丝杆　　　C、Y向滚珠丝杆　　　D、Z向滚珠丝杆
（ Ｄ ）54、撒销固定循环指令除了G80外，　　　　也能起撒销作用，编程时要注意。
A、G00 G73　　　　B、G02 G04　　　　C、G01 G40　　　　D、G01 G02
（ Ｃ ）55、以下提法中，　　　　是错误的。
A、G92是模态指令　　　　　　　　　　 B、G04、X30表示暂停3S　　
C、G33Z　　F　　中的F表示进给量　　　 D、G41是刀具左补偿
（ Ａ ）56、758、M99为子程序结束指令，M99　　　　使用一个程序段。
A、不一定要单独　　　　 B、一定要单独　　　　C、一定不要单独　　　　D、只能
（ Ｄ ）57、闭环控制系统的反馈装置　　　　。
A、装在电机轴上　　　　　　　B、装在位移传感器上　　
C、装在传动丝杆上　　　　　　D、装在机床移动部件上
（ Ｂ ）58、对于一个设计合理，制造良好的带位置闭环控制系统的数控机床，可达到的精度由
　　　　　　　　　　决定。
A、机床机械结构的精度　　　　　　　　B、检测元件的精度　　
C、计算机的运算速度　　　　　　　　　D、驱动装置的精度
（ Ｂ ）59、对于含碳量不大于0.5%的碳钢，一般采用　　　　人为预备热处理。
A、退火　　　　　　B、正火　　　　　　C、调质　　　　　　D、淬火
（ Ｃ ）60、间接成本是指　　　　
A、直接计入产品成本　　　　　　B、直接计入当期损益　　
C、间接计入产品成本　　　　　　D、收入扣除利润后间接得到的成本

三、问答题：（每小题5分，本题共10分，根据要求作答，要求字迹工整）
　1、为何数控机床编程时，如果编程零点设置错误，会产生严重碰撞？
　 编程的零点是编程的尺寸基准，是决定刀具与工件相对位置的依据。因此，如果编程零点出现差错，碰撞的可能性就非常大。首先，工件零点偏置指令与G92设定坐标系指令的关系，其次，不同系统某些工件零点偏置指令的具体含义又不同，如FANUC-OM,GSK928MA等系统。在某些系统中，G56为工件坐标系的选择指令，而某些系统中，G56则为取消G57，G58和G59的指令，最后某些同一系统，工件零点偏置指令的具体含义又不同。因此，编程时，如果出现错误，会产生碰撞，造成严重的后果。

2、以平行铣削为例，解释下列参数设置的含义及作用。
　（1）Cut tolerance: 0.025;　→是指切削方向公差=0.025
　　　 此参数是设置曲面刀具路径的精确度，较小的切削方向公差，可得到更精密的刀具路径，但是要花较长时间生成刀具路径，并生成较长的NC程序。
　（2）Machining angle: 45;　 →是指加工角度=450
该参数是设置加工角度（0～360度），相对于现在构图平面的X轴，逆时针方向为正。

四、编程题：（本题10分；根据要求作答，要求字迹工整）铣削如图所示的凸轮，φ30H7孔已加工。
1、阐明定位与夹紧过程；
2、计算A～I点坐标；
3、确定工艺路线，并编写程序。

加工路线：
凸轮轮廓加工
　　 4-13H7孔钻、扩、铰

1、工艺和操作清单
材料
铝
零件号
SKX021001

程序号
021001
操作
内容
主轴转速
r/min
进给速度
m/min
刀　　具
序号
号　数
类　型
半径
1

2

3

4

2、程序清单
程序号
加 工 程 序
工艺说明
N010

N

N

N

N

N

N
