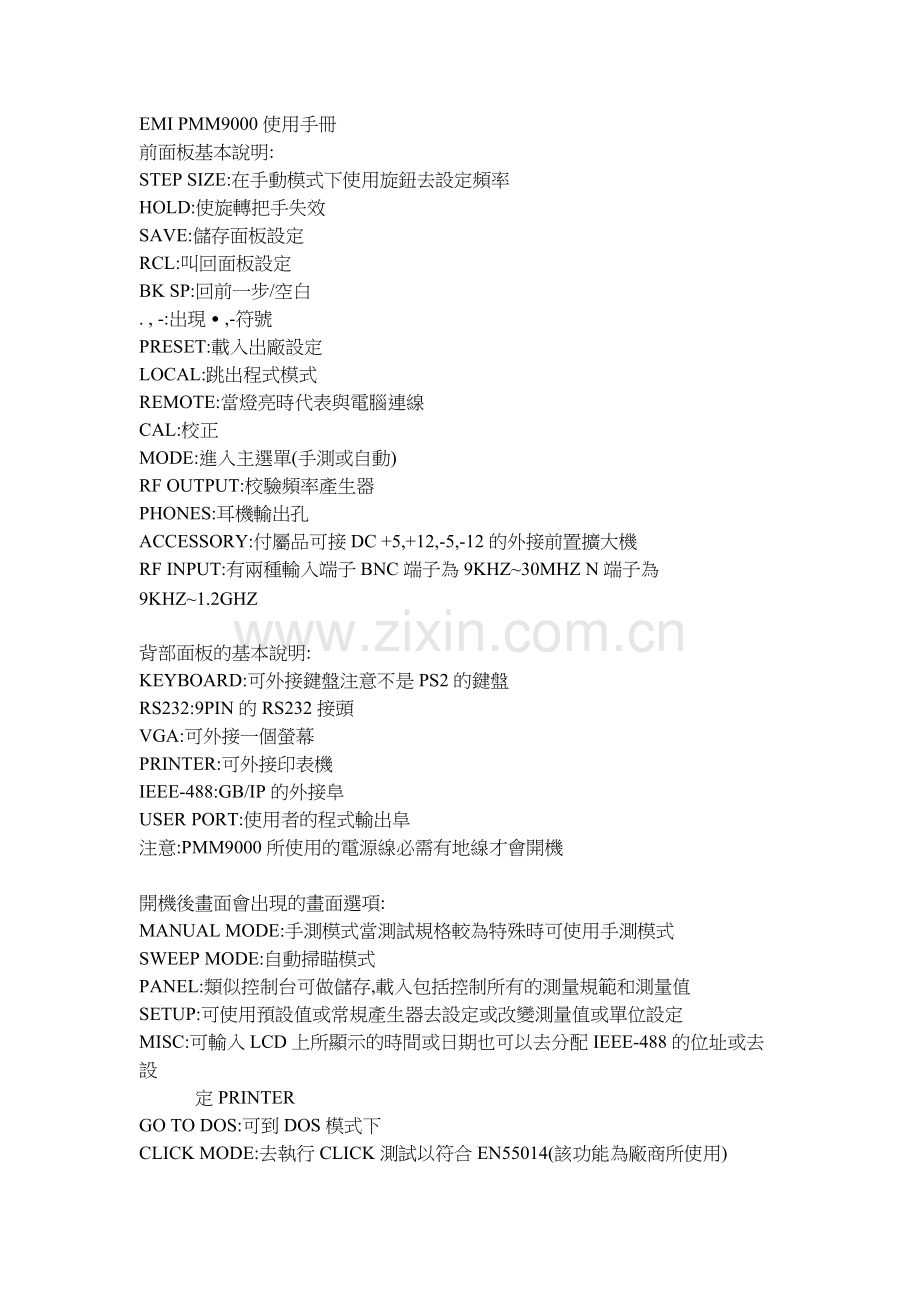

EMI PMM9000使用手冊
前面板基本說明:
STEP SIZE:在手動模式下使用旋鈕去設定頻率
HOLD:使旋轉把手失效
SAVE:儲存面板設定
RCL:叫回面板設定
BK SP:回前一步/空白
. , -:出現˙,-符號
PRESET:載入出廠設定
LOCAL:跳出程式模式
REMOTE:當燈亮時代表與電腦連線
CAL:校正
MODE:進入主選單(手測或自動)
RF OUTPUT:校驗頻率產生器
PHONES:耳機輸出孔
ACCESSORY:付屬品可接DC +5,+12,-5,-12的外接前置擴大機
RF INPUT:有兩種輸入端子BNC端子為9KHZ~30MHZ N端子為9KHZ~1.2GHZ

背部面板的基本說明:
KEYBOARD:可外接鍵盤注意不是PS2的鍵盤
RS232:9PIN的RS232接頭
VGA:可外接一個螢幕
PRINTER:可外接印表機
IEEE-488:GB/IP的外接阜
USER PORT:使用者的程式輸出阜
注意:PMM9000所使用的電源線必需有地線才會開機

開機後畫面會出現的畫面選項:
MANUAL MODE:手測模式當測試規格較為特殊時可使用手測模式
SWEEP MODE:自動掃瞄模式
PANEL:類似控制台可做儲存,載入包括控制所有的測量規範和測量值
SETUP:可使用預設值或常規產生器去設定或改變測量值或單位設定
MISC:可輸入LCD上所顯示的時間或日期也可以去分配IEEE-488的位址或去設
定PRINTER
GO TO DOS:可到DOS模式下
CLICK MODE:去執行CLICK測試以符合EN55014(該功能為廠商所使用)
注意:PMM9000會記住最後一次所使用的值

我們先來談談其它的功能,把MANUAL和SWEEP放到後面來談
PANEL:
SAVE:儲存測量的設定值在儲存鍵前加一個數字
當你按了SAVE後畫面會出現七個選項分別是ß,à,CAPs Toggle,
DEL,INS,ENTER,BACK其功能分別是:
ß,à移動游標,CAPs Toggle切換大小寫,DEL刪除一個字元,INS
插入一個字元,ENTER去確定檔案名稱,BACK回上一頁
LOAD:載入測量的設定值當你按下LOAD後在你應碟動作時PMM9000
將打開一個畫面秀出所有的PANEL檔當你使用前多按一個數字
鍵在RCL鍵前
當你按下LOAD鍵的時後會出現ENTER和ESCAPE兩個功能鍵
你可以使用旋鈕來選擇檔案ESCAPE用來跳出這個模式
ERASE:去清除未被使用的設定
CHANGE DRIVE:去選擇使用硬碟或軟碟(如果要使用軟碟的話要先將磁
片插入磁碟中
BACK:回首頁
SETUP:
這個指令是給使用者去設定一些特定規格所使用的它是一個同意你去補
償或改變任何測量值的頻率,或你能選擇更多的指令對於電性測量的單
位你也可以使用預設值或常規
CONV.FACTOR:去產生或選擇一個修正表或一個修正曲線,你所有的測
量值將修正頻率對於重要的頻率列在一個表格或曲線
PRESEL ON:去選擇預設的功能是否打開
T.GEN:去選擇內部常規產生器是否打開
UNITS:去選擇測量值是否顯示在螢幕上
BACK:回前一頁
<1> CONV.FACTOR:按下後會出現FILE,MAKE GRAPH
MAKE TABLE,UNLOAD,BACK
FILE:去LOAD,SAVE,,ERASE任何曲線
或表格
MAKE GRAPH:去設定一個新的曲線
MAKE TABLE:去設定一個新的表格
UNLOAD:去移除一個表格或曲線
BACK:回上一頁
<2> MAKE GRAPH:按下後會出現
FREQ:移動橫座標
LEVEL:移動縱座標
ADD:去連結在線上不同的點
REMOVE:移除錯誤的點
DONE:去確認操作完成
<3> MARK TABLE: 按下後會出現
NEXT:到表格的下一列
PREV:到預設的表格列
FREQ:輸入頻率的值
LEVEL:修正LEVEL值
REMOVE:移除一個領域
INS:插入新的一列
DONE:去確認一個表格的完整,使用,儲存
<4> UNITS:選擇單位
MUISC:這個指令最主要是與機器本身的一些內部設定有關指令有:
DATE & TIME:設定內不時間及日期
CONTRAST:去設定LCD的對比
ADDRESS:設定GB/IP的位址
PRINTER:去選擇PRINTER是否使用或選擇彩色或黑白
BEEP:去開啟或關閉警示聲
BACK:回前一頁
MANUAL MODE:手測模式
FREQ:設定中央頻率
STEP:用旋鈕或鍵盤設定頻率
LEVEL:設定參考準位
MIN ATT :去將輸入端衰減
REF.LEV-/+:增加參考或減少準位
REF.LEV AUTO:將準位改為自動設定,在單一信號上有最理想的
表現
PREAMP:去開啟或關閉放大器
BACK:回到MENU1/2
BW RX:選擇中頻(IF)頻寬
DEMOD:開啟解調功能
DEMOD OFF:關閉解調器
DEMOD ON:開啟解條器
DEMOD FM/AM:使用擴大解調器來聽AM/FM
的廣播電台
VOLUME(TONE):使用旋鈕去增強或減少音色
TONE(SQ.):使用旋鈕去增強或減少音量
SQUELCH(VOL.):去增加SQUELCH LEVEL使用
解調器
SPAN/DIV:去設定頻率的全長
BACK:回前一頁
MENU1/2:去使用第二層的指令
MENU2/2
MARKER:開起運作記號
MARK OFF:去開關記號
DELTA MARKER:去開啟第二個記號去製造不同的測量值
MARKER PEAK:去標示出最高的位置
BACK:回前一頁
RES/VBW:去設定頻寬分辨率
10KHZ:10KHZ的解析
30KHZ:30KHZ的解析
COUPLED:機器將自動選擇一個頻寬來使用
TOGGLE INPUT:去切換9K~30M或9K~1.2G的INPUT 端子假如中央頻
率是高頻如30MHZ則不能使用9K~30M的端子否則會
有錯誤的測試值出現
當你的頻率大過30MHZ時不能使用9K~30MHZ的端
子
SPECTRUM MODE:輸入頻譜模式(數位讀出)
DISPLAY MODE:可變成數字輸出
ACTION:在SWEEP MODE的情況下來選擇那一個程式來執行
HOLD TIME:來減少較低的必須時間
BACK:回前一頁
MENU1/2:回到MENU1/2
SWEEP MODE
該模式為自動模式所有的設定皆設定好了所以只要叫出檔按按執行即
可,開機後先按下SWEEP MODE再按MEASURE再按FILES選LOAD
再用旋鈕選R3L1或R4L1然後按EXEC即可如要列印回主頁選PRINT
選FULL PRINT即可列印
主要選項:
FILE:去儲存,載入或消除測量值的檔案,所有的副檔名皆為
SWH
LIMIT:去設定載入或儲存清除桌面或曲線限制
FILE:去LOAD或SAVE所有的LIM檔
MAKE GRAPH:曲線模式:
FREQ:控制X軸
LEVEL:控制Y軸
ADD:對不同的點連成直線
REMOVE:移除錯誤的點
DONE:確定操作完成
MARK TABLE:表格模式:
NEXT:到下一頁
PREV:回前一頁
FREQ:輸入頻率值
LEVEL:輸入準位值
REMOVE:移除某一個領域
INS:插入新的一列
DONE:確定操作完成
UNLOAD:除去先前的限制規範
WHICH:去選擇第一個或第二個LIMIT
BACK:回到主選單
DISPLAY:去選擇多次堆疊記錄和快速執行
PRINT:列印資料
COMMENT:輸入指令用
MEASURE:測量
FILE:去載入儲存或抹去檔案
REMOVE ROW:移除一列
SET:去設定新的程式
EXEC:執行測量
BACK:回到前一頁
進入選單後有:
SART:起始頻率(MIN:9KHZ)
STOP:終止頻率(MAX1.2GHZ)
STEP:間隔頻率(MIN:50HZ FROM9K~150HZ)
(MIN:1KHZ FROM150K~30MHZ)
(MIN:10KHZ FROM30M~300MHZ)
(MIN:33KHZ FROM30UP~1.2GHZ)
MATT:衰減的DB值
PRE:開關擴大器
PEAK:PEAK值的測量時間接(MIN 2mS)
QPEAK:一半的PEA值的側量時間接(MIN500Ms)
AVG:平均值的測量時間(MIN:10Ms)
IN:選擇該使用那一個輸入
BW:頻寬的選擇
ACTION:當該動作結束後是否連接其他動作
BACK:回主頁
