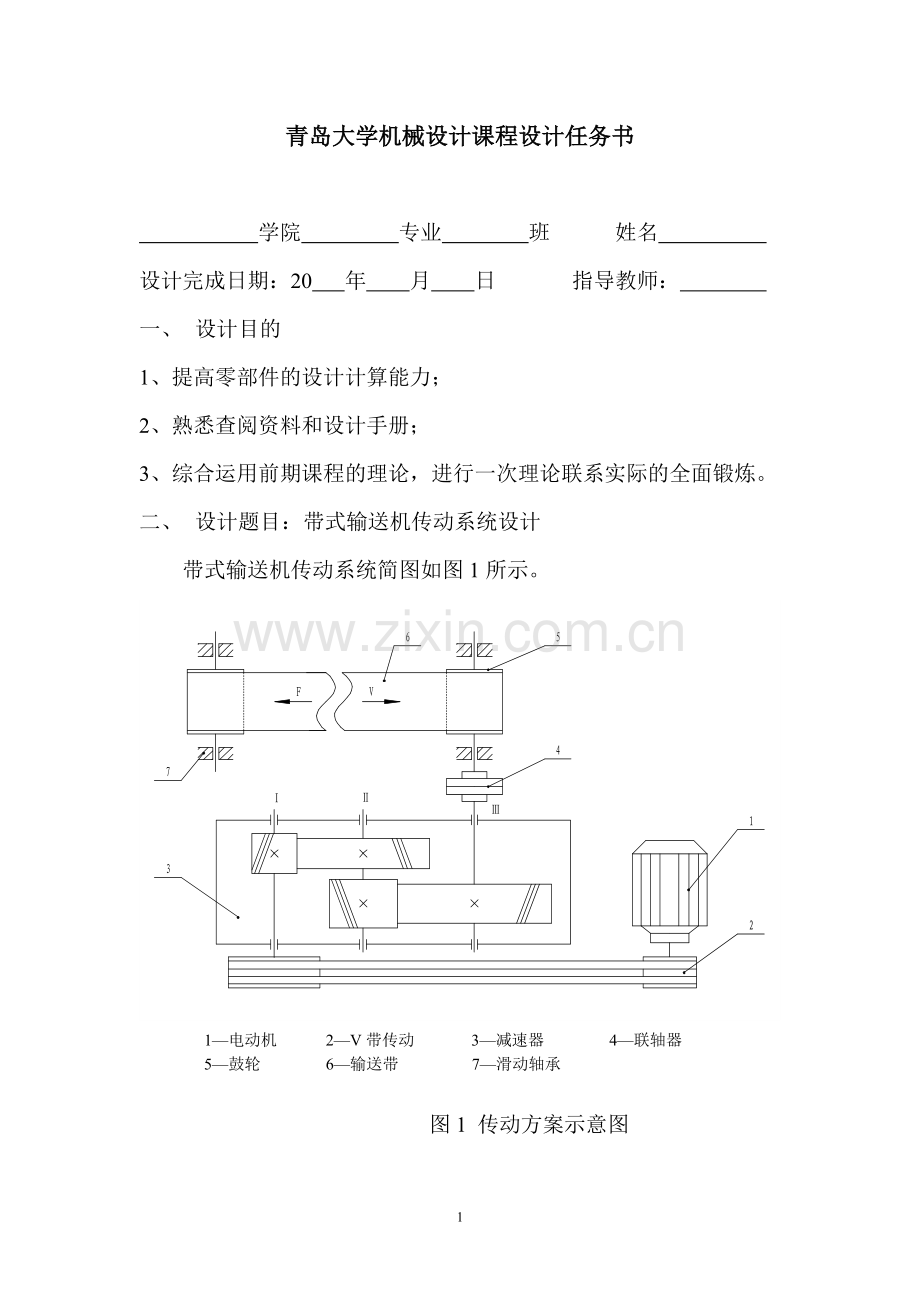

青岛大学机械设计课程设计任务书 学院 专业 班 姓名 设计完成日期：20 年 月 日 指导教师： 一、 设计目的1、提高零部件的设计计算能力；2、熟悉查阅资料和设计手册；3、综合运用前期课程的理论，进行一次理论联系实际的全面锻炼。二、 设计题目：带式输送机传动系统设计带式输送机传动系统简图如图1所示。1电动机 2V带传动 3减速器 4联轴器5鼓轮 6输送带 7滑动轴承 图1 传动方案示意图原始设计参数如表1所示。表1项 目设 计 方 案12345输送带曳引力F(N)35004200440054005500输送带速度V(m/s)0.580.550.480.410.40鼓轮直径D1=D2(mm)450400350320380每天工作时数（h）1616161616传动系统工作年限（y）1010101010项 目设 计 方 案678910输送带曳引力F(N)37004000460048005000输送带速度V(m/s)0.570.560.460.450.44鼓轮直径D1=D2(mm)430420340335330每天工作时数（h）1616161616传动系统工作年限（y）1010101010项 目设 计 方 案1112131415输送带曳引力F(N)52005700590033003000输送带速度V(m/s)0.430.370.360.600.62鼓轮直径D1=D2(mm)325310300470480每天工作时数（h）1616161616传动系统工作年限（y）1010101010注：传动不逆转，载荷平稳。输送带速度允差5%。三、设计内容：1、基础计算部分（1）电动机选择根据电动机计算功率确定其型号、额定功率及满载转速。（2）分配传动系统的传动比。（3）运动参数计算确定减速器各轴所传递的功率、转矩及转速。2、V带传动设计计算3、各级齿轮传动设计计算4、轴的结构设计及校核计算（按弯扭合成应力校核各轴的强度，并对中间轴进行疲劳强度精确校核）。5、滚动轴承的校核计算（预期额定寿命2年左右）。6、联轴器的选择。7、润滑方法及润滑油的选择。四、绘制图纸1、绘制减速器装配总图一张（M1:1 ，0号图纸或M1:2 ，1号图纸）2、绘制中间轴大齿轮及输出轴零件工作图各一张（3号图纸）五、编写设计计算说明书一份，按课程设计指导书要求的格式书写，并要求书写清晰工整。六、设计进度计划（见下表）阶段内 容时 间1布置设计任务、选电机、分配传动比；V带传动设计计算；齿轮传动设计计算；轴的结构设计及强度校核；滚动轴承寿命计算；键、联轴器的选择及校核计算；装配草图设计。 6天2绘制减速器装配总图绘制高速级大齿轮及输出轴零件工作图6天3整理并编写设计计算说明书12天4答辩12天4
