mapGIS非标准图框生成.ppt

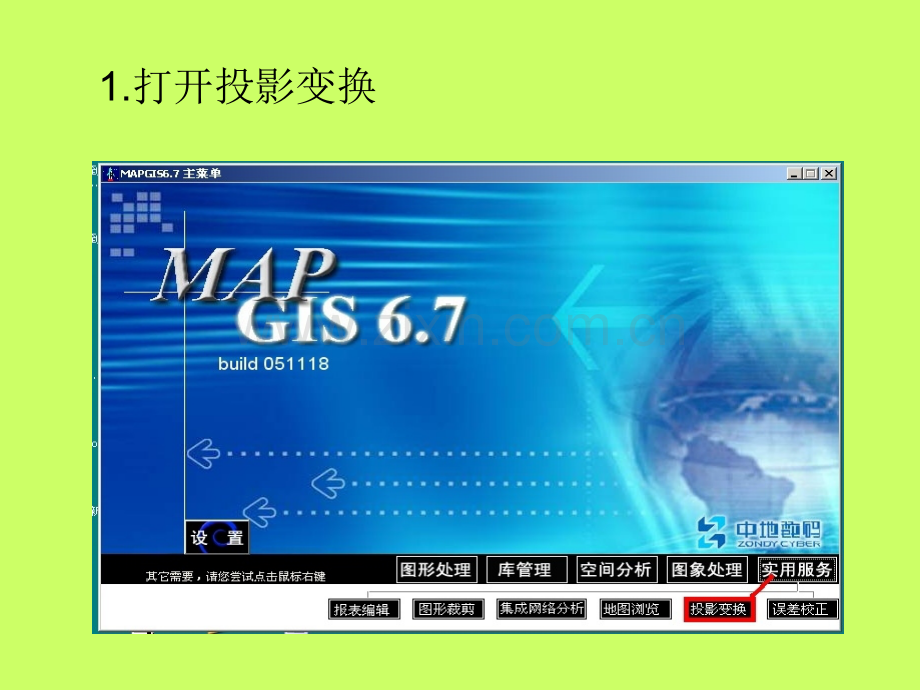

非非 标标 准准 图图 框框 生生 成成1.打开投影变换2.点击系列标准图框中的键盘生成矩形图框进入下面对话框3.选择任意公里矩形分幅4.输入图框的左下、右上坐标公里值起始公里为图框左下角坐标公里值结束公里值为图框右上角坐标公里值4.输入图框的左下、右上坐标公里值所填坐标公里值为实际公里值（与比例尺无关）。山西图件一般X为3位、Y为4位。5.输入图廓内网线参数（起始公里值整数位）6.输入网间隔(一般由比例尺确定，1：10000为1，1：1000比例尺为0.1)7.选择网线类型及标注单位8.点击图框文件名9.选择保存位置及为图框命名10.点击确定即可看到生成的图框
