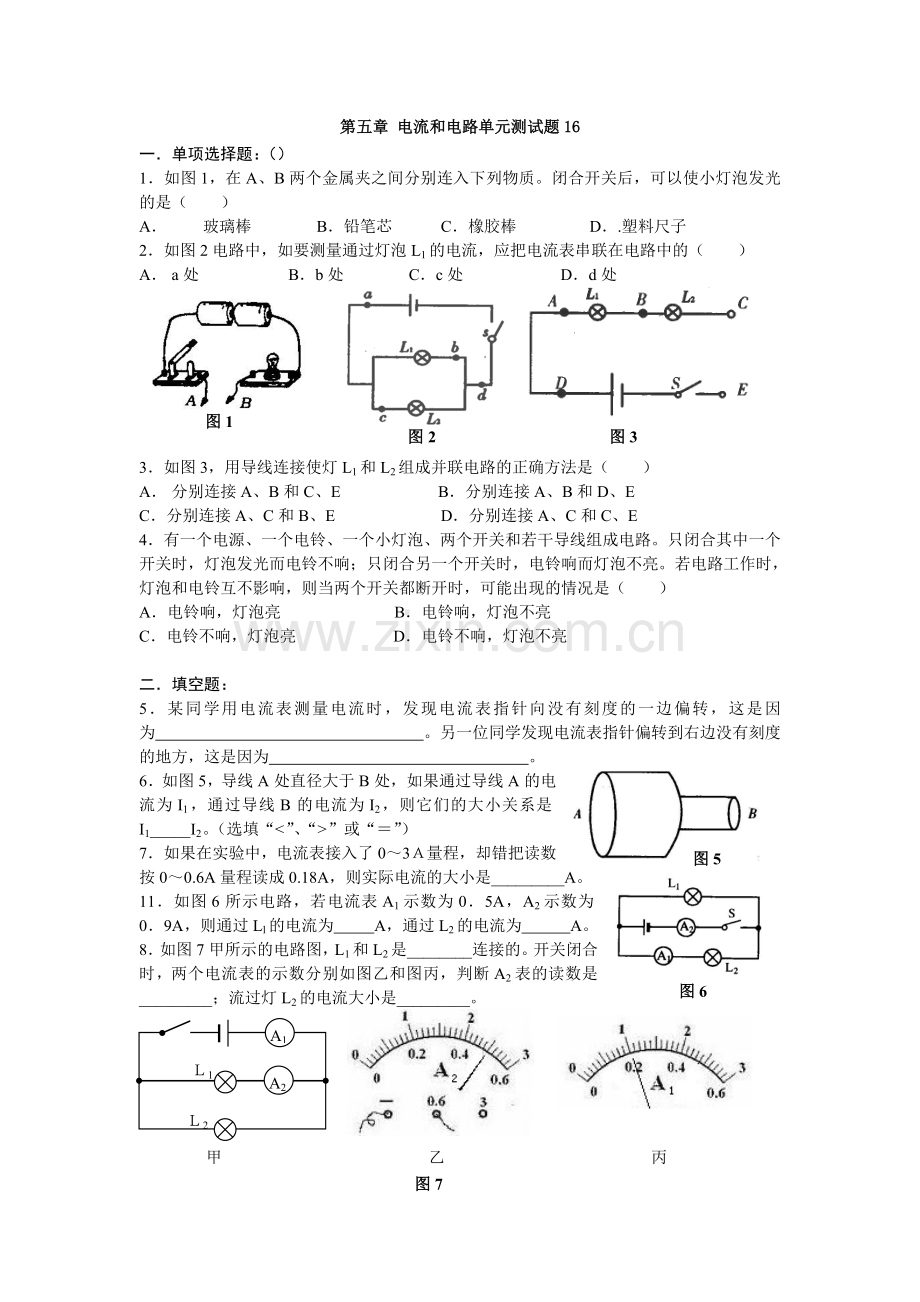

第五章 电流和电路单元测试题16
一． 单项选择题：（）
1．如图1，在A、B两个金属夹之间分别连入下列物质。闭合开关后，可以使小灯泡发光的是（ ）
A． 玻璃棒 B．铅笔芯 C．橡胶棒 D．.塑料尺子
2．如图2电路中，如要测量通过灯泡L1的电流，应把电流表串联在电路中的（ ）
图3
A． a处 B．b处 C．c处 D．d处
图1
图2

3．如图3，用导线连接使灯L1和L2组成并联电路的正确方法是（ ）
A． 分别连接A、B和C、E B．分别连接A、B和D、E
C．分别连接A、C和B、E D．分别连接A、C和C、E
4．有一个电源、一个电铃、一个小灯泡、两个开关和若干导线组成电路。只闭合其中一个开关时，灯泡发光而电铃不响；只闭合另一个开关时，电铃响而灯泡不亮。若电路工作时，灯泡和电铃互不影响，则当两个开关都断开时，可能出现的情况是（ ）
A．电铃响，灯泡亮 B．电铃响，灯泡不亮
C．电铃不响，灯泡亮 D．电铃不响，灯泡不亮

二．填空题：
5．某同学用电流表测量电流时，发现电流表指针向没有刻度的一边偏转，这是因为 。另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为 。
6．如图5，导线A处直径大于B处，如果通过导线A的电流为I1，通过导线B的电流为I2，则它们的大小关系是I1_____I2。（选填“<”、“>”或“＝”）
图5
7．如果在实验中，电流表接入了0～3Ａ量程，却错把读数按0～0.6A量程读成0.18A，则实际电流的大小是_________A。
11．如图6所示电路，若电流表A1示数为0．5A，A2示数为0．9A，则通过Ll的电流为 A，通过L2的电流为 A。
图6
8．如图7甲所示的电路图，L1和L2是________连接的。开关闭合时，两个电流表的示数分别如图乙和图丙，判断A2表的读数是_________；流过灯L2的电流大小是_________。
甲
A1
A2
Ｌ2
Ｌ1
乙
丙

图7

三．作图题：

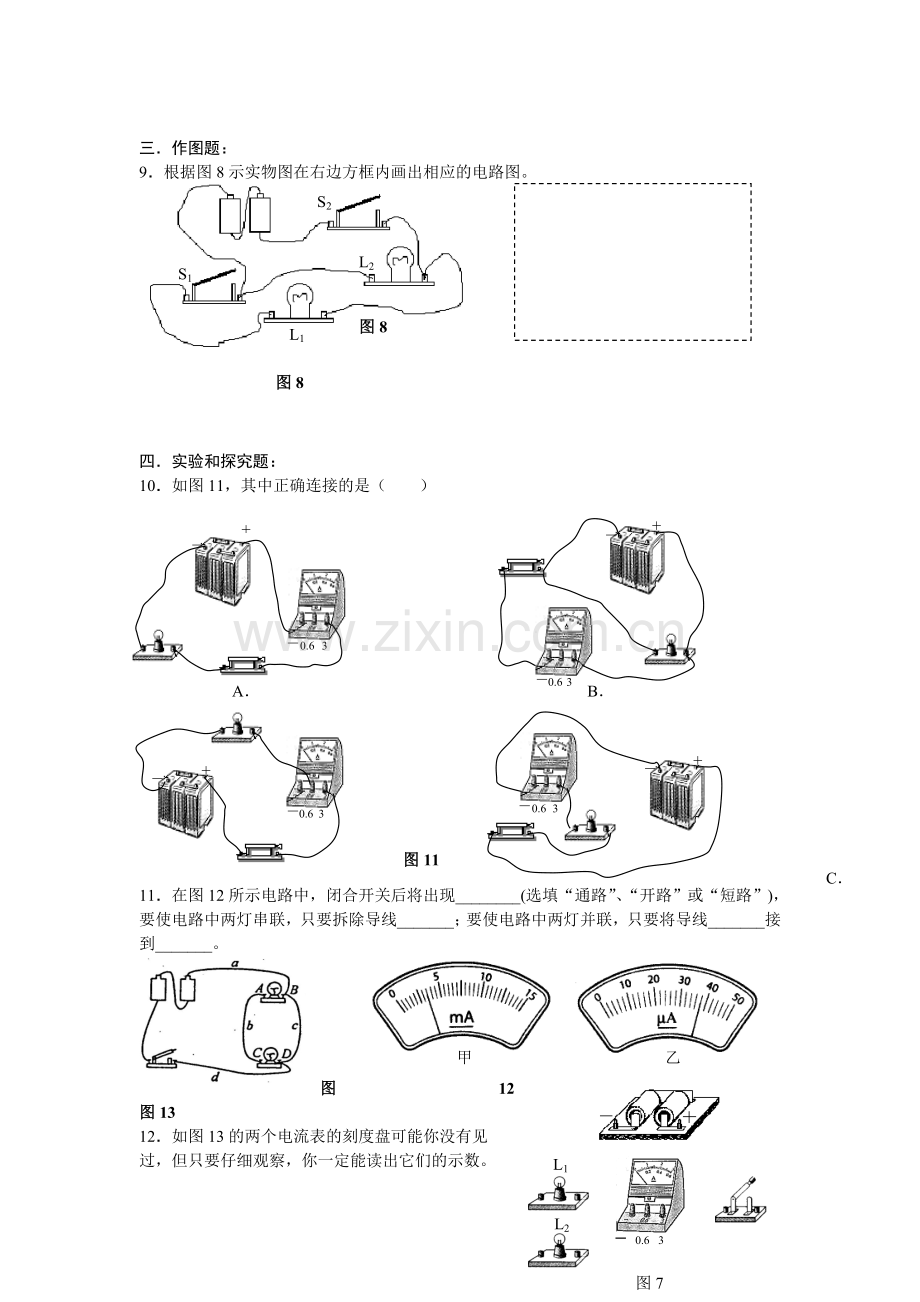

9．根据图8示实物图在右边方框内画出相应的电路图。
S1
L1
S2
L2
图8

图8

四．实验和探究题：
－
－
0.6
3
+
图11
+
－
－
0.6
3
+
－
－
0.6
3
－
－
0.6
3
B．
A．
+
10．如图11，其中正确连接的是（ ）
C．
D．

11．在图12所示电路中，闭合开关后将出现________(选填“通路”、“开路”或“短路”)，要使电路中两灯串联，只要拆除导线_______；要使电路中两灯并联，只要将导线_______接到_______。
甲
乙

图12 图13
12．如图13的两个电流表的刻度盘可能你没有见
过，图7
L1
L2
0.6
3
但只要仔细观察，你一定能读出它们的示数。
甲电流表的示数为________，乙电流表的示数为
________。

13．按要求把图14的实物元件连接起来，使小灯
泡L1和L2并联，电流表测量电路的总电流，开
关控制整个电路。
图14

14．如图15所示，两间独立病房里各装一个开关，方便病人呼叫医生。在护士室各有红灯、绿灯各一个，病人按下开关S1，L1灯亮；另一病人按下S2，L2灯亮。请用笔划线代替电线，连好电路。要求所划线不能交叉和不能超出方框。

护士房
电源
+
——
L1　　 　 L2
病房
S１
病房
S2
图15

五．问答题：（5分）
15．在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到。小鸣同学试了一下，闭合开关时两灯泡均发光；断开开关时，两灯泡均熄灭。请你设法判断两灯泡的连接方式，是串联还是并联。
答：

八年级物理《电流和电路》测试题参考答案
一． 单项选择题：（每题4分，共24分）
1．A 2．C 3．B 4．B 5．C 6．D
二． 填空题：（每空格3分，共36分）
7．零 乙 右
8．电流表的正、负接线柱接反了 电流表的量程选择过小
9．＝ 10．0.9 11．0.4 0.5 12．并联 0.5 0.5
三． 作图题：（每题4分，共12分）（略）
四． 实验和探究题：（第16题3分，第17题8分，第18～20题，每题4分，共23分）
16．D（3分）
17．短路 c（BD） a—A或a—C或d—A或d—C（每空格2分）
18．3.5mA（2分） 38μA（2分） 19．（略） 20．（略）
五． 问答题：（5分）
断开开关，把其中一个灯泡拆下，再闭合开关，如果另一个灯泡能够发光，则原来两灯泡并联；如果另一个灯泡不能发光则原来两灯泡串联。
六．附加题：（5分）（略）
