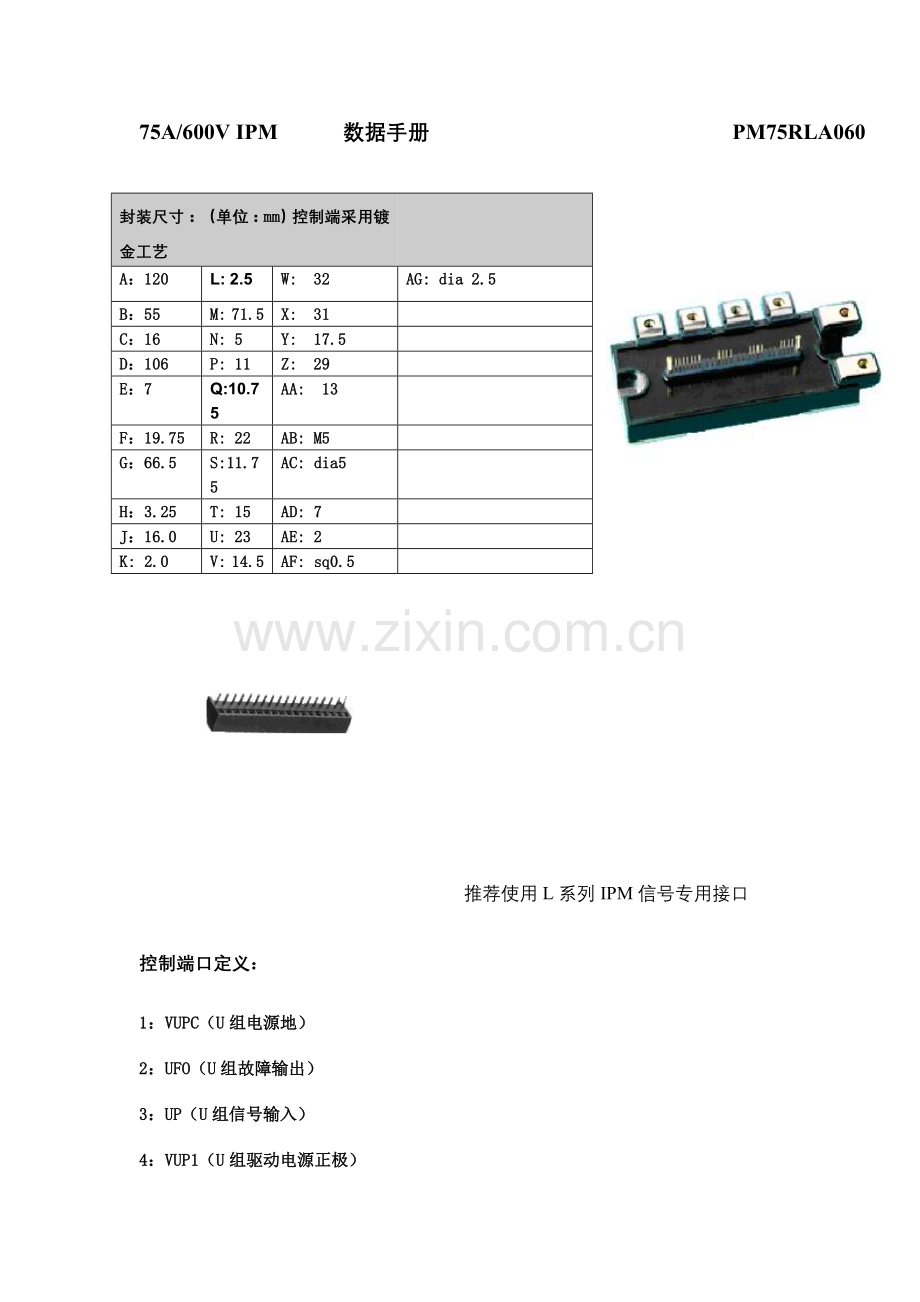

75A/600V IPM 数据手册 PM75RLA060
封装尺寸：（单位：mm）控制端采用镀金工艺

A：120
L: 2.5
W: 32
AG: dia 2.5
B：55
M: 71.5
X: 31

C：16
N: 5
Y: 17.5

D：106
P: 11
Z: 29

E：7
Q:10.75
AA: 13

F：19.75
R: 22
AB: M5

G：66.5
S:11.75
AC: dia5

H：3.25
T: 15
AD: 7

J：16.0
U: 23
AE: 2

K: 2.0
V: 14.5
AF: sq0.5

                                                                                                                                                           推荐使用L系列IPM信号专用接口
控制端口定义：
1：VUPC（U组电源地）
2：UFO（U组故障输出）
3：UP（U组信号输入）
4：VUP1（U组驱动电源正极）

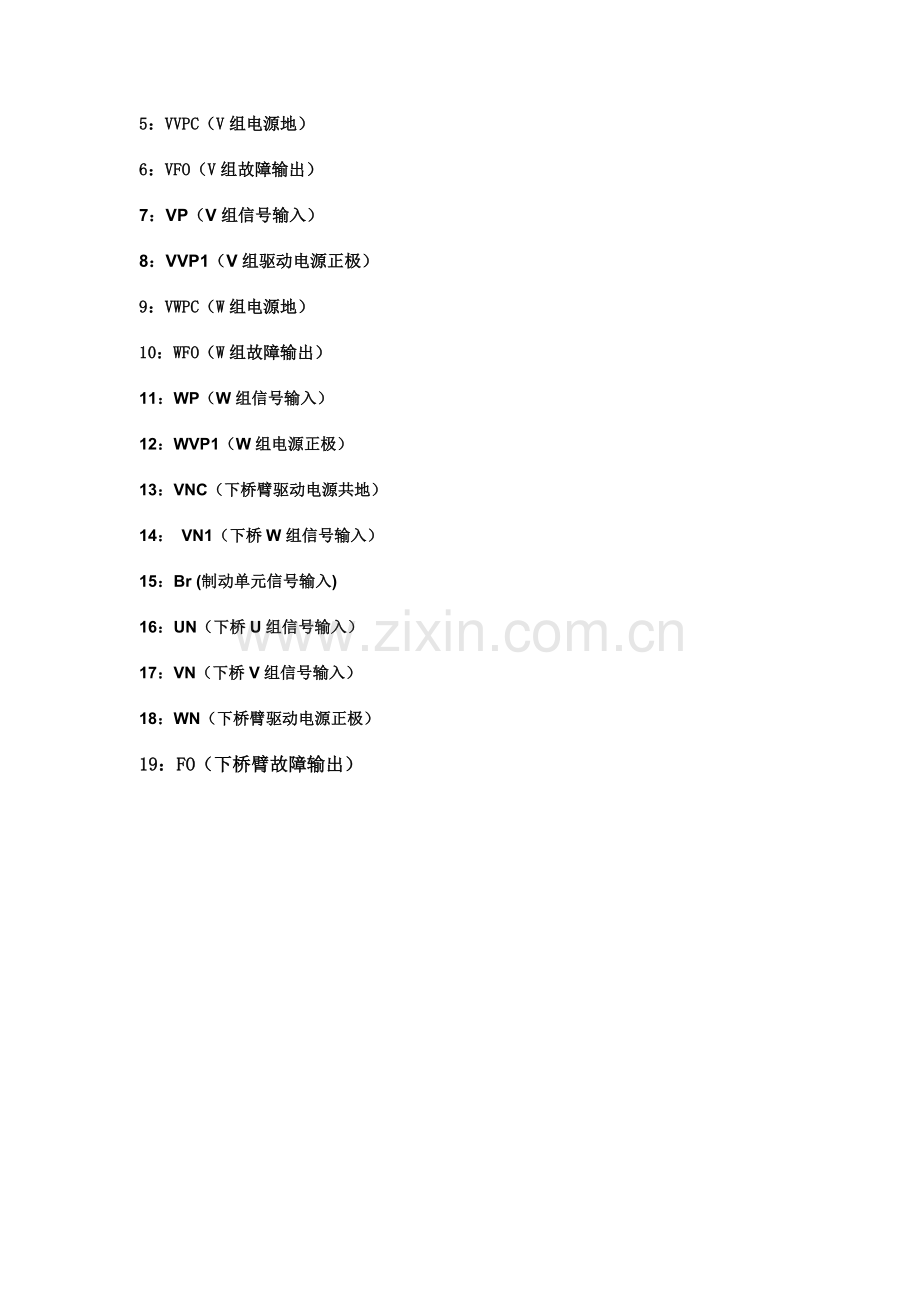

5：VVPC（V组电源地）
6：VFO（V组故障输出）
7：VP（V组信号输入）
8：VVP1（V组驱动电源正极）
9：VWPC（W组电源地）
10：WFO（W组故障输出）
11：WP（W组信号输入）
12：WVP1（W组电源正极）
13：VNC（下桥臂驱动电源共地）
14： VN1（下桥W组信号输入）
15：Br (制动单元信号输入)
16：UN（下桥U组信号输入）
17：VN（下桥V组信号输入）
18：WN（下桥臂驱动电源正极）
19：FO（下桥臂故障输出）

  产品概述：
该款智能功率模块采用绝缘基板工艺，内置优化后的栅级驱动和保护电路，非常适合用于频率高达20KHZ功率变换场合。
产品特点：
l        完整的功率输出电路，直接连接负载。
l        内置栅极驱动电路。
l        保护电路：
-短路保护；
-过温保护，内置温度探头。
-驱动电压欠压保护。
l         采用第五代低功耗IGBT管芯。
l         7.5KW电机适用
应用领域：
l         UPS
l         变频器
l         电机/司服 控制
l       变频电源
最大额定值：
定义对象
符号
最大额定值
单位
功率器件的结温
Tj
-20—150
℃
储存温度
Tstg
-40-125
℃
环境温度
Tc
-20-100
℃
直流母线电压(P-N 端电压)
Vcc
550
V
过压保护值
Vcc(prot)
400
V
绝缘耐压
Viso
2500
V
IGBT 变频侧

集电极-发射极电压
Vces
600
V
集电极电流（Ｔc=25）
±Ic
75
A
集电极峰值电流（Ｔc=25）
±Icp
150
A
集电极功耗（Ｔc=25）
Pc
297
W
IGBT 制动侧

集电极－发射极电压
Vces
600
V
集电极电流（Ｔc=25）
±Ic
50
A
集电极峰值电流（Ｔc=25）
±Icp
100
A
集电极功耗（Ｔc=25）
Pc
228
W
二极管正向电流
If
50
A
控制侧

驱动电压
VD
20
V
输入信号电压
VCIN
20
V
故障输出信号电压
VFO
20
V
故障输出信号电流
IFO
20
mA
机械和电气特性：
窗体顶端

定义对象

符号

测试条件
最小值
典型值
最大值

单位
IGBT变频侧

集电极－发射极关断电流
Ices
VCE=VCES,VD=15V,Tj=25℃
－
－
1.0
mA
VCE=VCES,VD=15V,Tj=125℃
－
－
10
mA
二极管正向电压
VEC
Ic=25A,Vcin=15V,VD=15V
－
2.5
3.5
V
饱和压降

Vsat

VD=15V,VCIN=0V,Ic=25A,Tj=25℃
－
1.8
2.3
V
VD=15V,VCIN=0V,Ic=25A,Tj=125℃
－
1.9
2.4
V
　开关时间

Ton

0.5
1.0
2.5
μs
trr
VD=15V,VCIN=0-15V,Ic=25A,Tj=125℃
－
0.5
0.8
μs
tc(on)
Vcc=600V
－
0.4
1.0
μs
toff

－
2.0
3.0
μs
tc off
－
0.7
1.2
μs
IGBT制动侧

集电极－发射极关断电流
Ices
VCE=VCES,VD=15V,Tj=25℃
VCE=VCES,VD=15V,Tj=125℃
－
－
1.0
mA
－
－
10
mA
二极管正向电压
VFM
IF=15A
－
2.5
3.5
V
饱和压降

Vsat
VD=15V,VCIN=0V,Ic=25A,Tj=25℃
－
1.8
2.3
V
t)
VD=15V,VCIN=0V,Ic=25A,Tj=125℃
－
1.9
2.4
V
控制侧

短路电流
　SC
　　变频侧
100
－
－
A

　　　　　　制动侧
50
－
－
A
短路延时
TSC
VD=15V
－
0.2
－
μs
过温保护

OT
触发式测试
135
145
155
℃
OTR
过热复位
－
125
－
℃
驱动电压欠压保护
UV
触发式测试
11.5
12
12.5
V
UVR
欠压复位
－
12.5
－
V
驱动电流

ID
VD=15V,VCIN=15V,WN-VNC(下三桥总耗电流)
－
20
30
mA
VD=15V,VCIN=15V，（上桥每组耗用电流）
－
5
10
mA
输入“打开”阈值
Von

加在输入信号端与地之间的电压
1.2
1.5
1.8
mA
输入“关闭”阈值
Voff
1.7
2.0
2.3
mA

故障输出电流
Ifo H
VD=15V,VCIN=15V
－
－
0.01
mA
IfoL
VD=15V,VCIN=15V
－
10
15
mA
故障输出脉宽
tfo
VD=15V
1.0
1.8
－
mS
热阻特性

变频部分瞬态热组

Rth
每只IGBT部分
－
－
0.26
C/W
Rth
续流二极管部分
－
－
0.39
C/W
制动部分瞬态热阻
Rth
IGBT部分
－
－
0.36
C/W
Rth
续流二极管部分
－
－
0.60
C/W
连接热阻
Rth
基板温度到结温
－
－
0.038
C/W
推荐工作参数

直流母线电压
Vcc
加在P-N之间的电压

<
400
V
驱动电压
VD
加在驱动电源侧
13.5
15.0
16.5
V
输入“开”电压
VCIN
加在信号输入端

≤
0.8
V
输入“关”电压
Vcin
加在信号输入端

≥
9.0
V
载波频率
fpwm
输入信号的频率

≤
20
KHZ
死区时间
Td
防止上下臂直接短路

≥
2.0
us
接口参考：
1.         为了系统稳定安全，建议使用光耦隔离方式；
2.         电源是整个变频系统的心脏，所以建议使用4组隔离电源供给IPM使用；
3.         吸收电容是消除DV/DT浪涌电压的关键元件，建议使用有效突波专用吸收电容；
4.         主电路的滤波电容是整个变频器的容量储存介质，建议使用等容量电解并联使用。
5.         详细参数请参阅上海嘉尚编制的IPM设计手册光盘。

信号接口原理图

                                                  电源的构成
立即下载数据手册：
推荐参考：
1.         JS158是8路隔离反激式60W开关电源，几乎囊括所有变频或伺服驱动器所需要的电源。用户可以用他轻松构建自己的系统电源；
2.         4504全称：HCPL4504，是IPM专用的美国安捷伦高速光耦，瞬时隔离达15KV/uS；
3.         PC817：日本夏普的通用型低速光耦 ，用来隔离FO输出口；
4.         吸收电容：美国CDE941系列，吸收浪涌效果显著，确保IPM不会因为高DV/DT而损坏。
5.         滤波电容：推荐使用105度120HZ的长寿命电解电容；建议同容量为680uF共4只电容并联使用；
6.         导热硅脂：确保表面长期不干才能有效散热。推荐使用TLZ系列；
7.        散热器：推荐使用JS系列风扇嵌入型散热器，0607合金铝，面积为180mm*155mm；
9.         过热保护：此款IPM不具有过热保护能力，考虑到温升和环境温度，设计过热保护我们推荐温度探头T255；
11.     整流桥：嘉尚公司推荐使用CELL型桥堆，发热量小，效率高，耐冲击电流大。
