proe模具设计-模具镶件的拆分种类及方法PPT课件.ppt

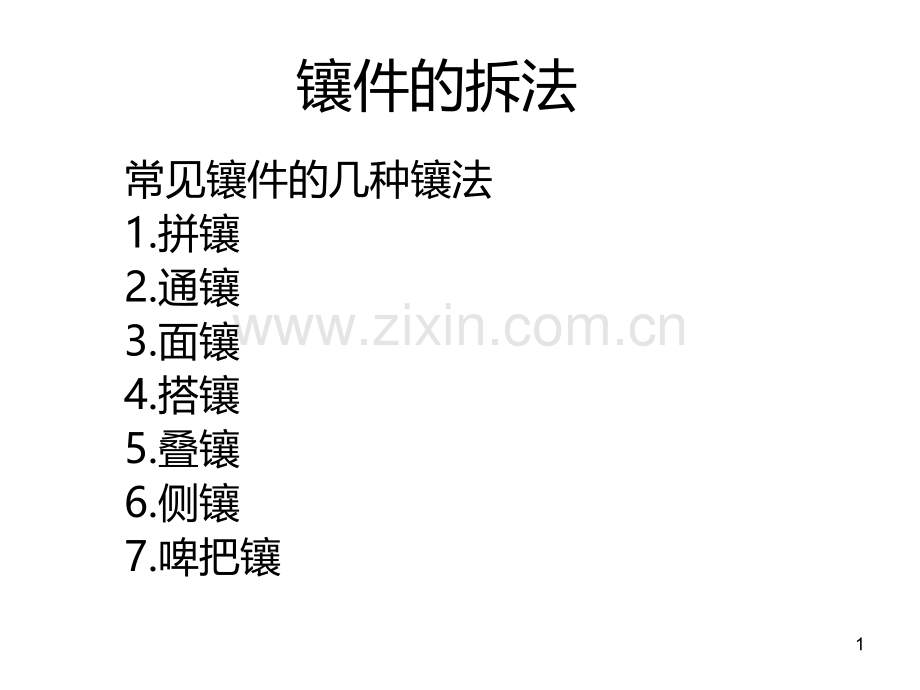

镶件的拆法常见镶件的几种镶法1.拼镶2.通镶3.面镶4.搭镶5.叠镶6.侧镶7.啤把镶1一、拼镶的作用及优点1.分散加工，缩短加工周期2.避免火花机加工，缩短加工周期，同时提高PL面加工精度，可使用磨床3.减少线割的时间及工作量4.方便调整修正适用范围：骨位多，形状相对规则QQ:527880928 Http:/Pro/e模具设计交流2二、通镶的作用及优点A：作用或优点1.利于加工，减小EDM（电极）时间,利于抛光，利于排气，走料，方便修改2.利于控制尺寸精度B：适用范围镶呵，镶骨的柱、孔C.固定方式底收螺丝，作管钉，原身杯头，镶杯头3二、通镶的作用及优点1.无EDM加工，抛光方便，排气好QQ:527880928 Http:/Pro/e模具设计交流4通镶件的固定方式优先顺序是：收螺丝，作管钉（小件）-作杯头-作镶件杯头（大件）通镶件的固定方式，按顺序使用QQ:527880928 Http:/Pro/e模具设计交流5面镶镶件A.作用及优点1.利于加工，将大工作上难加工或难于控制精度的加转成小件加工2.方便走运水3.降低成本，将线割转变CNC4.便于控制和调整尺寸5.避免明显外观上有镶件痕B.适用范围镶呵，镶骨，镶柱孔6搭底镶件A.作用及优点1.利于加工，缩短工时，避免使用火花机，方便线割，例：齿轮2.便于控制尺寸精度3.方便排气4.可以避免啤件较明显的外观位有镶件痕5.方便出模B.适用范围：深骨，深型腔QQ:527880928 Http:/Pro/e模具设计交流7搭底镶件线割：不用EDM，简化加工，同时保证精度，（齿轮）8叠镶 镶件A：作用及优点1.利于加工，方便抛光，可以处理倒扣加工2.利于控制尺寸3.转移镶件痕的位置B：适用范围倒扣位置，骨位底不允许有镶件痕QQ:527880928 Http:/9侧镶 镶件A：作用及优点1.利于加工，2.方便排气3.尺寸好控制10啤把镶 镶件A：作用1.可以将镶件与孔的间隙作到零配合，避免批锋的产品B：适用范围1.对于易出批锋的料如PA2.外观要求特高的产品，如手机，电话按钮位置11啤把镶 镶件QQ:527880928 Http:/Pro/e模具设计交流12啤把镶 镶件啤把镶：按产品斜度走，方便不同做挂台通镶：用的比较多，直接COPY面延伸到选定面（需做定位）13火山口镶件A：作用1.可以将镶件与孔的间隙作到零配合，避免批锋的产品B：适用范围1.对于易出批锋的料如PA2.外观要求特高的产品，如手机，电话按钮位置QQ:527880928 Http:/Pro/e模具设计交流14
