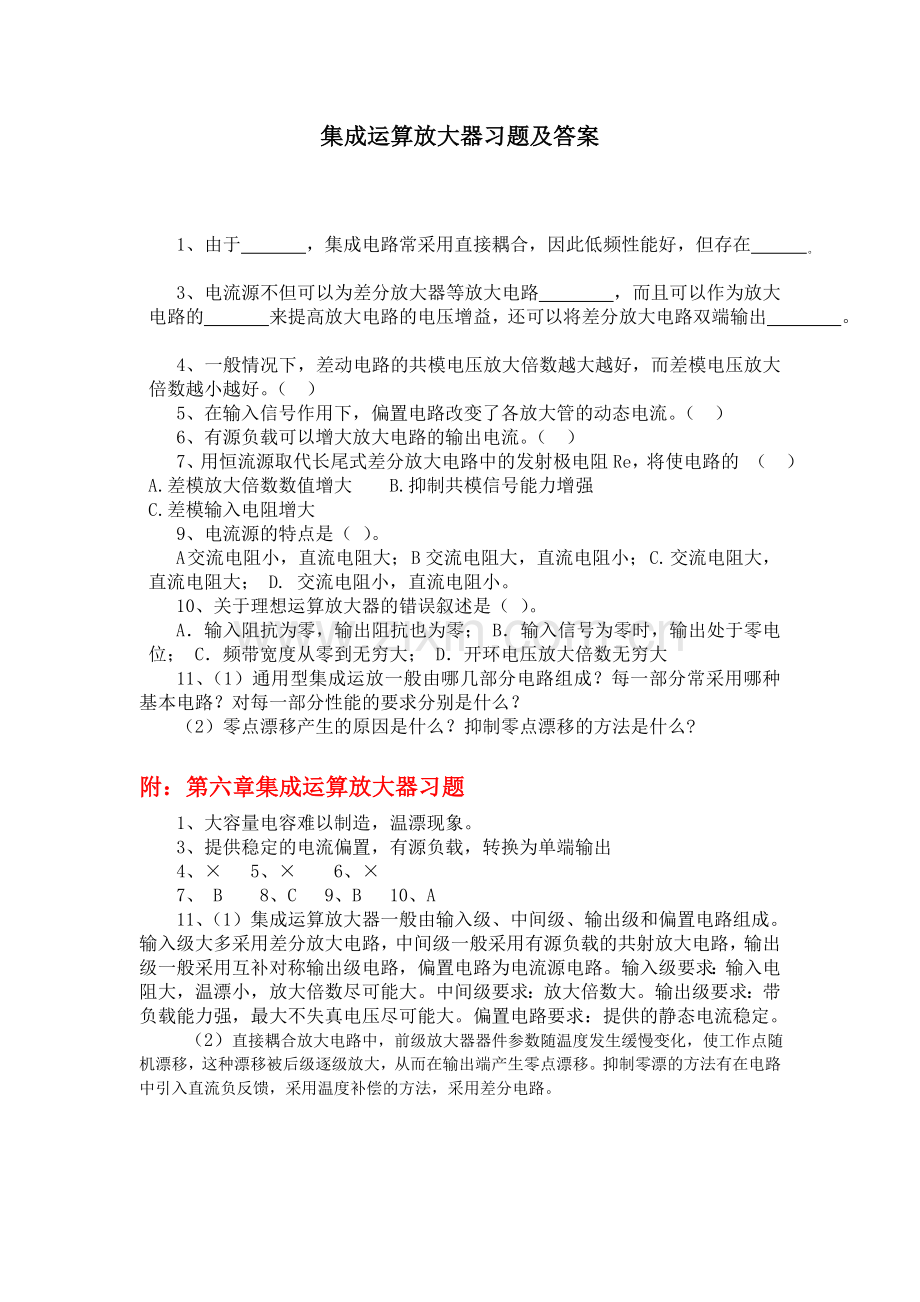

集成运算放大器习题及答案

1、由于 ，集成电路常采用直接耦合，因此低频性能好，但存在 。

3、电流源不但可以为差分放大器等放大电路 ，而且可以作为放大电路的 来提高放大电路的电压增益，还可以将差分放大电路双端输出 。

4、一般情况下，差动电路的共模电压放大倍数越大越好，而差模电压放大倍数越小越好。（ ）
5、在输入信号作用下，偏置电路改变了各放大管的动态电流。（ ）
6、有源负载可以增大放大电路的输出电流。（ ）
7、用恒流源取代长尾式差分放大电路中的发射极电阻Re，将使电路的 （ ）
A.差模放大倍数数值增大 B.抑制共模信号能力增强
C.差模输入电阻增大
9、电流源的特点是（ ）。
A 交流电阻小，直流电阻大； B交流电阻大，直流电阻小； C. 交流电阻大，直流电阻大； D. 交流电阻小，直流电阻小。
10、关于理想运算放大器的错误叙述是（ ）。
A．输入阻抗为零，输出阻抗也为零； B．输入信号为零时，输出处于零电位； C．频带宽度从零到无穷大； D．开环电压放大倍数无穷大
11、（1）通用型集成运放一般由哪几部分电路组成？每一部分常采用哪种基本电路？对每一部分性能的要求分别是什么？
（2）零点漂移产生的原因是什么？抑制零点漂移的方法是什么?

附：第六章集成运算放大器习题
1、大容量电容难以制造，温漂现象。
3、提供稳定的电流偏置，有源负载，转换为单端输出
4、× 5、× 6、×
7、 B 8、C 9、B 10、A
11、（1）集成运算放大器一般由输入级、中间级、输出级和偏置电路组成。
输入级大多采用差分放大电路，中间级一般采用有源负载的共射放大电路，输出级一般采用互补对称输出级电路，偏置电路为电流源电路。输入级要求：输入电阻大，温漂小，放大倍数尽可能大。中间级要求：放大倍数大。输出级要求：带负载能力强，最大不失真电压尽可能大。偏置电路要求：提供的静态电流稳定。
（2）直接耦合放大电路中，前级放大器器件参数随温度发生缓慢变化，使工作点随机漂移，这种漂移被后级逐级放大，从而在输出端产生零点漂移。抑制零漂的方法有在电路中引入直流负反馈，采用温度补偿的方法，采用差分电路。
