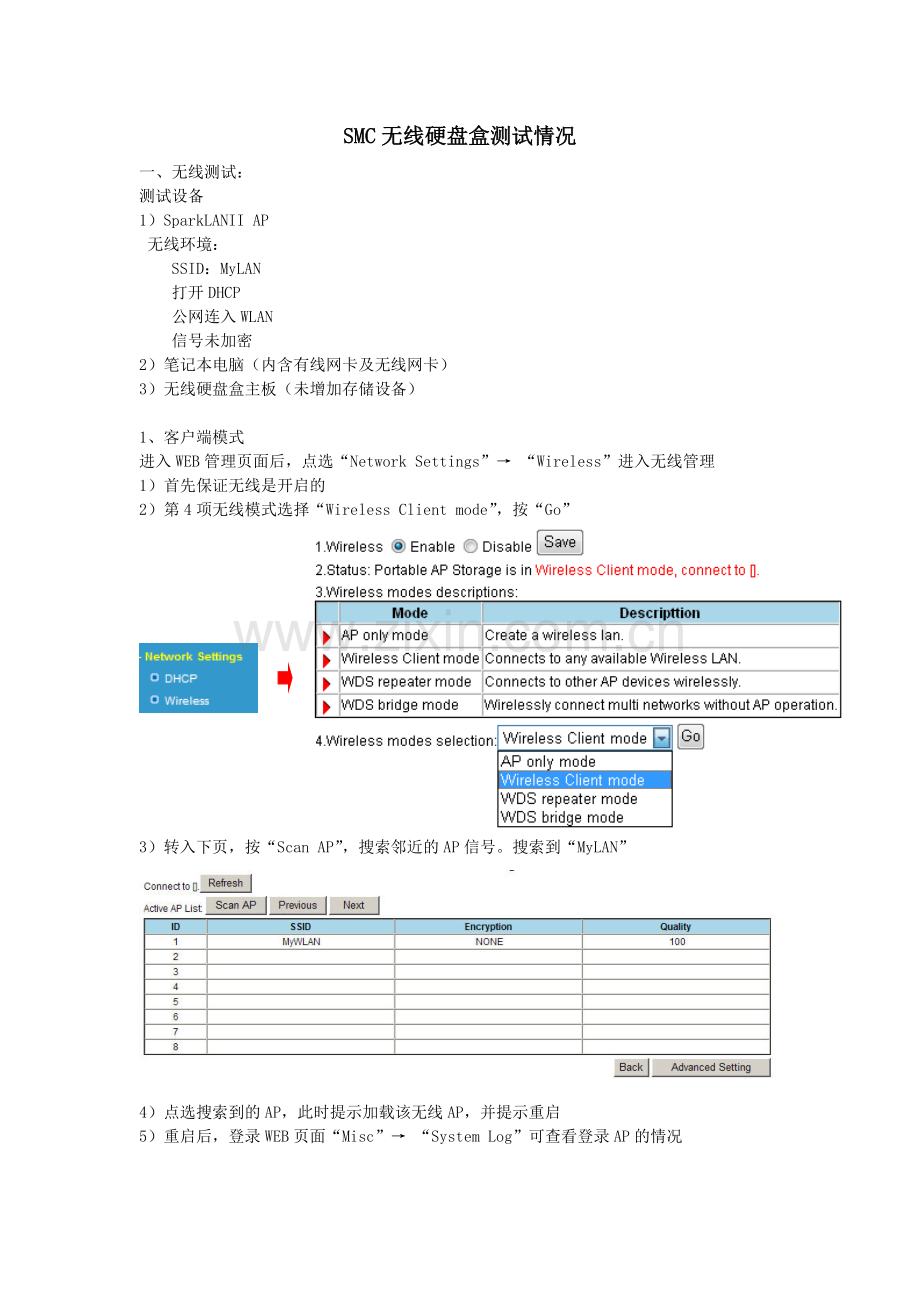

SMC无线硬盘盒测试情况
一、无线测试：
测试设备
1）SparkLANII AP
无线环境：
SSID：MyLAN
打开DHCP
公网连入WLAN
信号未加密
2）笔记本电脑（内含有线网卡及无线网卡）
3）无线硬盘盒主板（未增加存储设备）

1、客户端模式
进入WEB管理页面后，点选“Network Settings”→ “Wireless”进入无线管理
1）首先保证无线是开启的
2）第4项无线模式选择“Wireless Client mode”，按“Go”

3）转入下页，按“Scan AP”，搜索邻近的AP信号。搜索到“MyLAN”

4）点选搜索到的AP，此时提示加载该无线AP，并提示重启

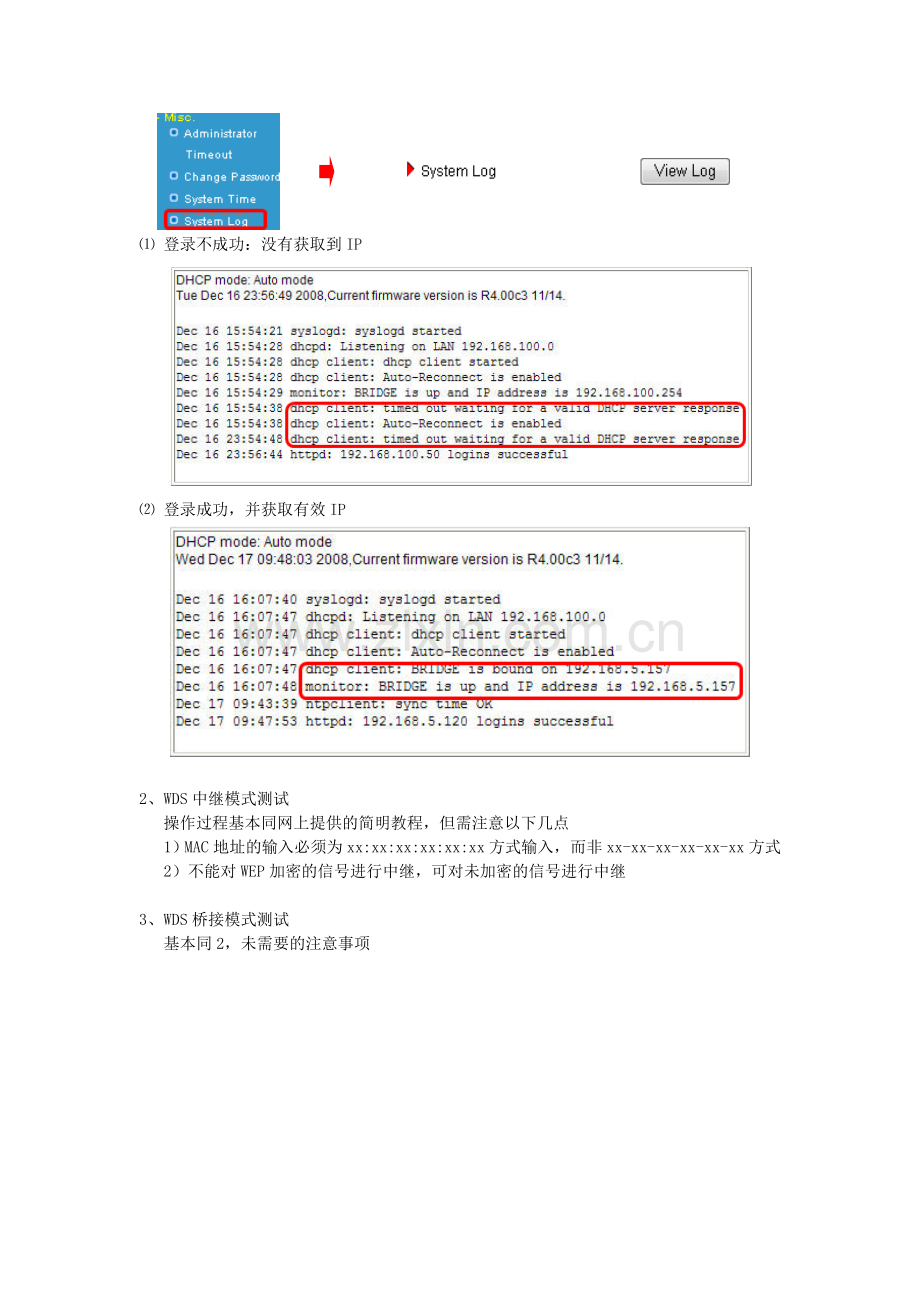

5）重启后，登录WEB页面“Misc”→ “System Log”可查看登录AP的情况

⑴ 登录不成功：没有获取到IP

⑵ 登录成功，并获取有效IP

2、WDS中继模式测试
操作过程基本同网上提供的简明教程，但需注意以下几点
1）MAC地址的输入必须为xx:xx:xx:xx:xx:xx方式输入，而非xx-xx-xx-xx-xx-xx方式
2）不能对WEP加密的信号进行中继，可对未加密的信号进行中继

3、WDS桥接模式测试
基本同2，未需要的注意事项

二、U盘加载测试
测试设备
1）设备同上
2）增加128M USB闪存盘

插入无线硬盘盒的USB2口，在WEB管理页面可以看到相应的USB口检测的硬件的加入。

进入“Downland Assistant”菜单栏“Add Job”，

操作“Browee”，却找不到相应U盘目录，只能看到一个C盘符

只能对加装的U盘进行手动加载
1）通过“运行”→ 输入“CMD“，在DOS窗口再输入“Telnet WMU-6000FS”并回车
2）输入用户名“ROOT”，密码“airlive”，登录系统
3）输入“fdisk -l”，可见检测到的U盘信息等内容，表示新插入的U盘是挂靠在系统的sda1下

4）输入“mkdir /mnt/usb”
5）输入“mount /dev/sda1 /mnt/usb”
6）输入“cd /mnt/usb”
7）输入“ls”,可显示U盘中的内容，说明加载U盘成功

8）回到WEB管理页面，按“Browse”，此时可看到USB目录，再其中选择文件下载存放目录
9）因选择的是HTTP下载方式，则在“HTTP URL”栏输入HTTP下载的文件路径，并在“Job Name”栏输入用于识别的名称
10)通过“Status”菜单内“LOG”可见以下内容

11）通过登录无线硬盘盒的DOS窗口，输入“ls”显示U盘内文件清单，可见下载的文件已在那了

三、固件升级/恢复

尝试将固件升级到WMU-6500fs，并升级成功。
升级方法
  1、用tftp方式刷新。【刷新前，需先将AP恢复出厂设置】
注： 这步千万要做哦，下面说明为什么。。。。
  2、同时按住AP侧面2个按钮，然后接通电源。等待左边1排4个灯快速闪烁时松开。
  3、点开始--运行---  ping 192.168.123.254 -t  看看电脑与AP之间通信是否正常 有出现TTL=XX位正确
  4、点开始---运行---cmd  然后会跳出1个DOS窗口 里面有显示类是C:\Documents and Settings\Administrator这样的路径
  5、在XP界面将固件文件‘6000_6500.img’复制到C:\Documents and Settings\Administrator【按照你自己显示的路径来】
  6、在DOS模式下输入tftp -i 192.168.123.254 put 6000_6500.img【6000_6500.img按照你需要刷新的固件名称填写】
  7、等待1分钟左右系统会提示固件上传完毕。将电源拔掉再插上即可

进入FS6500的WEB界面，界面是简洁多了，可惜的是针对磁盘的操作也被简洁掉了，导致无法界面内找到加载的U盘，当然FTP/HTTP/BT到U盘全不行了。

只能刷回原固件，刷新方法同上，但忽略了第一步，刷了多次都刷不回去（上传固件速度很快，大致在2～3秒就传完了，实际正常时间需50秒左右），每次都看到的6500FS固件界面，猴急啊。现在知道为什么第一步不能少了吧
从其他固件刷回wmu-6000fs的固件后，存在telnet登录不上的问题，解决方法如下：
1、打开 Web 管理界面:
2、选择 “Download Assistant”→ HTTP download
3、在“Job Name”输入 whatever
4、“URL”输入 $(telnetd)
5、将“Save to”选择为“/C”，再点击“SAVE” 按钮

6、 在DOS窗口Telnet wmu-6000fs，输入用户名:root 密码:airlive，即可登录.
7、 确定可以Telnet之后，在任务列表里删除你刚才添加的http任务
问题：关机或重启后，需再次设置，才能telnet，
解决方法：刷SGB100的固件就可以了。

四、CF卡替代硬盘测试
测试设备
1）SparkLANII AP
无线环境：
SSID：MyLAN
打开DHCP
公网连入WLAN
信号未加密
2）笔记本电脑（内含有线网卡及无线网卡）
3）无线硬盘盒主板
4）1G CF卡
5）CF转IDE转接卡

使用1G的CF卡代替3.5寸IDE硬盘成功，基本没有什么悬念。
注意事项：
1、CF卡必须使用CF转IDE转接卡（笔记本用的是44pin），才能与无线硬盘盒配合使用，转接卡跳线使用Master
2、可能会存在硬件干涉：转接卡不能很合适的插在IDE接口上，只能斜着插。需通过斜口钳修剪转接卡IDE接口排针的焊接部位突出部分，再插上去后，就不存在干涉问题了

干涉，斜着插 → 剪排针引脚 → 不再干涉了
1） 通电通过WEB页面，可见1G CF卡已被识别

2）进行BT下载测试，在选择“Save to”必须选择为“/C”，下载没有问题。

初步估计使用SD转IDE应该也不会有什么问题，但仍会存在硬件干涉的问题，其次在杭州电子市场没找到相应转接卡，也就没有进行相应的测试，有条件的朋友可测试下。
但具了解SD转接卡的价格可比CF的贵3倍
