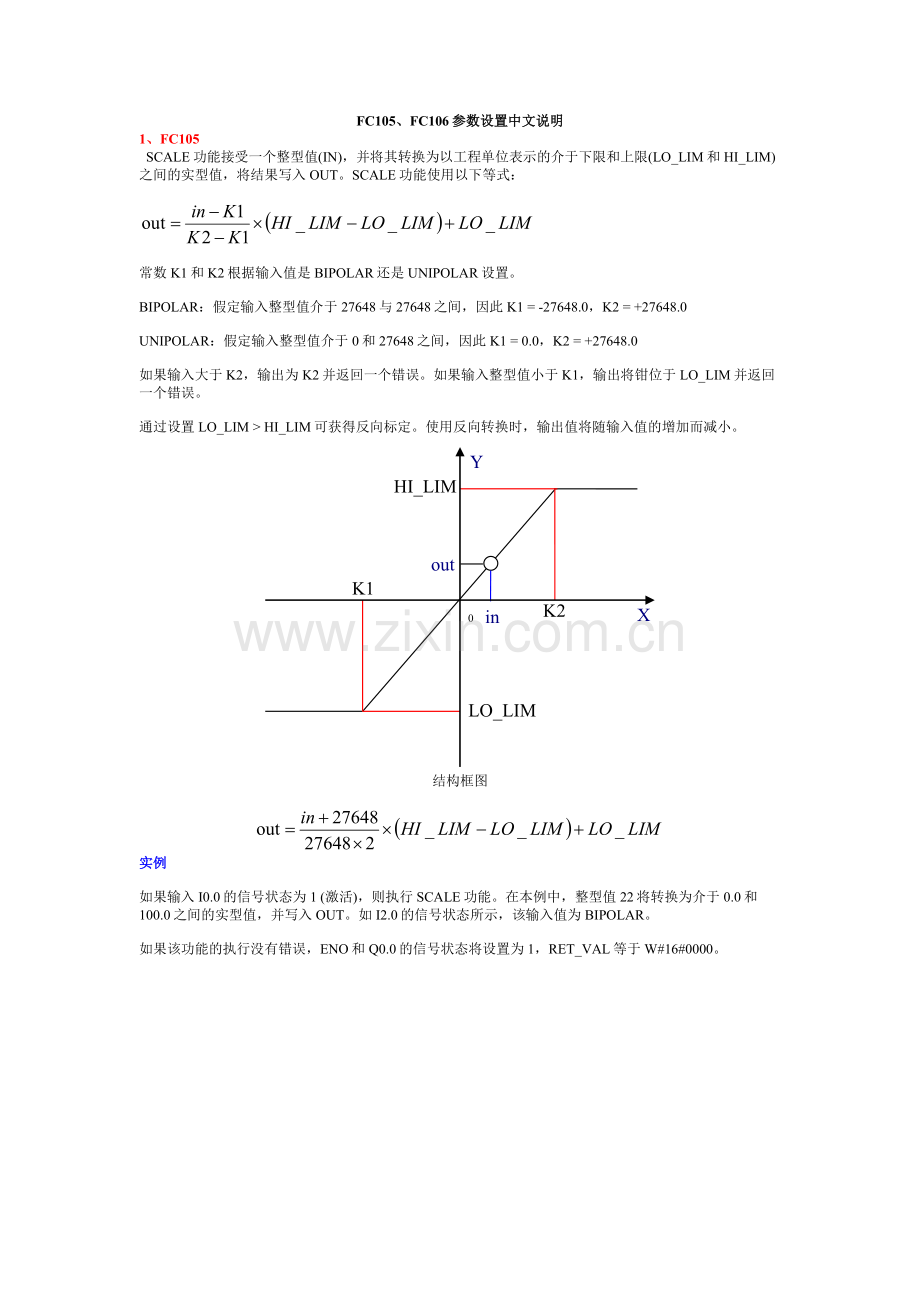

FC105、FC106参数设置中文说明
1、FC105
SCALE功能接受一个整型值(IN)，并将其转换为以工程单位表示的介于下限和上限(LO_LIM和HI_LIM)之间的实型值，将结果写入OUT。SCALE功能使用以下等式：

常数K1和K2根据输入值是BIPOLAR还是UNIPOLAR设置。

BIPOLAR：假定输入整型值介于 27648与27648之间，因此K1 = -27648.0，K2 = +27648.0

UNIPOLAR：假定输入整型值介于0和27648之间，因此K1 = 0.0，K2 = +27648.0

如果输入大于K2，输出为K2并返回一个错误。如果输入整型值小于K1，输出将钳位于LO_LIM并返回一个错误。

HI_LIM
LO_LIM
K1
K2
in
out

X
Y
通过设置LO_LIM > HI_LIM可获得反向标定。使用反向转换时，输出值将随输入值的增加而减小。

结构框图

实例

如果输入I0.0的信号状态为1 (激活)，则执行SCALE功能。在本例中，整型值22将转换为介于0.0和100.0之间的实型值，并写入OUT。如I2.0的信号状态所示，该输入值为BIPOLAR。

如果该功能的执行没有错误，ENO和Q0.0的信号状态将设置为1，RET_VAL等于W#16#0000。

此主题相关图片

2、FC106

UNSCALE功能接收一个以工程单位表示、且标定于下限和上限(LO_LIM和HI_LIM)之间的实型输入值(IN)，并将其转换为一个整型值。将结果写入OUT。
UNSCALE功能使用以下等式：

OUT = [ ((IN-O_LIM)/(HI_LIM-O_LIM)) * (K2-K1) ] + K1，并根据输入值是BIPOLAR还是UNIPOLAR设置常数K1和K2。

BIPOLAR：假定输出整型值介于 27648和27648之间，因此，K1 = -27648.0，K2 = +27648.0

UNIPOLAR：假定输出整型值介于0和27648之间，因此，K1 = 0.0，K2 = +27648.0

如果输入值超出LO_LIM和HI_LIM范围，输出(OUT)将钳位于距其类型(BIPOLAR或UNIPOLAR)的指定范围的下限或上限较近的一方，并返回一个错误。

如果输入值超出LO_LIM和HI_LIM范围，输出(OUT)将钳位于距其类型(BIPOLAR或UNIPOLAR)的指定范围的下限或上限较近的一方，并返回一个错误。
ENO的信号状态将设置为0，RET_VAL等于W#16#0008。

实例

如果输入I0.0的信号状态为1 (激活)，则执行UNSCALE功能。在本例中，标定于0.0和100.0之间的实型值50.03978588，将转换为一个整型值，并写入OUT
。如I2.0的信号状态所示，该输入值为BIPOLAR。

如果该功能的执行没有错误，ENO和Q0.0的信号状态将设置为1，RET_VAL等于W#16#0000。
