VLAN间路由的配置
举例：完成VLAN10、VLAN20、VLAN30三个VLAN之间的通信

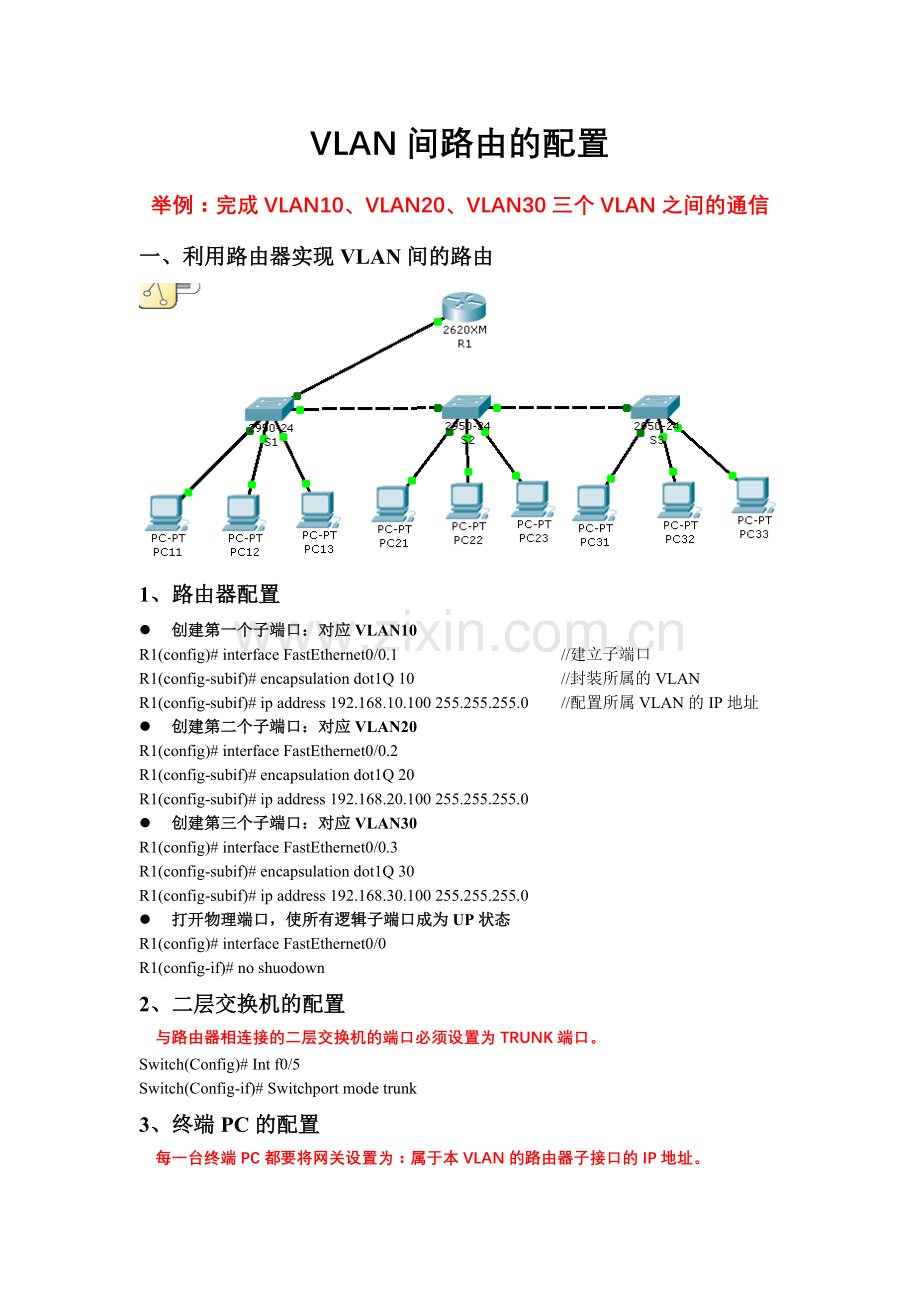

一、利用路由器实现VLAN间的路由

1、路由器配置
l 创建第一个子端口：对应VLAN10
R1(config)# interface FastEthernet0/0.1 //建立子端口
R1(config-subif)# encapsulation dot1Q 10 //封装所属的VLAN
R1(config-subif)# ip address 192.168.10.100 255.255.255.0 //配置所属VLAN的IP地址
l 创建第二个子端口：对应VLAN20
R1(config)# interface FastEthernet0/0.2
R1(config-subif)# encapsulation dot1Q 20
R1(config-subif)# ip address 192.168.20.100 255.255.255.0
l 创建第三个子端口：对应VLAN30
R1(config)# interface FastEthernet0/0.3
R1(config-subif)# encapsulation dot1Q 30
R1(config-subif)# ip address 192.168.30.100 255.255.255.0
l 打开物理端口，使所有逻辑子端口成为UP状态
R1(config)# interface FastEthernet0/0
R1(config-if)# no shuodown
2、二层交换机的配置
与路由器相连接的二层交换机的端口必须设置为TRUNK端口。
Switch(Config)# Int f0/5
Switch(Config-if)# Switchport mode trunk
3、终端PC的配置
每一台终端PC都要将网关设置为：属于本VLAN的路由器子接口的IP地址。

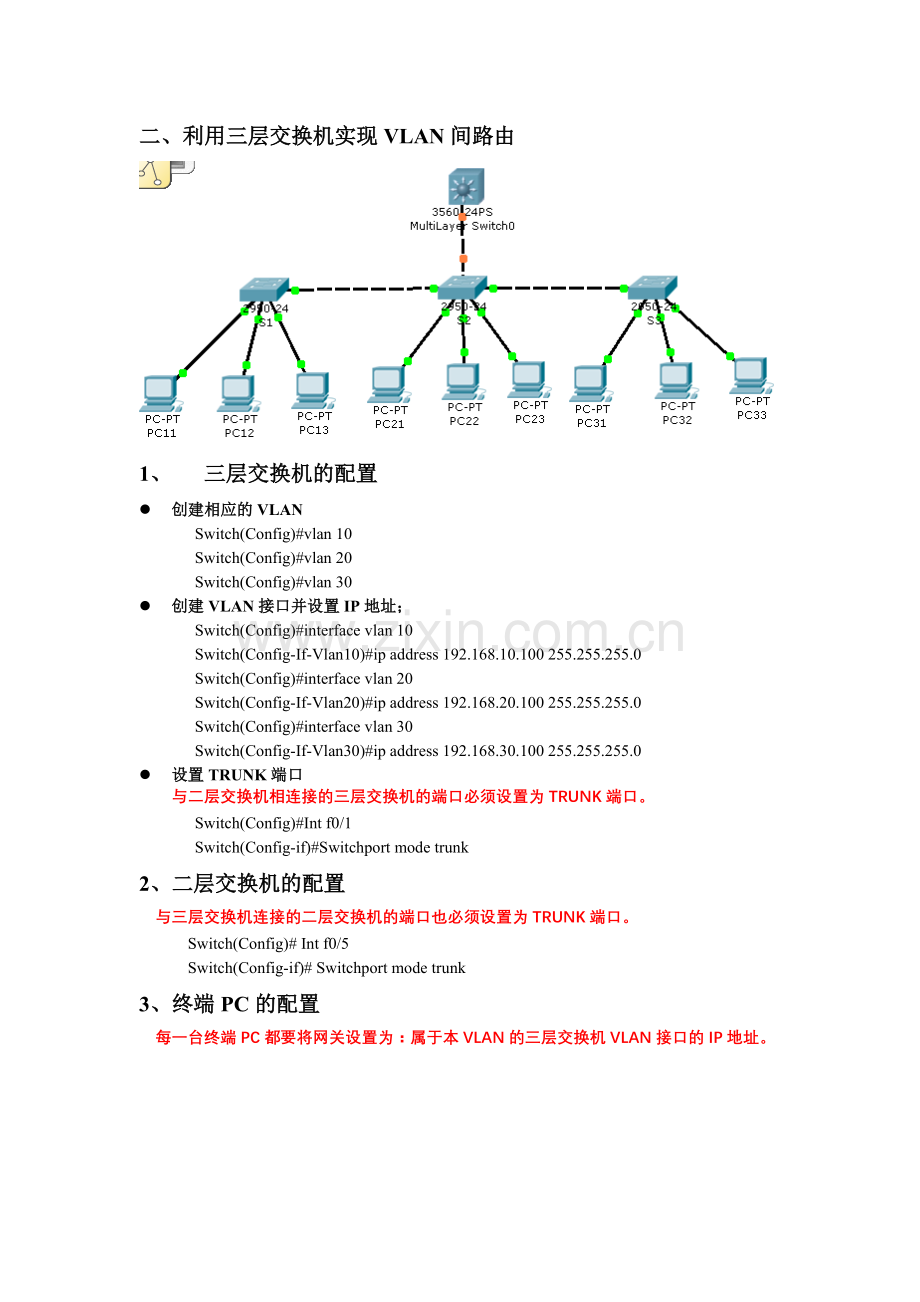

二、利用三层交换机实现VLAN间路由

1、 三层交换机的配置
l 创建相应的VLAN
Switch(Config)#vlan 10
Switch(Config)#vlan 20
Switch(Config)#vlan 30
l 创建VLAN接口并设置IP地址；
Switch(Config)#interface vlan 10
Switch(Config-If-Vlan10)#ip address 192.168.10.100 255.255.255.0
Switch(Config)#interface vlan 20
Switch(Config-If-Vlan20)#ip address 192.168.20.100 255.255.255.0
Switch(Config)#interface vlan 30
Switch(Config-If-Vlan30)#ip address 192.168.30.100 255.255.255.0
l 设置TRUNK端口
与二层交换机相连接的三层交换机的端口必须设置为TRUNK端口。
Switch(Config)#Int f0/1
Switch(Config-if)#Switchport mode trunk
2、二层交换机的配置
与三层交换机连接的二层交换机的端口也必须设置为TRUNK端口。
Switch(Config)# Int f0/5
Switch(Config-if)# Switchport mode trunk
3、终端PC的配置
每一台终端PC都要将网关设置为：属于本VLAN的三层交换机VLAN接口的IP地址。
