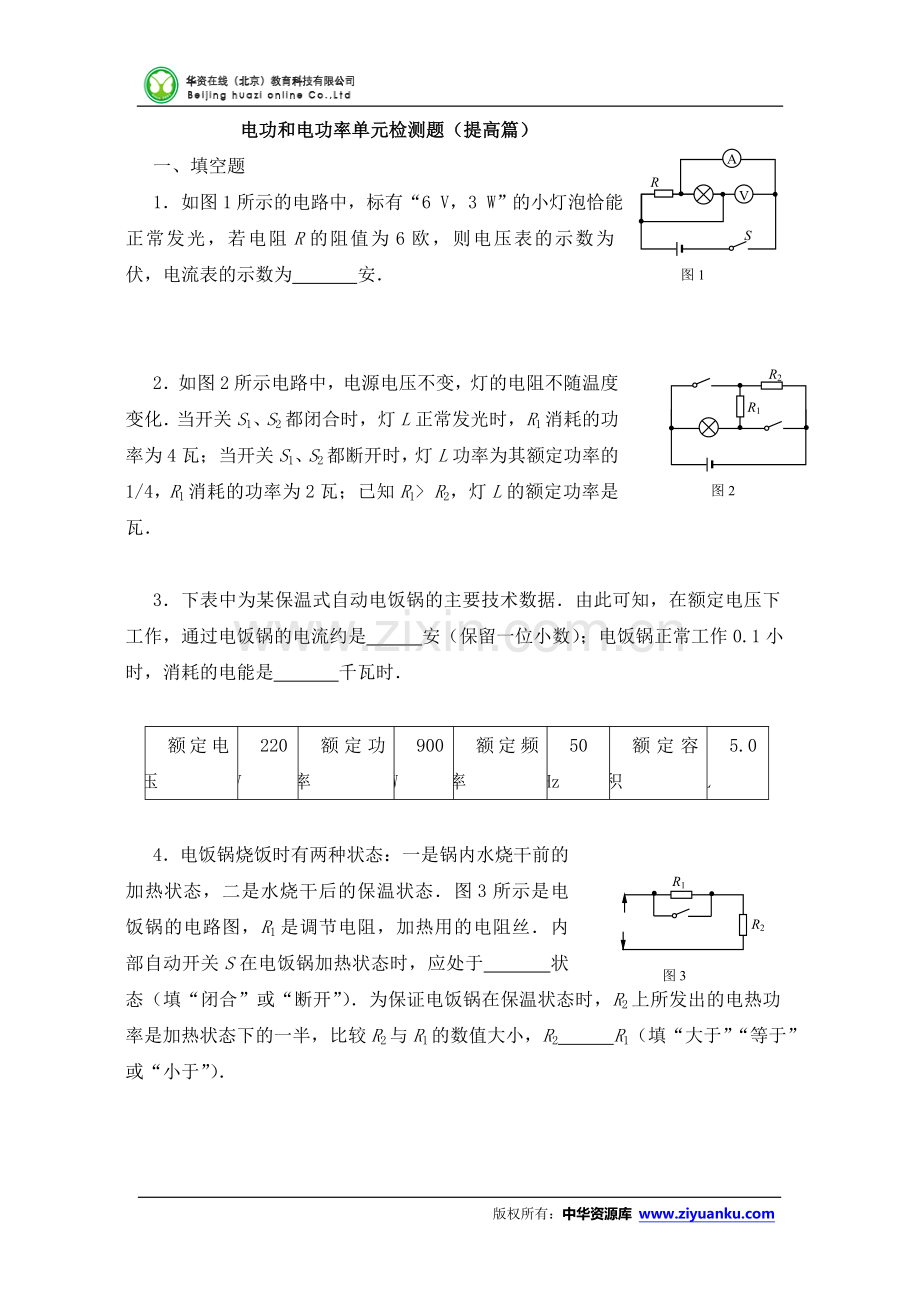

电功和电功率单元检测题（提高篇）

图1
V
A
S
R
L
一、填空题
1．如图1所示的电路中，标有“6 V，3 W”的小灯泡恰能正常发光，若电阻R的阻值为6欧，则电压表的示数为 伏，电流表的示数为 安．

图2
S1
R2
L
R1
S2

2．如图2所示电路中，电源电压不变，灯的电阻不随温度变化．当开关S1、S2都闭合时，灯L正常发光时，R1消耗的功率为4瓦；当开关S1、S2都断开时，灯L功率为其额定功率的1/4，R1消耗的功率为2瓦；已知R1> R2，灯L的额定功率是 瓦．

3．下表中为某保温式自动电饭锅的主要技术数据．由此可知，在额定电压下工作，通过电饭锅的电流约是 安（保留一位小数）；电饭锅正常工作0.1小时，消耗的电能是 千瓦时．

额定电压
220 V
额定功率
900 W
额定频率
50 Hz
额定容积
5.0L

图3
R2
R1
S
U

4． 电饭锅烧饭时有两种状态：一是锅内水烧干前的加热状态，二是水烧干后的保温状态．图3所示是电饭锅的电路图，R1是调节电阻，加热用的电阻丝．内部自动开关S在电饭锅加热状态时，应处于 状态（填“闭合”或“断开”）．为保证电饭锅在保温状态时，R2上所发出的电热功率是加热状态下的一半，比较R2与R1的数值大小，R2 R1（填“大于”“等于”或“小于”）．

5．把一标有“36 V，9 W”的灯泡与滑动变阻器串联接在电源上，可组成一个亮度可调的电路．为使滑动变阻器从一端滑动到另一端时，灯泡的功率在4瓦~9瓦之间变化，则电源两极间的电压应为 伏，滑动变阻器的最大阻值为 欧．（设灯丝电阻不随温度变化）
图4
R1
U
V
P
S

6．如图4所示，电源电压一定，当P置于中点时，电压表的示数为6伏，当P置于右端时，电阻R1在30秒内产生100焦的热量，电压表示数为10伏，则电阻R1= 欧．

二、 选择题
1．两个分别标有“220 V，25 W”和“110 V，25 W”的灯泡，则 （ ）
A．它们的电阻相同
B．将它们并联在同一电路中，电功率相同
C．将它们串联在同一电路中，电功率相同
D．它们的额定功率相同
图5
L
P
S
a
b

2．如图5所示，已知灯泡标有“4 V，4 W”字样，滑动变阻器阻值为0～8欧，当滑片P移到端点a时，小灯泡正常发光，当滑片P移到中点时，小灯泡的电阻和实际功率分别为 （ ）
A．4欧，1瓦 B．1欧，4瓦
C．4欧，2瓦 D．2欧，1瓦

3．如图6所示，已知电阻R1> R2，四个容器中水的质量相等，且初温相等，电路中电源电压相等，欲使四个容器中的水沸腾，则分别最少需要tA 、tB 、tC 、tD分钟，则费时由小到大的排列顺序是 （ ）

R2
R1
R1
R2
R2
R1
D
C
B
A
图6
A．tC 、tB 、tD 、tA B．tC 、tB 、tA 、tD
C．tD 、tC 、tB 、tA D．tA 、tB 、tC 、tD

L1
L2
U
L1
L2
U
图7
乙
甲
4．如图7所示，将额定电压相同的两盏灯按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为9瓦，在乙图中灯L1的功率为4瓦，下列说法中错误的是 （ ）
A．甲、乙两图中，灯L1两端的电压之比为3:2
B．甲、乙两图中，灯L2两端的电压之比为3:1
C．在甲图中，灯L1、L2的功率之比为2:1
D．灯L1、L2的额定功率之比为1:2

三、实验题
1．下面是用伏安法测小灯泡额定功率的主要步骤，请你按实验操作的先后顺序，用字母标号依次排列： ．
A．把电源、开关、滑动变阻器、小灯泡、电流表（较大量程）串联成电路．
B．闭合开关，接通电路．
C．记录电压表、电流表的示数，并计算出小灯泡的额定功率．
D．切断电路，整理器材．
E．把电压表并联在小灯泡两端（所选量程要高于灯的额定电压）．
F．实验时发现电流表示数低于较小量程时，应改换电流表低量程接线柱．
G．调节滑动变阻器阻值，使其接入电路的电阻最大．
H．调节滑动变阻器，使小灯光在额定电压下发光．

四、计算题

供电
设备
居民
用户
图8
如图8所示的供电设备向居民楼用户输电的示意图．为保证居民楼内的用户所有用电器都能正常工作，居民楼的输入导线电压必须保证为220伏．当居民楼内消耗的功率为44千瓦时：（1）通过输电线的电流为多少安？（2）若输电线的总电阻为0.1欧，供电设备的输出电压是多少伏？（3）居民楼内由于家用电器的增加，将向供电部门申请“增容”，即增加用电功率．当居民的用电器的额定功率由44千瓦增加到88千瓦，所有用电器均在正常工作时，输电线路损失的功率比“增容”前增加了多少瓦？（4）若要求减小输电线损失的功率，用学过的公式及知识说明应采取的措施．

参考答案
一、填空题
1．6，1.5． 2．24． 3．4.1，0.09． 4．闭合，大于．
5．36，72． 6．120．
二、选择题
1．D 2．A 3． B 4．C
三、实验题
A、E、G、B、H、F、C、D．
四、计算题
（1）200安；（2）240伏；（3）12 000瓦；
（4）由P损=I2R线可知，导线上损失的功率与电流的平方、导线的电阻有关．减小输电线损失的电功率时，为保障用户的用电器正常工作，电流I不能减小，只能减小导线的电阻R线．由决定电阻大小的因素可知，R线随导线长度的减小而减小，随导线横截面积的增大而增大，还跟导线所用的材料有关．因居民楼到供电设备间的距离不能改变，所以导线的长度不能减小，只能减小导线的横截面积或更换输电线的材料（例如铝线换成铜线），从而达到减小输电线损失的电功率．
