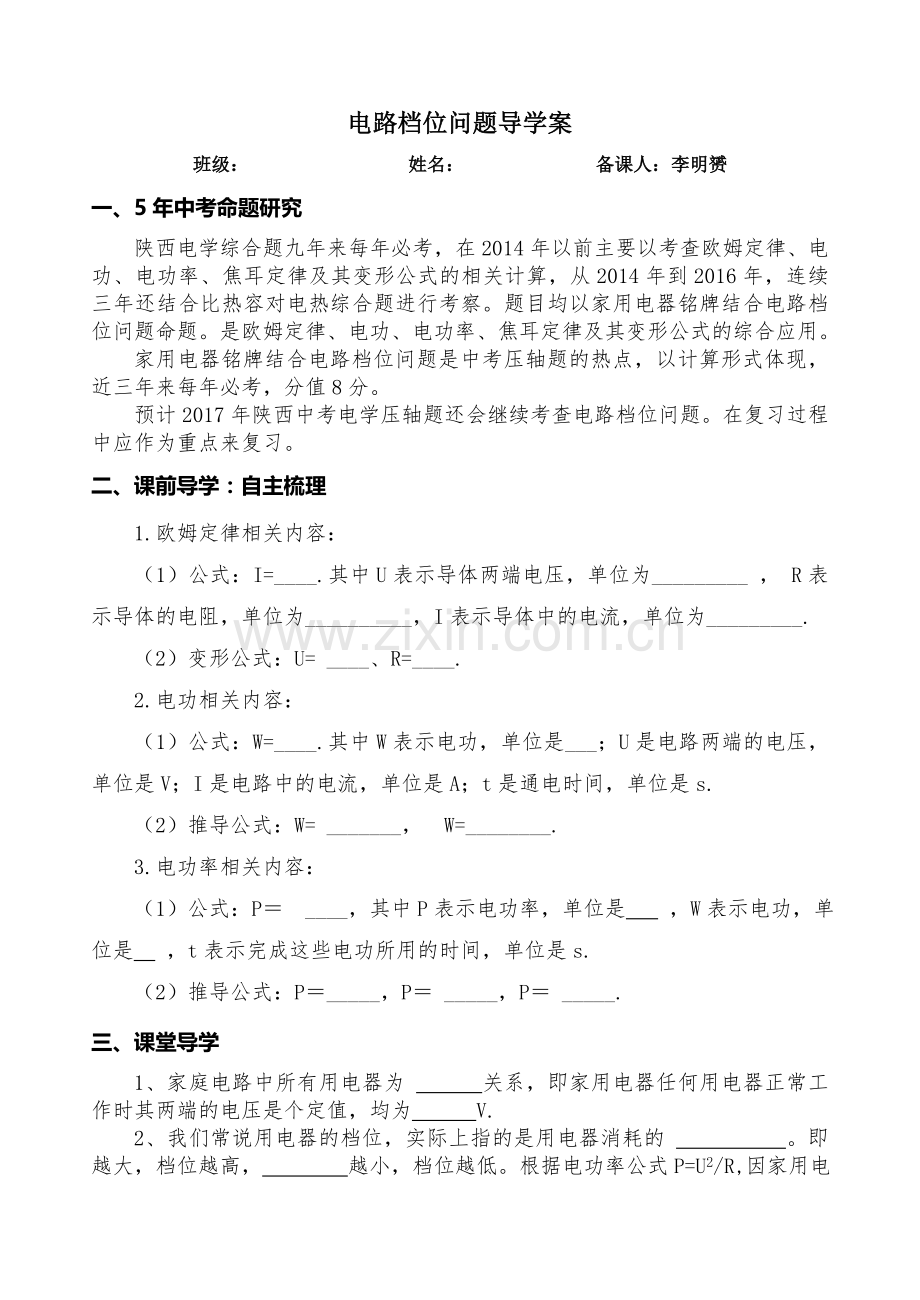

电路档位问题导学案
班级： 姓名： 备课人：李明赟
一、5年中考命题研究
陕西电学综合题九年来每年必考，在2014年以前主要以考查欧姆定律、电功、电功率、焦耳定律及其变形公式的相关计算，从2014年到2016年，连续三年还结合比热容对电热综合题进行考察。题目均以家用电器铭牌结合电路档位问题命题。是欧姆定律、电功、电功率、焦耳定律及其变形公式的综合应用。
家用电器铭牌结合电路档位问题是中考压轴题的热点，以计算形式体现，近三年来每年必考，分值8分。
预计2017年陕西中考电学压轴题还会继续考查电路档位问题。在复习过程中应作为重点来复习。
二、课前导学：自主梳理
1.欧姆定律相关内容：
（1）公式：I=____.其中U表示导体两端电压，单位为_________ ， R表示导体的电阻，单位为__________，I表示导体中的电流，单位为_________.
（2）变形公式：U= ____、R=____.
2.电功相关内容：
（1）公式：W=____.其中W表示电功，单位是___；U是电路两端的电压，单位是V；I是电路中的电流，单位是A；t是通电时间，单位是s.
（2）推导公式：W= _______， W=________.
3.电功率相关内容：
（1）公式：P＝ ____，其中P表示电功率，单位是 ，W表示电功，单位是 ，t表示完成这些电功所用的时间，单位是s.
（2）推导公式：P＝_____，P＝ _____，P＝ _____.
三、课堂导学
1、家庭电路中所有用电器为 关系，即家用电器任何用电器正常工作时其两端的电压是个定值，均为 V.
2、我们常说用电器的档位，实际上指的是用电器消耗的 。即 越大，档位越高， 越小，档位越低。根据电功率公式P=U2/R,因家用电器两端的电压是定值，所以家用电器的电功率实际上是由开关的通断来控制电路的 ，从而影响电路的电功率。

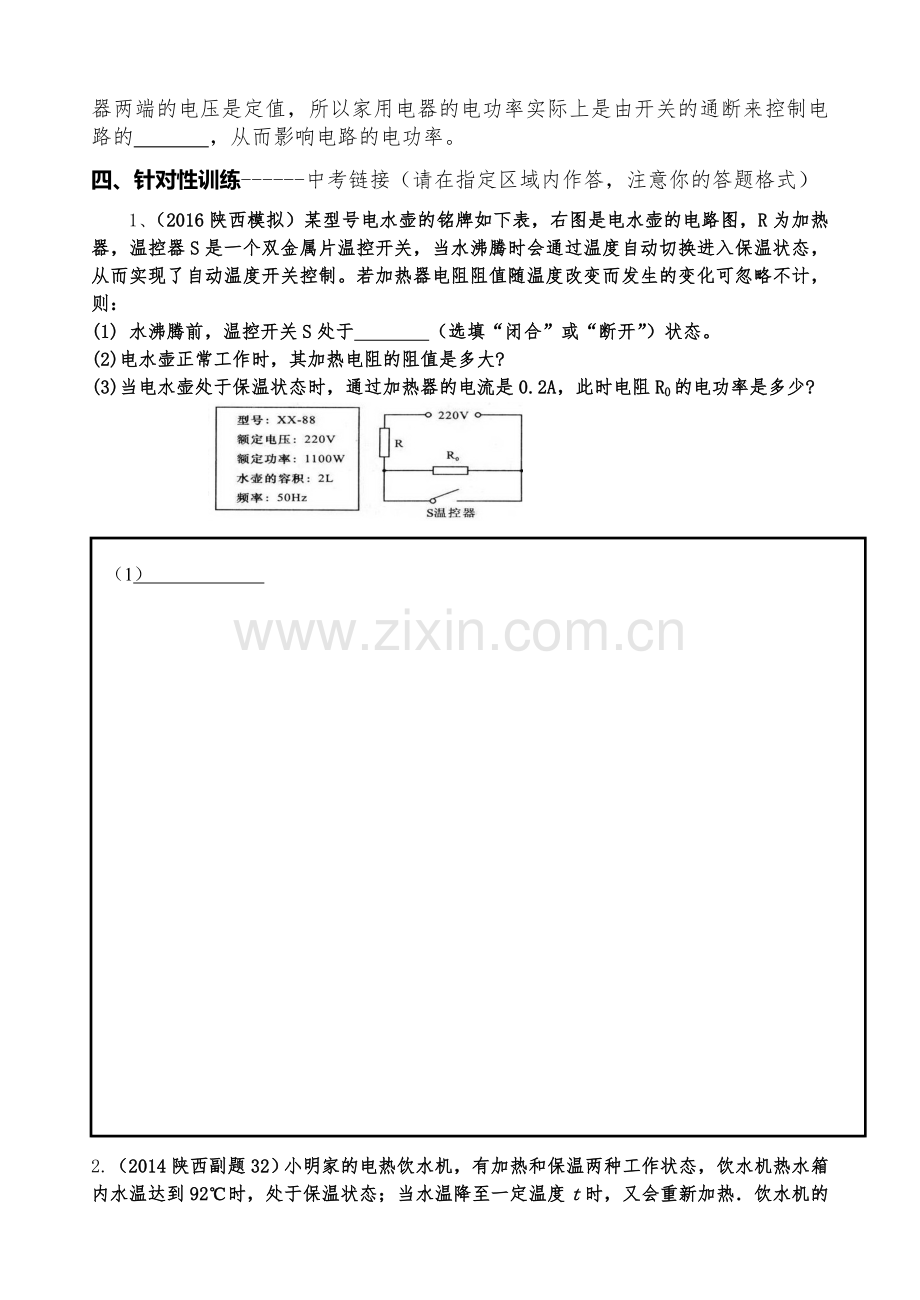

四、针对性训练------中考链接（请在指定区域内作答，注意你的答题格式）
1、（2016陕西模拟）某型号电水壶的铭牌如下表，右图是电水壶的电路图，R为加热器，温控器S是一个双金属片温控开关，当水沸腾时会通过温度自动切换进入保温状态，从而实现了自动温度开关控制。若加热器电阻阻值随温度改变而发生的变化可忽略不计，则：
(1) 水沸腾前，温控开关S处于 （选填“闭合”或“断开”）状态。
(2)电水壶正常工作时，其加热电阻的阻值是多大?
(3)当电水壶处于保温状态时，通过加热器的电流是0.2A，此时电阻R0的电功率是多少?

（1）

2.（2014陕西副题32）小明家的电热饮水机，有加热和保温两种工作状态，饮水机热水箱内水温达到92℃时，处于保温状态；当水温降至一定温度t时，又会重新加热．饮水机的铭牌数据与电路原理图如下：
热水箱水量
额定电压
加热时功率
保温时功率
2kg
220V
440W
40W
⑴电路加热时S1处于 （选填“闭合”或“断开”）状态。
⑵求电阻R1的阻值；
⑶求正常加热时通过饮水机的电流；
(4)在无人取水情况下，饮水机重新加热一次的时间为5min．加热一次消耗的电能是多少？
（1）

四、课堂检测
下图是电饭锅工作原理的简化电路图，电饭锅有两挡，分别是高温烧煮和低温焖饭，S1为挡位自动控制开关，R0和R均为电热丝，R0的阻值为1 210 Ω，该电饭锅铭牌技术参数如下表所示（低温焖饭挡额定功率模糊不清）.求：

（1）电饭锅在烧饭过程中将____能转化为___能.
（2）电饭锅高温烧煮0.5 h消耗的电能.
（1） 、

（3）电饭锅低温焖饭时的额定功率；电热丝R的阻值.

五、课堂小结，方法归纳：分析电路档位问题的关键
1.电路的档位一般由开关的 和 控制。
2.开关实际上控制的是电路中的 。
3.根据公式 可知，电压不变的情况下，当电路中的 越大，电功率越 ，即为 档；当电路中的 越小，电功率越 ，即为 档；
