门式钢架结构设计详解.ppt

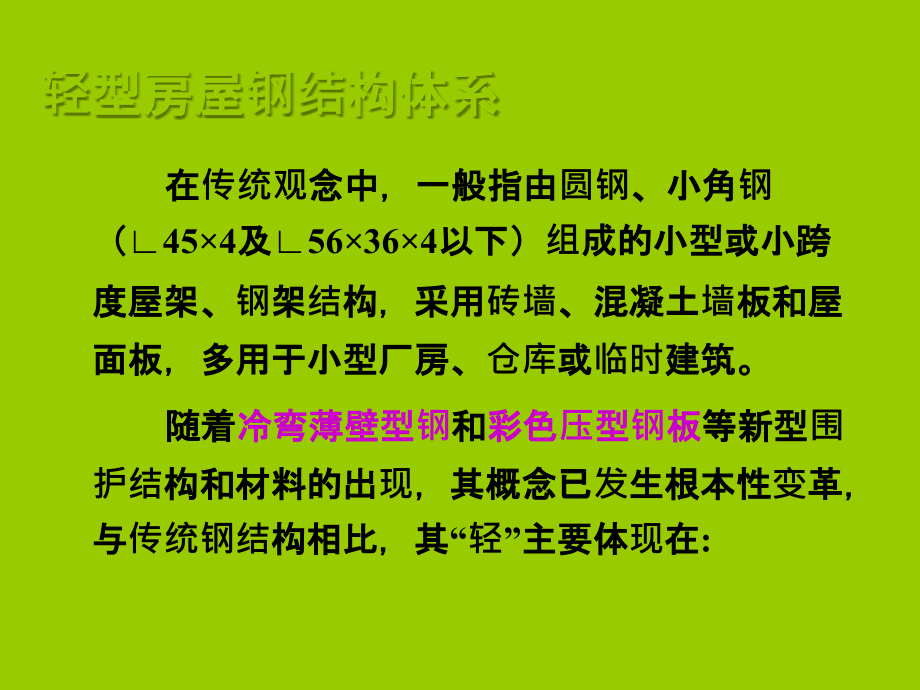

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,建筑结构,选型概论,轻型房屋钢结构体系,在传统观念中，一般指由圆钢、小角钢（,454,及,56364,以下）组成的小型或小跨度屋架、钢架结构，采用砖墙、混凝土墙板和屋面板，多用于小型厂房、仓库或临时建筑。,随着,冷弯薄壁型钢,和,彩色压型钢板,等新型围护结构和材料的出现，其概念已发生根本性变革，与传统钢结构相比，其“轻”主要体现在,:,采用轻质围护结构，大大减轻恒载，整体结构自重轻；,采用标准化、自动化生产构件，现场装配，施工进度快；,广泛用于大中小跨度、工业与民用建筑，空间布置灵活，建筑造型轻；,可回收，符合环保及可持续发展原则。,压型彩色钢板（,板壁厚,0.4,1.5mm,）,冷弯薄壁型钢,（壁厚,1.5,5mm,）,12,门式刚架结构,12.1,概述,轻型门式刚架结构与一般普通钢结构相比具有以下技术特征：,结构构件的横截面尺寸较小，可以有效地利用建筑空间，降低房屋的高度，建筑造型美观。,门式刚架的刚度较好，自重轻，横梁与柱可以组装，为制作、运输、安装提供了有利条件。,屋面刚架用钢量仅为普通钢屋架用钢量的,1/5,1/10(20,50kg/m,2,),，是一种经济可靠的结构形式。,山墙抗风柱,吊车梁,天窗架,轻钢结构工业厂房,正在建设中的多层轻钢结构厂房,屋面板采用压型钢板，波浪造型的轻钢结构。屋面梁轻盈、活泼，克服了工业建筑造型单一、立面造型呆板的缺点。,压型钢板外墙板,主要承重骨架,门式刚架,檩条、墙梁,冷弯薄壁型钢,屋面、墙面,压型金属板、彩钢夹芯板,屋面及墙面保温芯材,聚苯乙烯泡沫塑料、聚氨,酯泡沫塑料、岩棉等,支撑,屋面支撑、柱间支撑,一、门式刚架结构的组成,单层轻型钢结构房屋的组成,二、,门式刚架结构的特点,重量轻,(20,50kg/m,2,),工业化程度高、施工周期短,柱网布置灵活,综合经济效益高,门式刚架结构性能：,1.,门式刚架屋面体系的整体性可以依靠檩条、隅撑来保证，从而减少了屋盖支撑的数量，同时支撑多用张紧的圆钢做成，很轻便。,2.,门式刚架的梁、柱多采用变截面杆件，可以节省材料。,3.,组成构件的杆件较薄，对制作、运输、安装的要求高。,4.,构件的抗弯刚度、抗扭刚度比较小，结构的整体刚度也比较柔。,三、门式刚架结构的应用情况,1.,我国门式刚架设计标准：,门式刚架轻型房屋钢结构技术规程,(CECS102:2002),2.,应用范围：,轻型厂房、物流中心、大型超市、体育馆、展览厅、活动房屋、加层建筑等。,3.,应用规模,：,国内每年有一千万平方米的轻钢结构建筑物竣工。,中国工程建设标准化协会,(1),屋面荷载较小，横向跨度为,9,24m,，柱高为,4.5,9m,。,(2),没有吊车或设有中、轻级工作制吊车的厂房。,(3),当厂房横向跨度不超过,15m,，柱高不超过,6m,时，屋面刚架梁宜采用等截面刚架形式。当厂房横向跨度大于,15m,，柱高超过,6m,时，宜采用变截面刚架形式。,四、,门式刚架的适用范围及截面形式,柱和梁采用变截面形式时，截面形状与内力图形附合较好，受力合理、节省材料。,变截面刚架在构造连接及加工制造方面不如等截面方便。,门式刚架柱脚分为铰接和刚接两种连接形式。,五、变截面刚架与等截面刚架的对比,:,六、柱脚形式,:,刚接柱脚详图,刚接柱脚门式刚架,变截面梁,铰接柱脚详图,铰接柱脚门式刚架,变截面梁、柱,根据支座的构造，刚架分铰接与固接接两种，铰接时横梁弯矩较大，因此梁的截面应大些，柱一般做成变截面，基础较小。固接时刚架横梁截面较小，柱为不变截面，而基础较大。,选择支座是铰接还是固接，这不仅是经济上的考虑，而且土壤条件更是一个重要的因素。当土壤的压缩性为可疑或不可靠时，铰接支座比固接好，因为支座有任何位移时，对固接刚架内力的影响比铰接刚架的影响大得多，铰接刚架柱截面向上逐渐增大，目的是与弯矩的变化相适应。,加劲板,地脚螺栓,刚接柱脚工程实例,浇入素混凝土保护地脚锚栓,变截面,刚架梁,等截面刚架柱,12.2,刚架的受力特点,无铰刚架：,柱脚与基础固接，三次超静定结构，刚度好，内力分布均匀。,柱底有弯矩，对地基与基础要求高。地基的不均匀沉降会产生附加内力。,两铰刚架：,柱脚与基础铰接，结构内力大于无铰刚架。,但基础不承受弯矩，设计、施工简单。但柱脚不均匀沉降会产生附加内力。,三铰刚架：,柱脚、屋脊处均为铰接，为静定结构。刚度较差，结构内力大。,变形及不均匀沉降均不会产生附加内力。适用于小跨度和基础性能较差的工程建筑。,无铰刚架是超静定结构。结构刚度较大，但地基有不均匀沉降时，特使结构产生附加内力。三铰刚架是静定结构，地基有不均匀沉降时，对结构不会引起附加内力，但跨度大时，半榀三铰刚架的悬臂吊装内力也不少，而且三铰刚架的刚度也较差，故三铰刚架一般多用于小跨度,(12,米,),和地基较差的情况。,12.3,门式刚架结构布置,一、门式刚架的各种结构形式,门式刚架又称山形门式刚架。其结构形式按跨度可分为单跨、双跨和多跨。按屋面坡脊数可分为单坡、双坡、多坡屋面。按截面形式分，有等截面与变截面。,结构形式的选取考虑生产工艺、吊车吨位及建筑尺寸等因素,单跨单坡,单跨双坡,多跨（中间摇摆柱）,高底跨,双坡双跨,门式刚架的各种结构形式,多跨（梁柱刚结）,四坡双跨,摇摆柱,高低跨单坡,门式刚架的横梁与柱为刚接，柱脚与基础宜采用铰接；当水平荷载较大，檐口标高较高或刚度要求较高或有中重级工作制吊车时，柱脚与基础可采用刚接。,变截面与等截面相比，前者可适应弯矩变化，节约材料，但在构造连接及加工制造方面，不如等截面方便，故当刚架跨度较大或房屋较高时才设计成变截面。,二、门式刚架的结构布置,1.,刚架的建筑尺寸和布置,跨度：,一般为,9,24m,高度：,取地坪柱轴线与斜梁轴线交点高度，宜取,4.5,9m,柱距,：,应综合考虑刚架跨度、荷载条件及使用要求等因素，宜取,6m,、,7.5m,、或,9m,，最大,12m,挑檐长度,：,根据使用要求确定，宜为,0.5,1.2m,温度分区：,纵向温度区段,=300m,横向温度区段,=150m,门式刚架的柱高与跨度的比例（,高跨比,H,/,L,）是选型的主要参数。从结构观点看，由于柱高的减少将使推力增大，因而对三铰门架来说，最好的形式是高度大于跨度。但对两铰门架来说，由于跨中弯矩的存在，跨度稍大于高度就成为合理的了。,总的来说，,高跨比,H,/,L,0.75,是比较合理的。,2.,檩条和墙梁的布置,檩条：,一般应等间距布置，但在屋脊处应沿屋脊两侧各布置一道，在天沟附近布置一道。,屋面,檩,条布置实例,墙梁,：,墙梁的布置，应考虑设置门窗、挑檐、遮雨篷等构件和围护材料的要求。,门式刚架轻型房屋钢结构的侧墙，在采用压型钢板作围护面层时，墙梁宜布置在刚架的外侧，其间距随墙板板型及规格而定。,3.,支撑和刚性系杆的布置原则：,在每个温度区段或分期建设的区段中，应分别设置能独立构成空间稳定结构的支撑体系。,在设置柱间支撑的开间，应同时设置屋盖横向支撑，以构成几何不变体系。,屋面端部支撑宜设在温度区段端部的第一或第二个开间。,柱间支撑的间距应根据房屋纵向柱距、受力情况和安装条件确定。,当无吊车时宜取,30,45m,；,当有吊车宜设在温度区段中部；,当温度区段较长时宜设在三分点处，间距常取,40m,60m,，且不宜大于,60m,；,当建筑物宽度大于,60m,时，在内柱列宜适当增加柱间支撑；,房屋高度较大时，柱间支撑要分层设置。,端部柱间支撑考虑温度应力影响宜设置在第二柱间。,当房屋内设有不小于,5t,的吊车时，柱间支撑宜用型钢；当房屋中不允许设置柱间支撑时，应设置纵向刚架。,刚架转折处（单跨房屋边柱柱顶和屋脊，以及多跨房屋某些中间柱顶和屋脊）宜沿房屋全长设置刚性系杆。,刚性系杆可由檩条兼作，此时檩条应满足压弯杆件的刚度和承载力要求，若刚度或承载力不足、可在刚架斜梁间设置钢管、,H,型钢或其他截面形式的杆件。,
