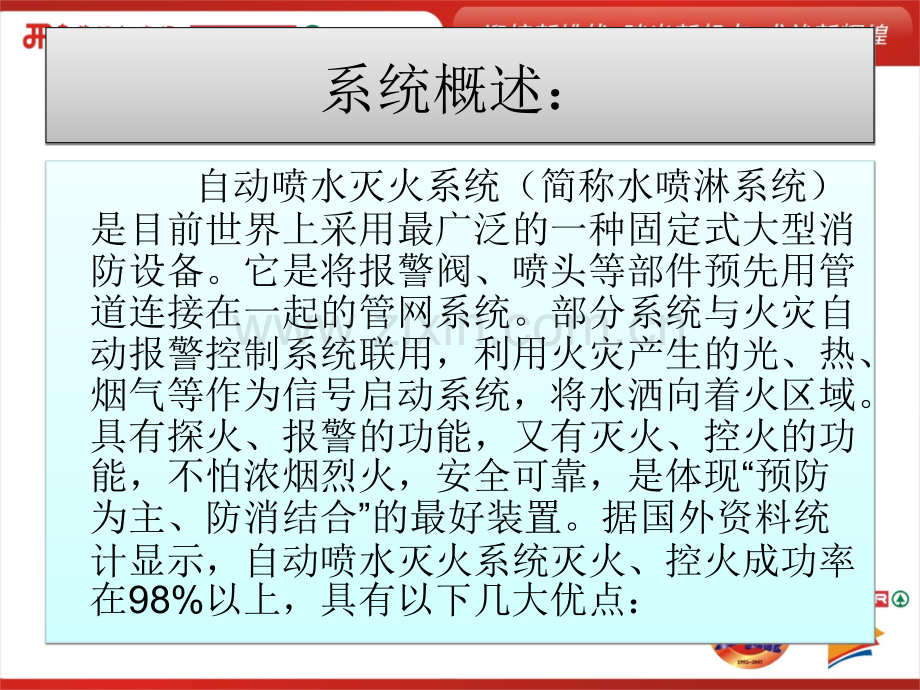

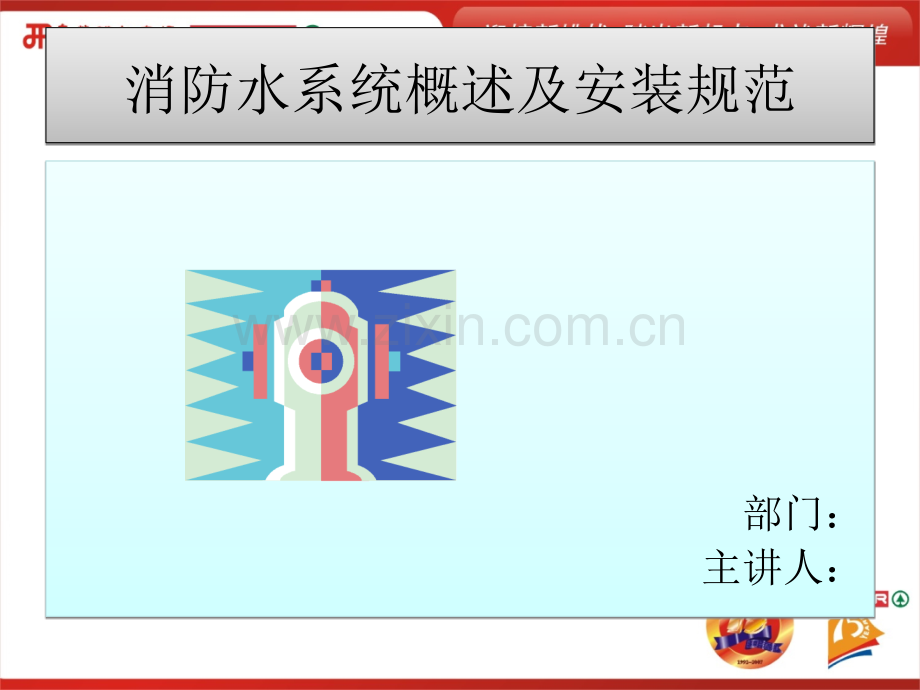

消防水系统概述及安装规范部门：主讲人：系统概述：自动喷水灭火系统（简称水喷淋系统）是目前世界上采用最广泛的一种固定式大型消防设备。它是将报警阀、喷头等部件预先用管道连接在一起的管网系统。部分系统与火灾自动报警控制系统联用，利用火灾产生的光、热、烟气等作为信号启动系统，将水洒向着火区域。具有探火、报警的功能，又有灭火、控火的功能，不怕浓烟烈火，安全可靠，是体现“预防为主、防消结合”的最好装置。据国外资料统计显示，自动喷水灭火系统灭火、控火成功率在98%以上，具有以下几大优点：系统概述：1减少人员伤亡；2降低火灾危险，减少经济损失；3降低保险费用；4可以放宽其他方面的要求；5可以吸收更多的商业用户；6造价低，经济上可以承受。湿式系统：湿式系统：湿式系统是由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成。处于警戒伺应状态时，管道内始终充满水并保持一定压力。发生火灾时，由闭式喷头探测火灾，水流指示器动作反馈起火区域，报警阀组开启使水泵启动喷水。适用于环境温度在470的轻、中危险级场所。消防水系统安装技术规范一、消防水系统主要有消火栓系统、自动喷淋系统的设备材料供给、安装、调试、验收、在保养期内维修，提供整套竣工资料移交，技术培训等招标文件要求的工作。二、系统构成消火栓系统包括水泵、水泵结合器、消火栓、消防箱、阀门、管路及配件。自动喷水灭火系统包括水泵、水泵结合器、喷淋头、湿式报警阀及配件、阀门水流指示器、管路及配件等组成。消防水系统安装技术规范三、施工技术要求本工程室内管道安装严格按照建筑工程施工质量验收统一标准及自动喷水灭火系统施工及验收规范等施工验收规范进行施工及验收。同时，还符合设计和使用要求，严格按图纸及国家有关标准图册施工，若需要变更，经设计师和业主认可，凭变更联系单、变更图纸施工。消防水系统安装技术规范四、安装施工程序消防水系统安装技术规范五、安装技术措施1、工程所需管材管件做好现场核对、验收工作，符合要求方可使用，并及时收集质量证明文件。管材表面无裂纹、缩孔、夹渣、折叠和重皮，镀锌钢管内外表面的镀锌层没有脱落锈蚀等现象。2、直径小于等于100毫米的镀锌钢管配件用螺纹接头并用经批准的化合物封口，直径大于100毫米的钢管采用无缝钢管镀锌沟槽式连接或法兰焊接。管道图纸要求的坡度整齐地安装，并设有通气和排水口。消防水系统安装技术规范3、设备、器具和管道安装前，清除管道内污垢。安装中断或完毕的敞口处，采取临时封闭（尤其是埋地管和垂直管道）。4、管子采用机械切割，切面不得有飞边、毛刺。管口螺纹加工质量符合现行国家标准普通螺纹基本尺寸要求普通螺纹公差与配合，安装时螺纹外露部分和拧紧部分符合国家现行标准管路旋入端螺纹尺寸系列的规定，管径小于DN50毫米时，用生料带，螺纹的密封填料均匀附着在管道螺纹部分，拧紧螺纹时不将填料挤入管道内，连接后连接外部清理干净。消防水系统安装技术规范5、直管接口（丝接、焊接或法兰接口）连接时，如有弯曲进行调直处理，以保持钢管平直度；DN小于100时，每10米小于5毫米，直径大于100时，每10米不大于10毫米。6、非金属密封垫片质地柔韧，无老化变质或分层现象，表面无折损，法兰密封面完整光洁，保证没有毛刺及径向沟槽。消防水系统安装技术规范7、管道穿越水池、地下或地下构物外墙时，采用防水套管，防水套管严格按照图纸要求加工，严禁漏水。管道穿过其他楼板或墙壁时，设置套管，套管长度不小于墙体厚度，安装在楼板内的套管，其顶部高出地面50毫米，底部与楼板底面平，安装在墙体内的套管，长度根据墙体厚度而定，一般为40毫米，其两端与饰面平。当管道穿过建筑物的变形缝时设置柔性短管，套管与管道的间隙采用不燃烧材料作填塞密封。消防水系统安装技术规范8、穿梁预埋套管时，与土建密切配合，保持与梁垂直。9、管道穿过基础，墙壁和楼板预留孔洞，其尺寸如设计无要求，按施工工艺执行，承重墙及多孔楼板打洞注意结构强度，必要时，与设计联系，采取补强措施。消防水系统安装技术规范10、钢管对口焊接采用手工电弧焊，并符合本公司焊接工艺要求：管子对口的错口偏差，不超过管壁厚的20%，且不超过2毫米，调整对口间隙，不得用加热扭曲管道的方法。焊缝宽度和高度符合焊接技术要求，气焊条表面无氧化皮、油污和锈蚀、电焊条根据母材材质选用，符合质保期要求，电焊条药皮不潮、无裂纹、脱皮。焊缝无咬肉、夹渣、气孔、裂纹现象。壁厚大于5毫米的管子对接，开坡口。消防水系统安装技术规范11、管道支架、吊、防晃支架的制作安装符合规范和设计师的要求规定。12、阀门具有质量保证书和合格证，安装前应做试压试验检查。阀门管件安装时应保证管道整体的垂直度。13、钢制弯头符合安装工艺要求。多排管道安装时90度弯头角度应一致，讲求整齐美观。14、减压阀安装时应注意方向，阀前后均设压力表。除污器安装时方向正确，除污口设于便于检修位置。消防水系统安装技术规范15、立管和分层干支管安装应按照规范注意套管和支架的安装。16、管道的冲洗和试压符合设计和规范要求，水压试验有监理参加，冲洗时，应专门提供施工方案。17、注意与风管、电管、装饰的标高的关系。18、自动放空阀、减压阀、安全阀和橡胶软接头及工作压力低的管道试验压力的设备，应做好隔离措施。消防水系统安装技术规范19、伸缩（补偿）器的安装位置必须严格按照图纸要求对管道进行预拉伸（或压缩）处理。确保固定支架的强度和安装位置正确，自然补偿端要流有充足的移动余量，并注意方向。20、管径的大小及管径的变化位置和阀门的型号不任意更改，以确保系统的水力、热力平衡。消防水系统安装技术规范六、管道试压冲洗1、消防管道安装完毕后对其进行强度试验、严密性试验和冲洗，消防水系统采用生活用水进行。2、试压用压力表不少于2只，精度不低于1.5级，量程为测试值的14Mp。3、试压前试压冲洗方案按需经过公司技术部及监理公司批准。4、水压试验时环境温度应适当，不应低于5度。5、消火栓管道试验压力符合设计要求，逐渐加压至试验压力，稳压30分钟目测无渗漏无变形，压降小于0.05MPa为合格。6、水压试验的压力表位于系统或试验部位的最低部位。7、严密性试验，在强度试验和管网冲洗合格后进行，试验压力为设计工作压力，稳压24小时无渗漏为合格。消防水系统安装技术规范七、管道防腐及标识1、全部设备包括电动机、水泵、水管、支架及阀门等涂上两道防锈漆及一道面漆。2、所有金属表面须先除去铁锈（镀锌件除外），脏物及油脂然后加一层防锈底漆。3、防锈底漆须是纯红丹漆，面漆须是光油。消防水系统安装技术规范八、消火栓系统安装流程图消防水系统安装技术规范九、自动喷淋系统安装流程图消防水系维护保养方案1、每月对所有的消火栓进行一次例行检查，发现问题，及时处理。2、每月对所有的消火栓进行一次压力检查。如有问题，及时检查并排除故障。3、每月对所有的消火栓内配件进行一次配件整理工作。确保设备的完好率达到规定标准。4、每月对水源控制阀、报警阀组进行外观检查，保证系统处于无故障状态。5、每月对水源的供水能力进行一次测定。消防水系维护保养方案6、消防水池、消防水箱及气压供水设备每月检查一次，检查其消防储备水位及消防气压给水设备的气体压力，以保证充足的消防储水。发现故障及时进行处理。7、根据工作环境、气候条件不定期对消防水池、消防水箱、消防气压给水设备内水进行更换。8、每两年对消防储水设备进行检查，修补缺损和重新油漆。9、消防水泵每月启动运转一次。消防水系维护保养方案10、电磁阀每月检查并作启动试验，动作失常及时更换。11、每季度对报警阀旁的放水试验阀进行一次放水试验，以验证系统的供水能力。12、每月对铅封、锁链进行一次检查，确保所有的控制阀门采用铅封或锁链固定在开启或规定的状态；如损坏，及时修理。13、每月检查一次消防水泵接合器的接口及附件，保证接口完好，无渗漏，闷盖齐全。14、每两个月利用末端试水装置对水流指示器进行检查。消防水系维护保养方案15、每月对喷淋头进行一次外观检查，发现有不正常喷头，及时更换，如喷头上有异物则及时清除。在系统检查修护时均使用专用工具。配备不小于喷淋头安装总数量5%的喷头作备品，以随时应急使用。16、湿式报警阀自动喷水灭火系统发生故障，需要停水进行修理前，应向主管值班人员进行报告，取得维护负责人的同意，并临场监督，加强防范措施，方能动工。17、经常检查有关消防给水管道，如有油漆损坏及时重新油漆。发现漏点及时排除并做好记录。
