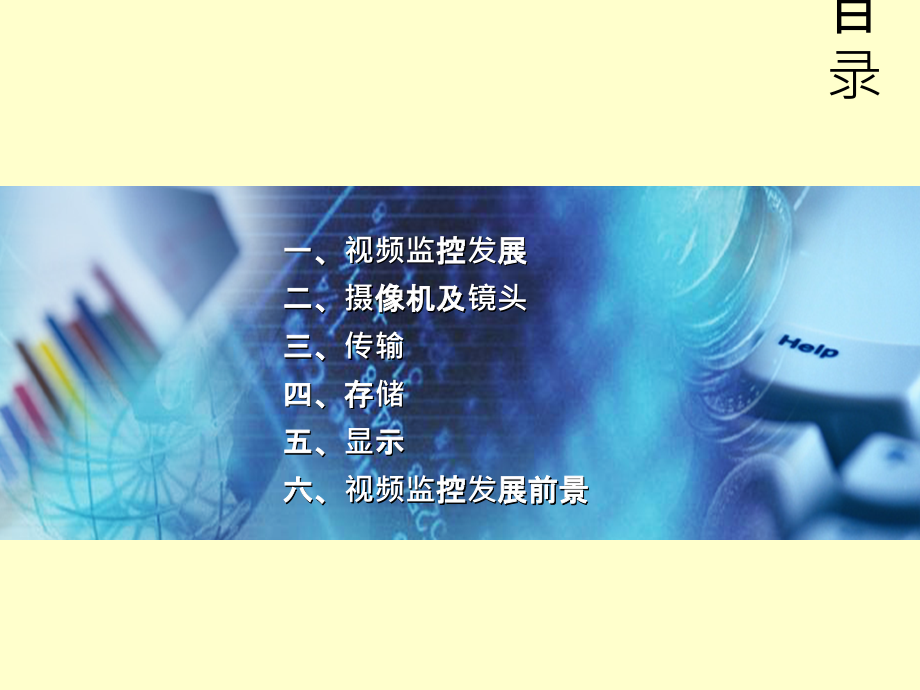

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,视频监控系统基础培训,一、视频监控发展,二、摄像机及镜头,三、传输,四、存储,五、显示,六、视频监控发展前景,目录,概述,一、视频监控发展,视频监控系统作用：,用于实时监视重要场所情况变化、重要设备运行情况等，在一定程度上替代了人的作用；在某些高危场所安装摄像机可以大大降低作业的风险性。,系统能将前端摄像机采集到的现场画面实时的显示在电视墙、显示器等显示设备上，亦能对视频信号进行录像设置，方便日后查询。可以及时的发现异常情况，也可以对事后事件分析提供有力依据。,概述,视频监控系统发展了短短二十几年时间，从最早模拟监控到前些年火热数字监控再到现在方兴未艾网络视频监控，发生了翻天覆地变化。今天，我们有必要重新认识视频监控系统发展历史，了解了视频监控发展历史，更好的为未来发展做好充足准备。视频监控系统分为三大类型,:,模拟视频监控系统,数字视频监控系统,网络视频监控系统,系统分类,系统由模拟摄像机、云台、视频分配器、矩阵、控制码转换器、控制键盘、卡带录像机和显示设备等组成。,前端模拟摄像机采集图像，通过传输设备将信号传至中控室进行实时显示及录像。,主要特点：成本低、系统技术及产品相对成熟；,主要缺点：图像清晰度低，录像数据量非常大，且受录像,带容量限制，录像质量不高。,系统概述,模拟系统,系统结构图,模拟系统,系统是以数字硬盘录像机（,DVR,）为核心的半模拟,-,半数字化的结构，由模拟视频监控前后端设备、硬盘录像机、视频服务器、字符叠加器、以及相关软件平台等组成。,主要特点：兼具模拟视频监控系统功能，录像质量和容,量有大幅提升，同时可实现视频图像网络传,输和访问管理；,主要缺点：图像清晰度和录像质量问题依然存在，布线结构方,式也较为复杂。,系统概述,数字系统,系统结构图,数字系统,网络视频监控系统与前面两种方案相比存在显著区别。该系统优势是摄像机内置,Web,服务器，并直接提供以太网端口。这些摄像机生成,JPEG,或,MPEG4,数据文件，可供任何经授权客户机从网络中任何位置访问、监视、记录并打印，而不是生成连续模拟视频信号形式图像。,系统前端采用数字摄像机，图像信号通过网络送至控制室，系统挂接磁盘阵列，进行图像信息存储。用户通过操作软件调看视频图像。前端摄像机可插,SD,卡进行前端存储，当摄像机检测到网络传输中断时，便可自行在前端,SD,卡进行录像工作。,系统概述,网络系统,系统结构图,网络系统,系统结构图,网络系统,简便性：,摄像机通过经济高效有线或者无线以太网简单连接到网络，能够利用现有局域网基础设施。,强大中心控制：,一台工业标准服务器和一套控制管理应用软件就可运行整个监控系统。,易于升级：,系统可以轻松添加更多摄像机，中心服务器能够方便升级到更快速处理器、更大容量磁盘驱动器以及更大带宽等。,全面远程监视：,任何经授权客户机都可直接访问任意摄像机，也可通过中央服务器访问监视图像。,坚固冗余存储器：,可同时利用,SCSI,、,RAID,以及磁带备份存储技术永久保护监视图像不受硬盘驱动器故障影响。,带宽：,因图像质量非常清晰，所以对带宽要求很高。,主要特点,网络系统,数字视频监控的优点,数字视频监控的优点：,（,1,）数字化视频可以在计算机网络（局域网或广域网）上传输图像数据，不受距离限制，信号不易受干扰，可大幅度提高图像品质和稳定性；,（,2,）数字视频可利用计算机网络联网，网络带宽可复用，无须重复布线；,（,3,）数字化存储成为可能，经过压缩的视频数据可存储在磁盘阵列中或保存在光盘、,U,盘中，查询十分简便快捷；,（,4,）不需要庞大的布线工作，减少了施工量。,IP网络监控与模拟监控对比,对比内容,IP,视频监控系统,模拟视频监控系统,图像质量,百万像素级及以上,30-40,万像素，无法提升,录像存储,可支持本地、前端及网络存储,仅支持本地存储,集中管理,方便集中管理，便于前端故障排查,不支持,系统布置,支持远程网络布置,不支持,系统增容,支持网络即插即用,重新布线,系统兼容,支持,TCP/IP,协议设备接入,只支持模拟设备,施工布线,一线式布设,音视频、控制、电源单独布设,数据安全性,网络传输，视频流加密,视频裸信号传输,互联互通,支持,TCP/IP,协议网络数据交换,封闭式独立系统,概述,二、摄像机及镜头,摄像机分类,摄像机按功能大致分为以下几类：,枪机：,不具备变焦和旋转功能，只能完成固定距离角度的监视、隐蔽性差。,半球型摄像机：,具有一定的隐蔽性，外形小巧、美观，可吊装在天花板上。,一体化摄像机：,内置镜头、可自动聚焦对镜头控制方便，安装和调试简单。,高速球摄像机：,集一体机化摄像机和云台于一身的设备，另外具有快速,跟踪、,360,水平旋转、无监视盲区等特点和功能。,枪机,半球型摄像机,一体化摄像机,高速球摄像机,SH-IP8810枪机系列,140,万像素网络枪式摄像机,SH-IP8810A,1/3 SONY Exmor,逐行扫描,CMOS,图像传感器,有效像素,140,万像素，,30,帧,1280*1024,C/CS,镜头接口，最低照度,0.01Lux,支持协议：,ONVIF 2.2,，,GB/T28181,，,FTP/RTSP.UPNP,等,支持双码流、手机监控、心跳机制，具,3D,降噪、去雾、数字宽动态、镜头校正、走廊监控等智能模式,标配接口：,RJ45,SD,卡槽,视频环出，,DC12V/AC24V/POE,供电,(,可选购）,210,万像素网络枪式摄像机,SH-IP8810,1/2.8 SONY Exmor,逐行扫描,CMOS,图像传感器,有效像素,210,万像素，,30,帧,1920*1080,C/CS,镜头接口，最低照度,0.01Lux,支持协议：,ONVIF 2.2,，,GB/T28181,，,FTP/RTSP.UPNP,等,支持双码流、手机监控、心跳机制，具,3D,降噪、去雾、数字宽动态、镜头校正、走廊监控等智能模式,标配接口：,RJ45,SD,卡槽,视频环出，,DC12V/AC24V/POE,供电（可选购）,210,万像素网络枪式摄像机,SH-IP8810D,1/2.8 SONY Exmor,逐行扫描,CMOS,图像传感器,有效像素,210,万像素，,30,帧,1920*1080,带强光抑制及宽动态功能,C/CS,镜头接口，最低照度,0.01Lux,支持协议：,ONVIF 2.2,，,GB/T28181,，,FTP/RTSP.UPNP,等,支持双码流、手机监控、心跳机制，具,3D,降噪、去雾、数字宽动态、镜头校正、走廊监控等智能模式,标配接口：,RJ45,SD,卡槽,视频环出，,DC12V/AC24V/POE,供电（可选购）,SH-IP8810特价枪机系列,140,万像素网络枪式摄像机,SH-IP8810AC,最高像素可达,1.3M,最高分辨率可达,1280,960,图像；低照度可达,0.01Lux,；,1/3,英寸,Progressive Scan CMOS,，捕捉运动图像无锯齿；领先业界编码算法，提供广播级图像质量，,支持,H.264,视频编码，双码流、多种分辨率适应更多监控场景，高压缩比，高视频质量；,高信噪比，图像画面清晰、干净通透；支持无线,wifi,功能，用户可选,.,内置咪头，网络双向语音对讲；,支持,1,路模拟视频环出，方便安装调节,SD2.0,标准,Micro SDHC,存储卡；,DC12V/AC24V/PoE,供电,支持,4,个区域隐私遮挡设置；,OSD,反色显示；,支持运动侦测、遮挡侦测及报警录像、图片抓拍；视频畸变校正，图像不再扭曲变形；,内嵌,Web Server,，支持,IE,浏览视频、参数配置、升级、用户权限管理；,内置智能分析模块，视频质量诊断（,AVD,）功能；,200,万像素网络枪式摄像机,SH-IP8810C,最高像素可达,3M,最高分辨率可达,1920,1080,可输出,Full HD 1080P,实时图像；,优越的低照性能，低照度下彩转黑；采用先进的,3D,动态智能降噪功能；,1/3,英寸,WDR CMOS Sensor,，捕捉运动图象无锯齿；动态范围大于,100db,；,领先业界编码算法，提供广播级图像质量；支持,H.264High Profile,视频编码，三码流适应更多监控场景，高压缩比，高视频质量；高信噪比，图像画面清晰、干净通透；,支持自动光圈，自动电子快门功能，满足不同监控场景；内置咪头，网络双向语音对讲；,1,路模拟视频环出，方便安装调节；,支持,SD2.0,标准,Micro SDHC,存储卡；,4,个区域隐私遮挡设置；运动侦测、遮挡侦测及报警录像、图片抓拍；,内嵌,Web Server,，支持,IE,浏览视频、参数配置、升级、用户权限管理,SH-IP8820半球系列,140,万像素网络半球摄像机,（可选,210,万像素）,SH-IP8820A,1/3 SONY Exmor,逐行扫描,CMOS,图像传感器,有效像素,140,万像素，,30,帧,1280*1024,标配镜头：,3.6mm(2.8,、,6,、,8,），最低照度,0.01Lux,支持协议：,ONVIF 2.2,，,GB/T28181,，,FTP/RTSP.UPNP,等,支持双码流、手机监控、心跳机制，具,3D,降噪、去雾、数字宽动态、镜头校正、走廊监控等智能模式,标配接口：内置,MIC,音频,/,报警输入输出,RS485,、,RJ45,视频环出,DC12V/AC24V/POE,供电,210,万像素网络半球摄像机,（可选,140,万像素）,SH-IP8820B,1/2.7 SONY Exmor,逐行扫描,CMOS,图像传感器,有效像素,210,万像素，,30,帧,1920*1080,标配镜头：,2.8-12mm,手动调焦，最低照度,0.01Lux,支持协议：,ONVIF 2.2,，,GB/T28181,，,FTP/RTSP.UPNP,等,支持双码流、手机监控、心跳机制，具,3D,降噪、去雾、数字宽动态、镜头校正、走廊监控等智能模式,标配接口：内置,MIC,音频,/,报警输入输出,RS485,、,RJ45,视频环出,DC12V/AC24V/POE,供电,SH-IP8820半球系列,210,万像素网络半球摄像机,(,电动变倍,),可选,140,万像素,SH-IP8820D/SH-IP8820AD,1/2.8 SONY Exmor,逐行扫描,CMOS,图像传感器,有效像素,210,万像素，,30,帧,1920*1080,标配镜头：电动镜头,2.8-12mm,，最低照度,0.01Lux,支持协议：,ONVIF 2.2,，,GB/T28181,，,FTP/RTSP.UPNP,等,支持双码流、手机监控、心跳机制，具,3D,降噪、去雾、数字宽动态、镜头校正、走廊监控等智能模式,标配接口：内置,MIC,音频,/,报警输入输出,SD,卡槽,RS485,、,RJ45,视频环出,DC 12V/AC 24V,双电源，,POE,供电,140,万像素网络半球摄像机,SH-IP8820E,1/3 SONY Exmor,逐行扫描,CMOS,图像传感器,有效像素,140,万像素，,30,帧,1280*1024,标配镜头：,2.8mm,最低照度,0.01Lux,支持协议：,ONVIF 2.2,，,GB/T28181,，,FTP/RTSP.UPNP,等,支持双码流、手机监控、心跳机制，具,3D,降噪、去雾、数字宽动态、镜头校正、走廊监控等智能模式,标配接口：,RJ45,，视频环出，,DC 12V,SH-IP8820特价半球系列,720P,网络红外半球摄像机,30,米,SH-IP8820C(,特价机）,1/4 CMOS,图像传感器,720P,，,25,帧,1280*720,标配镜头：,3.6mm,，红外距离,30,米，,2,颗点阵灯，最低照度,IR ON 0Lux,支持协议：,ONVIF 2.2,，,GB/T28181,，,FTP/RTSP.UPNP,等,支持双码流、手机监控、心跳机制，具,3D,降噪、走廊监控等智能模式,标配接口：,RJ45,，,DC 12V,140,万像素高清,40,米红外网络摄像机,SH-IP8800A,1/3 SONY Exmor,逐行扫描,CMOS,图像传感器,有效像素,140,万像素，,30,帧,1280*1024,标配镜头：,4mm,，红外距离,40-50,米，,2,颗点阵灯，最低照度,IR ON 0Lux,支持协议：,ONVIF 2.2,，,GB/T28181,，,FTP/RTSP.UPNP,等,支持双码流、手机监控、心跳机制，具,3D,降噪、走廊监控等智能模式,标配接口：,RJ45,SD,卡槽,视频环出，,DC12V/AC24V/POE,供电，支架一体化设计（快装结构）,210,万像素高清,40,米红外网络摄像机,SH-IP8800,1/2.8 SONY Exmor,逐行扫描,CMOS,图像传感器,有效像素,210,万像素，,30,帧,1920*1080,标配镜头：,4mm,，红外距离,40-50,米，,2,颗点阵灯，最低照度,IR ON 0Lux,支持协议：,ONVIF 2.2,，,GB/T28181,，,FTP/RTSP.UPNP,等,支持双码流、手机监控、心跳机制，具,3D,降噪、走廊监控等智能模式,标配接口：,RJ45,SD,卡槽,视频环出，,DC12V/AC24V/POE,供电，支架一体化设计（快装结构）,140,万像素高清,40,米红外网络摄像机,SH-IP880OB,（变焦）,1/3 SONY Exmor,逐行扫描,CMOS,图像传感器,有效像素,140,万像素，,30,帧,1280*1024,标配镜头：手动变焦,2.8-12mm,，红外距离,40,米，,2,颗点阵灯，最低照度,IR ON 0Lux,支持协议：,ONVIF 2.2,，,GB/T28181,，,FTP/RTSP.UPNP,等,支持双码流、手机监控、心跳机制，具,3D,降噪、走廊监控等智能模式,标配接口：,RJ45,SD,卡槽,视频环出，,DC12V/AC24V/POE,供电，支架一体化设计（快装结构）,SH-IP8800红外枪机系列,SH-IP8830高速球机系列,网络高速球（,140,万红外,),可选,210,万像素,SH-IP8830A-DN,采用,4.7-94mm/F1.6-F3.5,自动光圈，自动对焦,20,倍光学变焦，自动跟踪；,兼容三星、日立等品牌机芯；红外距离,120M;,256,个预置位,反应速度快、定位准备；,水平,360,旋转，垂直,90,，实现无盲区监控；,4,条可编程巡视轨迹，速度可达,120,秒；,内置多协议译码板,兼容性强,动行显示通讯；,支持球机在两点间进行水平扫描，扫描速度可以修改；,180,自动翻转，实现全方位无盲点监视，定位精度达,0.05,；,具有设置巡视轨迹，以及调用巡视轨迹功能；自动巡检，可存储用户任意编写,3,条可编程巡视轨迹（每条最多可设,64,个预置点）,3,条自学习轨迹功能（每条,120,秒），资料断电记忆。,(,视客户操作键盘或,DVR,卡功能而定,),；,网络高速球（,140,万像素）,可选,210,万像素,SH-IP8830A,采用,4.7-94mm/F1.6-F3.5,自动光圈，自动对焦,20,倍光学变焦，自动跟踪；,兼容三星、日立等品牌机芯；,256,个预置位,反应速度快、定位准备；,水平,360,旋转，垂直,90,，实现无盲区监控；,4,条可编程巡视轨迹，速度可达,120,秒；,内置多协议译码板,兼容性强,动行显示通讯；,支持球机在两点间进行水平扫描，扫描速度可以修改；,180,自动翻转，实现全方位无盲点监视，定位精度达,0.05,；,具有设置巡视轨迹，以及调用巡视轨迹功能；自动巡检，可存储用户任意编写,3,条可编程巡视轨迹（每条最多可设,64,个预置点）,3,条自学习轨迹功能（每条,120,秒），资料断电记忆。,(,视客户操作键盘或,DVR,卡功能而定,),；,摄像机分类,依摄像机灵敏度划分,(1),普通型：正常工作所需照度为,13lux(2),月光型：正常工作所需照度为,0.1lux,左右,(3),星光型：正常工作所需照度为,0.01lux,以下,(4),红外照明型：原则上可以为零照度，采用红外光源成像。按摄像元件的,ccd,靶面的大小划分,摄像机技术指标,摄像机选择时需注意那些指,标？,1,、摄像机的芯片,CCD,还是,CMOS?,目前监控摄像机大多数情况下采用,CCD,芯片,2,、,CCD,芯片的大小：目前市场上主要有,1,英寸、,2/3,英寸、,1/2,英寸、,1/3,英寸、,1/4,英寸，其中,1/3,英寸和,1/4,英寸的,CCD,芯片居多，芯片越大图像质量越好，价格越贵,;,3,、,CCD,摄像头的像素：像素越大，图像越清晰,;,4,、,CCD,的水平分辨率：分辨率是用电视线来表示的。模拟摄像机的典型分辨率是在,300,到,700,电视线之间，高清摄像机分表率,720P,、,1080P.,5,、镜头：根据物距、成像大小计算镜头焦距，选择合适的焦距镜头，同时还需要考虑镜头的成像尺寸应与摄像机,CCD,靶面尺寸相一致，另外还有镜头分辨率、光圈等因素,;,摄像机技术指标,6,、最低照度：也称为灵敏度，是,CCD,对环境光线的敏感程度，或者说是,CCD,正常成像时所需要的最暗光线。照度的单位是勒克斯,(LUX),数值越小，表示需要的光线越小，摄像头也越灵敏。月光级和星光级等高增感度摄像机可工作在很暗条件，,1,3lux,属一般照度。,月光型：正常工作所需照度,0.1lux,左右,;,星光型：正常工作所需照度,0.01lux,以下,;,红外型：采用红外灯照明，在没有光线的情况下也可以成像,(,黑白,);,7,、信噪比：典型值为,48db,。若为,50db,则图像有少量噪声，但图像质量良好,;,若为,60db,则图像质量优良，不出现噪声,;,8,、其他因素：宽动态、逆光补偿等。,拍摄范围,镜头焦距,(,毫米数,),可视角度,距离,5,米,(,宽,高,),距离,10,米,(,宽,高,),距离,15,米,(,宽,高,),距离,20,米,(,宽,高,),距离,30,米,(,宽,高,),2.8mm,约,90,139.8,米,2619.5,米,3929.3,米,5239,米,7858.5,米,3.6mm,约,75,8.56.4,米,1712.8,米,25.519,米,3425.5,米,5138.3,米,4mm,约,70,86,米,1612,米,2418,米,3224,米,4836,米,6mm,约,60,5.54.1,米,118.3,米,16.512.4,米,2216.5,米,3324.8,米,8mm,约,40,3.52.6,米,75.3,米,10.57.9,米,1410.5,米,2115.8,米,12mm,约,30,21.5,米,43,米,64.5,米,86,米,129,米,16mm,约,20,1.51.1,米,32.3,米,4.53.4,米,64.5,米,96.8,米,30mm,约,10,1.31,米,2.51.9,米,3.82.9,米,53.8,米,7.55.6,米,60mm,约,5,0.50.4,米,10.75,米,1.51.1,米,21.5,米,32.3,米,镜头角度,三、视频监控传输,传输方式,视频监控系统根据信号传输方式不同，大概可分为以下几类：,1.,基带传输,2.,网络传输,3.,双绞线传输,4.,光缆传输,5.,无线传输,概述,基带传输,视频基带传输是最为传统的传输方式对视频基带信号不做任何处理,通过同轴电缆直接传输模拟信号,.,主要特点,:,短距离传输图像损失小,;,造价低廉,;,系统连接方便,无需添加辅助设备,;,主要缺点,:,一路视频信号布放一根同轴电缆,布线量大,;,系统为星形结构,维护困难,可扩展性差,;,长距离,(,大于,300,米,),时,图像质量无保证,;,易受空间电磁环境干扰。,网络传输,网络传输是解决城域间远距离、点位极其分散的监控传输方式，采用,MPEG,音视频压缩格式传输监控信号。,主要特点,:,传输距离不受限制,;,通过软件和网络对监控点进行监看和管理,;,利用基础网络，接入方便；,主要缺点,:,受带宽限制，只能传输小画面、低画质的图像,;,每秒传输十几桢图像，动画效果明显且有延时，,无法做到实时监控。,说明：如为系统组建局域网或用行业专网可克服上述缺点,。,系统拓扑图,系统拓扑图,系统拓扑图,系统拓扑图,双绞线传输,双绞线传输是视频信号传输距离在,1Km,内，电磁环境复杂场合的解决方式之一，将监控图像信号处理通过平衡对称方式传输，通过双绞线收发器对信号进行数模转换。,主要特点,:,传输距离在,1Km,以内,;,抗电磁干扰能力强；,布线简易，成本低廉；,主要缺点,:,不适合应用在大中型监控系统中,;,双绞线自身抗老化能力差，不适于野外传输；,图像颜色失真严重。,四、视频监控存储及存储设备,存储时间计算,录像名称,录像格式,像素,码流,1,小时,24,小时,30,天,CIF,352X288,101376,600kbps,263M,6.2G,46G,D1,720X576,414720,1,mbps,439,M,10.3,G,0.3,T,720P,1280X720,921600,2,mbps,0.86,G,20.6,G,0.6,T,1080P,1920X1080,2073600,4,mbps,1.72,G,41.2,G,1.2,T,存储发展,随着数字化监控的应用越来越广、规模越来越大，采用何种方式对数字视频信息进行保存开始成为厂商以及用户都非常关心的问题。,录像存储主要经历了以下几个阶段：,录像带存储,硬盘存储,磁盘阵列存储,录像带存储,录像带存储：,在九十年代初，以前以模拟设备为主的闭路电视监控系统中，视频存储主要是应用录像带实现，通过模拟视频矩阵将视频信号在大屏系统上显示，同时将需要进行录像的线路通过视频分配器分成两路，一路在大屏上显示，另一路通过磁带录像机进行录像,;,如下图所示：,1,、难以检索,2,、录像时长短,3,、维护复杂,硬盘存储,硬盘存储：,直接采用硬盘存储作为数字化之后的第一代存储介质，在监控存储的历程中具有承上启下的重要作用。其实现方式非常简单，即采用服务器或者,DVR,中的硬盘对数字视频信号进行存储。,但随着视频数据的重要性日益加强，人们也越来越多地考虑到数据的安全性和写入的高效性，这时，,硬盘本身损毁数据难以恢复以及计算机内部总线带宽瓶颈等问题就都暴露出来。,所以在大型项目中，往往都采用磁盘阵列设备将存储系统作为独立的系统进行构建。,磁盘阵列存储,磁盘阵列存储,:,在面对监控系统这种,7*24,小时持续写入的系统应用时，就会暴露出磁盘碎片过多等问题。而监控系统本身也会因为系统过于庞大，而出现服务器过多、管理复杂等问题。所以在,2008,年之后，存储厂商陆续推出监控专用的存储设备,IP-SAN,。,赛弗豪斯NVR存储设备,16,路,NVR(,九盘位）,SH-NVR8016,16,路,1080p/16,路,720p/16,路,4CIF,网络摄像机接入,;,9,块硬盘接入，单块硬盘最大支持,4T,；,8,路报警输入，,2,路报警输出；,支持驳接,Onvif,标准协议网络前端；,1,个,HDMI+1,个,VGA+1,个,BNC,视频输出，,HDMI,和,VGA,输出最高分辨率可达,1920,1080,；,1,个千兆以太网接口；,USB,移动存储设备支持,NTFS,文件系统；,32,路,NVR,（八盘位）,SH-NVR8032,32,路，最高,26,路,720P30fps(4Mbps),或,16,路,1080P30fps(4Mbps),1,路独立对讲输入,RCA,接口（,Line in,2Vpp,1Kohms,）,高性能处理器，支持,TV,、,VGA,、,HDMI,同时输出（支持,1920*1080,1280*1024,1280*720,1024*768,800*600,）,支持,TCP/IP,、,UDP,、,RTP/RTSP,、,DHCP,、,PPPOE,、,DDNS,、,NTP,等网络协议，支持,8,块,3T SATA,硬盘,五、显示,视频监控终端显示是安防监控系统的最后一个环节，最直接的体现了监控的最终效果。从产品形态上看，视频监控的终端显示设备可分为单屏监视器和大屏幕拼接屏两大类。从技术发展的角度来看，视频监控显示设备又可分为黑白视频监视器、彩色监视器和新型平板显示设备。,一、CRT监视器,2000,年前后，随着安防监控行业的发展，需要更加稳定，显示效果好的安防专业监视器来替代早前使用的电视机来作为专业安防监控系统的显示终端，国外的索尼，,JVC,，松下，三星，国内的深圳英特,(,创维代工,),，珠海石头等安防厂家纷纷推出用于安防监控系统显示的专业,CRT,监视器。,二、DLP背投,大约到了,2002,年，液晶、等离子和,DLP,背投展开的平面显示技术大竞争和产业化，使得产品的产量和品种得到了快速增长，技术和工艺也得到了快速提高，同时产品的价格也快速下降。安防行业也开始了用平面显示器代替,CRT,的发展进程，这是一个不可抗拒的发展趋势。,三、液晶监视器及拼接屏,2006,年前后，,DID,液晶显示技术,，广泛应用于各行各业的安防监控，信息发布，展示系统以及显示设备的商业租赁等领域的液晶显示器中。高亮度，高清晰度,(1080P),，超长寿命，运行稳定，维护成本低。被各大厂家所采用。,2010,年，大屏幕液晶拼接系统，成了国内安防监控中心，指挥中心，调度中心等等集成系统的显示平台的主流产品。,赛弗豪斯显示设备,22,寸液晶监视器,SH-M2200,采用最新超级靓彩技术，使色彩更生动鲜活，画面更亮丽动人,采用最尖端的,CMR,（,Clear Motion Rrte,）新睿动感技术，高速动感画面更加平滑,采用目前最新靓芯图像处技术，使色彩更加艳丽，更加逼真,采用最先进的黑水晶超清晰液晶面板，大幅度提使色彩表现力,FULL HD 1080P,全高清品质，带来清晰流畅无闪烁的逐行扫描图像,采用,3D,数字梳状滤波和,3D,数字图象降噪技术，有效过滤噪声和消除移动噪点,HDMI,、,VGA,、,YPbPr,和复合视频信号输入,两路复合,BNC,输入和环路输出,高对比度,1000:1,到,3000:1,超薄超窄的机身设计，使用方便、美观大方,超静音冷却风扇设计，整机寿命更长,全金属外壳，防静电、防磁场、防强电场干扰,赛弗豪斯显示设备,32,寸液晶监视器,SH-M3200,采用最新超级靓彩技术，使色彩更生动鲜活，画面更亮丽动人,;,采用最尖端的,CMR,（,Clear Motion Rrte,）新睿动感技术，高速动感画面更加平滑,;,采用目前最新靓芯图像处技术，使色彩更加艳丽，更加逼真,;,采用最先进的黑水晶超清晰液晶面板，大幅度提使色彩表现力,;,FULL HD 1080P,全高清品质，带来清晰流畅无闪烁的逐行扫描图像,;,采用,3D,数字梳状滤波和,3D,数字图象降噪技术，有效过滤噪声和消除移动噪点,;,HDMI,、,DVI,、,VGA,、,S,端子、,YPbPr,和复合视频信号输入,;,3,路复合,BNC,输入和,2,路环路输出,;,高对比度,1000:1,到,3000:1;,超薄超窄的机身设计，使用方便、美观大方,;,超静音冷却风扇设计，整机寿命更长,;,全金属外壳，防静电、防磁场、防强电场干扰,;,42,寸液晶监视器,SH-M4200,六、视频监控发展前景,视频监控发展前景,未来监控系统发展的整体方向是：,数字化、智能化、自动化、网络化,。,网络化是监控系统的大势所趋，它大大地简化和提高了信息传递的方式和速度。随着网络技术和计算机技术的不断发展以及市场应用环境的逐步成熟，基于视频交换技术的网络视频监控系统已经成为监控系统发展方向。,可以预计，网络视频监控系统以其远距离监控，良好的扩充性和可管理性，易于与其它系统进行集成等模拟视频监控系统所无法企及的优势，最终将完全取代模拟视频监控系统，而成为监控系统的新标准。,IP视频监控系统与模拟系统对比表,对比内容,IP,视频监控系统,模拟视频监控系统,图像质量,百万像素级及以上,30-40,万像素，无法提升,录像存储,可支持本地、前端及网络存储,仅支持本地存储,集中管理,方便集中管理，便于前端故障排查,不支持,系统布置,支持远程网络布置,不支持,系统增容,支持网络即插即用,重新布线,系统兼容,支持,TCP/IP,协议设备接入,只支持模拟设备,施工布线,一线式布设,音视频、控制、电源单独布设,数据安全性,网络传输，视频流加密,视频裸信号传输,互联互通,支持,TCP/IP,协议网络数据交换,封闭式独立系统,谢 谢,
