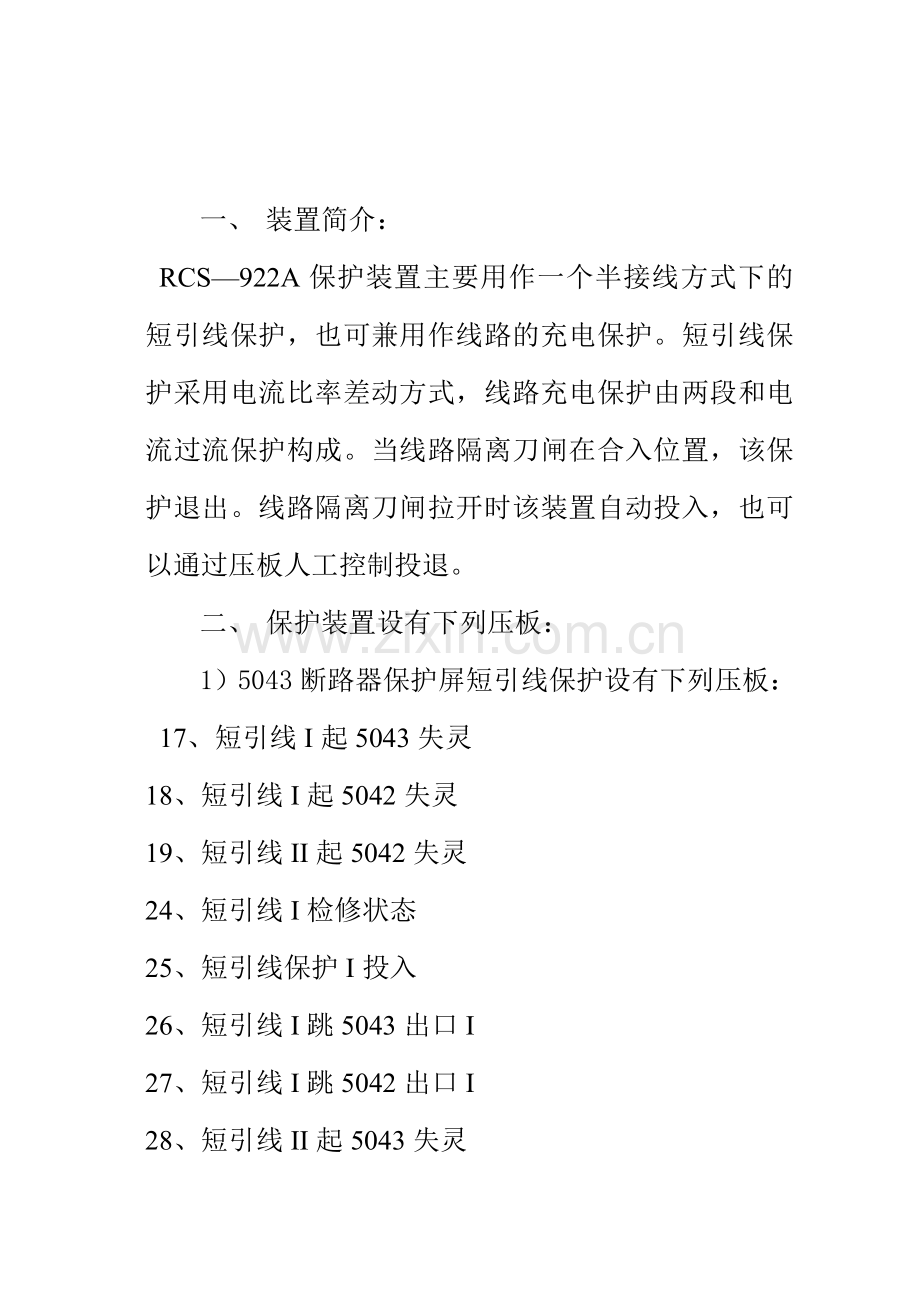

一、 装置简介：
RCS—922A保护装置主要用作一个半接线方式下的短引线保护，也可兼用作线路的充电保护。短引线保护采用电流比率差动方式，线路充电保护由两段和电流过流保护构成。当线路隔离刀闸在合入位置，该保护退出。线路隔离刀闸拉开时该装置自动投入，也可以通过压板人工控制投退。
二、 保护装置设有下列压板：
1）5043断路器保护屏短引线保护设有下列压板：
17、短引线I起5043失灵
18、短引线I起5042失灵
19、短引线II起5042失灵
24、短引线I检修状态
25、短引线保护I投入
26、短引线I跳5043出口I
27、短引线I跳5042出口I
28、短引线II起5043失灵

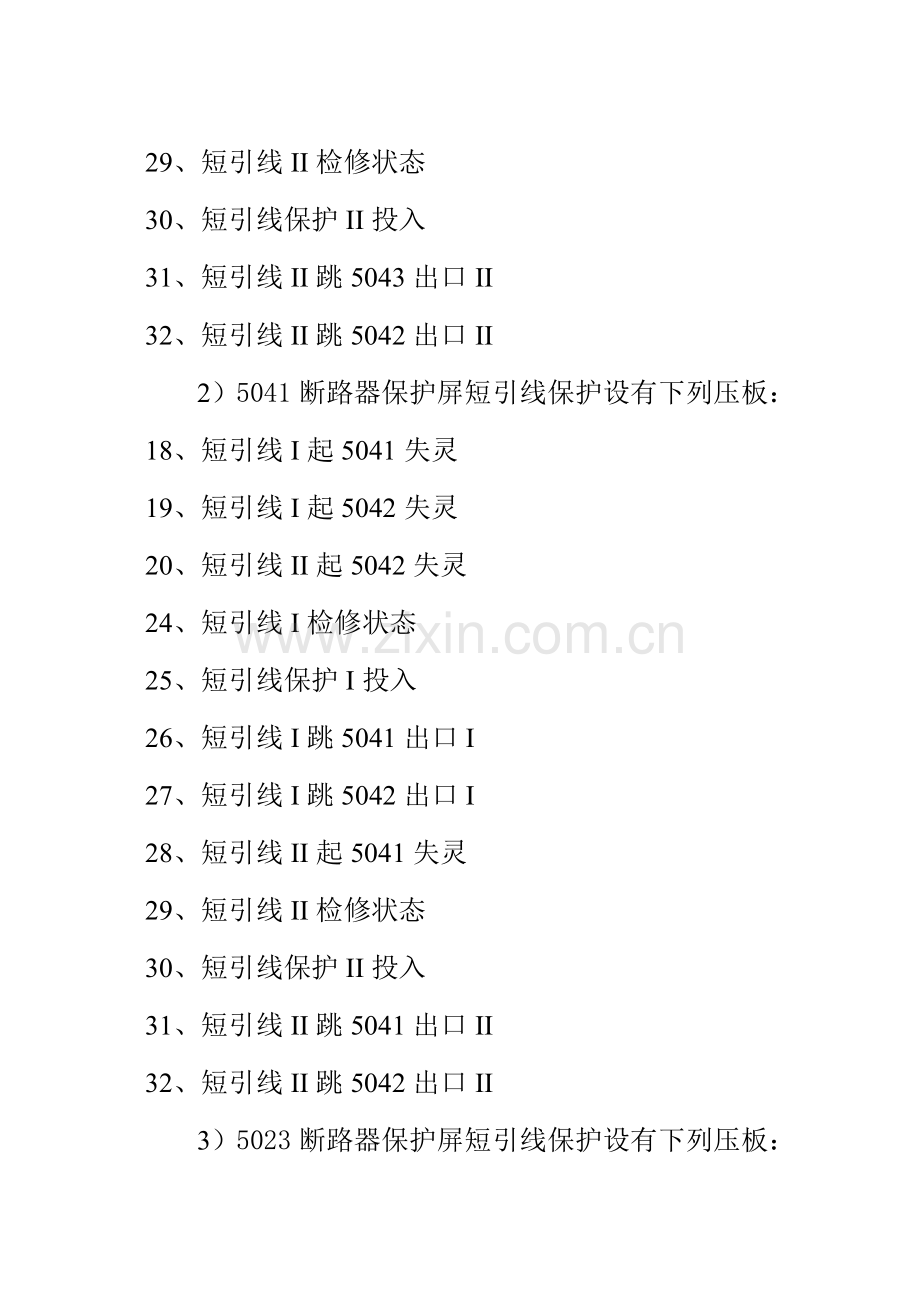

29、短引线II检修状态
30、短引线保护II投入
31、短引线II跳5043出口II
32、短引线II跳5042出口II
2）5041断路器保护屏短引线保护设有下列压板：
18、短引线I起5041失灵
19、短引线I起5042失灵
20、短引线II起5042失灵
24、短引线I检修状态
25、短引线保护I投入
26、短引线I跳5041出口I
27、短引线I跳5042出口I
28、短引线II起5041失灵
29、短引线II检修状态
30、短引线保护II投入
31、短引线II跳5041出口II
32、短引线II跳5042出口II
3）5023断路器保护屏短引线保护设有下列压板：
1)短引线I起5023失灵
2）、短引线I起5022失灵
3）、短引线II起5022失灵
4）、短引线I检修状态
5）、短引线保护I投入
6）短引线I跳5023出口I
7）、短引线I跳5022出口I
8）、短引线II起5023失灵
9）、短引线II检修状态
10）、短引线保护II投入
11）、短引线II跳5023出口II
12）短引线II跳5022出口II
三、保护的投入与退出
1 、装置的正常状态：装置正常时只有运行指示灯亮（该指示灯只有在短引线保护投入时亮），其它灯不亮。液晶显示当前时间和两侧电流的幅值。
2保护的投入：
装置处于正常状态，不论是自动或者人工投入，均应将所有跳闸压板和启动失灵压板投入
3 保护的退出
当该装置因装置原因需退出时（不包括正常的自动退出），应将所有跳闸压板和启动失灵压板退出
四、 控信号的说明及处理
1、 短引线保护跳闸：当有短引线保护跳闸出现时，装置上将显示出详细信息，作好记录后手动复归信号。
2、 短引线保护装置闭锁及装置异常：当有装置闭锁和装置异常出现时，说明装置处于异常运行状态
五、投运前和校验后的验收项目
1、 电气设备及线路有关实测参数完整正确
2、 全部保护装置竣工图纸符合实际
3、 装置定值符合整定通知单要求
4、 检验项目及结果符合检验条例和有关规程的规定
5、 核对电流互感器变比及伏安特性，其二次负载满足误差要求
6、 屏前、后的设备应整齐、完好，回路绝缘良好，标志齐全正确
7、 二次电缆绝缘良好，标号齐全、正确
8、 用一次负荷电流和工作电压进行验收试验，判断互感器极性、变比及其回路的正确性，判断方向、差动、距离、高频等保护装置有关元件及接线的正确性
六 、操作方法
在主画面状态下，按“▲”键可进入主菜单，通过“▲”、“▼”、“确认”和“取消”键选择子菜单。
本菜单选择打印定值清单、动作报告、自检报告、压板变位、保护状态、程序版本。打印动作报告时需选择动作 报告序号，动作报告中包括动作元件、动作时间、动作初始状态、开关变位、动作波形、对应保护定值等，其中动作报告记忆最新128次，故障录波只记忆最新24次

吴庄500KVRCS-922A短引线保护
运行注意事项

编 写： 魏冬利
科内审核： 周立军
批 准： 殷 军

高压供电公司继电保护管理所
2004、10、29
