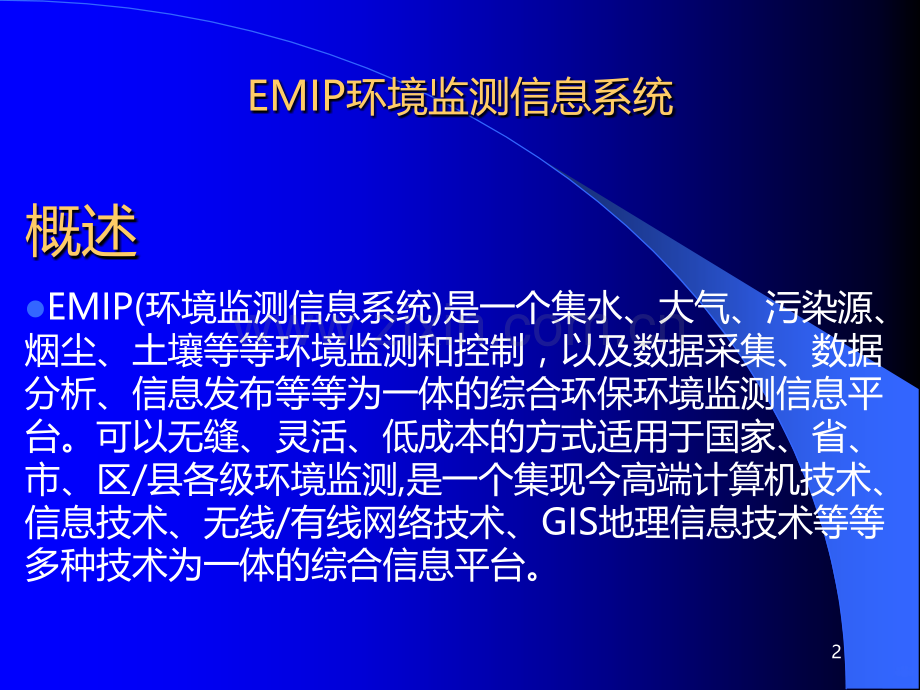

EMIP水质监测平台培训教程1概述lEMIP(环境监测信息系统)是一个集水、大气、污染源、烟尘、土壤等等环境监测和控制，以及数据采集、数据分析、信息发布等等为一体的综合环保环境监测信息平台。可以无缝、灵活、低成本的方式适用于国家、省、市、区/县各级环境监测,是一个集现今高端计算机技术、信息技术、无线/有线网络技术、GIS地理信息技术等等多种技术为一体的综合信息平台。EMIP环境监测信息系统2系统的数据通讯方式lGPRS、ADSL，由于数据可以24小时连续进行传输，网络速度快，而且数据的传输费用通常都采用以流量计费或包月计费的方式，所以可以根据需要来选择合适的通讯方式，即方便、实时又节省费用，运行效率及相关费率都较传统的电话线大大的降低。3总体架构 l以层次来划分总体架构，最上层是管理平台和用户接口，连接局内网络或者公众信息网，提供给用户访问系统的统一入口，以Web访问为主，直接在网页上监测控制一切，另一个是移动用户访问，便于当领导和工作人员在外时可以随时访问。还有就是手机，主要用于报警与警报系统，预先设定管理人员的号码，当某个监测站仪器等其它异常情况时，自动发短信通知相应的管理人员 4门户管理系统规划 l2.3.1数据通信系统l负责维护管理中心与各地监测站、各市、县监测中心的网络连接，实现相互通讯和数据交换功能。主要包括监测站的工控机与管理中心的通讯和数据交换、监测站管理软件与管理中心的数据交换，监测站仪器与管理中心的直接数据交换。l2.3.2数据采集子系统l管理定制从各监测点采集数据，时刻都需要准备接收下方提交的数据或主动向下取数，定时或者随时手动向下取数，对采集回来的数据进行分类保存。l2.3.3设备控制子系统l实现远程监测仪器控制功能，把监测仪器模拟在浏览器屏幕上，图形化控制设备，显示设备运行状态。l2.3.4数据管理子系统l提供数据统计查询，自动和手动剔除错漏等主要功能，自动生成图、表分析比较数据，定制输出报表，统计报表标准化处理，统计数据电子化报送等向其它系统提供正式的基础数据。l2.3.5用户管理子系统l部分监测站需要由管理中心直接监测和控制，另一部分只需要监测，部分需要下面监测，下方控制。系统可分配多级权限控制，可根据具体用户、用户组分配相应的权限。对于管理中心，一般人员可以浏览监测页面，查看监测数据；管理人员则可以远程控制操作仪器，修改数据记录。对于下属各市级监控中心，管理人员可以浏览监测页面，查看监测数据，远程控制操作相应的设备。用户组我们大致划分如图4-7。5用户管理子系统 l用户角色包括：l1、系统管理员l具有整个系统的最高权限。l2、领导组l具有较高权限，如：查看所有监测数据，数据采集、发布，控制设备。l3、用户管理组l添加、删除用户，配置用户所属组别和权限。l4、系统维修组l（1）对系统参数进行维护设置；l（2）维护软件系统的正常运行；l（3）维护数据库，定期备份，必要时手动恢复数据；l（4）维护硬件设备、网络的正常运行。l5、数据采集组l负责各监测站上传回来的数据，处理后上提交给信息发布组l6、信息发布组l把数据提交发布或定制成标准格式给其它应用系统l7、设备控制组l远程监测设备的状态，控制部分设备的功能l8、各市、县级控制组l读取所属监测站的监测数据，对某些设备进行远程控制 6软件的功能模块l实时监控l图像监控l综合分析l数据报表l计划任务l系统报警l短信功能 l站点资料l站点管理l权限管理l系统维护l基础数据lPDA功能lGIS系统 7SSO单点登陆方式 根据用户所具有的权限不同，所使用的功能不同，所查询的数据类型不同，所管理的站点不同等，分配不同的权限,单点登陆游遍全局。领导组参观组维护组数据管理组控制组站1管理组站2管理组系统管理组权限分配组等等81 1、实时数据、实时数据 实时数据界面，可实时数据界面，可以同时显示多个站点的以同时显示多个站点的实时测量数据，并直观实时测量数据，并直观的以对比图形显示，并的以对比图形显示，并可以显示出站点的实时可以显示出站点的实时水质级别，是否超标等水质级别，是否超标等指标指标实时监控9实时监控2 2、实时监控、实时监控 实时监控可以实时实时监控可以实时显示各站点的系统状态，显示各站点的系统状态，设备运行情况，仪器的设备运行情况，仪器的内部总线参数等，有权内部总线参数等，有权限的用户可通过此界面限的用户可通过此界面进行远程的直接反向控进行远程的直接反向控制制10实时监控3 3、在线信息、在线信息 可以实时刷新显示可以实时刷新显示各子站点的通讯是否正各子站点的通讯是否正常，子站的在线信息等常，子站的在线信息等11图像监控EMIPEMIP可以接入远程站点可以接入远程站点的视频图像，通过远程的视频图像，通过远程查看子站监测现场的仪查看子站监测现场的仪器运转情况，或有污染器运转情况，或有污染事故发生时，可以监测事故发生时，可以监测河流的水面情况，并可河流的水面情况，并可进行历史图像的存储及进行历史图像的存储及查询，方便的进行防盗查询，方便的进行防盗及污染事故的追溯及污染事故的追溯12数据报表 对于采集上来的数对于采集上来的数据先进行有效性的判断，据先进行有效性的判断，对于有效数据可进行上对于有效数据可进行上报。报。数据报表可以按照用户数据报表可以按照用户的需要生成小时、日、的需要生成小时、日、周、月、季、年报表，周、月、季、年报表，并可生成相应的曲线，并可生成相应的曲线，报表及曲线可进行打印。报表及曲线可进行打印。13综合分析 对于有效性识别后对于有效性识别后的历史数据，可以进行的历史数据，可以进行各种的综合分析，如达各种的综合分析，如达标状况，水质指数，单标状况，水质指数，单参数多站点及多参数单参数多站点及多参数单站点的各种图形化对比。站点的各种图形化对比。15计划任务 根据每个站点所监根据每个站点所监测的仪器参数的不同，测的仪器参数的不同，可以根据日常维护的需可以根据日常维护的需要，定制计划任务，例要，定制计划任务，例如：何时更换试剂，何如：何时更换试剂，何时校准仪器等，系统会时校准仪器等，系统会根据计划进度进行自动根据计划进度进行自动提示，辅助人员进行系提示，辅助人员进行系统的正常维护，并可将统的正常维护，并可将当日维护内容进行存储，当日维护内容进行存储，方便进行历史查询。方便进行历史查询。16数据管理l此单元可以对历史数据进行有效性的识别及数据的补漏,修正等操作,经过此有效性数据校正后的数据才可生成相应的统计数据,以便进行对历史数据的统计及报表生成发布等17数据上报l可以设置计划任务,系统自动或手动将所需要的报表以EMAIL或FTP的形式上传至指定的位置,如电视台,上级监测中心,或领导的邮箱中18信息发布l可以设置已经经过自动或手动识别的数据是否可以进行发布19短信模块l每一个在线注册的用户可以自已管理自已的短信定制类型.l可以在线查询短信历史查询信息等20站点管理 可以利用上述功能灵活的进行站点的增减、可以利用上述功能灵活的进行站点的增减、站点内监测参数的任意增减，用户权限的分配，站点内监测参数的任意增减，用户权限的分配，基础数据的录入，系统及数据库的维护等系统辅基础数据的录入，系统及数据库的维护等系统辅助功能。助功能。权限管理基础数据系统维护21报警提示 首次登入系统首次登入系统后，系统会自动识后，系统会自动识别登入者所拥有的别登入者所拥有的权限权限,查看是否有对查看是否有对应的报警信息产生，应的报警信息产生，或定制的计划任务或定制的计划任务条件满足需要执行，条件满足需要执行，如有相关信息将会如有相关信息将会自动弹出提示界面自动弹出提示界面提示使用人员。提示使用人员。22PDA模块可以通过PDA及可上网手机进行远程移动浏览现场的实时数据，实时状态，设备远程反向控制，历史日报表，历史月报表，历史报警查询，方便外出及移动查看系统数据和及时获取系统报警。PDA功能23 短信报模块可以根据各个用户权限的不同进行分类报警，可以通过手机对报警信息进行查询，也可以通过手机进行对实时数据及历史数据的查询，当产生某一参数超标时，可以通过短信息查询实时的相关数据，以便可以人为的判断出是水质超标造成的报警还是仪器故障引起的报警。并且通过手机短信息可以进行设备的反向控制以及通知功能，此短信模块的采用可以方便维护及管理人员在故障发生第一时间进行快速反应。短信功能24EMIP程序菜单EMIP安装后的程序1）TCP或GPRS后台程序2）TOMCAT START3)TOMCAT SHUTDOWN25EMIP运行必要程序中心必要运行的程序1）TOMCAT，WEB页面发布程序2）GPRS转发中心，接收和转发上下位数据通讯的后台程序。3）SQL数据管理器，SQL后台服务程序，用于存储数据26EMIP故障处理现场数据没有上来一）GPRS数据中心界面中“终端登陆号码”是否有相应的号码上来：1）有号码上来，无数据，需检查下位机发送数据程序是否打开，检查下位数采组态软件是否正常，或重启下位计算机，故障即可解决。2）无号码上来，需检查现场GPRS DTU设备是否有电，或重启设备；如果还有问题，需要检查中心的网线是否可以正常上网，检查路由器转发设置是否正常转发到EMIP服务器二）无法打开EMIP，检查TOMCAT发布程序是否正常打开，网络是否正常可以上网。27
