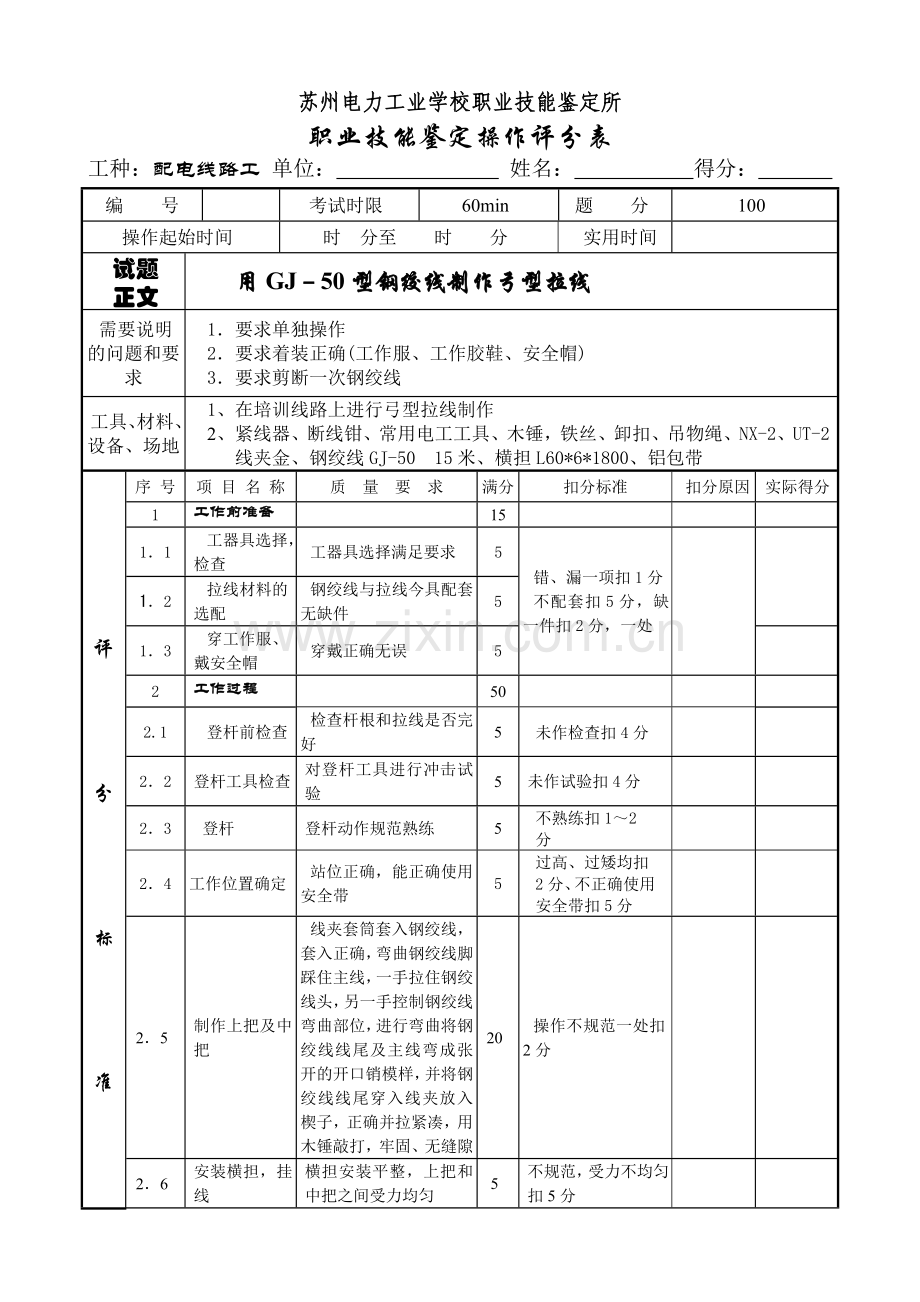

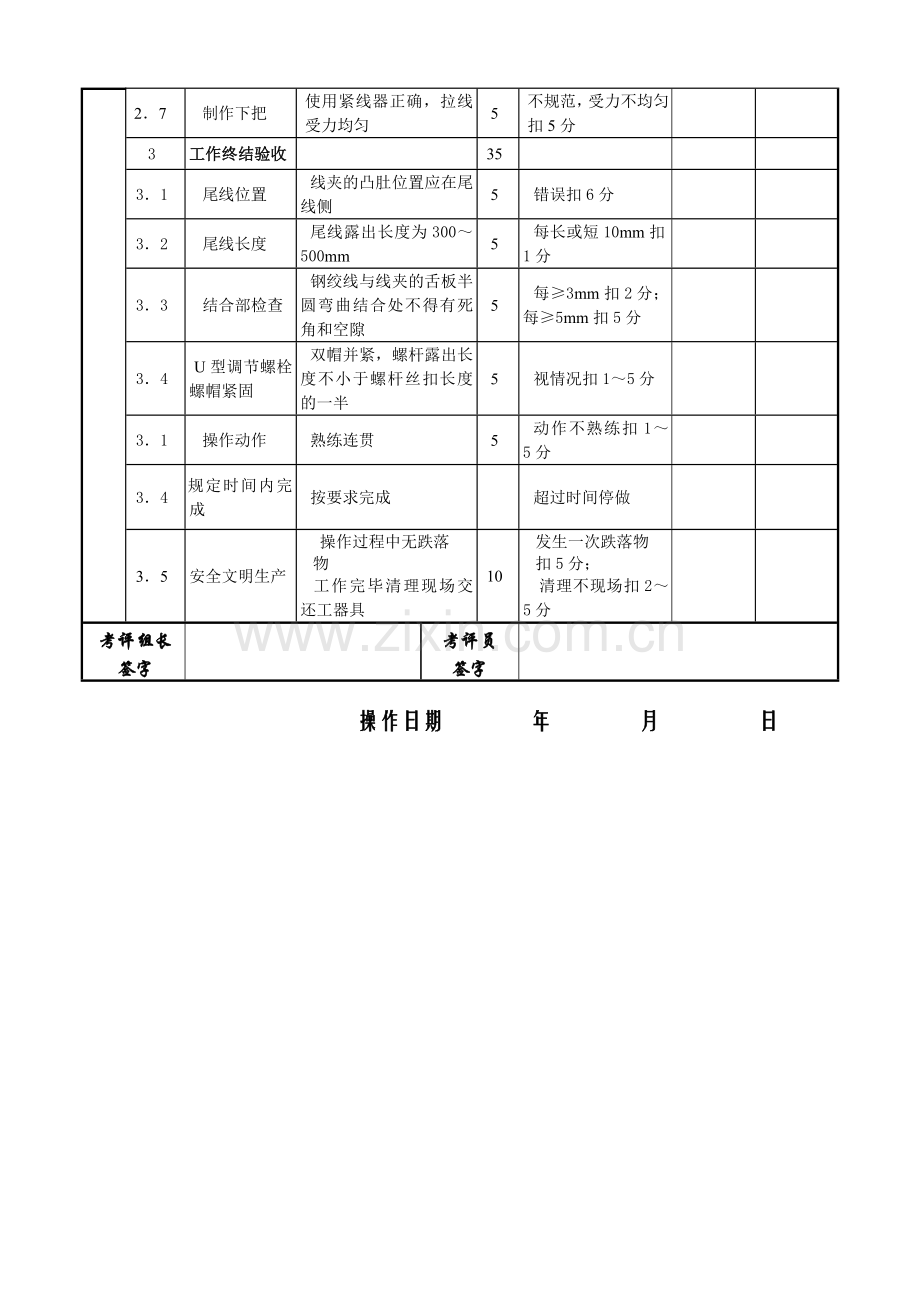

弓型拉线制作.doc

苏州电力工业学校职业技能鉴定所
职业技能鉴定操作评分表
工种：配电线路工 单位： 姓名： 得分：
编 号

考试时限
60min
题 分
100
操作起始时间
时 分至 时 分
实用时间

试题
正文
用GJ－50型钢绞线制作弓型拉线
需要说明的问题和要求
1．要求单独操作
2．要求着装正确(工作服、工作胶鞋、安全帽)
3．要求剪断一次钢绞线
工具、材料、设备、场地
1、 在培训线路上进行弓型拉线制作
2、 紧线器、断线钳、常用电工工具、木锤，铁丝、卸扣、吊物绳、NX-2、UT-2线夹金、钢绞线GJ-50 15米、横担L60*6*1800、铝包带

评

分

标

准
序 号
项 目 名 称
质 量 要 求
满分
扣分标准
扣分原因
实际得分
1
工作前准备

15

1．1
工器具选择，检查
工器具选择满足要求
5
错、漏一项扣1分
不配套扣5分，缺一件扣2分，一处

1．2
拉线材料的选配
钢绞线与拉线今具配套无缺件
5
1．3
穿工作服、戴安全帽
穿戴正确无误
5

2
工作过程

50

2.1
登杆前检查
检查杆根和拉线是否完好
5
未作检查扣4分

2．2
登杆工具检查
对登杆工具进行冲击试验
5
未作试验扣4分

2．3
登杆
登杆动作规范熟练
5
不熟练扣1～2分

2．4
工作位置确定
站位正确，能正确使用安全带
5
过高、过矮均扣2分、不正确使用安全带扣5分

2．5
制作上把及中把
线夹套筒套入钢绞线，套入正确，弯曲钢绞线脚踩住主线，一手拉住钢绞线头，另一手控制钢绞线弯曲部位，进行弯曲将钢绞线线尾及主线弯成张开的开口销模样，并将钢绞线线尾穿入线夹放入楔子，正确并拉紧凑，用木锤敲打，牢固、无缝隙
20
操作不规范一处扣2分

2．6
安装横担，挂线
横担安装平整，上把和中把之间受力均匀
5
不规范，受力不均匀扣5分

2．7
制作下把
使用紧线器正确，拉线受力均匀
5
不规范，受力不均匀扣5分

3
工作终结验收

35

3．1
尾线位置
线夹的凸肚位置应在尾线侧
5
错误扣6分

3．2
尾线长度
尾线露出长度为300～500mm
5
每长或短10mm扣1分

3．3
结合部检查
钢绞线与线夹的舌板半圆弯曲结合处不得有死角和空隙
5
每≥3mm扣2分；每≥5mm扣5分

3．4
U型调节螺栓螺帽紧固
双帽并紧，螺杆露出长度不小于螺杆丝扣长度的一半
5
视情况扣1～5分

3．1
操作动作
熟练连贯
5
动作不熟练扣1～5分

3．4
规定时间内完成
按要求完成

超过时间停做

3．5
安全文明生产
操作过程中无跌落物
工作完毕清理现场交还工器具
10
发生一次跌落物扣5分；
清理不现场扣2～5分

考评组长签字

考评员
签字

操作日期 年 月 日

苏州电力工业学校职业技能鉴定所职业技能鉴定
操作考核评分标准 (考评员用)

工种：配电线路工 单位： 姓名： 得分：
编 号

考试时限
60min
题 分
100
操作起始时间
时 分至 时 分
实用时间

试题
正文
用GJ－50型钢绞线制作弓型拉线
需要说明的问题和要求
1．要求单独操作
2．要求着装正确(工作服、工作胶鞋、安全帽)
3．要求剪断一次钢绞线
工具、材料、设备、场地
3、 在培训线路上进行弓型拉线制作
4、 紧线器、断线钳、常用电工工具、木锤，铁丝、卸扣、吊物绳、NX-2、UT-2线夹金、钢绞线GJ-50 15米、横担L60*6*1800、铝包带

评

分

标

准
序 号
项 目 名 称
质 量 要 求
满分
扣分标准
扣分原因
实际得分
1
工作前准备

15

1．1
工器具选择，检查
工器具选择满足要求
5
错、漏一项扣1分
不配套扣5分，缺一件扣2分，一处

1．2
拉线材料的选配
钢绞线与拉线今具配套无缺件
5
1．3
穿工作服、戴安全帽
穿戴正确无误
5

2
工作过程

50

2.1
登杆前检查
检查杆根和拉线是否完好
5
未作检查扣4分

2．2
登杆工具检查
对登杆工具进行冲击试验
5
未作试验扣4分

2．3
登杆
登杆动作规范熟练
5
不熟练扣1～2分

2．4
工作位置确定
站位正确，能正确使用安全带
5
过高、过矮均扣2分、不正确使用安全带扣5分

2．5
制作上把及中把
线夹套筒套入钢绞线，套入正确，弯曲钢绞线脚踩住主线，一手拉住钢绞线头，另一手控制钢绞线弯曲部位，进行弯曲将钢绞线线尾及主线弯成张开的开口销模样，并将钢绞线线尾穿入线夹放入楔子，正确并拉紧凑，用木锤敲打，牢固、无缝隙
20
操作不规范一处扣2分

2．6
安装横担，挂线
横担安装平整，上把和中把之间受力均匀
5
不规范，受力不均匀扣5分

2．7
制作下把
使用紧线器正确，拉线受力均匀
5
不规范，受力不均匀扣5分

3
工作终结验收

35

3．1
尾线位置
线夹的凸肚位置应在尾线侧
5
错误扣6分

3．2
尾线长度
尾线露出长度为300～500mm
5
每长或短10mm扣1分

3．3
结合部检查
钢绞线与线夹的舌板半圆弯曲结合处不得有死角和空隙
5
每≥3mm扣2分；每≥5mm扣5分

3．4
U型调节螺栓螺帽紧固
双帽并紧，螺杆露出长度不小于螺杆丝扣长度的一半
5
视情况扣1～5分

3．1
操作动作
熟练连贯
5
动作不熟练扣1～5分

3．4
规定时间内完成
按要求完成

超过时间停做

3．5
安全文明生产
操作过程中无跌落物
工作完毕清理现场交还工器具
10
发生一次跌落物扣5分；
清理不现场扣2～5分

考评组长签字

考评员
签字

操作日期 年 月 日

江苏省电力行业《配电线路工》职业技能鉴定
操作考核任务书
1．操作项目
用GJ－50型钢绞线制作弓型拉线
2．操作时间
本项目操作考核时间为60分钟。
3．操作说明
（1）在指定的场地、设备上独立完成操作；
（2）时间到应立即停止操作，整理工具材料离开操作场地；
（3）严格遵守安全操作规程。
