单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________
( 11-0481 )
电力职业技能鉴定考试
《电力电缆工（第二版）》中级工技能复习题

一、选择题（请将正确答案的代号填入括号内，每题1分，共50题）
1. 相同截面的铝导体与铜导体连接如无合适铜铝过渡端子时，可采用（ ）连接。
(A)铝管； (B)铜管； (C)镀锡铜管； (D)绑扎丝。
答案:C
2. 在一般情况下，当电缆根数少，且敷设距离较长时，宜采用（ ）敷设法。
(A)直埋； (B)隧道； (C)电缆沟； (D)架空。
答案:A
3. 对于被挖掘而全部露出的电缆应加护罩并悬吊，吊间的距离应不大于（ ）。
(A)1.5m； (B)1.8m； (C)2.2m； (D)2.5m。
答案:A
4. 在事故状况下，电缆允许短时间地过负荷，如6～10kV电缆，允许过负荷15%，但连续时间不得超过（ ）h。
(A)1； (B)1.5； (C)2； (D)4。
答案:C
5. 对于聚乙烯和交联聚乙烯电缆采用模塑法密封时，在增绕绝缘层的内外各包2～3层未硫化的乙丙橡胶带，再夹上模具加热到（ ）℃，保持30～45min。
(A)120～130； (B)140～150； (C)160～170； (D)180～190。
答案:C
6. 遇到带电电气设备着火时，应使用（ ）进行灭火。
(A)泡沫灭火器； (B)沙子； (C)干粉灭火器； (D)水。
答案:C
7. 电焊机的外壳必须可靠接地，接地电阻不得大于（ ）W。
(A)10； (B)5； (C)4； (D)1。
答案:C
8. 为了（ ），国际上一些发达国家开始限制PVC电缆的生产和使用。
(A)经济原因； (B)保护生态环境； (C)使用功能原因； (D)原材料原因。
答案:B
9. 电缆热收缩材料的收缩温度应是（ ）。
(A)100～120℃； (B)120～140℃； (C)140～160℃； (D)160～180℃。
答案:B
10. 开挖直埋电缆沟前，只有确知无地下管线时，才允许用机械开挖，机械挖沟应距离运行电缆（ ）以外。
(A)0.8m； (B)1m； (C)2m； (D)3m。
答案:C
11. 电缆热缩材料绝缘管的长度一般为（ ）mm。
(A)500； (B)600； (C)700； (D)800。
答案:B
12. （ ）主要用于大长度电缆线路各相电缆金属护套的交叉换位互联接地，以减小电缆金属护套的感应电压。
(A)直线接头； (B)绝缘接头； (C)过渡接头； (D)塞止接头。
答案:B
13. 三相四线制的电力电缆，中性线的截面积应达到主线截面积的（ ）。
(A)10%～20%； (B)30%～60%； (C)40%～50%； (D)70%～80%。
答案:B
14. 悬吊架设的电缆与桥梁构架间应有不小于（ ）m的净距，以免影响桥梁的维修作业。
(A)0.5； (B)1； (C)2； (D)3。
答案:A
15. 电缆隧道内要保持干燥，因此应设置适当数量的蓄水坑，一般每隔（ ）左右设一个蓄水坑，使水及时排出。
(A)30m； (B)50m； (C)70m； (D)90m。
答案:B

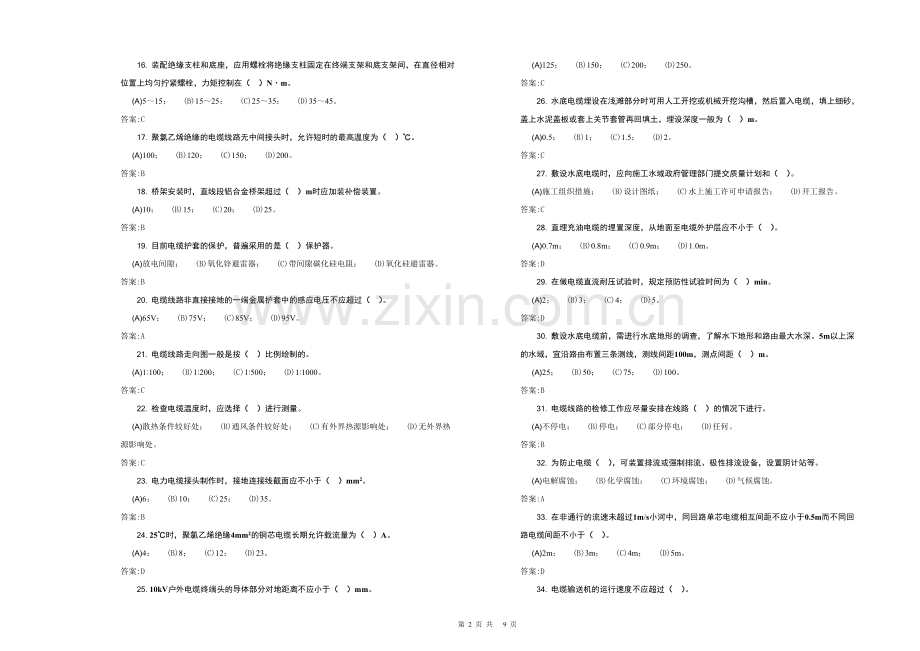

16. 装配绝缘支柱和底座，应用螺栓将绝缘支柱固定在终端支架和底支架间，在直径相对位置上均匀拧紧螺栓，力矩控制在（ ）N·m。
(A)5～15； (B)15～25； (C)25～35； (D)35～45。
答案:C
17. 聚氯乙烯绝缘的电缆线路无中间接头时，允许短时的最高温度为（ ）℃。
(A)100； (B)120； (C)150； (D)200。
答案:B
18. 桥架安装时，直线段铝合金桥架超过（ ）m时应加装补偿装置。
(A)10； (B)15； (C)20； (D)25。
答案:B
19. 目前电缆护套的保护，普遍采用的是（ ）保护器。
(A)放电间隙； (B)氧化锌避雷器； (C)带间隙碳化硅电阻； (D)氧化硅避雷器。
答案:B
20. 电缆线路非直接接地的一端金属护套中的感应电压不应超过（ ）。
(A)65V； (B)75V； (C)85V； (D)95V。
答案:A
21. 电缆线路走向图一般是按（ ）比例绘制的。
(A)1:100； (B)1:200； (C)1:500； (D)1:1000。
答案:C
22. 检查电缆温度时，应选择（ ）进行测量。
(A)散热条件较好处； (B)通风条件较好处； (C)有外界热源影响处； (D)无外界热源影响处。
答案:C
23. 电力电缆接头制作时，接地连接线截面应不小于（ ）mm2。
(A)6； (B)10； (C)25； (D)35。
答案:B
24. 25℃时，聚氯乙烯绝缘4mm2的铜芯电缆长期允许载流量为（ ）A。
(A)4； (B)8； (C)12； (D)23。
答案:D
25. 10kV户外电缆终端头的导体部分对地距离不应小于（ ）mm。
(A)125； (B)150； (C)200； (D)250。
答案:C
26. 水底电缆埋设在浅滩部分时可用人工开挖或机械开挖沟槽，然后置入电缆，填上细砂，盖上水泥盖板或套上关节套管再回填土，埋设深度一般为（ ）m。
(A)0.5； (B)1； (C)1.5； (D)2。
答案:C
27. 敷设水底电缆时，应向施工水域政府管理部门提交质量计划和（ ）。
(A)施工组织措施； (B)设计图纸； (C)水上施工许可申请报告； (D)开工报告。
答案:C
28. 直埋充油电缆的埋置深度，从地面至电缆外护层应不小于（ ）。
(A)0.7m； (B)0.8m； (C)0.9m； (D)1.0m。
答案:D
29. 在做电缆直流耐压试验时，规定预防性试验时间为（ ）min。
(A)2； (B)3； (C)4； (D)5。
答案:D
30. 敷设水底电缆前，需进行水底地形的调查，了解水下地形和路由最大水深。5m以上深的水域，宜沿路由布置三条测线，测线间距100m，测点间距（ ）m。
(A)25； (B)50； (C)75； (D)100。
答案:B
31. 电缆线路的检修工作应尽量安排在线路（ ）的情况下进行。
(A)不停电； (B)停电； (C)部分停电； (D)任何。
答案:B
32. 为防止电缆（ ），可装置排流或强制排流、极性排流设备，设置阴计站等。
(A)电解腐蚀； (B)化学腐蚀； (C)环境腐蚀； (D)气候腐蚀。
答案:A
33. 在非通行的流速未超过1m/s小河中，同回路单芯电缆相互间距不应小于0.5m而不同回路电缆间距不小于（ ）。
(A)2m； (B)3m； (C)4m； (D)5m。
答案:D
34. 电缆输送机的运行速度不应超过（ ）。
(A)10m/min； (B)15m/min； (C)20m/min； (D)25m/min。
答案:B
35. 水底电缆敷设必须留有充足的余量，对于电缆路径长度小于1km的电缆，在我国推荐的订货长度余量为（ ）。
(A)3%～5%； (B)4%～7%； (C)5%～10%； (D)10%～15%。
答案:C
36. 根据运行经验，聚乙烯绝缘层的破坏原因，主要是（ ）。
(A)树脂老化； (B)外力破坏； (C)温度过高； (D)腐蚀性。
答案:A
37. 当电缆有中间接头时，应将其（ ），在中间接头的周围应有防止因发生事故而引起火灾的设施。
(A)穿入管道内； (B)放在电缆井坑内； (C)埋入地内； (D)随意放置。
答案:B
38. 敷设于铁路、公路下的电缆管的埋设深度应低于路基或排水沟（ ）以上。
(A)0.7m； (B)0.8m； (C)0.9m； (D)1.0m。
答案:D
39. 电缆绝缘的介质损失角值增大，就迫使允许载流量（ ）。
(A)降低； (B)提高； (C)持平； (D)弱变化。
答案:A
40. 使用电容电桥法测试电缆故障时，其断线故障的绝缘电阻不应小于（ ）MW，否则会造成较大的误差。
(A)1； (B)10； (C)100； (D)200。
答案:A
41. 直埋电缆穿越农田时，电缆埋置深度不应小于（ ）。
(A)0.1m； (B)0.7m； (C)1m； (D)1.2m。
答案:C
42. 焊条型号"E4303"中的末两位数字"03"表示它的药皮类型属于（ ）。
(A)纤维素型； (B)低氢型； (C)钛钙型； (D)以上都不是。
答案:C
43. 配电盘、成套柜基础型钢安装的允许偏差是水平度和偏斜度每米长和全长分别不超过（ ）。
(A)1mm、5mm； (B)2mm、5mm； (C)2mm、10mm； (D)1mm、10mm。
答案:A
44. 电流表最大刻度为300A（电流互感器变比为300/5A），表针指示电流为150A，此时表计线圈通过的电流是（ ）。
(A)2.5A； (B)5A； (C)150A； (D)300A。
答案:A
45. 我国确定的安全电压有三种，指的是（ ）。
(A)36V、48V、100V； (B)24V、36V、48V； (C)110V、220V、380V； (D)12V、24V、36V。
答案:D
46. 测量吸收比的目的是发现绝缘受潮，吸收比的表达式是（ ）。
(A)R60s/R15s； (B)R15s/R60s； (C)R30s/R60s； (D)R60s/R30s。
答案:A
47. 在带电区域中的非带电设备上检修时，工作人员正常活动范围与带电设备的安全距离即安全净距6kV及以下电压等级为大于（ ）m。
(A)0.35； (B)0.1； (C)0.2； (D)0.25。
答案:A
48. 用电桥法测量直流电阻，当被测试电阻在10W以上时，一般采用（ ）法测量。
(A)单臂电桥； (B)双臂电桥； (C)西林电桥； (D)以上都不对。
答案:A
49. 下列操作中，（ ）不能运行一个应用程序。
(A)用"开始"菜单中的"运行"命令； (B)用鼠左键双击查找到的文件名； (C)用"开始"菜单中的"文档"命令； (D)用鼠标单击"任务栏"中该程序的图标。
答案:C
50. 质量管理统计方法有下列哪几种方法（ ）。
(A)因果图、排列图、散布图、直方图； (B)因果图、排列图、散布图、直方图、分组法； (C)因果图、排列图、散布图、直方图、分组法、控制图； (D)因果图、排列图、散布图、控制图。
答案:C

二、判断题（正确的请在括号内打"√"，错误的打"×"，每题1分，共50题）1. 氧、乙炔焊时，当混合气体流速大于燃烧速度时，会发生回火。（ ）
答案:×
2. 钢材受外力而变形，当外力去除后，不能恢复原来的形状的变形称为塑性变形。（ ）
答案:√
3. 铜连接管和铜鼻子制成后必须退火，并应镀锡，其表面不得有毛刺、裂纹和锐边。（ ）
答案:√
4. 塑料电缆中树枝放电引发和发展分为引发期、成长期、饱和期和间隙击穿前期四个阶段。（ ）
答案:√
5. 电缆在下列地点需用夹具固定：水平敷设直线段的两端；垂直敷设的所有支点；电缆转角处弯头两侧；电缆终端头颈部和中间接线盒两侧支点处。（ ）
答案:√
6. 电缆敷设时要考虑尽可能避免外力损伤电缆的情况。（ ）
答案:√
7. 在多震地区应采用有金属护套的电缆，避免安装塑料电缆。（ ）
答案:×
8. 电缆之间应尽可能平行敷设，并尽可能减少电缆线路与其他各种地下设施管线的交叉。（ ）
答案:√
9. 电缆敷设在桥上无人可触及处，可裸露敷设，但上部需加遮阳罩。（ ）
答案:√
10. 杂散电流流过电缆护层时，不会产生电解腐蚀。（ ）
答案:×
11. 牵引网套是在电缆牵引时将牵引力过渡至电缆的金属护套或塑料外护层上的一种连接工具。（ ）
答案:√
12. 电缆输送机具有结构紧凑、质量轻、推力大的特点，可有效保证电缆敷设质量。（ ）
答案:√
13. 防捻器的一侧如果受到扭矩时可以自由转动，这样就可以及时消除钢丝绳或电缆的扭转应力。（ ）
答案:√
14. 电力电缆接头接地线应使用截面大于16mm2的导线。（ ）
答案:×
15. 一般滚动摩擦系数比滑动摩擦系数小，为此在牵引电缆中，应尽量将滑动摩擦转成滚动摩擦。（ ）
答案:√
16. 热收缩材料是多种功能高分子材料共同混合构成多相聚合物，用添加剂改性获得所需要的性能。（ ）
答案:√
17. 交联聚乙烯绝缘电缆与聚氯乙烯绝缘电缆的施工工艺完全不相同。（ ）
答案:×
18. 直流电动机启动时，常在电枢电路中串入附加电阻，其目的是为增大启动转矩。（ ）
答案:×
19. 电力电缆芯线连接采用点压时，压坑顺序为先外后内，采用围压时，顺序为先内后外。（ ）
答案:√
20. 金属电缆保护管采用焊接连接时，应采用短管套接。（ ）
答案:√
21. 直埋电缆敷设后，应绘制实际线路图，作为交接验收的技术资料。（ ）
答案:√
22. 阻燃电缆又称难燃电缆，现在主要有低盐酸高阻燃电缆和低烟无卤阻燃电缆。（ ）
答案:√
23. 电缆故障接头恢复后，可不必核对相位，经耐压试验合格后，即可恢复运行。（ ）
答案:×
24. 连接两种不同型号电缆的接头称为中间接头。（ ）
答案:×
25. 连接两段相同型号电缆的接头称过渡接头。（ ）
答案:×
26. 35kV户外电缆终端头、引线之间及引线与接地体之间的距离为0.3m。（ ）
答案:×
27. 电缆隧道应有良好的通风措施，以使隧道温度不会太高。（ ）
答案:√
28. 波阻抗衰减常数、相移常数称为电缆的二次参数。（ ）
答案:√
29. 电缆的额定电压越高，电场强度越大，空气游离作用就越少。（ ）
答案:×
30. 对于固定敷设的电力电缆，其连接点的抗拉强度要求不低于导体本身抗拉强度的70%。（ ）
答案:×
31. 在电缆线路上装设零序电流互感器时，电缆终端头接地线必须自上而下穿过零序电流互感器且接地线采用绝缘导线。（ ）
答案:√
32. 单向晶闸管在交流电路中，不能触发导通。（ ）
答案:×
33. 电缆绝缘的缺陷之一是绝缘中存在气泡或气隙，这会使绝缘在工作电压下发生局部放电而逐步扩展使绝缘损坏。（ ）
答案:√
34. 电缆绝缘的缺陷可分为集中性和分布性两大类。（ ）
答案:√
35. 直流耐压试验与泄漏电流测试的方法是一致的，因此只需一种试验就行。（ ）
答案:×
36. 电化树枝的产生是由于孔隙中存在含硫或其他化学成分的溶液。（ ）
答案:√
37. 在多条并列敷设的电缆，要从中判断出哪一条是停电的电缆，可用感应法将电缆判别出来。（ ）
答案:√
38. 电缆在试验时发生击穿故障，其故障电阻应可用兆欧表测得。（ ）
答案:√
39. 必须定期对高压单芯电缆的外护层绝缘进行测试。（ ）
答案:√
40. 在开挖电缆沟的施工中，工作人员之间应保持一定的安全距离，防止相互碰伤。（ ）
答案:√
41. 布绝缘胶带的耐压强度可以在交流1kV电压下保持1min不击穿。（ ）
答案:√
42. 《电业安全工作规程》规定在10kV、110kV电压等级下人身与带电体的安全距离分别为0.4m和1.0m。（ ）
答案:×
43. 电气设备分为高压和低压设备两种，即对地电压为250V及以上者为高压设备，在250V以下者为低压设备。（ ）
答案:√
44. 利用鼠标进行输入工作时，一般只用左键。（ ）
答案:√
45. 所谓电焊弧就是利用电弧光使焊件和焊条熔化，将两块金属板连接起来。（ ）
答案:×
46. 钢丝绳直径磨损不超过30%，允许根据磨损程度降低拉力继续使用，超过30%应报废。（ ）
答案:√
47. 试验现场应装设围栏，向外悬挂"止步，高压危险"警告牌，并派人看守，勿使外人接近或误入试验现场。（ ）
答案:√
48. 带有保持线圈的中间继电器分为两种：一种是电压启动电流保持的中间继电器，另一种是电流启动电压保持的中间继电器。（ ）
答案:√
49. 使用千斤顶时，千斤顶的顶部与物体的接触处应垫铁板，避免顶坏物体和防滑。（ ）
答案:√
50. 功率表是测量负载功率的仪表，应把功率表的电流线圈串在电路中，而把电压线圈并在电路中。（ ）
答案:√

三、简答题（请填写答案，每题5分，共9题）
1. 交联聚乙烯绝缘电缆绝缘中含有微水，对电缆安全运行产生什么危害？
答案:答：（1）绝缘中含有微水，会引发绝缘体中形成水树枝，造成绝缘破坏；（2分）
（2）水树枝直径一般只有几个微米，由许多微观上的小水珠空隙组成放电通路，电场和水的共同作用形成水树枝；（2分）
（3）在生产过程中严格控制绝缘中水的含量，以减少水树枝形成的机会。（2分）
2. 护层绝缘保护器的参数选择，应符合哪些规定？
答案:答：（1）可能最大冲击电流作用下的残压，不得大于电缆护层的冲击耐压被1.4所除数值。（2分）
（2）可能最大工频电压的5s作用下，应能耐受。（2分）
（3）可能最大冲击电流累积作用20次后，保护器不得损坏。（2分）
3. 试述铜屏蔽层电阻比的试验方法。
答案:答：（1）用双臂电桥测量在同温下的铜屏蔽和导体的直流电阻；（3分）
（2）当前者与后者之比与运前相比增加时，表明铜屏蔽层的直流电阻增大，铜屏蔽可能被腐蚀，当该比值与运前相比减少时，表明附件中体接点的接触电阻有增大的可能。（3分）
4. 电力电缆故障发生的主要原因有哪些？
答案:答：（1）机械损伤；（1分）
（2）绝缘受潮；（1分）
（3）绝缘老化；（1分）
（4）过电压；（1分）
（5）过热；（1分）
（6）产品质量缺陷；（0.5分）
（7）设计不良。（0.5分）
5. 在隧道或重要回路的电缆沟中的哪些部位宜设置阻火墙（防火墙）？
答案:答：（1）公用主沟道的分支处。（1.5分）
（2）多段配电装置对应的沟道适当分段处。（1.5分）
（3）长距离沟道中相隔约200m或通风区段处。（1.5分）
（4）至控制室或配电装置的沟道入口、厂区围墙处。（1.5分）
6. 哪些场合宜选用铜芯式电缆？
答案:答：（1）电机励磁、重要电源、移动式电气设备等需要保持连接具有高可靠性的回路。（1分）
（2）振动剧烈、有爆炸危险或对铝有腐蚀等严酷的工作环境。（1分）
（3）耐火电缆。（1分）
（4）紧靠高温设备配置。（1分）
（5）安全性要求高的重要公共设施中。（1分）
（6）水下敷设当工作电流较大需增多电缆根数时。（1分）
7. 电缆敷设常用的敷设方法可分为哪几类？
答案:答：（1）人工敷设，即采用人海战术，在一人或多人协调指挥下，按规定进行敷设；（2分）
（2）机械化敷设，即采用滚轴滚轮、牵引器、输送机，通过一同步电源进行控制，比较安全；（2分）
（3）人工和机械相结合，有些现场由于转弯较多，施工难度大，全用机械较困难，可采用此方法。（2分）
8. 同一层支架上电缆排列配置方式，应符合哪些规定？
答案:答：（1）控制和信号电缆可紧靠或多层叠置。（2分）
（2）除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。（2分）
（3）除交流系统用单芯电缆情况外，电力电缆相互间宜有35mm空隙。（2分）
9. 按敷设电力电缆的环境条件可分为哪几类？
答案:答：按敷设环境条件可分为地下直埋、地下管道、空气中、水底过河、矿井、高海拔、盐雾、大高差、多移动、潮热区类型。（每类0.5分）

四、计算题（请填写答案，每题5分，共9题）
1. 有一条726m长的电缆，其中首段450m为3×50mm2铜芯电缆，后一段为276m为3×70mm2铝芯电缆，发生单相接地故障，故障点对地电阻1kW左右，用QF1A型电缆故障仪测试，正接法测得RX=0.47。求故障点位置。
答案:解：（1）先将铝芯电缆换算成铜芯，求总等值长度
L=450+276×782.1（m）（1分）
（2）故障点长度为
LX1=0.47×2×782.1=735.1（m）（1分）
（3）显然，故障点在铝芯电缆部分，则
LX2=450+(735.1-450)××=687（m）（2分）
答：该故障点应该在距首端687m处。（1分）
2. 用交流电桥法测一统包型电缆一芯对地电容，标准电容为10mF，测得RA=331，RB=33，问该电缆一芯对地电容是多少？
答案:解：CY=（2分）
CY=≈0.33（mF）（2分）
答：该电缆一芯对地电容为0.33mF。（1分）
3. 用压降比较法测量电缆外护层绝缘损坏点，电缆长2250m，电压反映分别为15mV和25mV，问该电缆外护层绝缘损坏点距测量端多远？是否可用声测法定点？
答案:解：　X=（1分）
X=（2分）
答：该电缆外护套绝缘损坏点在距测量端843m左右处。（1分）因电缆外护层绝缘水平较低，故不能采用声测法定点，否则会使整个电缆线路外护层受损坏。（1分）
4. 一盘10kV 240mm2 XLPE绝缘铜芯电缆，长488m，直接放在5cm厚，强度为C25的水泥地上，是否合适？用数字表达方式以予说明。
答案:解：每千米YJV-3×240-8.7/10kV电缆约为10300kg左右，若盘质量为500kg，则总质量在（500+10300×0.488）=5270.4kg左右，取盘边宽度为7cm，着地宽度为2.5cm。
则P=N/S（2分）
　　=5526÷(2×0.07×0.025)=5526÷0.0175
=315771（kgf/mm2）（2分）
答：通过计算得到该电缆盘边着地点压力315771kgf/mm2，显然不能直接5cm厚标号C25的水泥地上，否则会把地压坏，长期置放会损坏电缆。（1分）
5. 做直流50kV试验用1kVA试验变压器，试问水阻容量和阻值如何选择比较合适。
答案:解：阻值一般取每伏10W，则R=10W/V·U（2分）
R=10×50×103=500（kW）（2分）
答：取热容量为1kcalIT，阻值为0.5MW的水阻较为合适。（1分）
6. 1kV户内终端最小干闪距离为125mm，问其干放电电压为多少？
答案:解：L=0.32(Ud-14)（2分）
125cm=0.32(Ud-14)（1分）
Ud=53（kV）（1分）
答：10kV户内头干放电电压是53kV。（1分）
7. 一条长50m的电缆，沿斜面敷设，如图D-2所示，试求在C点的牵引力。（电缆质量按每米9.1kg计算，m=0.2）

图D-2
答案:解：电缆盘的摩擦力一般按15m长的电缆重量计：
　　T4=15×9.1=136.5（kgf）（1分）
　　TB=T4+WL(mcosQ1+sinQ1)
=136.5+9.1×20×(0.2cos10°+sin10°)
=135.6+9.1×20×(0.2×0.198+0.156)
=200.8（kgf）（2分）
　　TC=TB+Lm=200.8+9.1×30×0.2=255.4（kgf）
≈2505N（1分）
答：C点的牵引力为2505N。（1分）
8. 试计算YJV22-3×240mm2/10kV电力电缆用牵引头方式，牵引时所能承受的拉力。（s=70×106Pa/mm2）
答案:解：Tm=ksqS（1分）
Tm=1×70×106Pa/mm2×240mm2×3
=5040×107Pa（2分）
答：电缆牵引力应小于5040Pa。（1分）
9. 有一个电流互感器，变流比为400/5，准确度等级0.5级，额定容量为15VA，今测得其二次回路的总阻抗为1W，问该电流互感器二次侧所接仪表能否保证其准确度。
答案:解：∵S=I2Z ∴Z=S/I2=15/52=0.6W（2分）
所以，二次总阻抗为1W，超过该电流互感器额定阻抗0.6W，即电流互感器的准确等级要下降，即所接仪表不能保证其准确度。（2分）
答：不能保证其准确度。（1分）

五、绘图题（请填写答案，每题10分，共3题）
1. 绘出对电缆单相接地故障测距的原理接线图。
答案:答：见图E-48。

图E-48
A、B—电缆的两端；L—电缆全长；LX—A端到故障点的距离；
RM—电桥的比率臂电阻；RN—电桥测定臂电阻
2. 绘出感应法探测电缆位置接线图及声音变化曲线图。
答案:答：见图E-49。

图E-49
3. 如图E-50所示，标出WTC-515型35kV交联聚乙烯电缆终端头结构：（a）电缆剥切尺寸；（b）应力锥尺寸。

图E-50
答案:答：见图E-51。

图E-51
（a）电缆剥切尺寸；（b）应力锥尺寸
A—剖铅长度，实测，从终端合的瓷套管底平面至出线杆内孔顶部+120，不同截面

出线杆内孔长度不同；B—导线长度，出线杆内孔深+38；D—线芯绝缘外径；
1—导线；2—交联聚乙烯绝缘层；3—半导电布带；4—铜屏蔽带；
5—聚氯乙烯护套；6—f 2.02软铅丝；7—接地线

六、论述题（请填写答案，每题10分，共3题）
1. 油压钳的使用应注意什么？
答案:答：（1）由于液压钳的吨位不同，其所能压接的导体截面和导体材料也不相同。另外，有的油压钳没有保险阀门，因此在使用中不应超出油压钳本身所能承受的压力范围，以免损坏油压钳。（2分）
（2）手动液压钳一般均按一人操作进行压接设计，使用时应由一人进行压接，不应多人合力强压，以免超出油压钳允许的吨位。（2分）
（3）压接过程中，当上下模接接触时，应停止施加压力，以免损坏压钳、压模。（2分）
（4）油压钳应按要求注入规定牌号机油，以保证油压钳在不同季节能正常使用。（2分）
（5）注油时应注意机油清洁，带来杂质的油会引起各油阀开闭不严，使油压钳失灵或达不到应有压力。（2分）
2. 挖掘电缆沟槽时应注意些什么？
答案:答：（1）施工地点周围应设置栏凳和警告标志（日间挂红旗，夜间挂红色桅灯）。（1分）
（2）在经常有人行走处开挖时，应设置临时跳板，以免阻碍交通。（1分）
（3）埋设电缆的最小深度在地坪以下0.7m，故开挖土沟深度应大于0.8m。（1分）
（4）如施工地点的土地计划予以平整，则要使电缆埋入深度有计划平整土地后，仍能有标准深度。（1分）
（5）开挖时应垂直开挖，不可上狭下宽或掏空挖掘，并把开挖出来的路面结构材料与下面的泥土分别置放于距沟边0.3m的两旁，同时以免石块等硬物滑进沟内而直接覆盖在电缆上，使电缆受到机械损伤。（1分）
（6）还应留出人工拉引电缆时的走道。（1分）
（7）堆物不能太远，否则会增加挖土工作量，扩大施工范围影响公共交通。（1分）
（8）堆物与消防水龙头的距离不应小于0.6m，以不影响消防的紧急需用。（1分）
（9）在不太坚固的建筑物旁挖掘电缆沟时，应事先做好支撑等加固措施。（1分）
（10）电缆沟的挖掘还必须保证电缆敷设后的弯曲半径不小于规定值。（1分）
3. 使用万用表时有哪些注意事项？
答案:答：使用万用表时有下列注意事项：
（1）使用万用表前要明确测量的内容及大概数值（如直流、交流、电压、电流、电阻），然后把表的切换开关拔好，如对测量的数值不清，应先放到最大量程，防止碰针。（2.5分）
（2）测电阻时应先断开被测回路电源，将两个测量线短路对零，再进行测量。（2.5分）
（3）万用表因刻度盘刻度较多，使用时应防止将切换开关倒错或用错，注意不要看错刻度。（2.5分）
（4）使用完后应将表计切换开关放在0档位置或交流电压最高档。（2.5分）

第 9 页 共 9 页
