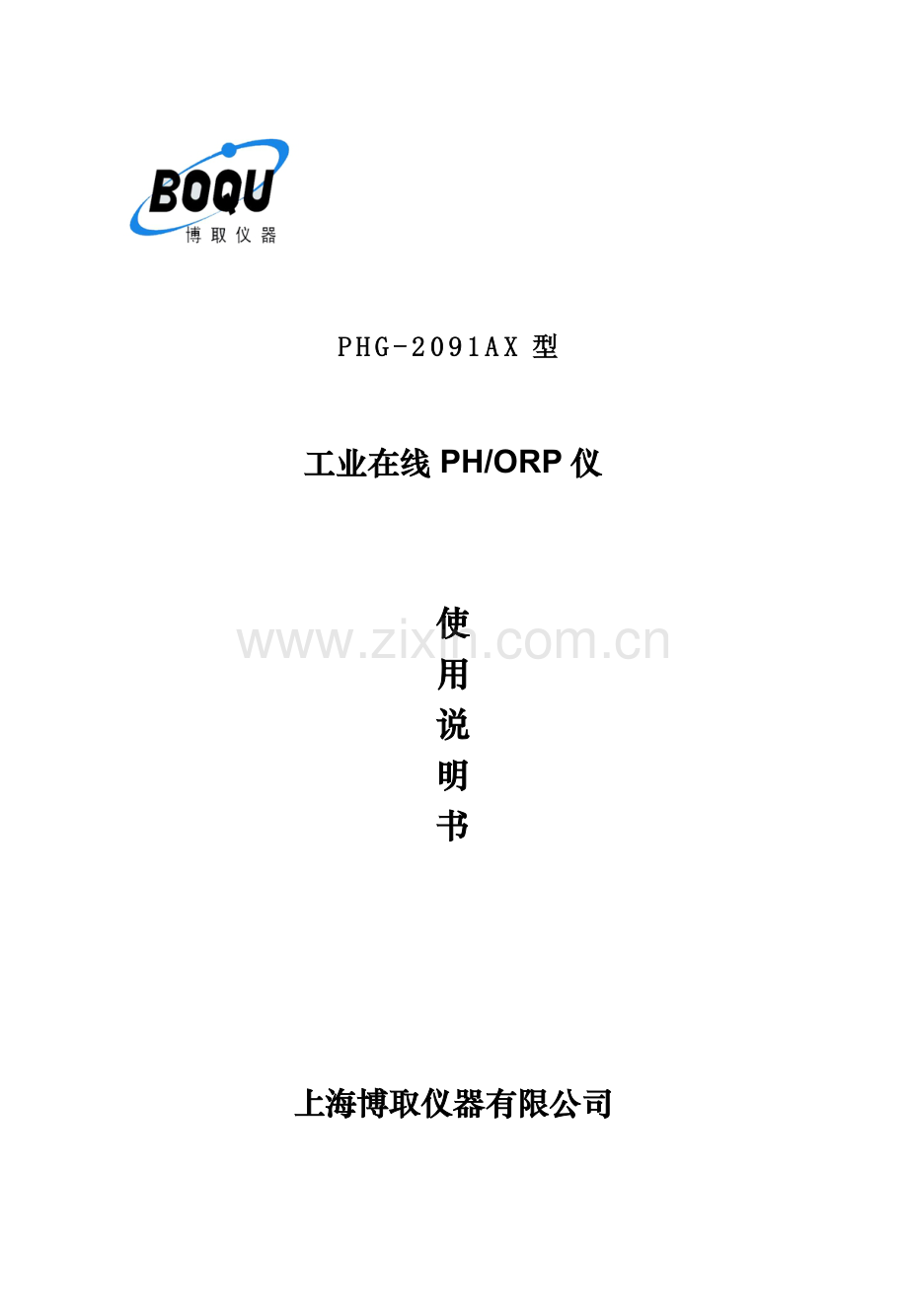

PHG-2091AX型

工业在线PH/ORP仪

使
用
说
明
书

上海博取仪器有限公司

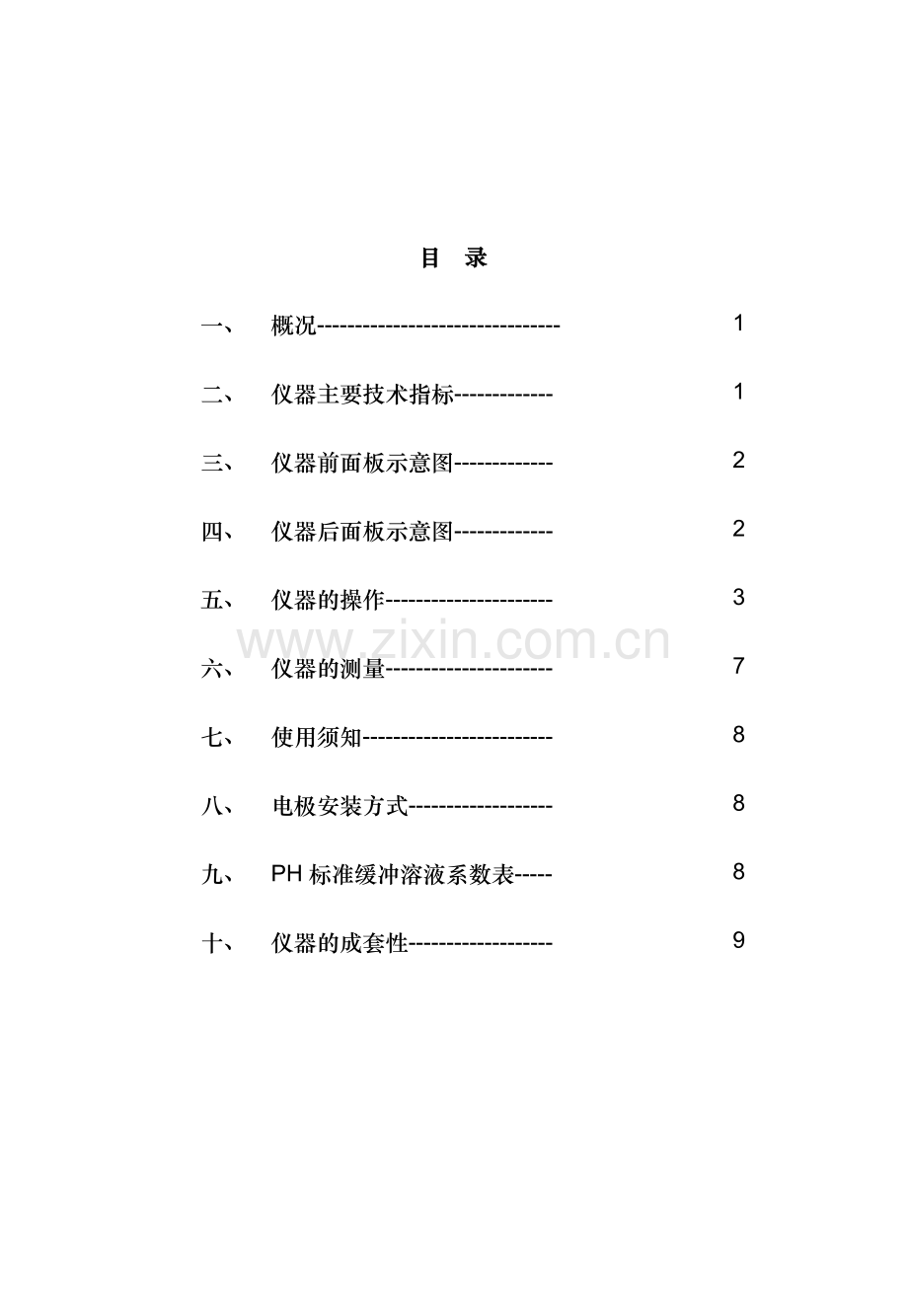

目 录
一、
概况--------------------------------
1
二、
仪器主要技术指标-------------
1
三、
仪器前面板示意图-------------
2
四、
仪器后面板示意图-------------
2
五、
仪器的操作----------------------
3
六、
仪器的测量----------------------
7
七、
使用须知-------------------------
8
八、
电极安装方式-------------------
8
九、
PH标准缓冲溶液系数表-----
8
十、
仪器的成套性-------------------
9

一、 概 况
PHG-2091AX型工业PH/ORP计是一台工业用在线PH（ORP）值测量仪，广泛适用于电子、化工、环保、医药食品等行业高纯水及制水设备的PH值在线测量，配以管道连接式复合电极，具有使用方便、读数精确、数值稳定。

二、 仪器主要技术指标
Ø 测量范围：0.00~14.00PH，分度值0.01；
Ø 电位值：-1999~+1999mv，分度值0.1mv；
Ø 温度值：0~150.0℃，分度值0.1℃；
Ø 精确度：± 0.05（PH）；
Ø 温度补偿：自动温度补偿，补偿范围0~99.9℃，补偿基准25℃，温度补偿元件Pt1000；
Ø 信号输出：4~20mA带隔离，工况范围可设置，最大负载750Ω；
Ø 显示屏：选用56×38（mm）大屏幕点阵式背光液晶显示器；中文菜单式提示操作；仪器显示PH\ORP值、温度值、当前输出电流值等；
Ø 电极配置：PH/ORP复合电极，6´管道式螺纹连接，引线长度为10m，最大承压0.6Mpa；
Ø PH/ORP值上下限报警设置及输出：本仪器具有PH值或ORP值上限和下限报警设置，超出或低于设置值时提供开关量触点输出，触点容量220VAC/6A；
Ø RS485通讯输出；
Ø 定时清洗功能：仪器具有定时、定期开光量信号输出，用于连接清洗电极设备；
Ø 仪器工作条件：
工作电源：AC220V±10% 50Hz（DC24V选配）
环境温度：0~50.0℃
相对湿度：≤ 85%
Ø 电子单元尺寸：
面板尺寸：98×98×140（mm）
开孔尺寸：92×92（mm）
深 度：140（mm）
Ø 产品检验标准：JB/T6203

-1-
三、 仪器前面板示意图

四、仪器后接线板示意图

接线端子功能表
内容
功能
位置
编号
符号
对应位置
PH/ORP值
上限报警输出
1~3
A
1
2
3
NO（常开）
COM
NC（常闭）
PH/ORP值
下限报警输出
4~6
B
4
5
6
NO（常开）
COM
NC（常闭）
电极冲洗信号输出
7~9
C
7
8
9
NO（常开）
COM
NC（常闭）
PH(ORP)电极接线
10~14
PH(TC)
10
(PH)
11
(REF)
12
(GND)
13
(TC1)
14
(TC2)
PH
参比
接地
温度1
温度2
-2-

4~20mA输出
15、16
4-20mA
15
16
+4-20mA
-mA
RS-485输出
17~19
RS-485
17
18
19
A
B
GND
AC220V供电输入
20~22
——
20
21
22
N(AV220V)
L(0V)
E(接地)
ORP电极接线
10~12
PH
10
11
12
PH
参比
接地
DC24V供电输入
20、21
——
20
21
+24VDC
0V

五、仪器的操作
1. 先按要求连接仪器电源接线和电极导线接线，在连接无误的情况下，按通电源，仪器开通。仪器显示开机画面后约几秒钟后自动转入测量值画面，按“页面”键，仪器在各画面间循环切换。如下图所示：

2.仪器选配PH电极的参数设置及标定
如仪器选择PH值电极时，接通电源仪器显示在PH值画面，可对相关参数进行设置。按仪器“设置”键，进入设置画面（见下图）；

2.1溶液定标：
2.1.1把仪器配套PH试剂根据其配制的要求，选择一定量的纯水杯子，分别倒入三款不同的试剂，便可配制三种PH值不同的三种PH值试剂溶液，进行充分搅拌均匀后颗粒完全溶解即可使用。

-3-
2.1.2根据仪器配套的标准PH试剂（PH=4.00、6.86、9.18），根据水温值查阅系列表，确定此温度下的标准PH值，选择此其中两种PH值试剂为定标点1、定标点2值。
2.1.3如被测溶液是酸性（PH<7），则应选择PH4.00和PH6.86这两种标准缓冲溶液来进行标定；如果被测溶液是碱性（PH>7），则应选择PH6.86和PH9.18这两种标准缓冲溶液来进行标定；
2.1.4把PH电极同仪器相连接，按如下操作界面对仪器进行标定。

2.2参数设定：

-4-

注：在上述各参数设置画面中，按仪器“↔”键改变光标的位置，再按“↕”键改变光标值的数值。

2.3温度修正
在仪器“设置画面”状态中，按“↔”键或“↕”键，移动参数设置标签，使标签标注于“温度修正”状态；

-5-

2.4查看斜率零点

2.5 485地址设置
在仪器“设置画面”状态中，按“↔”键或“↕”键，移动参数设置标签，使标签标注于“485地址设置”状态；

2.6日期、时间设置
在仪器“设置画面”状态中，按“↔”键或“↕”键，移动参数设置标签，使标签标注于“日期、时间设置”状态；

-6-

2.7恢复出厂值

只有当仪器选配ORP电极时须进行恢复出厂值

3.仪器选配ORP电极的参数设置及使用：
当仪器选配ORP电极时，接通电源，按仪器“页面”键，使仪器处于“ORP值显示”画面，并对相关参数设置。按仪器“设置”键，使仪器处于以下状态（设置画面）。见下图：

3.1在此画面状态下，按仪器“↔”键或“↕”键选择须设置参数的光标位置。
3.2仪器选配ORP电极时，仪器只须对“参数设置”“485地址设置”“日期、时间设置”“恢复出厂值”进行设置，其他参数内容不能设置；
3.3设置方法参照本说明书2.3、2.6、2.7、2.8章节操作方法。
六、仪器的测量
1.PH值的测量
在完成仪器的测量各项参数设定、溶液标定完成后，根据PH电极的安装要求（见附图示），在确定管道有水溶液的情况下，仪器显示值即为水溶液的PH值。
2. ORP的测量
如仪器选择ORP电极（氧化还原电极），把电极按接线要求（见前表）同仪器相连接，并把仪器切换至ORP值画面并按第五章第三节对仪器进行参数设置，并按电极安装方法（见附图）同管道相连接，在确保管道有水溶液的情况下，仪器显示值即为ORP值。
-7-
七、使用须知：
1.PH电极有限使用期限为壹年，自电极出厂后壹年内不管是否使用，电极性能都会受到影响，应及时更换；
2.电极出厂时电极头部有一个保护帽，内含特殊保护溶液，以维护敏感膜的湿润，在使用前应摘下保护帽；
3.在安装电极时，不能碰撞复合电极球膜，以免损坏；
4.电极不能直接接触油性物质，如玻璃球上有污物，可用0.1N盐酸清洗，然后浸入KCL溶液中活化，不能用手触摸；
5.电极电缆连接头必须保持清洁，不能受潮或进水；更不能用其他导线续接加长。
6.PH仪在使用一段时间或更换PH电极时必须进行定期标定，标定周期一般为3个月。
7.仪器右下角显示“⊕”滚动符号，表示仪器CPU处于工作状态。

八、电极安装方式：（见图）

九、PH标准缓冲溶液系数表

TE
MP℃
4.000
4.010
6.860
7.000
9.180
10.010
0
4.003
4.003
6.982
7.119
9.460
10.321
5
3.998
3.999
6.949
7.086
9.392
10.248
10
3.996
3.998
6.921
7.058
9.331
10.181
15
3.996
3.999
6.898
7.035
9.276
10.120
20
3.999
4.002
6.878
7.015
9.227
10.064
25
4.004
4.008
6.863
7.000
9.183
10.014
30
4.011
4.015
6.851
6.988
9.143
9.968
35
4.020
4.024
6.842
6.979
9.107
9.928
40
4.030
4.035
6.836
6.973
9.074
9.891
45
4.042
4.047
6.832
6.969
9.044
9.855
50
4.055
4.060
6.831
6.968
9.017
9.831

-8-

十、仪器的成套性：
1
PHG-2091AX型显示仪
1台
2
复合电极
1支
3
PH标准缓冲溶液试剂
1袋
4
仪器安装架
1付
5
产品合格证
1份
6
产品说明书
1份

附件：RS-485通讯协议
1. 波特率9600BPS，8位，无奇偶检验，1停止位；
2. 发送地址两次X“\n”（换行符）；
如地址为0X0A，则发送

3. 输出的数据格式

-9-
