电及磁练习题.doc

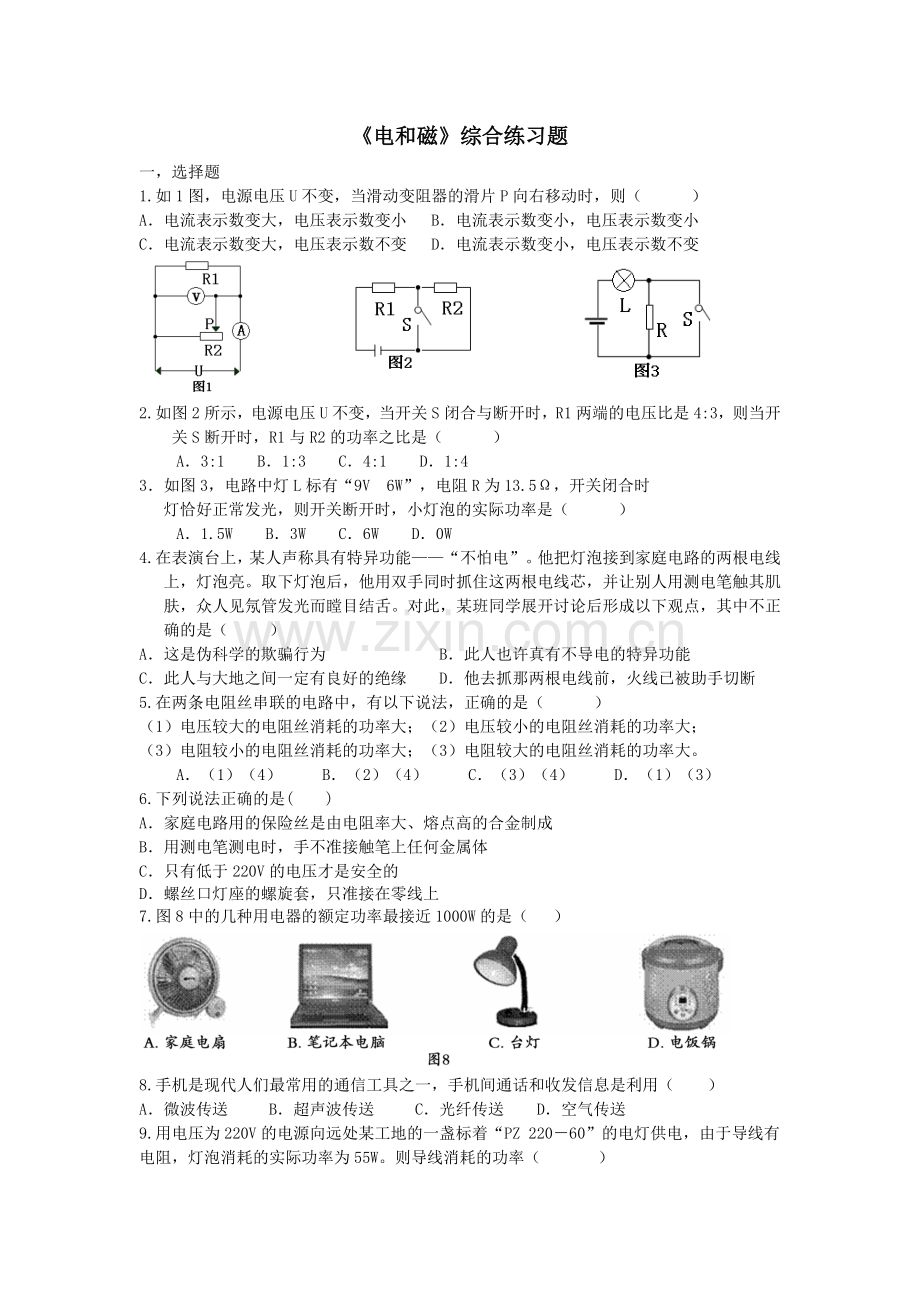

电和磁综合练习题一，选择题1.如1图，电源电压U不变，当滑动变阻器的滑片P向右移动时，则（ ）A电流表示数变大，电压表示数变小 B电流表示数变小，电压表示数变小C电流表示数变大，电压表示数不变 D电流表示数变小，电压表示数不变 2.如图2所示，电源电压U不变，当开关S闭合与断开时，R1两端的电压比是4:3，则当开关S断开时，R1与R2的功率之比是（ ）A3:1 B1:3 C4:1 D1:43如图3，电路中灯L标有“9V 6W”，电阻R为13.5，开关闭合时灯恰好正常发光，则开关断开时，小灯泡的实际功率是（ ）A1.5W B3W C6W D0W4.在表演台上，某人声称具有特异功能“不怕电”。他把灯泡接到家庭电路的两根电线上，灯泡亮。取下灯泡后，他用双手同时抓住这两根电线芯，并让别人用测电笔触其肌肤，众人见氖管发光而瞠目结舌。对此，某班同学展开讨论后形成以下观点，其中不正确的是（ ）A这是伪科学的欺骗行为 B此人也许真有不导电的特异功能C此人与大地之间一定有良好的绝缘 D他去抓那两根电线前，火线已被助手切断5.在两条电阻丝串联的电路中，有以下说法，正确的是（ ）（1）电压较大的电阻丝消耗的功率大；（2）电压较小的电阻丝消耗的功率大；（3）电阻较小的电阻丝消耗的功率大；（3）电阻较大的电阻丝消耗的功率大。A（1）（4） B（2）（4） C（3）（4） D（1）（3）6.下列说法正确的是( ) A家庭电路用的保险丝是由电阻率大、熔点高的合金制成B用测电笔测电时，手不准接触笔上任何金属体C只有低于220V的电压才是安全的D螺丝口灯座的螺旋套，只准接在零线上7.图8中的几种用电器的额定功率最接近1000W的是（ ）8.手机是现代人们最常用的通信工具之一，手机间通话和收发信息是利用（）A微波传送 B超声波传送 C光纤传送 D空气传送9.用电压为220V的电源向远处某工地的一盏标着“PZ 22060”的电灯供电，由于导线有电阻，灯泡消耗的实际功率为55W。则导线消耗的功率（ ）A大于5W B等于5W C小于5W D不能确定10.小红家购买了一只电热水器，使用时发现通电不长时间，其电源线很热，甚至能闻出很浓的橡胶的焦味，于是张云决定用他学过的物理知识向消费者协会投诉，他可从下面哪个方面的鉴定提出投诉（ ）A导线太短 B导线太粗 C导线太细 D电压太高11.家庭电路中正在使用的两盏白炽电灯，若甲灯比乙灯亮，则( )(A)甲灯两端的电压大于乙灯两端的电压 (B)甲灯灯丝电阻大于乙灯灯丝电阻(C)甲灯中的电流小于乙灯中的电流 (D)甲灯的电功率大于于乙灯的电功率12.当温度降低到相当低时，某些物质的电阻会变为零，这时的物质叫做超导体假如科学家能研制出常温下的超导体，则下列设备不能使用超导体的是 （ ）A电动机线圈 B电热毯 C电磁起重机 D远距离输电中的输电导线13关于各种材料的应用，下列说法中错误的是（ ）A 利用半导体材料可以制作二极管B 电磁铁通电时有磁性，断电时无磁性，可以制成电磁继电器C 铜的导电性能较好，可以用来制作保险丝D 利用钨的熔点高可以制作白炽灯的灯丝14.当滑片向左移动时，下列说法正确的是（） A电流表示数变大，电压表示数变小B电流表示数变大，电压表示数变大C电流表示数变小，电压表示数变小D电流表示数变小，电压表示数变大15.定值电阻甲、乙中的电流与两端电压关系如图所示。现在将甲和乙串联后接在电路中，下列分析正确的是（ ）A甲的电阻值大于乙的电阻值B.甲的电流小于乙的电流C若电路中电流为0.4 A，则电路消耗的总功率为5.6 WD.甲消耗的电功率大于乙消耗的电功率16.下列关于信息传递的说法中，正确的是 （ ）A声、光和电磁波中，只有电磁波能够传递信息B固定电话、移动电话、广播和电视都是利用导线中的电流传递信息的C收音机的天线和手机天线一样，既可以接收电磁波传来的信息，又可以同时发射电磁波D微波通信、卫星通信、光纤通信、网络通信都可以用来传递信息17.有几位同学将两只灯泡接入电路中，让它们同时工作，下面几种说法，其中正确的是A较亮的灯泡中通过的电流一定大 B较亮的灯泡两端的电压一定大C较亮的灯泡额定功率一定大 D较亮的灯泡消耗的电能一定多18.小明同学在一次实验中，将灯泡两端的电压从12 V增加到14 V，他观察到和灯泡串联的电流表的示数变化了02 A，下面的说法中正确的是（灯丝电阻不变）A该灯泡消耗的电功率变化了04 W B该灯泡消耗的电功率变化了28 WC该灯泡消耗的电功率变化了24 W D该灯泡消耗的电功率变化了52 W19张雨同学连接的电路如图76所示，当他将滑动变阻器的滑片P从a点滑到b点时，电压表V1前后两次示数之比是34，电压表V2前后两次示数之比是21如果滑片P在a点时，变阻器在2 s的时间内消耗的电能是4 J，当滑片P在b点时，关于变阻器消耗的电功率，下面的说法中正确的是A3 W B27 W C2 WD13 W20.某实验小组的同学在一次实验中，将一个标有“12 V 24 W”的灯泡和一个电阻R串联起来接在电路中，如图74所示，闭合开关灯泡恰能正常发光；如果它们将灯泡换成一个标有“12 V 36 W”字样的，下面的说法中正确的是（电源电压不变）图74图76A“12 V 36 W”灯泡消耗的实际功率比36 W小B“12 V 36 W”灯泡消耗的实际功率比36 W大C“12 V 36 W”灯泡消耗的实际功率等于36 WD无法判断“12 V 36 W”灯泡消耗的实际功率的大小二、填空与作图1.如图1，电源电压保持不变，电阻R1 = R2 = R3 = 10。要使R2、R3并联，应闭合开关 ，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应 (填“断开”或“闭合”)，此时电流表的示数为I2；则I1I2 = 。S21R3R1S11AR2 图1图22 小辉同学用伏安法测导体的电阻，实验方案和操作过程均正确，两表的连接和示数如图2所示. 这个实验可以改进的地方是_，你这样改的理由是_ .3一列波的波长是250m，则它的频率是_4如图11所示，弹簧下端挂一条形磁体，磁体的下端为S极，条形磁体的正下方有一带铁芯的螺线管，闭合开关后，弹簧的长度会_(填“伸长”或“缩短”或“不变”)若此时向左移动滑动变阻器的滑片P，弹簧的长度将_(选填“不变”、“增大”或“减小”) 5.课堂上老师把手摇发电机跟一个小灯泡连接起来，用手摇动发电机，小灯泡亮了。在发电机处是能转化为电能；小灯泡处是电能转化为能；通电导体在磁场中受到力的作用，力的方向跟_和磁感线的方向都有关系。6.如图7所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片(左铜右锌)插入盐水中，这样就制成了一个电池。观察电压表指针的偏转与接线可知：这个电池的电压是_V；_片是它的正极。7.李同学自制了一个简易“电热驱蚊器”，它的发热元件是一个阻值为10104的电阻，将这个电热驱蚊器接在电源的两端，当电源两端电压为220V时，100s内产生的热量为J。8.一只灯泡标有“220V 100W”字样，它正常工作10min，消耗电能是_KWh；把它接入110V电路路中，它的实际功率是_W。9.两只灯泡，甲灯标有“9V 6W”、乙灯标有“18V 6W”，则电阻大的是_灯。如果将它们串联接在9V的电路上，_灯比较亮一些；如果将它们并联在9V的电路上，_灯比较亮一些。10.把一只标有“12V 6W”字样的灯和一只电阻连到12V的电源上，灯能正常发光，而电路的总功率是9W，那么灯泡与电阻肯定是_联的，且电阻的阻值为_。11.某用电器的电阻是120，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器 联一个 的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器 联一个 的电阻12.如图所示是照明电路，A灯标有“220V 60W”字样，通过干线的总电流为_A；若保险丝的额定电流为5A，如果在插座D处接一台“220V 2kW”的电炉,保险丝将_。 13.如图所示，电阻R1、R2、R3的连接方法是_，电流表A1是测量_的电流.若R1=R2=R3=10，电源电压恒为6V，则R2 的电功率P2= W14.小良同学在如图73所示的电路中，所用的电源电压恒定当他闭合开关，移动变阻器的滑片，到a点时使R1接入电路的电阻为1 ，到b点时使R1接入电路的电阻为4 ，并且在a、b两点时R1消耗的电功率相等；他还观察到在a、b两点时电压表的示数变化了2 V通过以上的测量数据，他计算出R2的阻值是_，当滑片在b点时，电流表的示数为_15.如图2所示，电源电压为6V且保持不变，电阻R的阻值为30，滑动变阻器R的阻值变化范围为024，电流表的量程为06A当开关S闭合后，滑动变阻器接入电路的阻值允许调至的最小值为，滑动变阻器消耗的最小功率为W。16.小刚家电热毯的电阻丝断了，他爸爸将电阻丝接上后继续使用，在使用中小刚发现接头处被烧焦了。小刚猜测可能是接头处的电阻 （选填“变大”或“变小”），你判断小刚的爸爸是图3中的 种接线方法。在家庭电路中，除接线外还有哪些地方与上述现象有相似之处？请你列举出一例 。17.如图4所示的两个模型，其中甲图是 机的模型，它是根据 制成的，乙图是 机的模型，它是根据制成的。18.如图5所示，A和B分别是两个阻值不同的电阻R1和R2的电流和电压关系图，请判断两个电阻的大小关系为R1_R2：（选填“大于”“小于”或“等于”）。若两个电阻串联，串联总电阻的图像在区域_。（选填“”“”“”）19.根据已知磁极的极性及磁感线分布情况，标出未知磁极的磁性及磁感线方向。20.(2分)根据电流的方向标出N，S极。图7-30S21.图7-30中S是一个单刀双掷开关，刀扳到右边时a、b两接线柱连通，刀扳到左边时，a、c两个接线柱连通。图中标有G的是电动机的符号。请把图中的这些符号连成电路图。使开关扳到左右两边时电动机各用一个电源供电，而且流过电动机的电流方向相反从而使其转动方向相反。（ ）（ ）N 24.在图12中画出螺线管B上的绕线，要求通电后使图中的A、B两个螺线管相互排斥。25.居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”它能在有人走动发出声音时闭合，无人走动时自动断开。请将图13中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。三、实验题1.为探究电磁铁的磁性与哪些因素有关，小丽同学作出以下猜想： 猜想A：电磁铁通电时有磁性，断电时没有磁性 猜想B：通过电磁铁的电流越大，它的磁性越强猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强为了检验上述猜想是否正确，小丽所在实验小组通过交流与合作设计了以下实验方案：用漆包线（表面涂有绝缘的导线）在大铁钉上绕若干圈，制成简单的电磁铁。如图17所示的a、b、c、d为实验中的四种情况。 根据小丽的猜想和实验，完成下面填空：通过观察电磁铁吸引大头针数目多少的不同，来判断它 的不同。通过比较 两种情况，可以验证猜想A是正确的。通过比较 两种情况，可以验证猜想B是正确的。通过比较d中甲、乙两电磁铁，发现猜想C不全面，就补充 。2.如图所示的实验装置，在两个相同的烧瓶中装满煤油，瓶中各放一根电阻丝，甲瓶中电阻丝的电阻比乙瓶中的大，通电后发现两瓶中的煤油都在玻璃管里上升，隔了一段时间后，发现甲瓶中的煤油在玻璃管里上升得高了，这个现象表明：在 、通电 相同的情况下，电阻越大，产生的 越多。3.如图所示的实验装置:（1）当开关闭合且导体ab左右运动时，电流表的指针才会偏转，这说明 _ 。（2）开关闭合后，磁体不动，导体ab左右运动时，电流表指针的偏转方向也会随之变化。这说明产生的感应电流的方向与_有关。4.下图7-26是小明自制电子秤的原理示意图。托盘、轻弹簧上端和金属滑片P固定一起(弹簧的电阻不计)。（1）电路设计：要使电子秤能正常工作，下列电路连接正确的是（ ） A点“1”与点“2”连接 B点“1”与点“3”连接 C点“2”与点“3”连接 D点“1”、点“2”与点“3”全部相连接(2) 故障排除：小明在正确完成电路连接后。闭合开关S，改变托盘中物体的质量，发现电压表有示数但始终不变，发生故障的原因可能是（ ） AR0断路 BR1短路 C电压表短路 D金属滑片P处断路(3) 刻度调试：调零。在托盘中无物体时，使金属滑片P处于Rl最上端此时电压表的示数为零标度。每次向托盘中增加100g的砝码，在电压表指针所指位置的刻度盘上标出图7-26相应的质量值。当将1kg的物体放在托盘中。金屑滑片P刚好指在距Rl上端l3处(如图7-26)，请计算回答“1千克”应标在电压表多少伏的位置上?(电阻R0=5，电阻R1=15，电源电压U=3.0V，电压表的量程为 03.0V)(4) 继续改进：小明在标示电子秤刻度时，发现电子秤的刻度与电压表的刻度有不同特点。请说出不同之处 。5.某实验探究小组用图10所示电路测量标有“2.5V”字样的小灯泡的电阻：（1）闭合开关前，变阻器连入电路的电阻值应_，即 滑片应位于端。（填“a”或“b”端）（2）闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是（）A滑动变阻器开路B电压表短路C灯短路 D灯断路（3）排除故障后，调节滑动变阻器使灯泡正常发光，此时电流表的连接和示数如图所示，其示数为_A，小灯泡此时的电阻是_欧。（4）该实验电路除了可以测电阻外，还可以计算出小灯泡的额定 功率，小灯泡的额定功率是_W。6.在做测定额定电压为2.5V小灯泡的额定功率的实验中：（1）连接电路时，滑动变阻器的滑片应滑到_；（2）如图甲所示，小婷在连接电路时，还有两条导线未连接，请在图中用笔画线代替导线把电路连接好（不要更改原有导线，且导线不允许交叉）（3）正确连接好电路后，闭合开关，调节滑片P的位置，当电压表示数为_V时，灯泡正常发光，此时电流表示数如图中乙所示，其示数为_A，灯泡的额定功率为_W；（4）若电源电压为6V，滑动变阻器有“10 1.5A”和“20 1A”两种规格可供选用，则应选用规格为“_”的滑动变阻器。7.在研究电流跟电压、电阻之间关系的实验中，小明通过改变电路中的电压和电阻，分别测得了如下两组数据：表1表2实验次序电阻R=10实验次序电压U=3V电压/V电流/A电阻/电流/A110.1150.6220.22100.3330.33150.2分析表1数据，可得到的结论是：_。分析表2数据，可得到的结论是：_。8.如图是电热毯示意图，虚线表示毯内电热丝，它的某处已断开，在外表又无法看出。某同学做了如下检测：（1）将5杖大头针分别插在图中a、b、c、d、e处，使之与电热丝接触；（2）将插头与3V电源相接，用电压表分别测得Uab=3V，Uac=3V，Uad=3V，Uae=0，Ued=3V，由此便确定了断点区域；（3）用以上相同的方法逐渐缩小断点范围，找出断点位置，请回答：1）这几杖大头针相当于_2）用笔在右图中将（2）中断点区域描出来，虚线改为实线。四、计算题1.在图所示电路中，灯泡L标有“6V 3W”字样，滑动变阻器最大阻值R112，先闭合S1，将滑动变阻器滑片P滑至左端，此时图16AS2LPR2S1R1灯泡L正常发光问：（1）电源电压是多大？灯泡L正常发光时的电阻是多大？（2）再闭合S2，电流表示数为0.8A，此时R2的电功率是多大？ （3）断开S2，当滑片P滑至右端时，灯泡L的实际功率是多大？2.电给我们的生活中带来了极大的方便，但使用不当也会造成危险。小明家电能表的几个重要参数如表1所示，电线允许通过的最大电流为15A，家中已有用电器的总功率为2200W，最近又准备购买一台电热水器，性能指标如表2所示，这种电热水器是否适合他家使用呢？小明对这个问题进行了认真地研究。额定电压220V额定功率2000W容量12 L表1 表（1）首先他想到，添置这么大功率的用电器，是否超过电能表的负荷？请你通过计算写出你的看法。（2）其次他计算出：如果安装了这台电热水器，家中所有用电器同时工作时的最大电流将达到 A，电线 （填“能”或“不能”）承受.（3）通过对以上问题的研究，你认为如果他家购买了这台热水器，在使用时应该采取什么措施？请你为他家提出一点建议。（4）请你算一算：按照当地0.55元/kWh的电费标准，这台电热水器每天正常工作1h，一个月就需交纳电费多少元？（每月按30天计）3.赵阳同学有一只电热器，他不知道这个电热器的功率，他想利用家中的电能表进行测量，他把家中其他电器都关闭，只让电热器工作，经过3 min他观察到电能表转了12转，他家的电能表上标有“220 V 5 A 300 r/kWh”的字样请你帮他算出这个电热器功率是多少？
