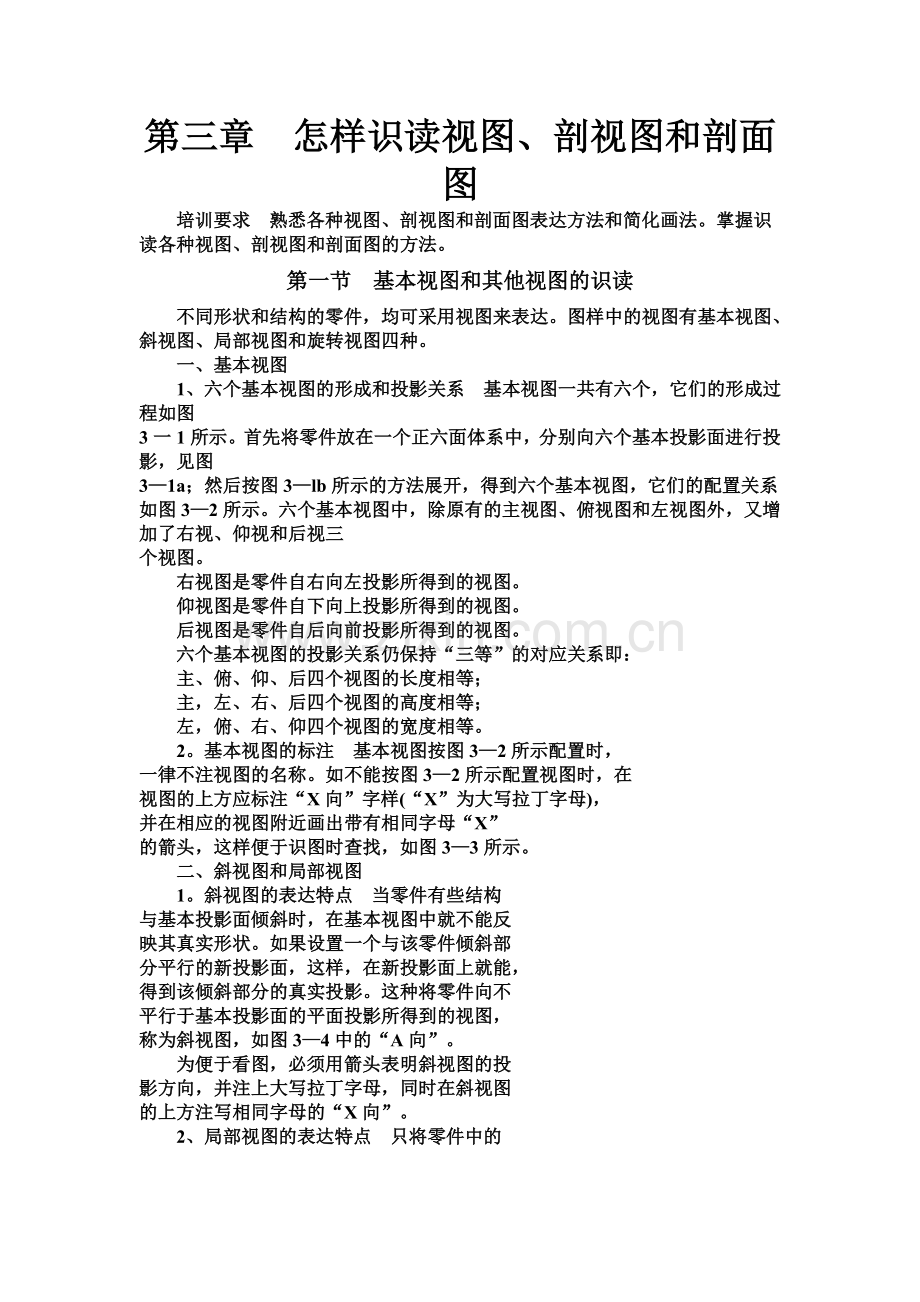

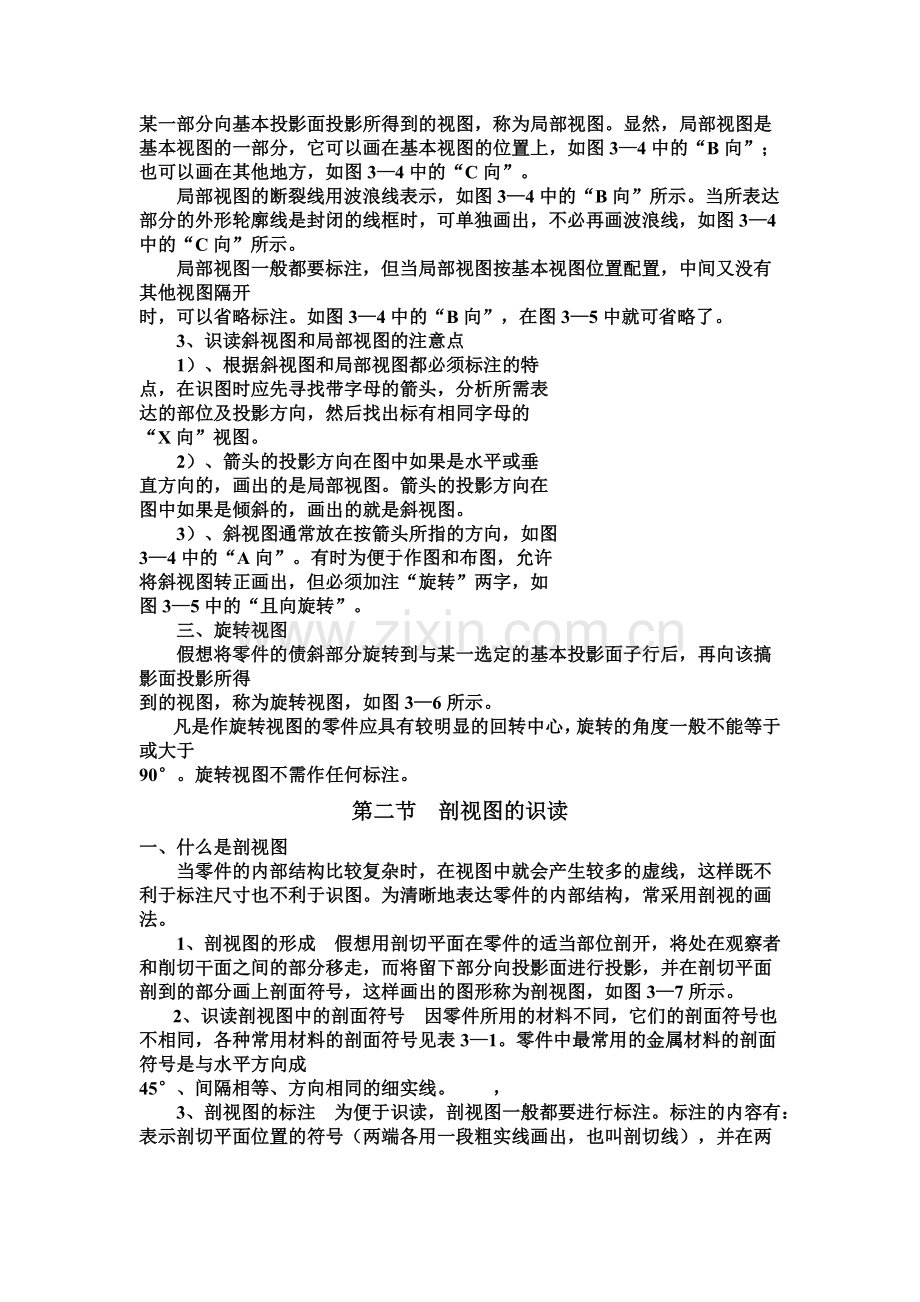

第三章 怎样识读视图、剖视图和剖面图 培训要求 熟悉各种视图、剖视图和剖面图表达方法和简化画法。掌握识读各种视图、剖视图和剖面图的方法。第一节 基本视图和其他视图的识读 不同形状和结构的零件，均可采用视图来表达。图样中的视图有基本视图、斜视图、局部视图和旋转视图四种。 一、基本视图 1、六个基本视图的形成和投影关系 基本视图一共有六个，它们的形成过程如图3一1所示。首先将零件放在一个正六面体系中，分别向六个基本投影面进行投影，见图31a；然后按图3lb所示的方法展开，得到六个基本视图，它们的配置关系如图32所示。六个基本视图中，除原有的主视图、俯视图和左视图外，又增加了右视、仰视和后视三个视图。 右视图是零件自右向左投影所得到的视图。仰视图是零件自下向上投影所得到的视图。后视图是零件自后向前投影所得到的视图。六个基本视图的投影关系仍保持“三等”的对应关系即： 主、俯、仰、后四个视图的长度相等； 主，左、右、后四个视图的高度相等； 左，俯、右、仰四个视图的宽度相等。 2。基本视图的标注 基本视图按图32所示配置时，一律不注视图的名称。如不能按图32所示配置视图时，在视图的上方应标注“X向”字样(“X”为大写拉丁字母)，并在相应的视图附近画出带有相同字母“X”的箭头，这样便于识图时查找，如图33所示。 二、斜视图和局部视图 1。斜视图的表达特点 当零件有些结构与基本投影面倾斜时，在基本视图中就不能反映其真实形状。如果设置一个与该零件倾斜部分平行的新投影面，这样，在新投影面上就能，得到该倾斜部分的真实投影。这种将零件向不平行于基本投影面的平面投影所得到的视图，称为斜视图，如图34中的“A向”。 为便于看图，必须用箭头表明斜视图的投影方向，并注上大写拉丁字母，同时在斜视图的上方注写相同字母的“X向”。 2、局部视图的表达特点 只将零件中的某一部分向基本投影面投影所得到的视图，称为局部视图。显然，局部视图是基本视图的一部分，它可以画在基本视图的位置上，如图34中的“B向”；也可以画在其他地方，如图34中的“C向”。 局部视图的断裂线用波浪线表示，如图34中的“B向”所示。当所表达部分的外形轮廓线是封闭的线框时，可单独画出，不必再画波浪线，如图34中的“C向”所示。 局部视图一般都要标注，但当局部视图按基本视图位置配置，中间又没有其他视图隔开时，可以省略标注。如图34中的“B向”，在图35中就可省略了。 3、识读斜视图和局部视图的注意点 1）、根据斜视图和局部视图都必须标注的特点，在识图时应先寻找带字母的箭头，分析所需表达的部位及投影方向，然后找出标有相同字母的“X向”视图。 2）、箭头的投影方向在图中如果是水平或垂直方向的，画出的是局部视图。箭头的投影方向在图中如果是倾斜的，画出的就是斜视图。 3）、斜视图通常放在按箭头所指的方向，如图34中的“A向”。有时为便于作图和布图，允许将斜视图转正画出，但必须加注“旋转”两字，如图35中的“且向旋转”。 三、旋转视图 假想将零件的债斜部分旋转到与某一选定的基本投影面子行后，再向该搞影面投影所得到的视图，称为旋转视图，如图36所示。凡是作旋转视图的零件应具有较明显的回转中心，旋转的角度一般不能等于或大于90。旋转视图不需作任何标注。第二节 剖视图的识读一、什么是剖视图当零件的内部结构比较复杂时，在视图中就会产生较多的虚线，这样既不利于标注尺寸也不利于识图。为清晰地表达零件的内部结构，常采用剖视的画法。 1、剖视图的形成 假想用剖切平面在零件的适当部位剖开，将处在观察者和削切干面之间的部分移走，而将留下部分向投影面进行投影，并在剖切平面剖到的部分画上剖面符号，这样画出的图形称为剖视图，如图37所示。2、识读剖视图中的剖面符号 因零件所用的材料不同，它们的剖面符号也不相同，各种常用材料的剖面符号见表31。零件中最常用的金属材料的剖面符号是与水平方向成45、间隔相等、方向相同的细实线。 ， 3、剖视图的标注 为便于识读，剖视图一般都要进行标注。标注的内容有：表示剖切平面位置的符号（两端各用一段粗实线画出，也叫剖切线），并在两端注有字母；表示投影方向的箭头；在剖视图上方注写有“XX”字样，如图37所示。 4、识读剖视图的注意点 1）剖视图是一种假想将零件剖开的表达方法，目的是为了把零件的内部形状结构表达得更清楚，所以在其他视图中零件仍应按完整的形状画出。如图37、图38中的主视图都作了剖视，而俯视图都仍按没有剖切的完整零件的形状画出。 2）识读削视图时，应首先找到剖切线的位置，再由剖切线上标注的字母找到对应的剖视图，如图37所示。如果剖视图中没有作任何标注，那就说明该剖视图是通过零件的对称平面进行削切后而画出的，如图38所示。 3）剖视图可根据剖面符号（剖面线）来区分零件某一部分是实体的还是空心的。凡画有剖面符号的为零件的实体部分，反之则为空心部分，如图37、图38所示。 4）剖视图中已表达清楚的结构，不论在剖视图和其他视图中的虚线一般可省略不画。但必要的虚线仍可画出，如图38俯视图中的虚线就必须画出，否则底部的方孔就不能表达清楚。 二、剖视图的种类 剖视图按剖切范围的大小可分为全剖视图、半剖视图和局部剖视图三种。 1、全削视图 用剖切平面完全地剖开机件所得到的剖视图称为全剖视图。如图37和图38中的主视图均为全剖视图。当零件的外部形状比较简单时，常采用全剖视图来表达其内部形状。全削视图的标注内容如图37所示，省略标注法如图38所示。2、半剖视图 当机件具有对称平面时，在垂直于对称下面的投影面上所得到的视图，可以对称中心线为界，一半画成剖视，另一半画成视图，这样组合成的图形称为半剖视图，如图39所示。半剖视图既能表达零件的内部形状，又能反映零件的外部形状，所以，当零件的内、外形状都比较复杂而又对称时，可用半剖视的画法。半剖视图的标注与全剖视图相同。 3、局部剖视图 用剖切平面局部地剖开机件所得到的剖视图，称为局部剖视图，如图310所示。局部剖视图一般用波浪线作为分界线。局部削视图是一种较为灵活的表达方法，它既能反映零件所需表达的内部形状，又保留了部分外形。当零件上只有局部结构需要表达，或者零件的内、外形状都比较复杂而又不对称时，常采用局部剖视图。局部剖视图一般不需标注。 三、剖视图中的各种剖切方法 由于零件的内部形状各不相同，所以，剖切零件的方法也不一样。国家标准机械制图中规定了单一剖切面剖切、两相交的剖切平面剖切、几个平行的剖切平面剖切、不平行于任何基本投影面的剖切平面剖切和组合的剖切平面剖切等五种剖切方法。用任何一种削切方法都可获得全剖视、半剖视和局部剖视图，它们的名称、剖切方法、画法、标注和识图时的注意点，见表3一2。 四、识读剖视图 1、常见形体结构的剖视图 识读剖视图，首先应熟悉构成机构零件的一些常见形体结构的剖视图。如图311所示为各种底板的剖视图画法，图312所示为各种座体的剖视图画法，图313所示为各种带切口或穿孔圆筒的剖视图画法。在图311a、b中，主视图采用了局部剖视，来表达底板上孔的内部形状：图311c、d中，主视图采用了半剖视，图311e中，主视图采用了阶梯剖的全剖视；在图311f中，因为底板左、右对称，主视图就采用了阶梯剖的半剖视。对图312、图313，读者可自行分析。对上述各种常见形体的剖视图的画法和特征，一定要在理解的基础上尽量熟记，这样在识读较复杂的剖视图时就比较容易看懂了。 2、读剖视图的步骤和方法 前面所介绍的视图识读方法，同样也适用于识读识剖视图。下面通过图314所示机座的剖视图来说明识读剖视图的步骤和方法。 （1）、视图分析 先找出主视图，然后分析共有几个视图及每个视图的名称。对于剖视图，应根据剖视图的标记，找到对应的剖切线的位置，并分析剖切目的，做到对零件的轮廓有一个大致的了解。 图314所示机座由3个基本视图和一个局部视图来表达。主视图采用了全剖视来表达机座的内部形状，因为剖切平面通过机座的前、后对称面剖切，所以省略了一切标注。俯视图作了A一A全削视，从剖切线的位置分析可知，A一A剖视是为了表达横向的一个通孔和前、后面上的四个小孔。左视图主要反映外形，B向局部视图是为了说明机座前（后）面凸台的形状，这样对机座便有一个大概的了解。 （2）、形体分析 在视图分析的基础上，通过对线条，找投影，了解零件由哪些基本形体组成。通过剖视图及剖视图中的剖面线，辨别零件内部结构的虚实，并想像出零件的内部形状。通过分析可知，机座基本上由两大部分组成。底部为一长方形底板，底板下方中间开有燕尾槽，底板左上方有一圆形凸台，中间开有一圆孔和燕尾槽相通。底板上方有一个上部为半圆柱的长方体，在其左右方向和前后方向各开有一个通孔，从主视图中可看到这两个孔是相通的。在机座的前、后面上各有一椭圆形的凸台，凸台两端各开有两个小孔。 （3）、综合分析 通过上面的分析就能想像出机座的整体形状和内部结构，如图3一14中立体图所示。第三节 剖面图的识读 一、什么是剖面 假想用剖切于面将零件的某一部分切断，仅画出断面的图形，这种图形就称为剖面图，简称剖面，如图315a、b所示。 剖面和剖视的区别是：剖面只画出断面的真实形状，而剖视则还需画出断面后面所有能看到的零件的轮廓投影。图315b、c就表示了剖面和剖视的区别。 从剖面图中能准确地了解到零件某处的断面形状，所以剖面图具有筒单明了而又灵活方便的特点，在机械图样中应用很广。 二、剖面图的种类 按剖面图在视图中的位置不同，剖面可分为移出剖面和重合剖面两种。1、 移出剖面 画在视图轮廓外面的剖面称为移出剖面，如图315b所示。移出剖面的轮廓线用粗实线绘制，并在断面上画出削面符号。2、 重合剖面 画在视图轮廓里面的剖面称为重合剖面，如图3一16所示。重合的轮廓线用细实线绘制。 三、识读剖面团的注意点 1）、剖面图一般都需标注，标注的内容与剖视图相同。所以，识读剖面图时，应从削切位置及所标注的字母着手，就能找到相应的剖面图，如图315b所示。 2）、画在剖切位置延长线上的对称削面，规定可不加任何标注，如图317b、c所示。不对称的剖面则必须用箭头表示其投影方向，如图317a所示。第四节 局部放大图和简化画法 为了识图和画图的方便，根据不同零件的结构特点，在表达方法上，还有局部放大图和一些简化画法。一、局部放大图当零件上某些细小的局部结构在视图中表达不清时，可将这些结构用大于原图所采用的比例局部地画出来，这种图形就称为避部放在图，如图3一18所示。看局部放大图时应注意两点：一是局部放大图可以画成视图、削视或剖面，它与被放大部分的表达方式无关。二是被放大的部位用细实线圆圈出，并标上罗马数字，在局部放大图的上方应标出相应的罗马数字和所采用的比例。如果图中有处需放大，在局部放大图上只要标注比例即可。 二、简化画法(GBT16675。1-1996) 简化画法是在保证不致引起误解和不会产生理解的的多意性的前提下，力求简化的综合效果，以使制图便和便于识图。 1、简化画法的基本要求 1）、应避免不必要的视图和剖视图。如图319所示，采用符号进行标注后就省略了一个俯视图，也简化了视图（EQS表示均布）。 2）、在不致引起误解时，应避免使用虚线表示不可见的结构，如图320所示。 3）、尽可能使用有关标准中规定的符号来表达设计要求。如图3一21所示，就用规定的符号及标注来表达不同要求的中心孔。4）、尽可能减少相同结构要素的重复绘制，如图322所示。 2、简化画法 （1）、肋板、轮辐及薄壁等的画法 对于零件上的肋板、轮辐及薄壁等结构，当剖切平面按纵向剖切这些结构时都不画剖面符号，而用粗实线将它与其邻接部分分开，如图323、图324所示。如按横向剖切这些结构，则应画出上剖面符号，如图3一23b中的A一A剖视图。（2）均匀分布结构的画法 当回转体零件上均匀分布的肋板、轮辐和小孔等结构不处于剖切平面上时，可将这些结构旋转到剖切平面上画出，如图323a和图324所示。 （3）、对称零件的画法 在不致引起误解时，对于对称机件的视图可只画一半或四分之一，并在对称中心线的两端画出两条与其垂直的平行细实线以表示其对称，如图325所示。 （4）、断开画法 较长的机件（轴、杆、型材、连杆等）沿长度方向的形状一致或按一定的规律变化时，可断开后缩短画出，但必须按原来的实长标注尺寸，如图326a所示。常见的断开画法如图326所示。图样中常用的简化
