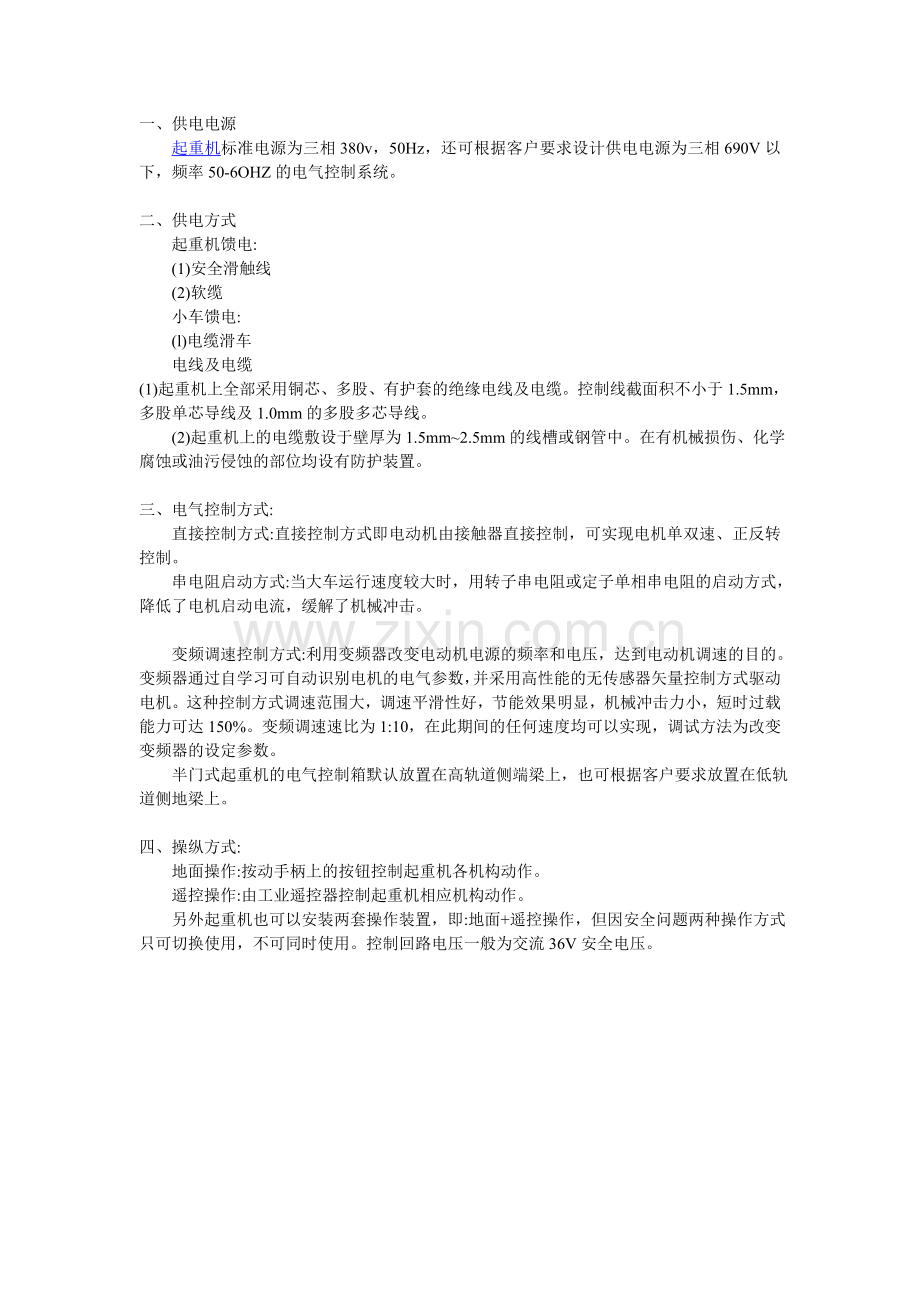

电动葫芦半门式起重机的电气控制部分.doc

一、供电电源
起重机标准电源为三相380v，50Hz，还可根据客户要求设计供电电源为三相690V以下，频率50-6OHZ的电气控制系统。

二、供电方式
起重机馈电:
(1)安全滑触线
(2)软缆
小车馈电:
(l)电缆滑车
电线及电缆
(1)起重机上全部采用铜芯、多股、有护套的绝缘电线及电缆。控制线截面积不小于1.5mm，多股单芯导线及1.0mm的多股多芯导线。
(2)起重机上的电缆敷设于壁厚为1.5mm~2.5mm的线槽或钢管中。在有机械损伤、化学腐蚀或油污侵蚀的部位均设有防护装置。

三、电气控制方式:
直接控制方式:直接控制方式即电动机由接触器直接控制，可实现电机单双速、正反转控制。
串电阻启动方式:当大车运行速度较大时，用转子串电阻或定子单相串电阻的启动方式，降低了电机启动电流，缓解了机械冲击。

变频调速控制方式:利用变频器改变电动机电源的频率和电压，达到电动机调速的目的。变频器通过自学习可自动识别电机的电气参数，并采用高性能的无传感器矢量控制方式驱动电机。这种控制方式调速范围大，调速平滑性好，节能效果明显，机械冲击力小，短时过载能力可达150%。变频调速速比为1:10，在此期间的任何速度均可以实现，调试方法为改变变频器的设定参数。
半门式起重机的电气控制箱默认放置在高轨道侧端梁上，也可根据客户要求放置在低轨道侧地梁上。

四、操纵方式:
地面操作:按动手柄上的按钮控制起重机各机构动作。
遥控操作:由工业遥控器控制起重机相应机构动作。
另外起重机也可以安装两套操作装置，即:地面+遥控操作，但因安全问题两种操作方式只可切换使用，不可同时使用。控制回路电压一般为交流36V安全电压。
