常用晶振型号.doc

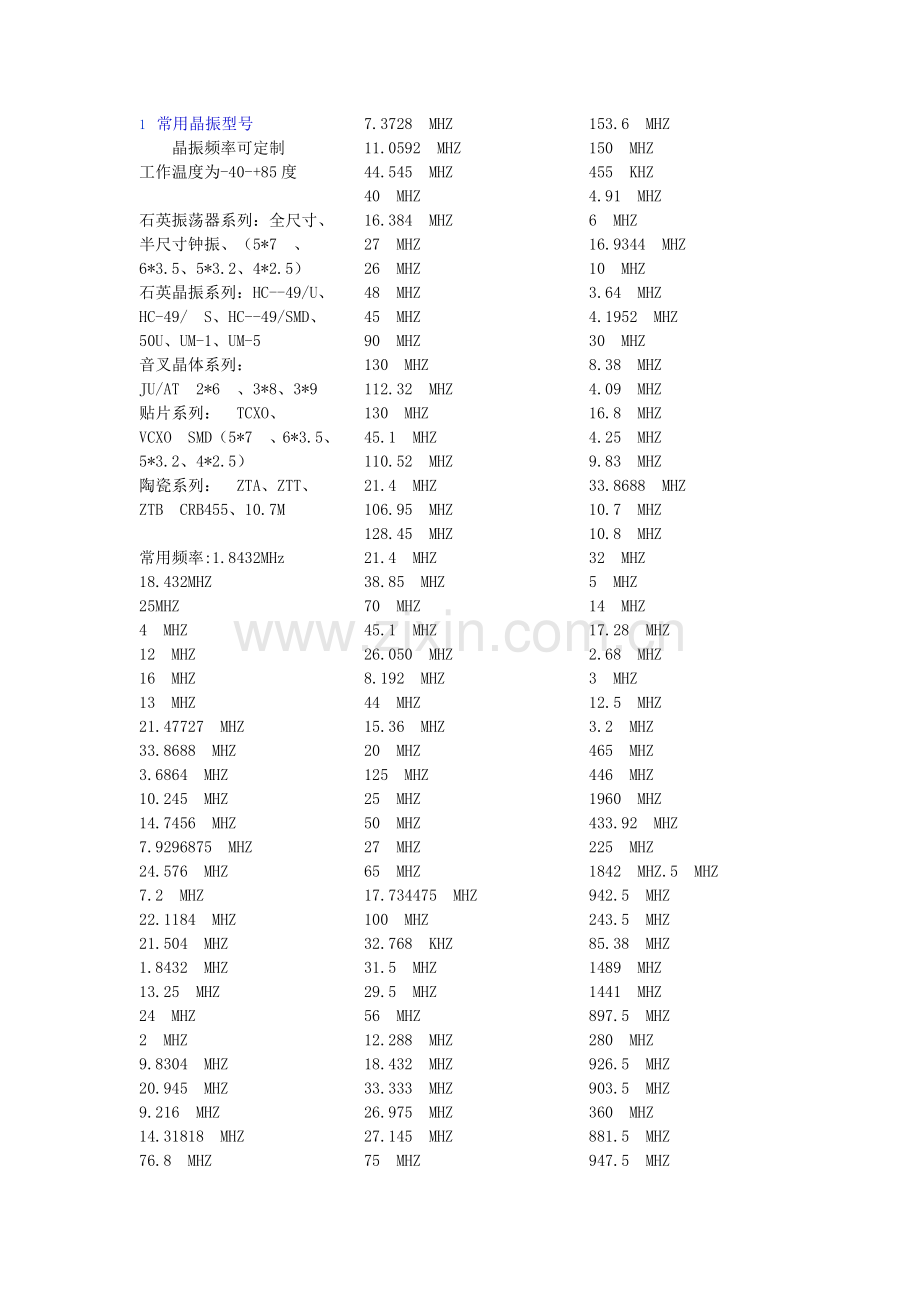

1 常用晶振型号
晶振频率可定制
工作温度为-40-+85度

石英振荡器系列：全尺寸、半尺寸钟振、（5*7 、6*3.5、5*3.2、4*2.5）
石英晶振系列：HC--49/U、HC-49/ S、HC--49/SMD、50U、UM-1、UM-5
音叉晶体系列：JU/AT 2*6 、3*8、3*9
贴片系列： TCXO、VCXO SMD（5*7 、6*3.5、5*3.2、4*2.5）
陶瓷系列： ZTA、ZTT、ZTB CRB455、10.7M

常用频率:1.8432MHz
18.432MHZ
25MHZ
4 MHZ
12 MHZ
16 MHZ
13 MHZ
21.47727 MHZ
33.8688 MHZ
3.6864 MHZ
10.245 MHZ
14.7456 MHZ
7.9296875 MHZ
24.576 MHZ
7.2 MHZ
22.1184 MHZ
21.504 MHZ
1.8432 MHZ
13.25 MHZ
24 MHZ
2 MHZ
9.8304 MHZ
20.945 MHZ
9.216 MHZ
14.31818 MHZ
76.8 MHZ
7.3728 MHZ
11.0592 MHZ
44.545 MHZ
40 MHZ
16.384 MHZ
27 MHZ
26 MHZ
48 MHZ
45 MHZ
90 MHZ
130 MHZ
112.32 MHZ
130 MHZ
45.1 MHZ
110.52 MHZ
21.4 MHZ
106.95 MHZ
128.45 MHZ
21.4 MHZ
38.85 MHZ
70 MHZ
45.1 MHZ
26.050 MHZ
8.192 MHZ
44 MHZ
15.36 MHZ
20 MHZ
125 MHZ
25 MHZ
50 MHZ
27 MHZ
65 MHZ
17.734475 MHZ
100 MHZ
32.768 KHZ
31.5 MHZ
29.5 MHZ
56 MHZ
12.288 MHZ
18.432 MHZ
33.333 MHZ
26.975 MHZ
27.145 MHZ
75 MHZ
153.6 MHZ
150 MHZ
455 KHZ
4.91 MHZ
6 MHZ
16.9344 MHZ
10 MHZ
3.64 MHZ
4.1952 MHZ
30 MHZ
8.38 MHZ
4.09 MHZ
16.8 MHZ
4.25 MHZ
9.83 MHZ
33.8688 MHZ
10.7 MHZ
10.8 MHZ
32 MHZ
5 MHZ
14 MHZ
17.28 MHZ
2.68 MHZ
3 MHZ
12.5 MHZ
3.2 MHZ
465 MHZ
446 MHZ
1960 MHZ
433.92 MHZ
225 MHZ
1842 MHZ.5 MHZ
942.5 MHZ
243.5 MHZ
85.38 MHZ
1489 MHZ
1441 MHZ
897.5 MHZ
280 MHZ
926.5 MHZ
903.5 MHZ
360 MHZ
881.5 MHZ
947.5 MHZ

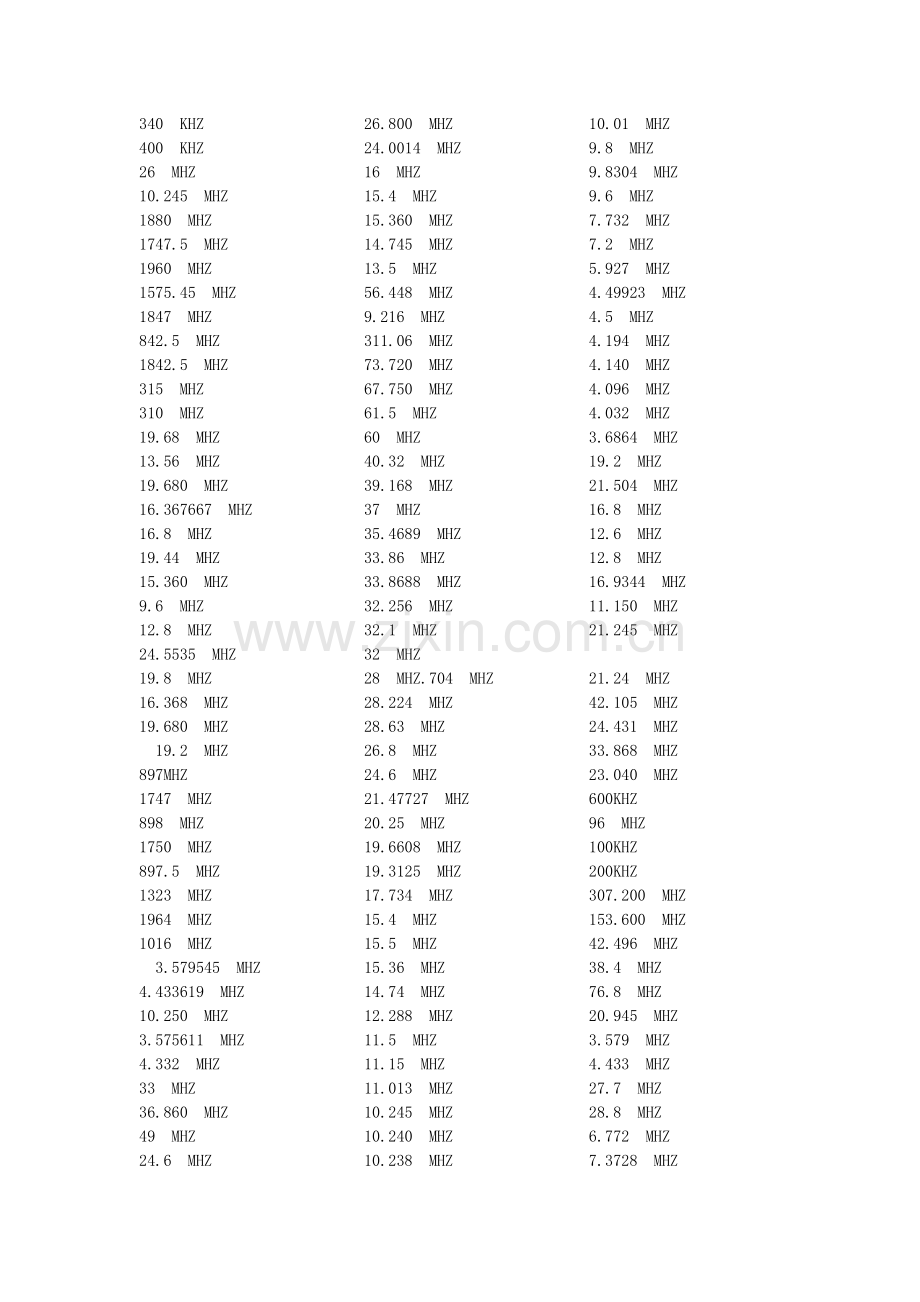

340 KHZ
400 KHZ
26 MHZ
10.245 MHZ
1880 MHZ
1747.5 MHZ
1960 MHZ
1575.45 MHZ
1847 MHZ
842.5 MHZ
1842.5 MHZ
315 MHZ
310 MHZ
19.68 MHZ
13.56 MHZ
19.680 MHZ
16.367667 MHZ
16.8 MHZ
19.44 MHZ
15.360 MHZ
9.6 MHZ
12.8 MHZ
24.5535 MHZ
19.8 MHZ
16.368 MHZ
19.680 MHZ
 19.2 MHZ
897MHZ
1747 MHZ
898 MHZ
1750 MHZ
897.5 MHZ
1323 MHZ
1964 MHZ
1016 MHZ
 3.579545 MHZ
4.433619 MHZ
10.250 MHZ
3.575611 MHZ
4.332 MHZ
33 MHZ
36.860 MHZ
49 MHZ
24.6 MHZ
26.800 MHZ
24.0014 MHZ
16 MHZ
15.4 MHZ
15.360 MHZ
14.745 MHZ
13.5 MHZ
56.448 MHZ
9.216 MHZ
311.06 MHZ
73.720 MHZ
67.750 MHZ
61.5 MHZ
60 MHZ
40.32 MHZ
39.168 MHZ
37 MHZ
35.4689 MHZ
33.86 MHZ
33.8688 MHZ
32.256 MHZ
32.1 MHZ
32 MHZ
28 MHZ.704 MHZ
28.224 MHZ
28.63 MHZ
26.8 MHZ
24.6 MHZ
21.47727 MHZ
20.25 MHZ
19.6608 MHZ
19.3125 MHZ
17.734 MHZ
15.4 MHZ
15.5 MHZ
15.36 MHZ
14.74 MHZ
12.288 MHZ
11.5 MHZ
11.15 MHZ
11.013 MHZ
10.245 MHZ
10.240 MHZ
10.238 MHZ
10.01 MHZ
9.8 MHZ
9.8304 MHZ
9.6 MHZ
7.732 MHZ
7.2 MHZ
5.927 MHZ
4.49923 MHZ
4.5 MHZ
4.194 MHZ
4.140 MHZ
4.096 MHZ
4.032 MHZ
3.6864 MHZ
19.2 MHZ
21.504 MHZ
16.8 MHZ
12.6 MHZ
12.8 MHZ
16.9344 MHZ
11.150 MHZ
21.245 MHZ

21.24 MHZ
42.105 MHZ
24.431 MHZ
33.868 MHZ
23.040 MHZ
600KHZ
96 MHZ
100KHZ
200KHZ
307.200 MHZ
153.600 MHZ
42.496 MHZ
38.4 MHZ
76.8 MHZ
20.945 MHZ
3.579 MHZ
4.433 MHZ
27.7 MHZ
28.8 MHZ
6.772 MHZ
7.3728 MHZ

7.6 MHZ
29.4912 MHZ
70.5 MHZ
27 MHZ
4.915 MHZ
4.195 MHZ
66.66 MHZ
60 MHZ
 11.288 MHZ
54 MHZ
NDK 7.1137 MHZ
NDK 6.431091MHZ
DY 6.000MHZ
DY 7.000MHZ
40PF
33PF
30PF
27PF
22PF
20PF
16PF
18PF
15PF
12.5PF
11PF
8PF.3.2M
3.47M
340 K HZ
ZTB 340B V
广州大洋电子有限公司
电话：[phone]
传真：[phone]
QQ:64863878 MSN:gkong2004@
网址：  E-mail:peter@

产品简介 »
表晶32.768KHZ (2*6mm 3*8mm 1.5*5mm 1X4mm SMD)
　　爱普生EPSON表晶（MC-145、MC-146、MC-306、MC-406、FC-135、FC-255系列）SMD/32.768KHZ
　　石英晶体谐振器 (49/U/49/T /UM-5/49/S/ 49/SMD ）
　　石英晶体SMD （5X7mm/6X3.5mm/5X3.2mm/4X2.5mm)
　　石英晶体振荡器 （1.000 ~ 125.000MHz 8pin 14pin SMD）
　　音叉型石英晶体 （30.000 ~ 200KHz 2*6mm 3*8mm）
　　日本KDS表晶 （DST310S、SM-14J、DMX-26S、DMX-26)
　　日本精工表晶（SSP-T7-F/SSP-T6/SP-T2A/VTC120-F)
　　西铁成CITIZEN（CM200S/CM130/CM315/CM519/CFS145)
　　日本村田陶瓷晶振、陶瓷滤波器、DIP、SMD系列
　　陶瓷谐振器SMD（7.2X3.4mm/3.7X3.1mm/2.5X2.0mm)
　　陶瓷滤波器DIP/SMD(CFWM455E、LTWC455E、SFU455B、
　　450B、SFU、L10.7MA、CFT450HT、455ECRB、CDBC28)
　　陶瓷谐振器（ZTA6.0MT~ZTT48.0MX、455ECRB~500ECRB）
　　声表面滤波器（R315M、R433M、R310M、F480、L38.9、L3811/L2955）
　　贴片晶振(OSC)：TC/VCXO SMD(3.2×5\6X3.5/5X7\3.2×5\6X3.5/5X7) .
　　全尺寸、半尺寸钟振。石英晶振系列：49/U、49/T、49/S、49/SMD、50/U/0/T、UM-1、 UM-5.
　　声表面滤波器：(70M、115M、140M、315M、433M)HZ.
　　圆柱形晶振：1.5ⅹ5、2ⅹ6、3ⅹ8、3ⅹ9、3ⅹ10 .
　　陶瓷系列：10.7M、3.58M、455E、465B.
　　圆柱形晶振：32.768KHZ：1X4/1X5/2X6/3X8/MC146/MC306.
　　陶瓷贴片：7.2X3.4/3.7X3.1/2.5X2.0/ZTT6.0M;ZTA18.43M.
　　陶瓷滤波器，鉴频器：0.7MA5; .7MC1;455BSFU;CRB455E;R433\R315\1×4\Ф1.55. 谐振器12.0M;49/U\49/S\24.576M;49/U\49/S\11.0592M;49/S.27.0M;49/S.16.9344M;Ф2×6.24.567M;ZTA.48.0M;ZTA12.0M.
　　温度补偿晶体振荡器 (DTCXO) 、 温度补偿晶体振荡器(TCXO)、 恒温晶体振荡器(OCXO)、压控晶体振荡器(VCXO)、普通晶体振荡器(SPXO)、频率综合器（SYNTHESIZERS），手机用温度补偿晶体振荡器(DTCXO)

如电阻可以限流,分压等.
电容滤波,储能,延时等.
二极管防止反向击穿,稳压等.
三极管最常见是放大,也可以作电子开关.
晶振提供时钟脉冲等.
晶体振荡器
晶体振荡器，简称晶振，其作用在于产生原始的时钟频率，这个频率经过频率发生器的倍频或分频后就成了电脑中各种不同的总线频率。以声卡为例，要实现对模拟信号44.1kHz或48kHz的采样，频率发生器就必须提供一个44.1kHz或48kHz的时钟频率。如果需要对这两种音频同时支持的话，声卡就需要有两颗晶振。但是现在的娱乐级声卡为了降低成本，通常都采用SRC将输出的采样频率固定在48kHz，但是SRC会对音质带来损害，而且现在的娱乐级声卡都没有很好地解决这个问题。
[编辑本段]石英晶体振荡器

石英晶体振荡器基本结构及工作原理
石英晶体振荡器分非温度补偿式晶体振荡器、温度补偿晶体振荡器（TCXO）、电压控制晶体振荡器（VCXO）、恒温控制式晶体振荡器（OCXO）和数字化/μp补偿式晶体振荡器（DCXO/MCXO）等几种类型。其中，无温度补偿式晶体振荡器是最简单的一种，在日本工业标准(JIS)中，称其为标准封装晶体振荡器（SPXO）。现以SPXO为例，简要介绍一下石英晶体振荡器的结构与工作原理。
石英晶体，有天然的也有人造的，是一种重要的压电晶体材料。石英晶体本身并非振荡器，它只有借助于有源激励和无源电抗网络方可产生振荡。SPXO主要是由品质因数（Q）很高的晶体谐振器（即晶体振子）与反馈式振荡电路组成的。石英晶体振子是振荡器中的重要元件，晶体的频率（基频或n次谐波频率）及其温度特性在很大程度上取决于其切割取向。石英晶体谐振器的基本结构、（金属壳）封装及其等效电路。
只要在晶体振子板极上施加交变电压，就会使晶片产生机械变形振动，此现象即所谓逆压电效应。当外加电压频率等于晶体谐振器的固有频率时，就会发生压电谐振，从而导致机械变形的振幅突然增大。
温度补偿晶体振荡器（TCXO）： TCXO是通过附加的温度补偿电路使由周围温度变化产生的振荡频率变化量削减的一种石英晶体振荡器。
TCXO中，对石英晶体振子频率温度漂移的补偿方法主要有直接补偿和间接补偿两种类型：
直接补偿型
直接补偿型TCXO是由热敏电阻和阻容元件组成的温度补偿电路，在振荡器中与石英晶体振子串联而成的。在温度变化时，热敏电阻的阻值和晶体等效串联电容容值相应变化，从而抵消或削减振荡频率的温度漂移。该补偿方式电路简单，成本较低，节省印制电路板（PCB）尺寸和空间，适用于小型和低压小电流场合。但当要求晶体振荡器精度小于±1pmm时，直接补偿方式并不适宜。
间接补偿型
间接补偿型又分模拟式和数字式两种类型。模拟式间接温度补偿是利用热敏电阻等温度传感元件组成温度－电压变换电路，并将该电压施加到一支与晶体振子相串接的变容二极管上，通过晶体振子串联电容量的变化，对晶体振子的非线性频率漂移进行补偿。该补偿方式能实现±0.5ppm的高精度，但在3V以下的低电压情况下受到限制。数字化间接温度补偿是在模拟式补偿电路中的温度—电压变换电路之后再加一级模/数（A/D）变换器，将模拟量转换成数字量。该法可实现自动温度补偿，使晶体振荡器频率稳定度非常高，但具体的补偿电路比较复杂，成本也较高，只适用于基地站和广播电台等要求高精度化的情况。
[编辑本段]TCXO发展现状
TCXO在近十几年中得到长足发展，其中在精密TCXO（温度补偿型石英晶体谐振器，具有精度高等特点）的研究开发与生产方面，日本居领先和主宰地位。在70年代末汽车电话用TCXO的体积达20 以上，目前的主流产品降至0.4 ，超小型化的TCXO器件体积仅为0.27 。在30年中，TCXO的体积缩小了50余倍乃至100倍。日本京陶瓷公司采用回流焊接方法生产的表面贴装TCXO厚度由4mm降至2mm，在振荡启动4ms后即可达到额定振荡幅度的90％。金石（KSS）集团生产的TCXO频率范围为2～80MHz，温度从－10℃到60℃变化时的稳定度为±1ppm或±2ppm；数字式TCXO的频率覆盖范围为0.2～90MHz，频率稳定度为±0.1ppm（－30℃～＋85℃）。日本东泽通信机生产的TCO－935/937型片式直接温补型TCXO，频率温度特性（点频15.36MHz）为±1ppm/－20～＋70℃，在5V±5％的电源电压下的频率电压特性为±0.3ppm，输出正弦波波形（幅值为1VPP），电流损耗不足2mA，体积1 ，重量仅为1g。PiezoTechnology生产的X3080型TCXO采用表面贴装和穿孔两种封装，正弦波或逻辑输出，在－55℃～85℃范围内能达到±0.25～±1ppm的精度。国内的产品水平也较高，如北京瑞华欣科技开发有限公司推出的TCXO（32～40MHz）在室温下精度优于±1ppm，第一年的频率老化率为±1ppm，频率（机械）微调≥±3ppm，电源功耗≤120mw。目前高稳定度的TCXO器件，精度可达±0.05ppm。
高精度、低功耗和小型化，仍然是TCXO的研究课题。在小型化与片式化方面，面临不少困难，其中主要的有两点：一是小型化会使石英晶体振子的频率可变幅度变小，温度补偿更加困难；二是片式封装后在其回流焊接作业中，由于焊接温度远高于TCXO的最大允许温度，会使晶体振子的频率发生变化，若不采限局部散热降温措施，难以将TCXO的频率变化量控制在±0.5×10－6以下。但是，TCXO的技术水平的提高并没进入到极限，创新的内容和潜力仍较大。
3.TCXO的应用 ：石英晶体振荡器的发展及其在无线系统中的应用，由于TCXO具有较高的频率稳定度，而且体积小，在小电流下能够快速启动，其应用领域重点扩展到移动通信系统。
TCXO作为基准振荡器为发送信道提供频率基准，同时作为接收通道的第一级本机振荡器；另一只TCXO作为第2级本机振荡器，将其振荡信号输入到第2变频器。目前移动电话要求的频率稳定度为0.1～2.5ppm（－30～＋75℃），但出于成本上的考虑，通常选用的规格为1.5～2.5ppm。移动电话用12～20MHz的TCXO代表性产品之一是VC－TCXO－201C1，采用直接补偿方式，外观如图2（b）所示，由日本金石（KSS）公司生产。
[编辑本段]电压控制晶体振荡器（VCXO）
电压控制晶体振荡器（VCXO），是通过施加外部 控制电压使振荡频率可变或是可以调制的石英晶体振荡器。在典型的VCXO中，通常是通过调谐电压改变变容二极管的电容量来“牵引”石英晶体振子频率的。VCXO允许频率控制范围比较宽，实际的牵引度范围约为±200ppm甚至更大。
如果要求VCXO的输出频率比石英晶体振子所能实现的频率还要高，可采用倍频方案。扩展调谐范围的另一个方法是将晶体振荡器的输出信号与VCXO的输出信号混频。与单一的振荡器相比，这种外差式的两个振荡器信号调谐范围有明显扩展。
在移动通信基地站中作为高精度基准信号源使用的VCXO代表性产品是日本精工·爱普生公司生产的VG－2320SC。这种采用与IC同样塑封的4引脚器件，内装单独开发的专用IC，器件尺寸为12.6mm×7.6mm×1.9mm，体积为0.19 。其标准频率为12～20MHz，电源电压为3.0±0.3V，工作电流不大于2mA，在－20～＋75℃范围内的频率稳定度≤±1.5ppm，频率可变范围是±20～±35ppm，启动振荡时间小于4ms。金石集团生产的VCXO，频率覆盖范围为10～360MHz，频率牵引度从±60ppm到±100ppm。VCXO封装发展趋势是朝SMD方向发展，并且在电源电压方面尽可能采用3.3V。日本东洋通信机生产的TCO－947系列片式VCXO，早在90年代中期前就应用于汽车电话系统。该系列VCXO的工作频率点是12.8MHz、13MHz、14.5MHz和15.36MHz，频率温度特性±2.5ppm/－30～＋75℃，频率电压特性±0.3ppm/5V±5％，老化特性±1ppm/年，内部采用SMD/SMC，并采用激光束和汽相点焊方式封装，高度为4mm。日本富士电气化学公司开发的个人手持电话系统（PHS）等移动通信用VCXO，共有两大类六个系列，为适应SMT要求，全部采用SMD封装。Saronix的S1318型、Vectron国际公司的J型、Champion技术公司的K1526型和Fordahi公司的DFVS1－KH/LH等VCXO，均是表面贴装器件，电源电压为3.3V或5V，可覆盖的频率范围或最高频率分别为32～120MHz、155MHz、2～40MHz和1－50MHz，牵引度从±25ppm到±150ppm不等。MF电子公司生产的T－VCXO系列产品尺寸为5mm×7mm，曾被业内认为是外形尺寸最小的产品，但这个小型化的记录很快被打破。目前新推出的双频终端机用VCXO尺寸仅为5.8mm×4.8mm，并且有的内装2只VCXO。Raltron电子公司生产的VX－8000系
[编辑本段]恒温控制晶体振荡器（OCXO）
CXO是利用恒温槽使晶体振荡器或石英晶体振子的温度保持恒定，将由周围温度变化引起的振荡器输出频率变化量削减到最小的晶体振荡器，其内部结构如图4所示。在OCXO中，有的只将石英晶体振子置于恒温槽中，有的是将石英晶体振子和有关重要元器件置于恒温槽中，还有的将石英晶体振子置于内部的恒温槽中，而将振荡电路置于外部的恒温槽中进行温度补偿，实行双重恒温槽控制法。利用比例控制的恒温槽能把晶体的温度稳定度提高到5000倍以上，使振荡器频率稳定度至少保持在1×10－9。OCXO主要用于移动通信基地站、国防、导航、频率计数器、频谱和网络分析仪等设备、仪表中。
OCXO是由恒温槽控制电路和振荡器电路构成的。通常人们是利用热敏电阻“电桥”构成的差动串联放大器，来实现温度控制的。具有自动增益控制（AGC）的（C1app）振荡电路，是目前获得振荡频率高稳定度的比较理想的技术方案。
在近几年中，OCXO的技术水平有了很大的提高。日本电波工业公司开发的新器件功耗仅为老产品的1/10。在克服OCXO功耗较大这一缺点方面取得了重大突破。该公司使用应力补偿切割（SCCut）石英晶体振子制作的OCXO，与使用AT切形石英晶体振子的OCXO比较，具有高得多的频率稳定度和非常低的相位噪声。相位噪声是指信号功率与噪声功率的比率（C/N），是表征频率颤抖的技术指标。在对预期信号既定补偿处，以1Hz带宽为单位来测量相位噪声。Bliley公司用AT切形晶体制作的NV45A在补偿点10Hz、100Hz、1kHz和10kHz处的相位噪声分别为100、135、140和145dBc/Hz，而用SC切割晶体制成的同样OCXO，则在所有补偿点上的噪声性能都优于5dBc/Hz。
金石集团生产的OCXO，频率范围为5～120MHz，在－10～＋60℃的温度范围内，频率稳定度有±0.02、±0.03和±0.05ppm，老化指标为±0.02ppm/年和±0.05ppm/年。Oak频率控制公司的4895型4.096～45MHz双恒温箱控制OCXO，温度稳定度仅为0.002ppm（2×10－10）/0～75℃；4895型OCXO的尺寸是50.8mm×50.8mm×38.3mm，老化率为±0.03ppm/年。如果体积缩小一点，在性能指标上则会有所牺牲。Oak公司生产的10～25MHz表面贴装OCXO，频率稳定度为±0.05ppm/0～70℃。PiezoCrystal的275型用于全球定位系统（GPS）的OCXO采用SC切形石英晶体振子，在0～75℃范围内总频偏小于±0.005ppm，最大老化率为±0.005ppm/年。Vectron国际公司的CO－760型OCXO，尺寸为25.4mm见方，高12.7mm，在OCXO产品中，体积算是较小的。随着移动通信产品的迅猛增长，对OCXO的市场需求量会逐年增加。OCXO的发展方向是顺应高频化、高频率稳定度和低相位噪声的要求，但在尺寸上的缩小余地非常有限。
晶体谐振器
晶体谐振器现已被广泛使用，很多厂商在考虑成本因素的前提下，甚至用晶体谐振器代替振荡器。晶体谐振器常见有3种封装方式：金属、陶瓷、玻璃。其中金属封装最为常见，玻璃封装则最为便宜，但含铅（技术瓶颈）；陶瓷封装价格介于两者之间，但技术要求高，目前产品比较成熟的厂家只有少数几家，如日本京瓷、台湾鸿星、浙江嘉康等。目前亚洲市场产销量较大的国内厂家是浙江东晶电子，还有台湾晶技这两家的客户都是日本一线电子厂家如松下电子，SONY等。需要说明的是目前市场主导产品盒型分为：49S，49SMD，SMD S3225，SMD 6035，SMD G8045。
金属封装的晶振与陶瓷封装的晶振有什么区别？
陶瓷封装的晶振精确程度没有金属的好，金属封装的里面是石英晶体，稳定是比较好，而且金属封装晶振有两种，一种是无源的，一种是有源的，一般都用无源的，但有源的抗干扰好，而且起振快

6M 晶体/陶瓷谐振器 无源
那东西有两个引脚，叫做石英晶体，谐振频率6兆，需要与其它器件配合产生振荡波形。它不叫晶振。
大卸八块!MP3随身听工作原理大揭秘(多图)
　　如果您因为对MP3 Player好奇而拆开一个MP3随身听来看看的话（小心没保修了），就可以清晰地看到：里面没有机械结构，你只会发现里面有好多块贴片IC。也正是这个原因，所以MP3随身听的体积可以做得那么小。

　　由于MP3随身听在播放过程中的信号流程完全没有涉及机械的运动，所以不会像CD、MD这类随身听那样会因为光头受到外界震动而发生跳音现象，更不会像磁带随身听那样要有传动机械而出现绞带现象。所以一般来说只要你的储存卡没有问题，在正常情况下MP3随身听在播放时绝不会出现跳音等现象。

　　另外，由于机体没有机械式运作部件，所以MP3随身听的耗电量没有CD、磁带等随身听大，而相信以后其芯片的技术越来越成熟后，其播放时间将会得到很大的提高，所以在这方面MP3随身听还有比较大的潜力！

　　上图是MD的内部结构，看起来真的很复杂！

　　今天想和大家谈谈MP3随身听的工作原理。其实和MD机、CD机等类似，MP3 Player同样也是把贮存卡上的数子信号送到解码芯片进行解码，只不过MP3随身听读取存贮卡上的信号并不是使用光头或磁头之类的机械部件。一般的工作的流程是这样的：

　　读取贮体上的信号-→到解码芯片对信号进行解码-→通过数模转换器将解出来的数字信号转换成模拟信号-→再把转换后的模拟音频放大-→低通滤波后到耳机输出口。

大卸八块!MP3随身听工作原理大揭秘(二)
 　　MP3的整机设计方案有数种，主要有单芯片和双芯片之分。这里给大家说明一下单芯片与双芯片是怎么回事：双芯片是控制部分为一片集成电路、MP3解码运算部分为一片集成电路；单芯片是控制部分、MP3解码运算部分都集成在一片集成电路里面的芯片。在2002年初的时候单芯片的方案以ST、EP的芯片为代表，双芯片主要以Sunplus的芯片为代表。双芯在推出时间上比单芯片早一两年左右。

　　ST的芯片主要应用于三星系列产品中，它的特点是稳定，成熟。但价格较高、而且没有录音、复读的功能，在这点上不能满足我们的要求。华邦的芯片当时著名的步步X公司在选用，但有内部信息说它的底层软件有问题。果然在几个月后它的这款产品上市后没多久就从市场上消失了。Sunplus的芯片当时采用它的厂商主要有顺德的爱得乐和汕头的信利，他们每个月的用量在数十K左右，方案不管从电路还是软件上都得到了市场上的肯定。

　　MP3的整机方案的选择是很慎重的。方案的选择者要有所取舍的：单芯片尽管占用电路板空间少，但最主要的是推出时间太短，软硬件的配合不知是否稳定。双芯片尽管占用电路板空间多些，但工作已很稳定。作为产品上市后如有重大使用缺陷的话设计师往往哭都来不及啊！

　　笔者是参与过MP3 Player产品开发的，下面我用自己曾经参与设计过的一款产品来做一些具体的解释。首先我们选定了Sunplus公司提供的主芯片，这是考虑到其稳定性。这款产品中一些芯片的主要功能简介如下：

1、SPCA514A、SPCA751A---主芯片
2、SPL10A ---LCD显示控制芯片
3、SPCA713---16比特D/A转换芯片
4、DF2308---耳机放大器芯片
5、RT9262---电源供给电路芯片

大卸八块!MP3随身听工作原理大揭秘(三)
 　　至于各个元器件之间如何协同工作，我将原理绘制成图表，如下：

　　我来做一些具体的解释——电源供给电路通过RT9262将1.5V的电压升到3V供各IC正常的工作（MP3随身听的IC在工作时电压是要求稳定的。所以不管是使用一节或两节电池供电，所以都要加升压电路）。LCD显示控制芯片SPL10A负责LCD液晶显示和功能键的正常工作。主控制芯片SPCA514A的功能较多：通过USB的接口与外界联系（PC机）；控制LCD显示；读取机内内置闪存体、扩展SMC、MMC卡中的信息；自录音的处理；把可播放的数据传送给MP3解码芯片SPCA751A处理后送给16比特D/A转换芯片SPCA713进行数/模的转换，音乐信号由耳机放大器芯片DF2308放大，推动耳机。

大卸八块!MP3随身听工作原理大揭秘(四)
　以下是它的电路板模拟图及电路板的实物图，一共有上下两块电路板，我们将之称为“”，我们结合图片为您详细介绍：

上电路板正面总装图二

　　以上是由PRO/E软件给出的上电路板的正面元件面电路板总装图，可看到LCD显示、按键、电池簧片等细节。

大卸八块!MP3随身听工作原理大揭秘(五)

上电路板反面的实物图

　　以上是上电路板的正反面元件面电路板的实物图，前一幅为正面，后一幅为反面。我们可以看到，电路板为双面布线，这两图为上面电路板的正反元件面。在正面可看到LCD显示、按键及一些元器件；在反面可看到LCD驱动、主IC及最核心的、最昂贵的IC：闪存。

　　上面是由PRO/E软件给出的下电路板的正反面元件面电路板总装图，可看到SMC外扩展卡座、USB接口、MIC、快进、快退键、耳机插座、音量减小、增大键、电池簧片等细节。
MP3维修知识经验总结
2009-04-02 09:06
MP3维修知识经验总结如下：

　　下面就说一下对MP3的认识。首先，MP3是在一种MPEG标准下的第3层音频信号的压缩解码技术。所以MP3有自己的解码芯片，也就是主控芯片。在我了解中常见的有3种主控解码芯片的方案。既美国SIGMAT35系列，34系列；矩力2085，2075方案；还有就是羚羊方案的（这个方案的我只听说过，没有自己实际接触过）。

　　其次是FLASH芯片，在MP3中，FLASH芯片也是相当重要一个部件。它直接影响MP3的存储容量。还有带有FM收音功能的收音板，一般是直接加焊在电路板上的，很少见到电路板直接集成的。在电路板上还有大量的电容，电阻，电感，起到不同的作用，包括分压，限流，保护等的作用。

　　MP3中还有一个比较重要的电子元件，晶振。晶振的作用是在电路产生震荡电流。在MP3里的晶振有不同的频率，24.576HZ，24.000HZ， 6.000HZ等，针对不同主控芯片使用不同频率的晶振。晶振也有不同的形态，有比较多见的柱型晶振，还有帖片晶振等，但功能作用是一样的。在有些MP3 里有时会出现两个晶振，要注意，其中一个可能是FM收音板的晶振，要注意区分。

　　MP3的输出部件应该就是显示屏和耳机口了。USB口属于连接电脑的输入输出设备。显示屏是MP3中比较脆弱的不见之一，这表现在其比较脆弱，易碎，易磨花，影响外观。还有显示屏与电路板之间的连接排线，也是比较脆弱的，很容易误揭开，焊断，一旦损坏很难修复。显示屏现在大概有普通的数字液晶屏，点阵液晶屏，这两种一般都有彩色背光片提供光源。还有现在主流的OLED屏，可以支持多色彩同点发光的冷光屏。还有最新的触摸屏等。总之，各种屏都非常娇贵，在维修时一定要小心。

　　现在说说对MP3维修的初步了解吧。

　　开始接触MP3的维修对其中的东西还不了解，感觉很...奇妙？也不是，反正就是看不懂。但是经过细心，耐心的观察之后，发现MP3还有有很多的规律可寻的。现在我就说说我修MP3的方法。

　　首先，接到一台机器，看机器的外观，是否磨损，磨损的位置，大概是怎么样造成磨损的，对机器的本身是否带来影响（比如磕痕，是否对电路板造成影响，污渍，是否进水等）。然后询问顾客，是什么时间，什么情况，怎么造成，什么结果以及现在的故障问题。然后自行分析问题可能的原因，以及对MP3进行开机，关机，放歌，连接电脑，的测试（有两个目的，1，发现问题的原因，2，证明顾客的机器在维修前的状态，那些功能可用，那些出故障，避免日后出现分歧）。

　　判断出问题以后，如需要拆机，要先仔细观察机的结构，什么地方是连接的，什么地方是卡扣的，什么地方是带螺丝的，什么地方是粘和的。小心拆卸，在拆的时候一定要注意每个部件的位置，状态，形态。注意防止部件弹出，一旦有部件丢失，后果....

　　在拆开后，认真观察，看是否有直观的问题，如拖焊，烧毁等。最后维修完毕，装机。在拆解装机过程中，要小心认真果断。

　　现在来看看一般具体问题的解决。

　　首先。测机是否有电流，电流是否稳定，是否过大。注意，电压一定要加正确。一般干电池电压为1.5V~1.2V。充电锂电电压为3.6V左右，USB口在4.5V~5V。

　　一般会出现下面5种情况。

　　1.有电流，电流稳定，能开机，但功能不能正常使用，则证明机器电路正常，主控芯片OK，如果排除按键问题后，基本就可以确定是程序问题了。只要找到合适的固件刷新即可。注意，JWD的53.52机的程序刷完之后MP3的默认磁盘格式是FAT32，在WINDOWS里将磁盘格式格式成FAT才能使用。

　　2.有电流，电流不稳定，跳动，按一下开机键电流跳一下，然后归位，再按一下在跳动，在归位。一般情况下这就证明了是MP3的晶振出问题了，因为晶振不能正常工作，不能产生震荡电流，可以更换晶振再加电测试。

　　3.如果没有电流，就要考虑是否有地方断路，可以先试是否可以连电脑，如果连电脑正常，某些如2085没有电流，其实有，只是很弱。电流表反应不出来，那是固件丢失。说明机器是正常的，只是供点电路出了问题，如果也不连电脑则可能是有联线断路。

　　4.如果电流过大，立即停止加点，检测电路是否有短路，是否有连焊。

　　5.如果加电开机一切正常，只是USB不连电脑，或者连电脑只充电，那么要看看USB线路是否正常，是否有断路。用万用表测。如果断了就焊好，或者连飞线。某些机子SIGMAT芯片，固件丢失，也会有联不上电脑的故障。SIGMAT的35系列和2085系列的芯片不用加电可直接连接电脑

　　其次，还有一些问题是可以很直观看见的，比如耳机口拖焊，加焊即可，如果无法加焊就只能连飞线。贴片开关失灵，先用镊子在开机状态下触击贴片开关的两极，看是否能够达到开关的作用，如果可以，就可确定是贴片开关的问题，更换即可，如果还是不能达到开关作用，就用万用表测贴片开关两极在按下开关的时候是否是通路即可。

　　最后就是一些细活了，比如换屏，修补，等。这都要有一定的想象力，创造力，因为毕竟元件种类有限，不能任何部件都合适，都可以更换。在维修的时候总结要胆大、心细、果断。

MP3完全维修图文解读宝典
常见MP3维修故障解决方案
　MP3凭着简单易用的操作性、强大的音乐资源和小巧时尚的外观,正在取代Diskman和MD成为大街小巷的一个亮点。现在，MP3正在像手机一样，以迅雷不及掩耳之速普及开来。然而，MP3的生产门槛太底，很多小工厂甚至是地下手工作坊也热闹一时，这样就害苦了我们可爱的消费者：产品品质和服务得不到应该有的保证。永红科技旗下—西南第一家MP3专业级综合维修中心感谢各位新老客户的厚爱，在这里与大家一起分享一些小技巧，让你在炎热的夏季学会游泳自救。

　　1、为什么有些MP3歌曲在本MP3播放器不能播放？

　　答：标准MP3歌曲是指MPEGI第三层、MPEG2第三层、MPEG2.5第三层的歌曲。其它MPEG1第二层等虽然也是以MP3为后缀名，但都不是标准的MP3歌曲，不能在本机上播放。用户可以在电脑上用相关驱动程序进去转换。

　　2、为什么在操作系统上显示存储容量与标称值不一致？

　　答：因为MP3播放机的机内软件会用去存储器中的一小部分空间，所以在操作系统中显示的存储器容量会少与标称值，
