电磁继电器及扬声器
有疑问的题目请发在“51加速度学习网”上，让我们来为你解答
51加速度学习网 整理

一、本节学习指导
本节知识比较简单，了解即可。不必太深究其运行原理和做大量练习题。

二、知识要点
1、电磁继电器

（1）、什么是电磁继电器：
① 继电器是利用低电压、弱电流的通断，来间接地控制高电压、强电流电路的装置。
② 电磁继电器就是利用电磁铁来控制工作电路的一种开关。

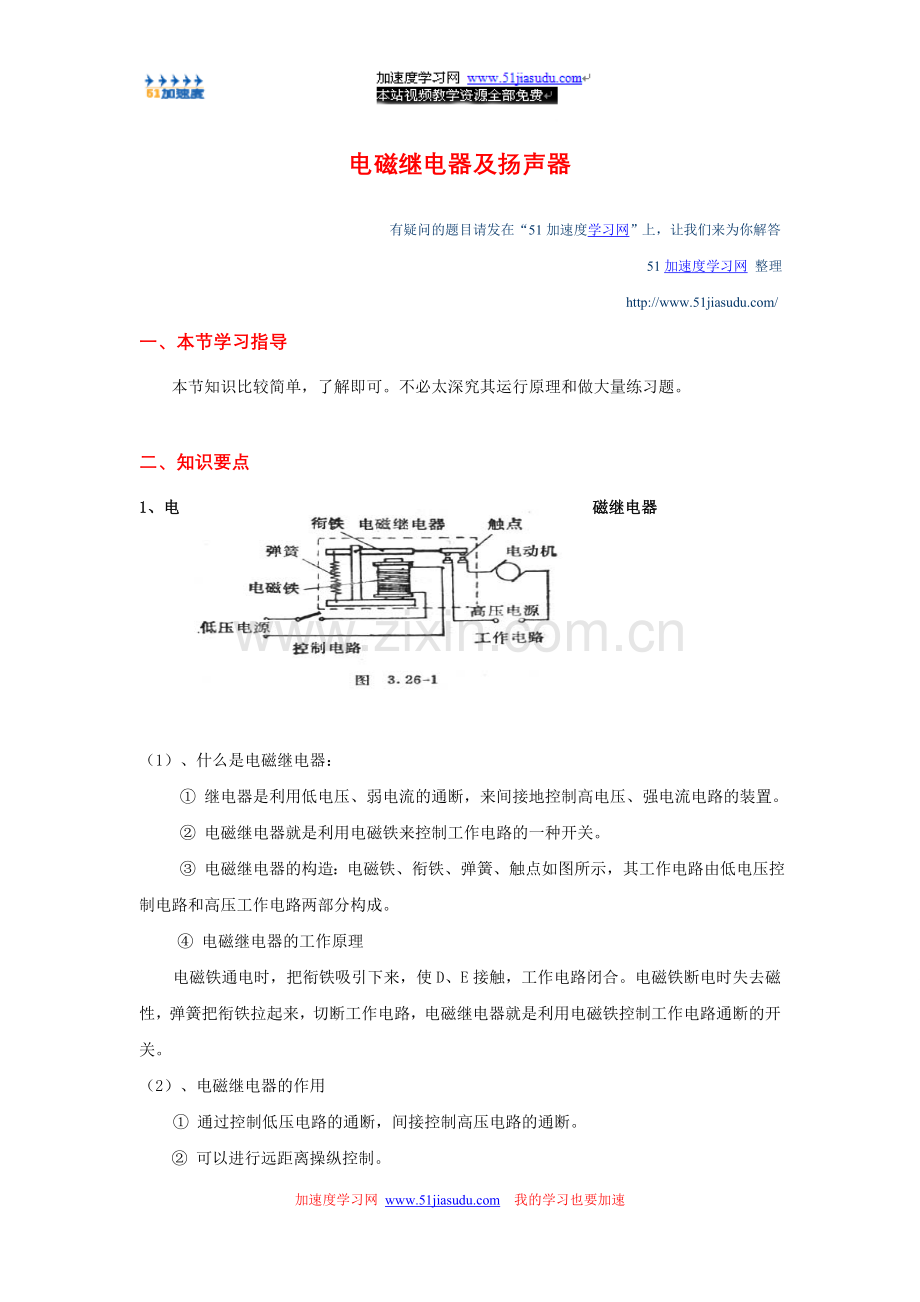

③ 电磁继电器的构造：电磁铁、衔铁、弹簧、触点如图所示，其工作电路由低电压控制电路和高压工作电路两部分构成。
E
D
④ 电磁继电器的工作原理
电磁铁通电时，把衔铁吸引下来，使D、E接触，工作电路闭合。电磁铁断电时失去磁性，弹簧把衔铁拉起来，切断工作电路，电磁继电器就是利用电磁铁控制工作电路通断的开关。
（2）、电磁继电器的作用
① 通过控制低压电路的通断，间接控制高压电路的通断。
② 可以进行远距离操纵控制。
③ 可以实现自动控制。

2、扬声器是怎样发声的
（1）、扬声器的构造
如图所示，由永久磁体、线圈、锥形纸盆构成。

（2）、扬声器是怎样发声的
永磁体和线圈相当于两个磁场。当线圈中通过如图所示的电流时，线圈受到磁体的吸引而向左运动。当线圈中通过的电流相反时，线圈受到磁体的排斥向右运动，由于通过线圈的电流是交流电，它的方向是不断变化的，线圈就不断地来回振动，带动纸盆也来振动，于是扬声器发声。
（3）、应用
收音机、电视机、音响中都有扬声器。
（4）、作用
扬声器是把电信号转换成声信号的装置。

三、经验之谈：
了解扬声器和电磁继电器的构成以及在生活中的运用，作为补充知识来学习。
