联盟维修间同方K411充电充一半维修一例
机型:清华同方K411
故障：电池充电只能充到50%就不充了，换了一块电池后还是一样

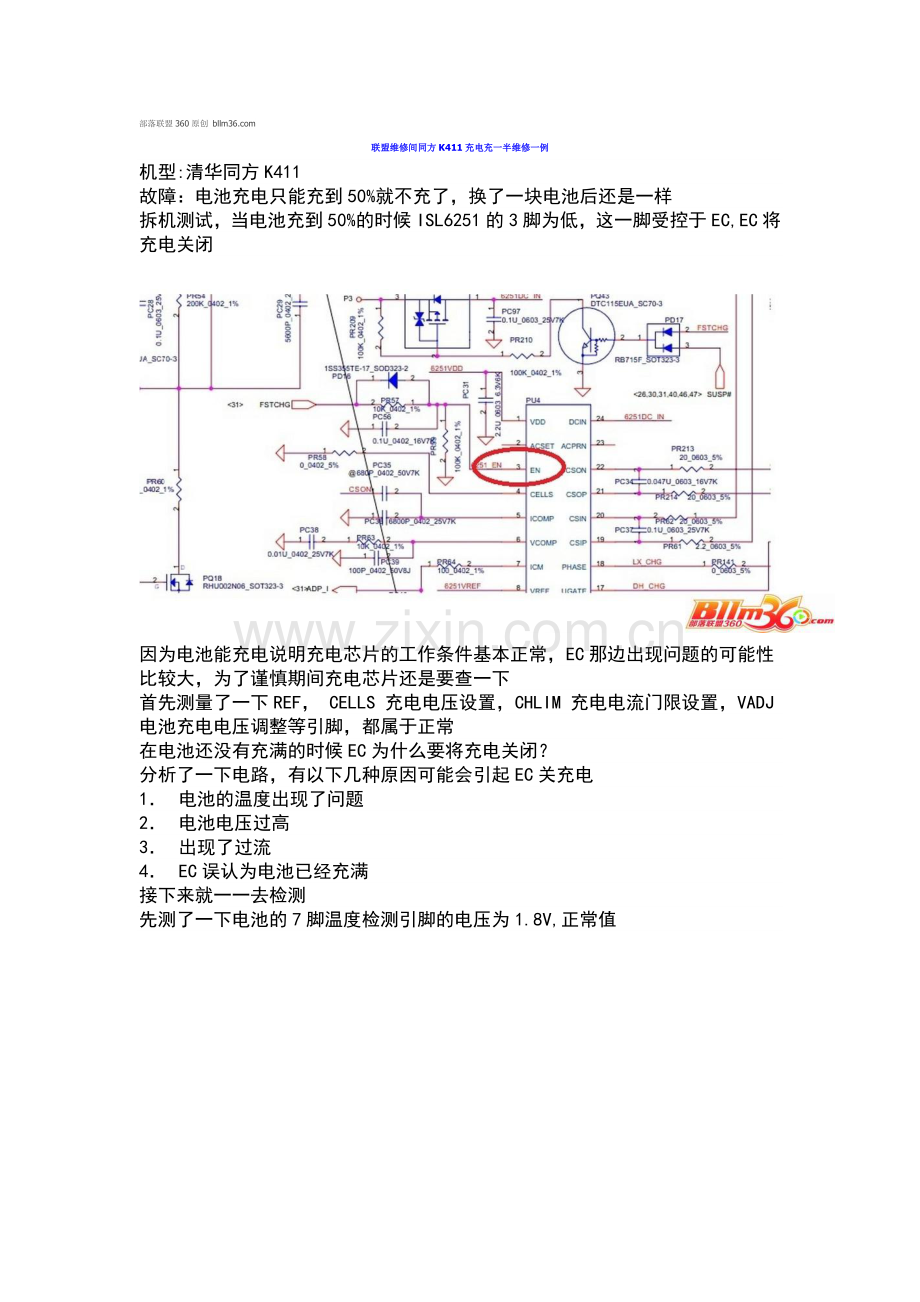

拆机测试，当电池充到50%的时候ISL6251的3脚为低，这一脚受控于EC,EC将充电关闭

因为电池能充电说明充电芯片的工作条件基本正常，EC那边出现问题的可能性比较大，为了谨慎期间充电芯片还是要查一下
首先测量了一下REF， CELLS 充电电压设置，CHLIM 充电电流门限设置，VADJ 电池充电电压调整等引脚，都属于正常
在电池还没有充满的时候EC为什么要将充电关闭？
分析了一下电路，有以下几种原因可能会引起EC关充电
1．  电池的温度出现了问题
2．  电池电压过高
3．  出现了过流
4．  EC误认为电池已经充满
接下来就一一去检测
先测了一下电池的7脚温度检测引脚的电压为1.8V,正常值

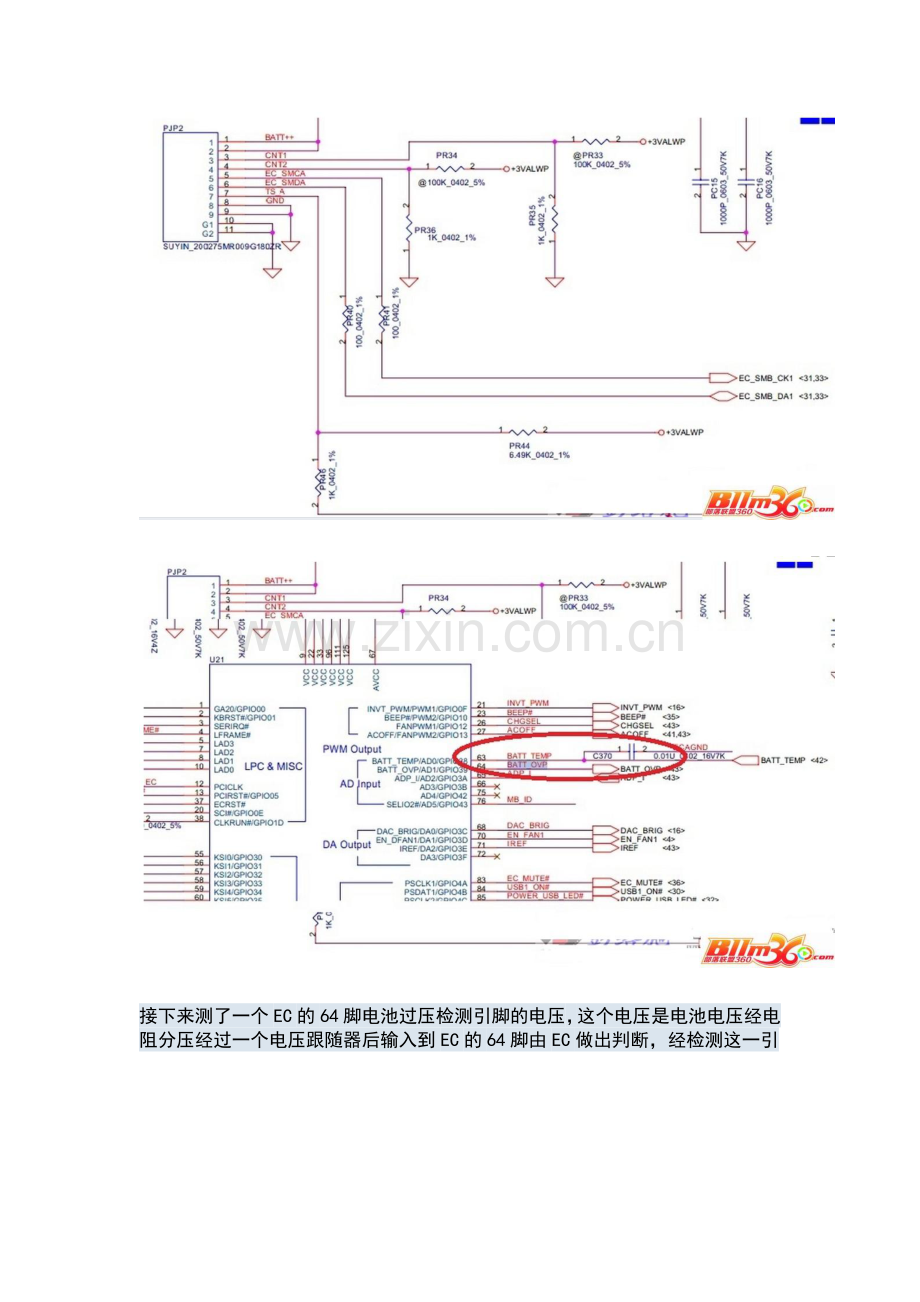

接下来测了一个EC的64脚电池过压检测引脚的电压，这个电压是电池电压经电阻分压经过一个电压跟随器后输入到EC的64脚由EC做出判断，经检测这一引脚的电压在1.2V左右，没有出现异常。

接下来看看有没有出现过流
ISL6251 的7脚ICM 适配器输入电流大小信号输出，这个信号的电压与适配器输入电流之间是成比例的，经过测量这一脚的电压为0.76V,根据ISL6251的内部资料和检流电阻的阻值计算出流过检流电阻PR51上的电流为1.9A,没有出现过流现象

经过以上的检测没有发现有异常，EC误认为电池已经充满而去关充电的可能性很大
EC是通过I2C总线去读取电池信息的，打开电池接口电路，
发现电池的I2C总线不仅连着31页的EC,还同时到了33页，打开33页发现了一个EEPROM
这个ROM和EC相连，那么这个ROM到底是干什么用的？电池只充一半肯定和这个ROM有关
将这个ROM取下后，上电测试，充电指示灯闪烁，可以充电，问题就出在这里

通过请教老师，和维修间同学讨论得知这个芯片是一个智能电池管理芯片，存储着电池的一些信息，比如充电次数，设置充电模式等，这个芯片可以通过Smart Battery这么一个软件设置的，它提供了3种充电模式：1、是完全充饱电源模式100% 2、平衡模式75% 3、长寿命电池模式 50%
这台机子的电池被设置成了第3种模式，当电池在充电的时候，EEPROM 通过I2C总线读取电量信息，当电池电量达到设定模式后，EEPROM通过I2C总线告诉EC,EC会发出指令去关闭充电。
从网上搜索到了Smart Battery这个软件，将电池充电模式设置成了完全充饱模式，又将EEPROM焊回，上电测试一切正常，电池可以充满

到此，此机已修复完成
从结果来看，这个故障属于软件故障，绕了一圈才找到这里来，说明自己的知识面不够广，需要学习的东西很多。
