第16章 可编程并行接口芯片8255A
概述
16.1. 引脚定义及功能

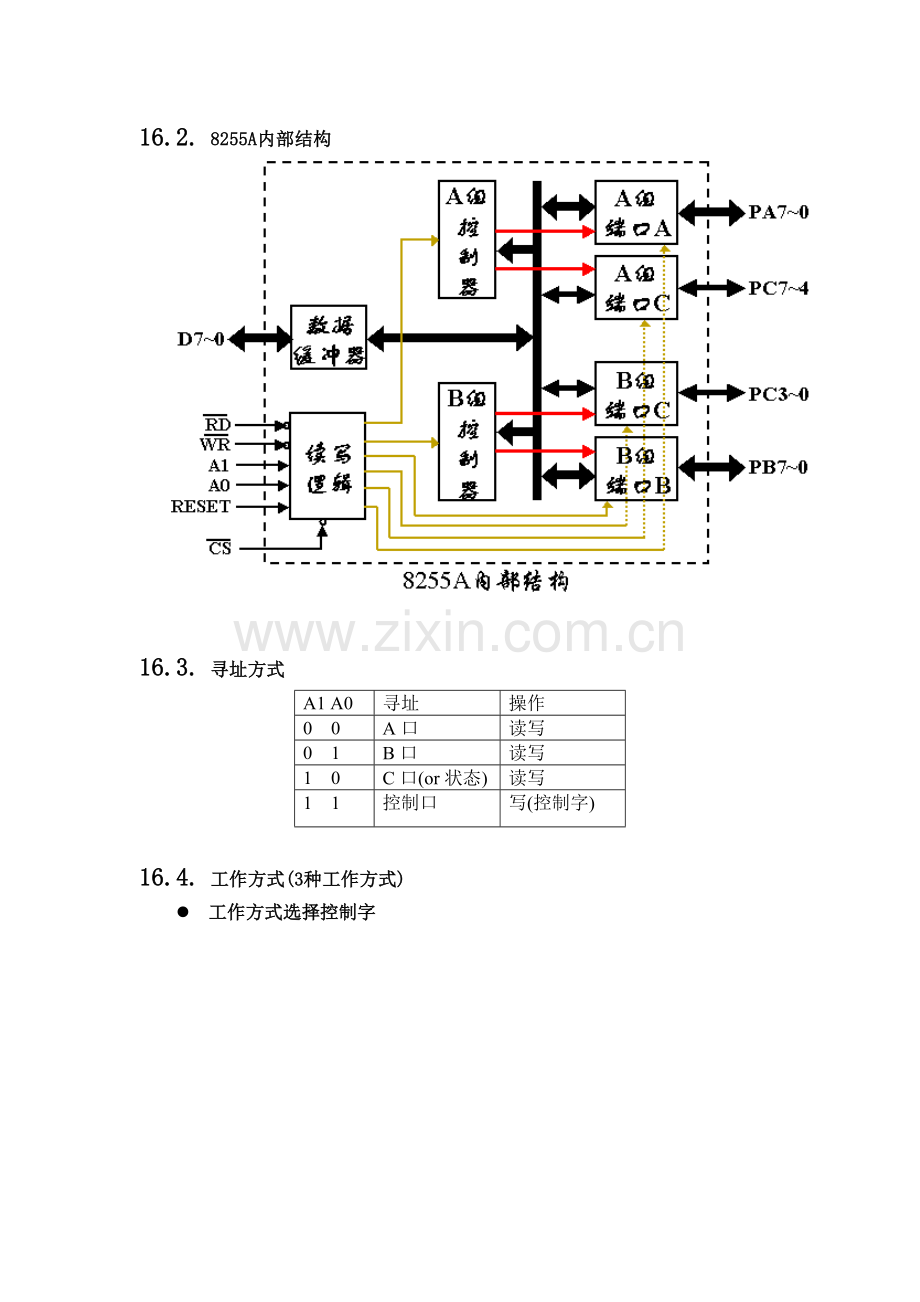

16.2. 8255A内部结构

16.3. 寻址方式
A1 A0
寻址
操作
0 0
A口
读写
0 1
B口
读写
1 0
C口(or状态)
读写
1 1
控制口
写(控制字)

16.4. 工作方式(3种工作方式)
l 工作方式选择控制字

l C口置位/复位控制字

1. 方式0(基本输入输出方式)

例如： A口输出,C口高4位输入，B口输出，C口低4位输出的。
方式控制字：1 0 0 0 1 0 0 0 写入到端口地址为A1A0=11的地址(/CS有效)中。

2. 方式1(选通输入输出方式)
A口，B口可以工作在方式1。用C口的一些位作为与外设的握手信号及向CPU的中断请求信号。

l 选通输入方式：
(1) 与外设的握手信号：/STB, IBF
(2) 向CPU中断请求信号：INTR
(3) 中断允许位(1时允许)：INTE(与/STB占同一个位)

输入时序：

l 选通输出方式：
(4) 与外设的握手信号：/OBF, /ACK
(5) 向CPU中断请求信号：INTR
(6) 中断允许位(1时允许)：INTE(与/ACK占同一个位)

输出时序：

方式1的/ACK有效表示，外设已经把数据取走。
3. 方式2(双向选通输入输出方式)
只有A口可以工作在方式2。

l 输入时序：

l 输出时序：

**时序上PA7~0口有一个高阻状态。
方式2的/ACK有效时，用于启动端口A的三态缓冲器送出数据，无此信号有效时，端口A处于高阻状态。

4. 方式1或方式2时的状态字(读C口)

可以通过状态字查询来工作。

16.5. 应用实例
例1．产生波形接口电路及程序p145。

用PC0，PC3产生两种波形。 8255A端口地址60h,62h,64h,66h.

START: MOV AL, 80h ; 10000000B 控制字
OUT 66h, AL
L1: MOV AL, 01h ;PC7~PC0 = 01H
OUT 64h, AL
CALL DELAY1MS
MOV AL, 09h ;PC7~PC0 = 09H
OUT 64h, AL
CALL DELAY1MS
MOV AL, 00h ;PC7~PC0 = 00H
OUT 64h, AL
CALL DELAY1MS
MOV AL, 08h ;PC7~PC0 = 08H
OUT 64h, AL
CALL DELAY1MS
Jmp L1

例2 。LED显示接口电路及程序。

l 七段数码管：

l 译码(码变换)：
数据à七显示段码，有一译码变换，可以用硬件实现，也可以用软件查表方式实现。

l 应用
用PA选择位，PB输出显示的数据(dp,g~a)。 8255A端口地址60h,62h,64h,66h。

l 程序：
原理：动态扫描显示。选择位0，并送相在该位上显示的段码；选择位1，并送相在该位上显示的段码；…;选择位7，并送相在该位上显示的段码。再从0位开始以上循环。

例3.查询方式双机并行通信。

例4.中断方式双机并行通信。
