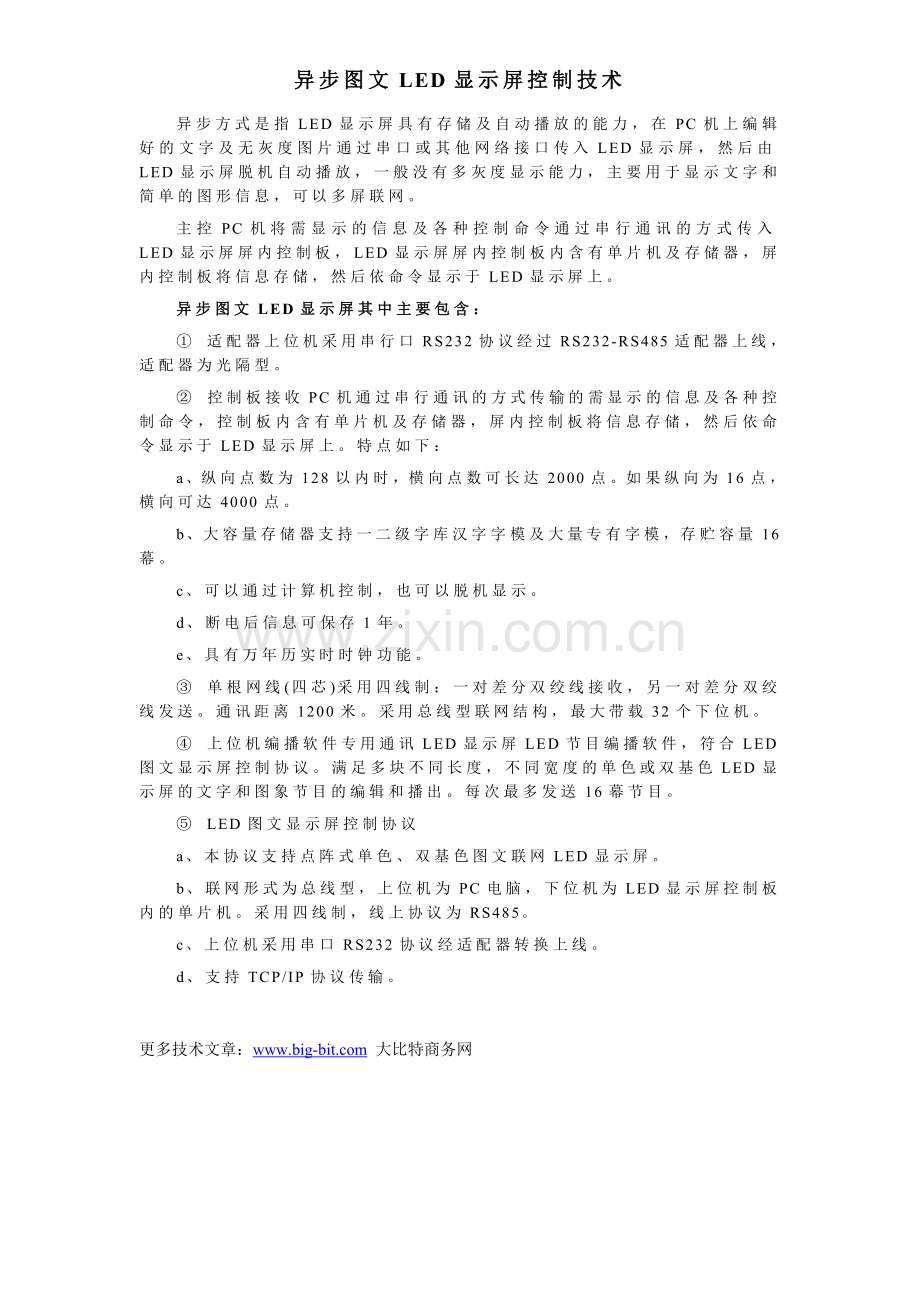

异步图文LED显示屏控制技术
异步方式是指LED显示屏具有存储及自动播放的能力，在PC机上编辑好的文字及无灰度图片通过串口或其他网络接口传入LED显示屏，然后由LED显示屏脱机自动播放，一般没有多灰度显示能力，主要用于显示文字和简单的图形信息，可以多屏联网。
主控PC机将需显示的信息及各种控制命令通过串行通讯的方式传入LED显示屏屏内控制板，LED显示屏屏内控制板内含有单片机及存储器，屏内控制板将信息存储，然后依命令显示于LED显示屏上。
异步图文LED显示屏其中主要包含：
① 适配器上位机采用串行口RS232协议经过RS232-RS485适配器上线，适配器为光隔型。
② 控制板接收PC机通过串行通讯的方式传输的需显示的信息及各种控制命令，控制板内含有单片机及存储器，屏内控制板将信息存储，然后依命令显示于LED显示屏上。特点如下：
a、纵向点数为128以内时，横向点数可长达2000点。如果纵向为16点，横向可达4000点。
b、大容量存储器支持一二级字库汉字字模及大量专有字模，存贮容量16幕。
c、可以通过计算机控制，也可以脱机显示。
d、断电后信息可保存1年。
e、具有万年历实时时钟功能。
③ 单根网线(四芯)采用四线制：一对差分双绞线接收，另一对差分双绞线发送。通讯距离1200米。采用总线型联网结构，最大带载32个下位机。
④ 上位机编播软件专用通讯LED显示屏LED节目编播软件，符合LED图文显示屏控制协议。满足多块不同长度，不同宽度的单色或双基色LED显示屏的文字和图象节目的编辑和播出。每次最多发送16幕节目。
⑤ LED图文显示屏控制协议
a、本协议支持点阵式单色、双基色图文联网LED显示屏。
b、联网形式为总线型，上位机为PC电脑，下位机为LED显示屏控制板内的单片机。采用四线制，线上协议为RS485。
c、上位机采用串口RS232协议经适配器转换上线。
d、支持TCP/IP协议传输。
