滨海旅游科技产业园地块一、二工程植筋方案.doc

滨海旅游科技产业园地块一、二工程

植

筋

方

案

编 制：
审 核：
审 批：

中铁十八局集团第五工程有限公司
滨海旅游区建设开发项目部
年 月 日

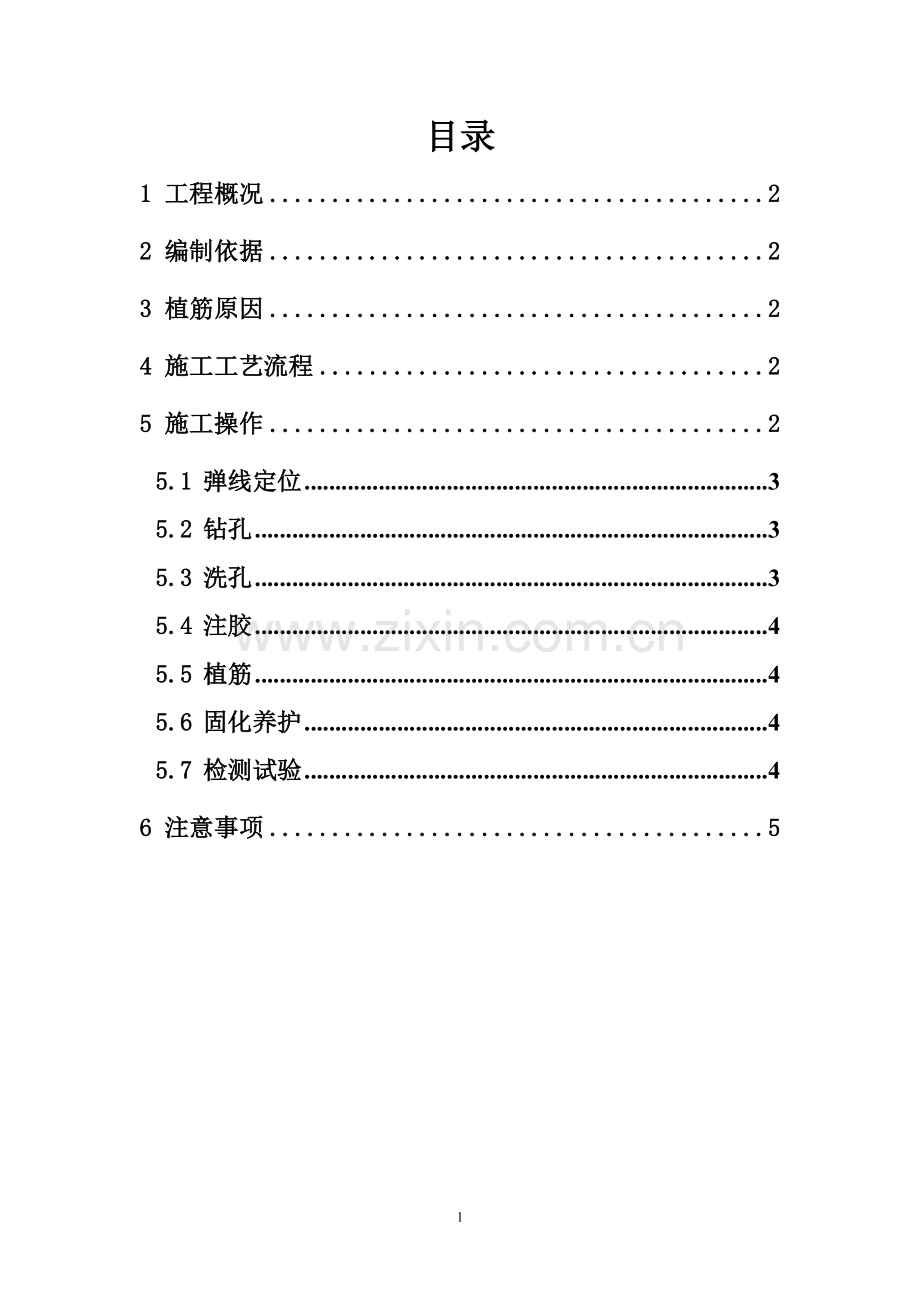

目录
1 工程概况 2
2 编制依据 2
3 植筋原因 2
4 施工工艺流程 2
5 施工操作 2
5.1 弹线定位 3
5.2 钻孔 3
5.3 洗孔 3
5.4 注胶 4
5.5 植筋 4
5.6 固化养护 4
5.7 检测试验 4
6 注意事项 5

1 工程概况
本工程为滨海旅游科技产业园地块一、二工程，建筑面积：153000平方米，地上2-5层，钢结构与框架结构。单体最大面积：19900平方米，建筑高度33米，最大跨度99米。
该工程位于天津市滨海新区汉沽区旅游区内，东南侧为城市绿化带及海滨大道，西北侧隔中央大道与中心生态城遥相呼应，地块东北方向与产业大道比邻，本工程涉及建筑、结构、给排水、暖通、电气等专业。工程包括14幢标准厂房，层数为二到五层，其中二栋二层厂房（多层）,十栋三层厂房（多层），二栋五层厂房（高层），各栋厂房（除厂房一外）绿色光庭一侧框架结构部分各设有一层夹层。最大单体（厂房一）占地面积8272m2，厂房的建筑高度为13.3-27.3米，厂房中间部分为轻钢结构，两端为钢筋混凝土框架结构。
2 编制依据
《混凝土结构加固技术规范》（GB50367-2006）
《混凝土结构后锚固技术规程》JGJ 145-2004
3 植筋原因
由于现场审图不仔细，造成框梁与承台间的连接矮墙双排HRB335 12没有按设计要求预埋。现不得已而采用后锚固技术。
4 施工工艺流程
弹线定位→机械成孔 → 清孔 → 洗孔→ 锚固胶配制 → 注胶 →植筋 → 固化、保护 → 检验
5 施工操作
5.1 弹线定位
根据设计图的配筋位置及数量，利用轴线标出植筋位置，合格后就可钻孔。
5.2 钻孔
用冲击钻钻孔，钻孔孔径=d+4∽8mm(小直径钢筋取低值，大直径钢筋取高值，d为钢筋、螺栓直径)，孔径：12+4=16mm。
孔深的确定：lb=afy
lb —植筋锚固长度；
fy—钢筋抗拉强度设计值。
系数a按下表
混凝土强度
钢筋直径（㎜）
≥c30
12
0.61
植筋最小锚固长度：
受拉区锚固lb,min=max{0.6lb;10d;150mm}；
lb=0.61*310=189.1mm
lb，min=max｛113.5mm；120mm；150mm｝
最小锚入深度应为150mm，在钻孔过程中钻头始终与柱面保持垂直。
但是由于连接矮墙处Φ12钢筋设计要求预埋深度为50cm，查询钻头规格及长度得出Φ159mm，350mm/420mm，所以选取钻头规格为Φ159mm，420mm长。
5.3 洗孔
洗孔是植筋中最重要的一个环节，因为钻孔完后内部会有很多灰粉、灰渣，直接影响植筋的质量，所以一定要把孔内杂物清理干净。方法是：用压缩空气，吹出孔内浮尘。吹完后再用脱脂棉沾酒精或丙酮擦洗孔内壁。但不能用水擦洗，因酒精和丙酮易挥发，水不易挥发。用水擦洗后孔内不会很快干燥。钻孔清洗完后方可注胶。
5.4 注胶
科达牌强力植筋胶是双组分，配胶应用精确的计量工具，用台秤，先秤甲组份胶，后称固化剂，称量器具应干净，配制用完毕后应清洗干净，双组份甲、已胶称量后应搅拌均匀，一次配胶量不宜过多，以免时间过长结构胶初固化影响施工质量，一般一次配制的结构胶要在30分钟内用完。为了使钢筋植入后孔内胶液饱满，又不能使胶液外流，孔内注胶达到80%即可。孔内注满胶后应立即植筋。
5.5 植筋
在注胶前要把钢筋植入部分用钢丝刷反复清理，除去锈污，再用酒精清洗。钻孔内注完胶后，把经除锈处理过的钢筋立即放入孔口，然后慢慢单向旋入，不可中途逆向反转，直至钢筋伸入孔底。
5.6 固化养护
钢筋植入后，强力植筋胶完全固化前不能振动钢筋。强力植筋胶在常温下就可完成固化，72h后便可进行下道工序施工。
5.7 检测试验
在植筋施工前，要对所用钢筋及植筋胶进行现场拉拔试验，以确定钢筋及植筋胶是否符合设计要求。检测实验合格后就可进行下道工序。
6 注意事项
①锚固构造措施要满足《混凝土结构加固设计规范GB50367-2006》的有关规定。
②孔内尘屑是否清净、钢筋、螺栓是否除锈、胶配比是否准确、是否搅拌均匀、孔内胶是否密实决定了锚固效果的优劣。
③结构胶添加了纳米防沉材料，但每次使用前检查包装桶内胶有无沉淀是良好的习惯，若有沉淀，用细棍重新搅拌均匀即可。
④冬季气温低时，A组分偶有结晶变稠现象，只需对A胶水浴加热至50℃左右，待结晶消除搅匀即可，对胶性能无影响。
⑤推荐的搅拌时间应予以保证，冬季施工并应再延长3分钟左右。A、B胶配胶工具不得混用。
⑥施工场所平均温度低于0℃，可采用碘钨灯、电炉或水浴等增温方式对胶使用前预热至30∽50℃左右使用，应注意不得让水混入桶内。施工场所平均温度低于-5℃，建议对锚固部位也加温0℃以上，并维持24小时以上。
⑦结构胶完全固化后为无毒级材料，但未固化前个别组分对皮肤、眼睛有刺激性，而且胶固化后也不易清除，所以施工人员应注意适当的劳动保护，如配备安全帽、工作服、手套等。人体直接接触后应用清水冲洗干净。
⑧周围环境温度越高，每次配胶量越大，可操作时间越短。预估适用期内的每次配胶量，以避免不必要的浪费。
⑨结构胶宜在阴凉干燥处密闭保存，保质期18个月。
⑩结构胶的性能在不断改进中，使用说明也可能随之变更，请以随货配备的为准。
