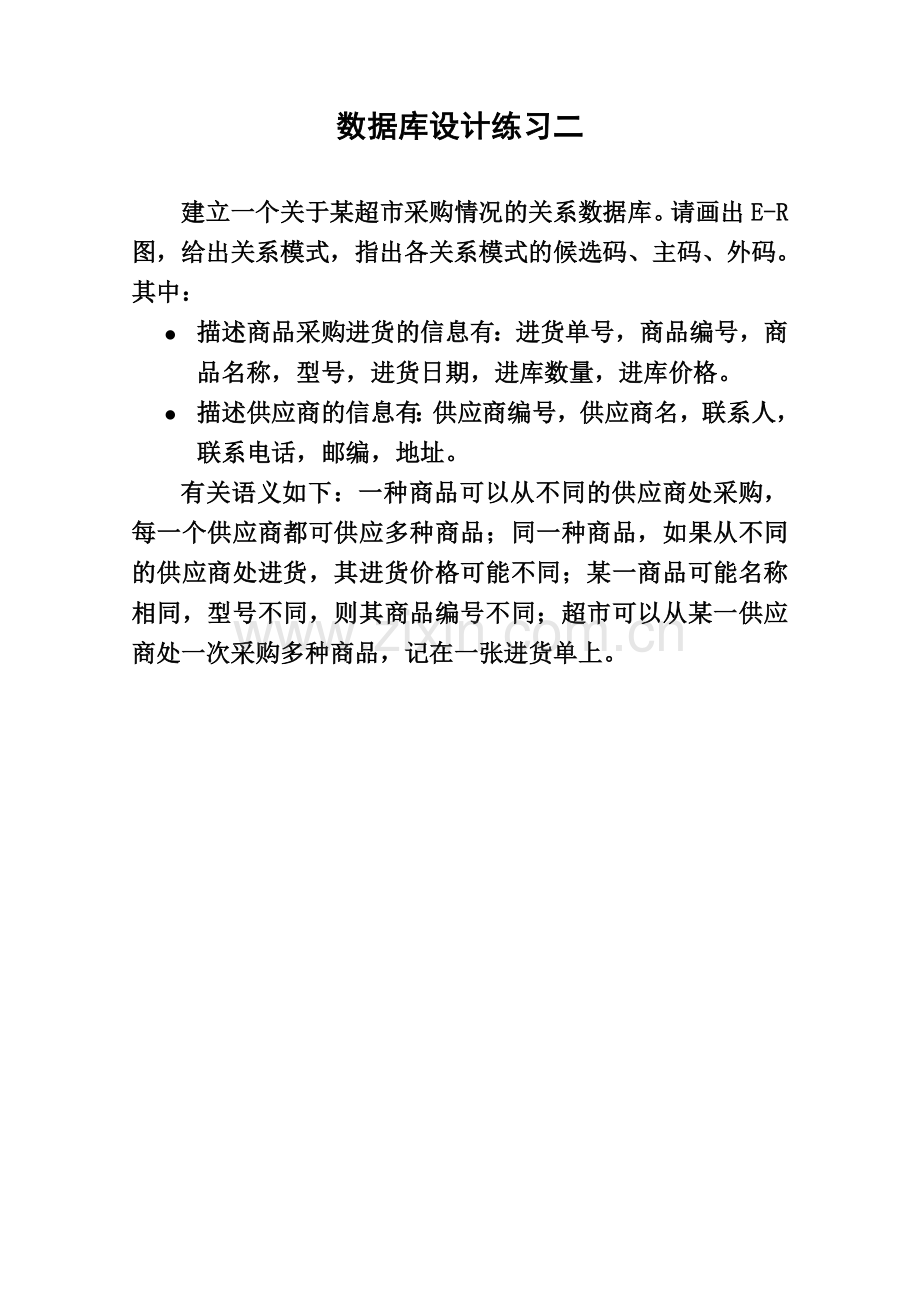

数据库设计练习二

建立一个关于某超市采购情况的关系数据库。请画出E-R图，给出关系模式，指出各关系模式的候选码、主码、外码。其中：
l 描述商品采购进货的信息有：进货单号，商品编号，商品名称，型号，进货日期，进库数量，进库价格。
l 描述供应商的信息有：供应商编号，供应商名，联系人，联系电话，邮编，地址。
有关语义如下：一种商品可以从不同的供应商处采购，每一个供应商都可供应多种商品；同一种商品，如果从不同的供应商处进货，其进货价格可能不同；某一商品可能名称相同，型号不同，则其商品编号不同；超市可以从某一供应商处一次采购多种商品，记在一张进货单上。

E-R图

商品
供应商
采购

m n

进货价格
进货数量
进货日期
进货单号

关系模式
商品（商品编号，商品名称，型号）
候选码：商品编号
主码：商品编号
外码：无
供应商（供应商编号，供应商名，联系人，联系电话，邮编，地址）
候选码：供应商编号
主码：供应商编号
外码：无
采购（进货单号，商品编号，供应商编号，进货日期，进库数量，进库价格，进库金额）
候选码：（进货单号，商品编号）
主码：（进货单号，商品编号）
外码：商品编号，供应商编号
