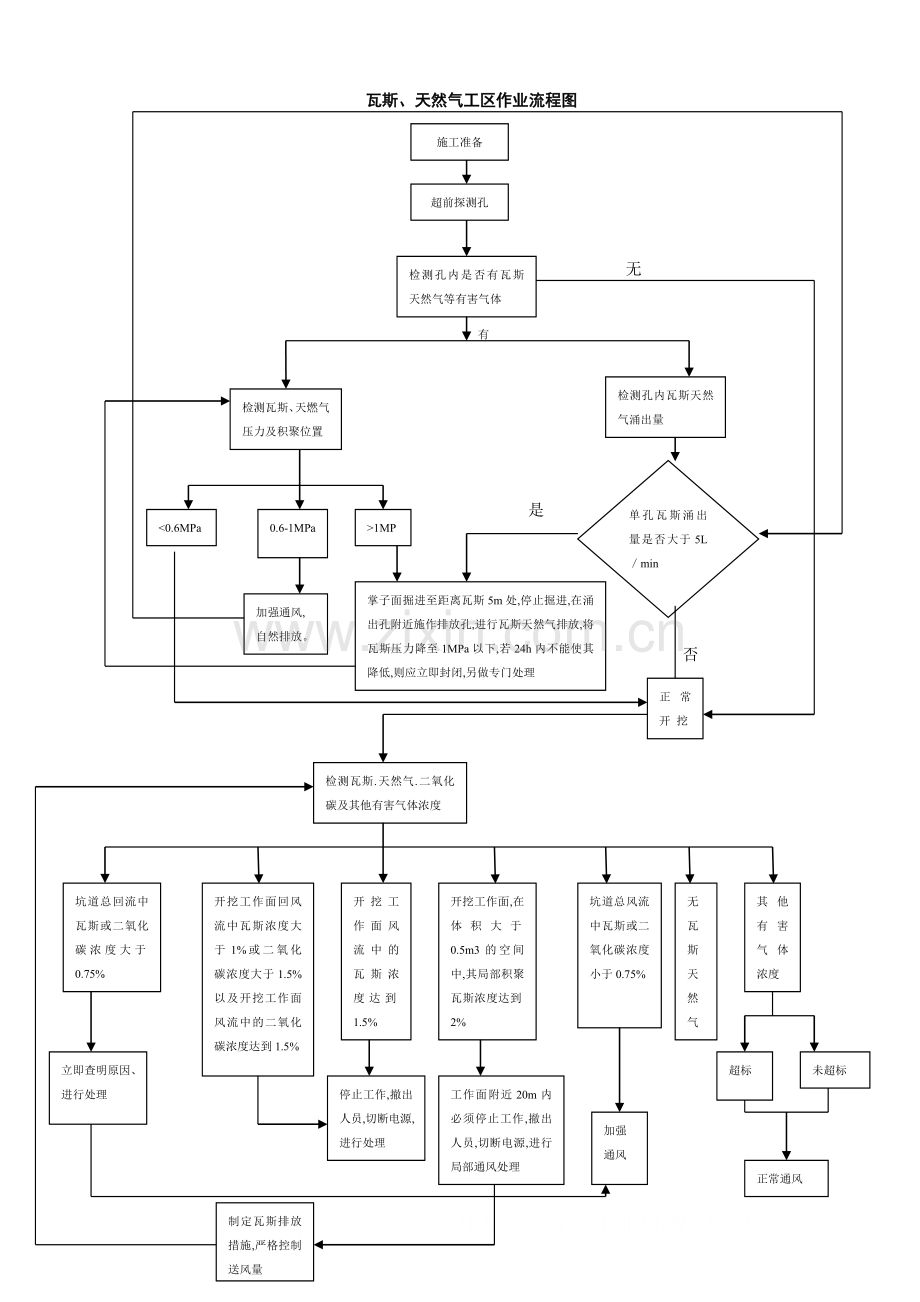

瓦斯、天然气工区作业流程图
施工准备

超前探测孔

检测孔内是否有瓦斯天然气等有害气体
无

检测孔内瓦斯天然气涌出量
检测瓦斯、天燃气压力及积聚位置
有

单孔瓦斯涌出量是否大于5L／min

>1MPa
0.6-1MPa
<0.6MPa
是

掌子面掘进至距离瓦斯5m处,停止掘进,在涌出孔附近施作排放孔,进行瓦斯天然气排放,将瓦斯压力降至1MPa以下,若24h内不能使其降低,则应立即封闭,另做专门处理

加强通风,
自然排放。

否
正常开 挖

检测瓦斯.天然气.二氧化碳及其他有害气体浓度

其他有害气体浓度
坑道总回流中瓦斯或二氧化碳浓度大于0.75%
开挖工作面回风流中瓦斯浓度大于1%或二氧化碳浓度大于1.5%以及开挖工作面风流中的二氧化碳浓度达到1.5%
开挖工作面风流中的瓦斯浓度达到1.5%
开挖工作面,在体积大于0.5m3的空间中,其局部积聚瓦斯浓度达到2%
无瓦斯
天然气
坑道总风流中瓦斯或二氧化碳浓度小于0.75%

立即查明原因、进行处理
超标
未超标

工作面附近20m内必须停止工作,撤出人员,切断电源,进行局部通风处理
停止工作,撤出人员,切断电源,进行处理

加强
通风

正常通风

制定瓦斯排放措施,严格控制送风量
