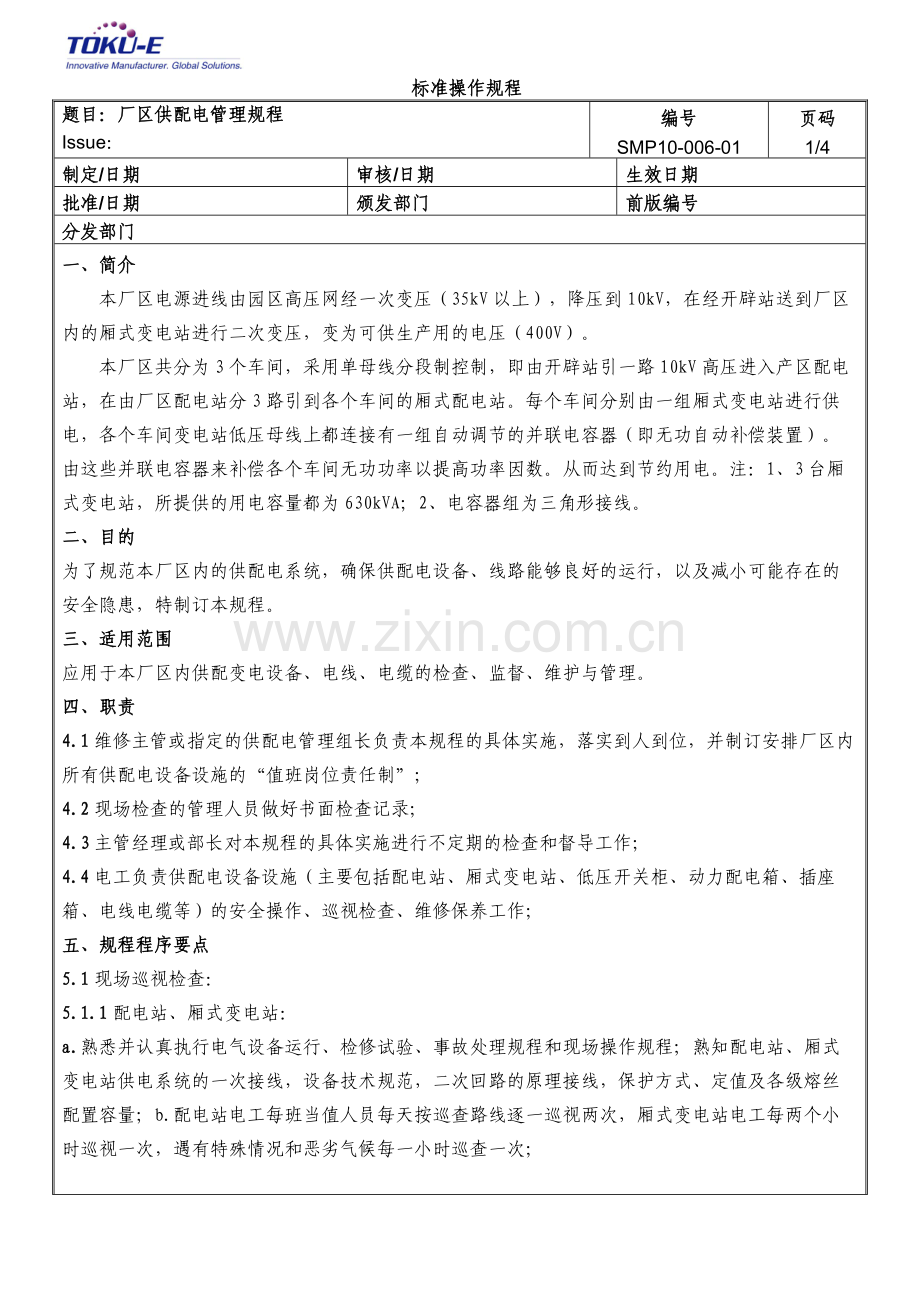

SMP10-006 厂区供配电管理规程.doc

标准操作规程
题目：厂区供配电管理规程
Issue：
编号
SMP10-006-01
页码
1/4
制定/日期
审核/日期
生效日期
批准/日期
颁发部门
前版编号
分发部门
一、简介
本厂区电源进线由园区高压网经一次变压（35kV以上），降压到10kV，在经开辟站送到厂区内的厢式变电站进行二次变压，变为可供生产用的电压（400V）。
本厂区共分为3个车间，采用单母线分段制控制，即由开辟站引一路10kV高压进入产区配电站，在由厂区配电站分3路引到各个车间的厢式配电站。每个车间分别由一组厢式变电站进行供电，各个车间变电站低压母线上都连接有一组自动调节的并联电容器（即无功自动补偿装置）。由这些并联电容器来补偿各个车间无功功率以提高功率因数。从而达到节约用电。注：1、3台厢式变电站，所提供的用电容量都为630kVA；2、电容器组为三角形接线。
二、目的
为了规范本厂区内的供配电系统，确保供配电设备、线路能够良好的运行，以及减小可能存在的安全隐患，特制订本规程。
三、适用范围
应用于本厂区内供配变电设备、电线、电缆的检查、监督、维护与管理。
四、职责
4.1维修主管或指定的供配电管理组长负责本规程的具体实施，落实到人到位，并制订安排厂区内所有供配电设备设施的“值班岗位责任制”；
4.2现场检查的管理人员做好书面检查记录；
4.3主管经理或部长对本规程的具体实施进行不定期的检查和督导工作；
4.4电工负责供配电设备设施（主要包括配电站、厢式变电站、低压开关柜、动力配电箱、插座箱、电线电缆等）的安全操作、巡视检查、维修保养工作；
五、规程程序要点
5.1现场巡视检查：
5.1.1配电站、厢式变电站：
a.熟悉并认真执行电气设备运行、检修试验、事故处理规程和现场操作规程；熟知配电站、厢式变电站供电系统的一次接线，设备技术规范，二次回路的原理接线，保护方式、定值及各级熔丝配置容量；b.配电站电工每班当值人员每天按巡查路线逐一巡视两次，厢式变电站电工每两个小时巡视一次，遇有特殊情况和恶劣气候每一小时巡查一次；

题目：厂区供配电管理规程
编号：SMP10-006-01
页码：2/4
c.配电站值班电工应按照规定的频次进行检查、巡视、监控，并把每次巡视的时间、设备运行情况、线路连接情况等逐一记录在《供配电设备设施运行记录上》；
d.每周定期抄表一次，包含电压、电流、负荷、电量、主设备温度等，做好记录，并每个季节做一次统计，便于年度做好电流的尖峰值以及最大时期用电量的损耗情况；
e.定期做好配电站、厢式变电站内部的卫生，清除设备上附着的灰尘；
f.检查配电站内部配置的防火设备是否可用、是否过期；
g.巡视检查内容：
a) 变压器油位油色是否正常，有无漏油现象；变压器运行的温度是否超过规定要求的温度；
b) 检查环境温度是否超过40℃，如超过应立即切除厢式变电站的电容器组；
c) 有无异响或气味；
d）各种仪表是否正常，指示灯是否正常；
e）各处接头是否过热或存在烧伤痕迹；
f）防止小动物进入设施是否完好；
g）接地线有无锈蚀或者松动；
h）设备设施连接处是否正常，螺丝是否松动；
i）各种标牌标志物是否完好；
j）安全器具是否齐全，是否按要求位置存放；
k）设备外壳是否完好，有无放电现象；
l）检查厢式配电站周边是否压有其他物品或附近有无堆放易燃易爆物品等；
5.1.2电缆、电线、及其他供配电设备的巡视检查:
①电缆头有无破损和放电痕迹；
②明敷电缆，检查外皮有无损伤，支架、挂钩有无脱落，附近有无堆放易燃易爆等物品；
③暗敷及埋地电缆，检查盖板和其他保护设施是否完好，地埋电缆附近有无挖痕；
④厢式变电站及配电站电缆沟内有无积水和渗水现象；
⑤线路上接地是否完好。
⑥低压开关柜、动力配电箱配电标志是否完好，空气开关是否能正常工作；
⑦照明配电箱、插座箱等漏电保护装置是否完好。
5.1.3其他特定巡视要求：
1）对于电缆线路，按照上述要求每个季节进行一次全面巡视检查，逐一排除解决发现的各项问题；
2）供配电设备的检修。每年都要进行一次全厂所有供配电设备停电维护检修，减小不必要发生的安全隐患；
5.1.4对于现场巡视发现的问题当值电工应及时采取整改措施加以解决，不能够处理的问题应立即上报给组长或主管，并配合好组长或主管及时制定处理方案，尽快解决问题。整改时应严格遵守

题目：厂区供配电管理规程
编号：SMP10-006-01
页码：3/4
《供配电设备设施操作标准作业规程》和《供配电设备设施维修保养标准作业规程》的相关规定。
5.2异常情况处理
5.2.1空气开关跳闸
a.判断跳闸的原因（短路或过载等）；
b.查清负载的分配情况；
c.对可疑处逐一检查，逐个排除；
d.排查完毕，确认无误后，应立即回复通电；
e.禁止独自一人排查问题，在排查问题是做好醒目标志牌。
5.2.2触电处理
a.发现有人触电时，当值电工要保持清醒的头脑，应尽快使触电者脱离电源（即断开开关、插头，用干燥木棒等绝缘材料移开电线等可行的方法），并进行紧急抢救；
b.如触电者尚未失去知觉，应保持让其安静，并立即请医生进行治疗；
c.如果触电者已经失去知觉，但呼吸尚存，应使其舒适、安静的仰卧，将上衣与裤袋放松，使其尽量呼吸，如触电者呼吸困难，且有抽筋现象，则应该进行人工呼吸，并及时送进医院；
d.当触电者的呼吸、脉搏及心跳都已停止，此时不能认为触电者已经死亡，应立即对其进行人工呼吸，人工呼吸必须连续进行，知道触电者自行呼吸或者医生赶到现场救治为止。
5.2.3配电站及厢式变电站发生水浸的处理
a.根据实际浸水情况拉下总闸开关或者高压开关；
b.堵住漏水源，或尽力阻止进水；
c.漏水源堵住后，应立即进行排水；
d.水排净后，应立即对湿水的设备进行干燥处理；
f.确认湿水已清除完毕后，开机试运行，如无异常情况出现，则可投入正常运行。
5.3配电站和厢式变电站的管理
1）非值班人员不准随意进入或打开，如需要则要经主管同意，并在值班人员陪同下方可，并填写好登记记录表；
2）对其要进行随时上锁，钥匙由值班电工保管，值班电工不得私自配钥匙；
3）内部严禁存放易燃、易爆等危险物品；
4）卫生情况可见上面要求；
5.4交接班要求
1）准时进行交接班，未接班前不准当值人员离开；
2)做好交接班记录；
3）接班人员应认真听取交班人员讲述上一般供配电设备设施的运行情况，是否存在遗留问题，并做

题目：厂区供配电管理规程
编号：SMP10-006-01
页码：4/4
好其他各项手续，之后签字确认；
4）有下列情况之一不允许接班
a.上一班运行情况未讲述清除；
b.记录不规范、不完整、不清晰；
c.事故正在处理中，应一起处理后，才可接班；
d.醉酒后者精神不振者不得接班。
5.5维修主管负责做好并制定《供配电设备实施年度维修保养计划》，并做好《年度检查统计列表》，上报给主管经理，主管经理负责审批。
六、相关记录
“供配电设备设施运行记录”、“交接班记录”、“抄表记录”（电压、电流、功率因数、环境温度、有功用量、无功用量等）、“非当值人员登记表”
七、相关支持文献
《供配电设备设施操作标准作业规程》
《供配电设备设施维修保养标准作业规程》
《供配电设备设施使用说明书》
