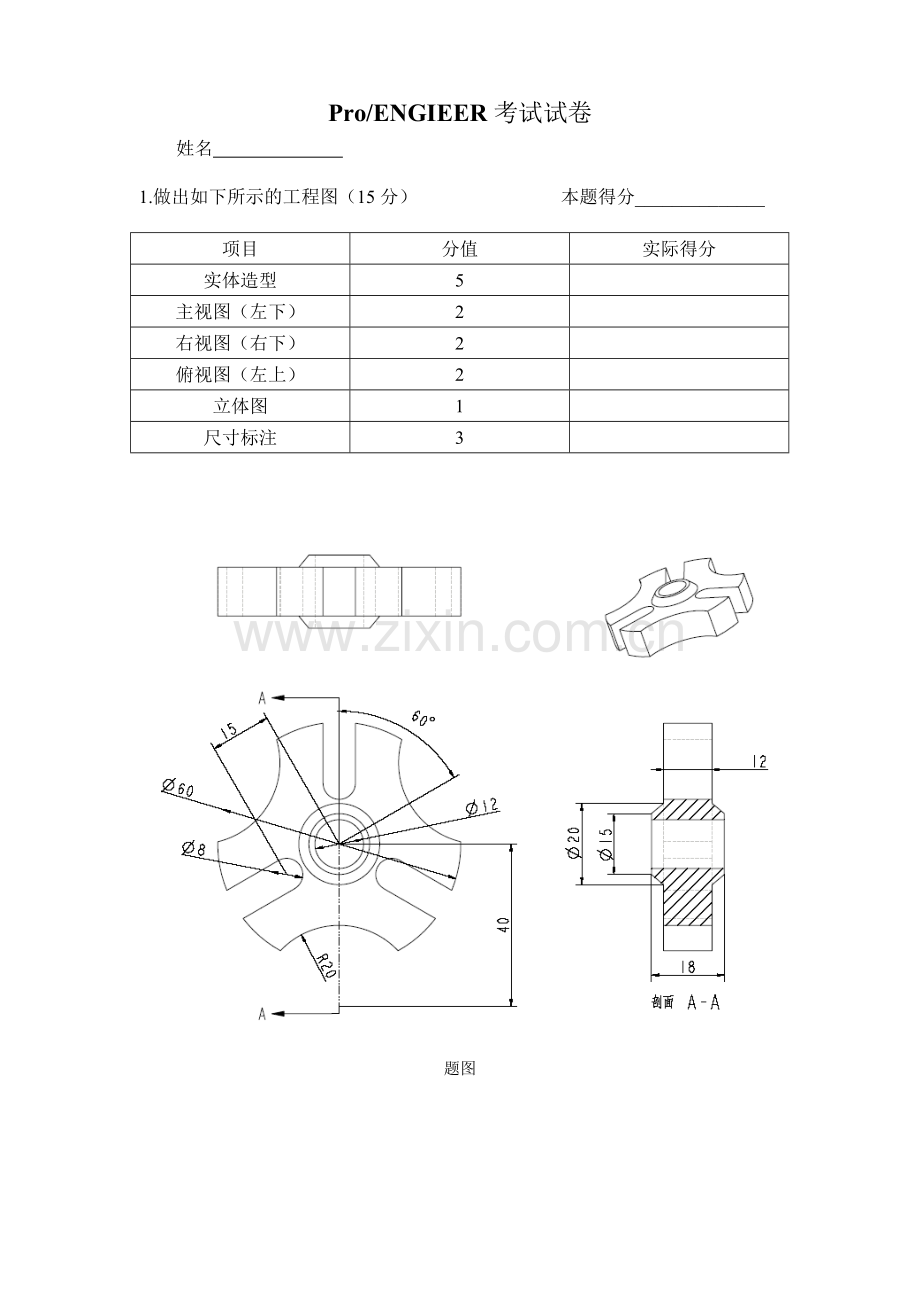

Pro/ENGIEER考试试卷
姓名

1.做出如下所示的工程图（15分） 本题得分______________

项目
分值
实际得分
实体造型
5

主视图（左下）
2

右视图（右下）
2

俯视图（左上）
2

立体图
1

尺寸标注
3

题图

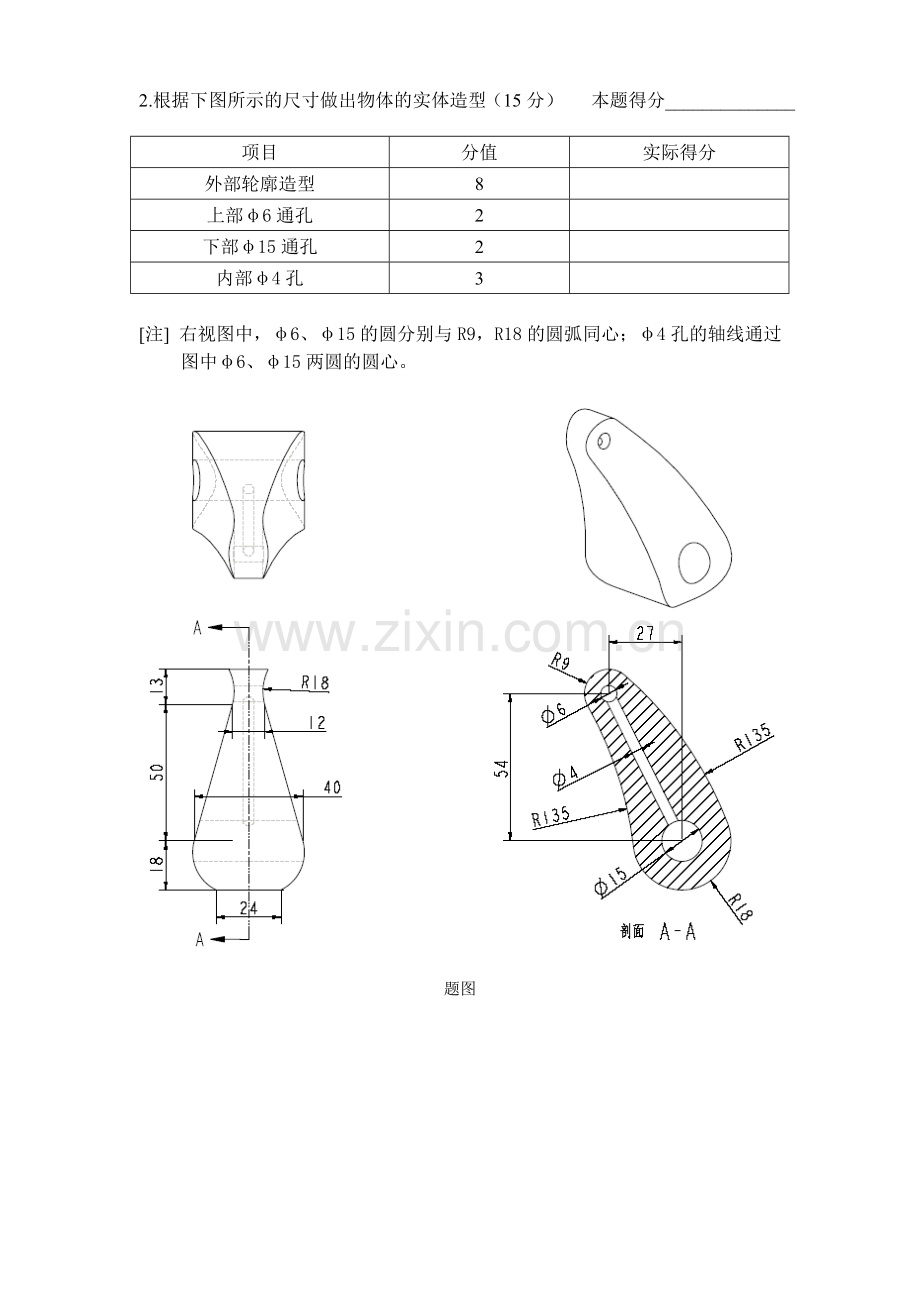

2.根据下图所示的尺寸做出物体的实体造型（15分） 本题得分______________

项目
分值
实际得分
外部轮廓造型
8

上部φ6通孔
2

下部φ15通孔
2

内部φ4孔
3

[注] 右视图中，φ6、φ15的圆分别与R9，R18的圆弧同心；φ4孔的轴线通过图中φ6、φ15两圆的圆心。

题图

3.根据下图所示的尺寸做出物体的实体造型（20分） 本题得分______________

项目
分值
实际得分
高50的底板
3

两侧φ75的圆柱
4

中间φ200的圆柱
2

φ25的半球切除阵列
5

3-5×5倒棱角
3

厚20的筋板
3

题图

4.根据下图所示的尺寸作出物体的实体造型（20分） 本题得分______________

项目
分值
实际得分
300×200×150雏形
2

侧面15o拔模
3

侧面四条棱R36倒圆角
2

厚10的壳
3

左右两侧的提手
3

前后两侧的矩形切口阵列
4

底面φ15圆孔阵列
3

题图

5.根据下图所示的尺寸作出物体的实体造型（15分） 本题得分______________

项目
分值
实际得分
180 o旋转特征
3

截面间距为20、40的混合特征
5

截面间距为80的混合特征
4

φ30的孔
3

题图

6.根据下图所示的尺寸作出物体的实体造型（15分） 本题得分______________

项目
分值
实际得分
整体形状
10

尺寸参数
5

题图
