RS485码分配器(必扬光电).doc

RS485码分配器(必扬光电)

1进4/8/16出RS485码分配器 产品规格书 VER0.1/2-8-2011

RS485码分配器

RS485码分配器是一种高性能多功能的RS485的接口分配器，该产品配有外接电源，具有体积小，传输距离远、速率高、性能稳定等特性。广泛用于监控系统多个云台（球机）、考勤系统、IC卡收费系统中。RS485分配器有一路RS485信号输入，四路RS485输出，八路RS485输出，16路RS485输出等规格，通信速率在100Kbps及以下时，RS485的最长传输距离可达1200米，可延长数据通讯距离，提高数据传输的可靠性。彻底解决控制键盘，矩阵，DVR等系统控制前端多个设备带载问题（如：失控，有时候能控制，有时候不能控制，有时候自转，不受控等问题）
基本功能：
   RS485分配器将一路RS485信号转换成多路输出，完全解决工程应用上的一控多难题。
   完全硬件上的RS485信号桥接，不受设备间不同通讯协议，波特率及地址的任何影响。
   RS485分配器有一路RS485信号输入，4路/8路/16路RS485输出规格。
   每个端口的RS-485总线一般最大支持32个节点，最多可接16×32个RS485终端。

产品尺寸：

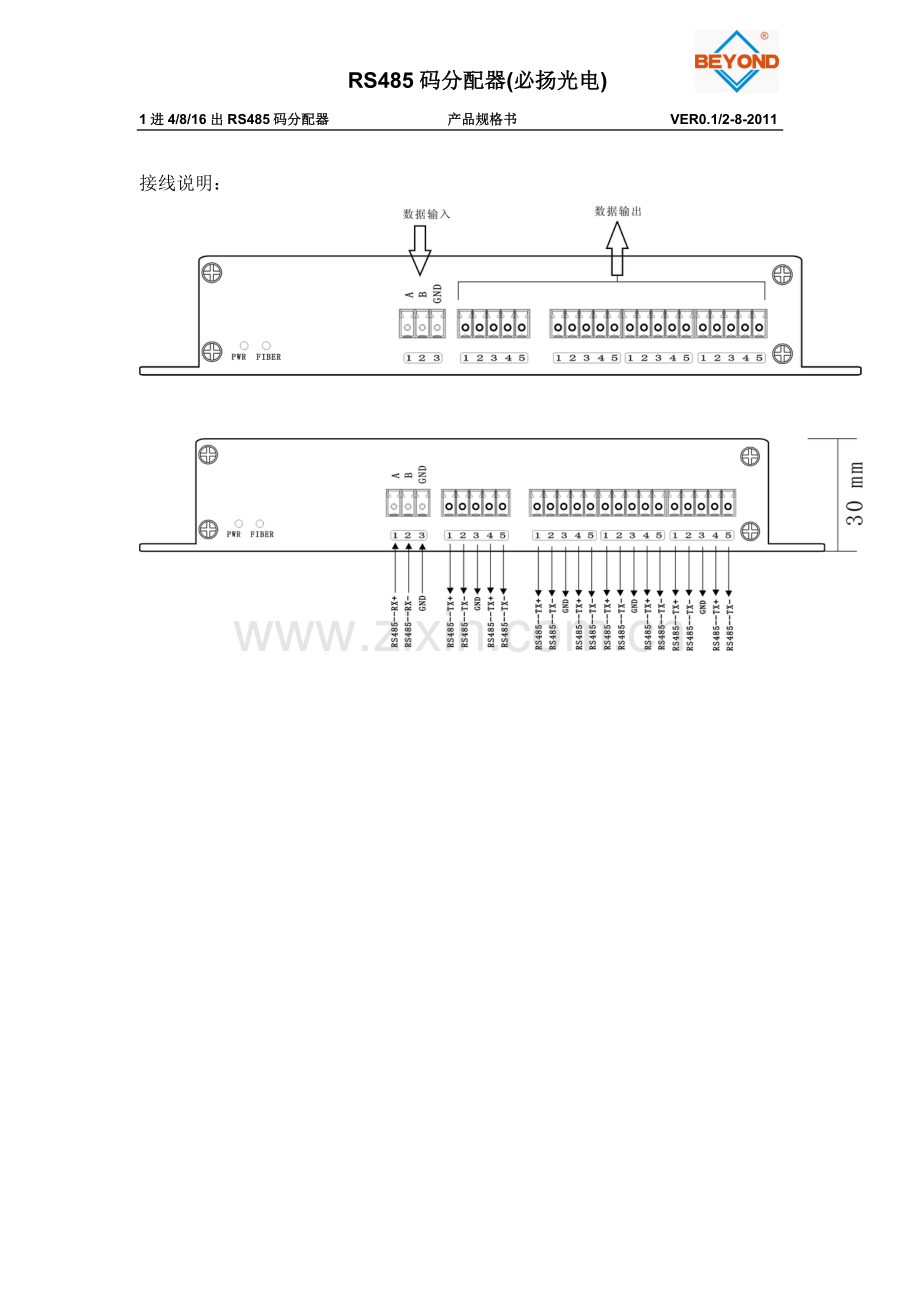

接线说明：
