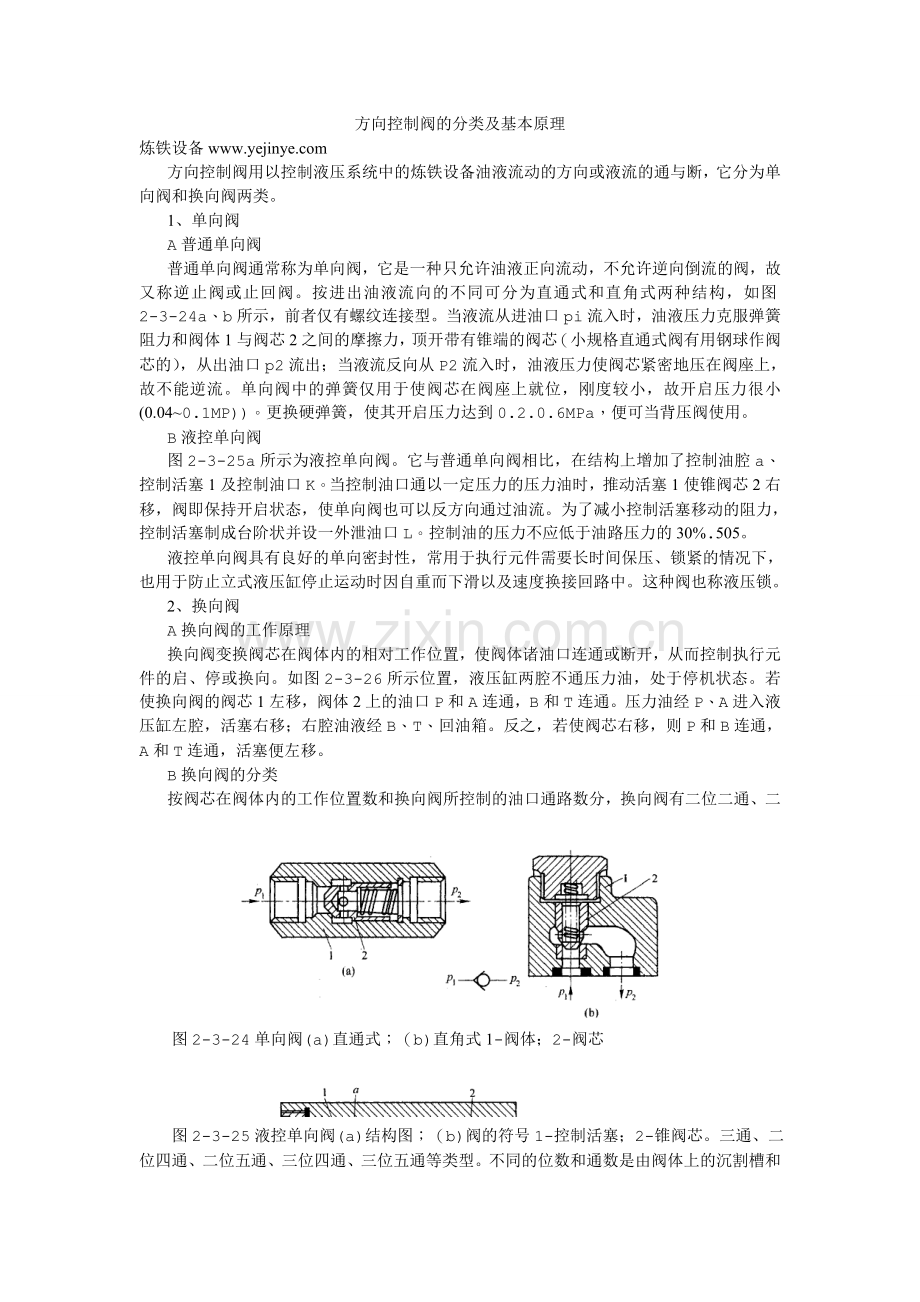

方向控制阀的分类及基本原理
炼铁设备
方向控制阀用以控制液压系统中的炼铁设备油液流动的方向或液流的通与断，它分为单向阀和换向阀两类。
1、单向阀
A普通单向阀
普通单向阀通常称为单向阀，它是一种只允许油液正向流动，不允许逆向倒流的阀，故又称逆止阀或止回阀。按进出油液流向的不同可分为直通式和直角式两种结构，如图2-3-24a、b所示，前者仅有螺纹连接型。当液流从进油口pi流入时，油液压力克服弹簧阻力和阀体1与阀芯2之间的摩擦力，顶开带有锥端的阀芯（小规格直通式阀有用钢球作阀芯的），从出油口p2流出；当液流反向从P2流入时，油液压力使阀芯紧密地压在阀座上，故不能逆流。单向阀中的弹簧仅用于使阀芯在阀座上就位，刚度较小，故开启压力很小(0.04~0.1MP))。更换硬弹簧，使其开启压力达到0.2.0.6MPa，便可当背压阀使用。
B液控单向阀
图2-3-25a所示为液控单向阀。它与普通单向阀相比，在结构上增加了控制油腔a、控制活塞1及控制油口K。当控制油口通以一定压力的压力油时，推动活塞1使锥阀芯2右移，阀即保持开启状态，使单向阀也可以反方向通过油流。为了减小控制活塞移动的阻力，控制活塞制成台阶状并设一外泄油口L。控制油的压力不应低于油路压力的30%.505。
液控单向阀具有良好的单向密封性，常用于执行元件需要长时间保压、锁紧的情况下，也用于防止立式液压缸停止运动时因自重而下滑以及速度换接回路中。这种阀也称液压锁。
2、换向阀
A换向阀的工作原理
换向阀变换阀芯在阀体内的相对工作位置，使阀体诸油口连通或断开，从而控制执行元件的启、停或换向。如图2-3-26所示位置，液压缸两腔不通压力油，处于停机状态。若使换向阀的阀芯1左移，阀体2上的油口P和A连通，B和T连通。压力油经P、A进入液压缸左腔，活塞右移；右腔油液经B、T、回油箱。反之，若使阀芯右移，则P和B连通，A和T连通，活塞便左移。
B换向阀的分类
按阀芯在阀体内的工作位置数和换向阀所控制的油口通路数分，换向阀有二位二通、二

图2-3-24单向阀(a)直通式；（b)直角式1-阀体；2-阀芯

图2-3-25液控单向阀(a)结构图；（b)阀的符号1-控制活塞；2-锥阀芯。三通、二位四通、二位五通、三位四通、三位五通等类型。不同的位数和通数是由阀体上的沉割槽和阀芯上台肩的不同组合形成的。将五通阀的两个回油口T'和T2沟通成一个油口，）即成四通阀。

rr:
；
I5,
A

\
ALj
V//////A
|dk：
v/"".

"j

m
/
—

"~7

1
f
T 1尸
I__I
图2-3-26换向阀的工作原理1-阀芯；2-阀体。
按阀芯换位的控制方式分，换向阀有手动、机动、电磁动、液动和电液动等类型。
(1)“位”数用方格数表示，三格即三位。
(2)在一个方格内，箭头或堵塞符号“！”与方格的相交点数为油口通路数，即“通”数。箭头表示两油口连通，但不表示流向；“！”表示该油口不通流。
(3)控制方式和复位弹簧的符号画在方格的两侧(见图2-3-28等）。

(4)P表示进油口，T表示通油箱的回油口，A和B表示连接其他两个工作油路的油口。
(5)三位阀的中格、二位阀画有弹簧的那一格为常态位。二位二通阀有常开型和常闭型两种，前者常态位连通，后者则不通。在液压原理图中，换向阀的符号与油路的连接一般应画在常态位上。
