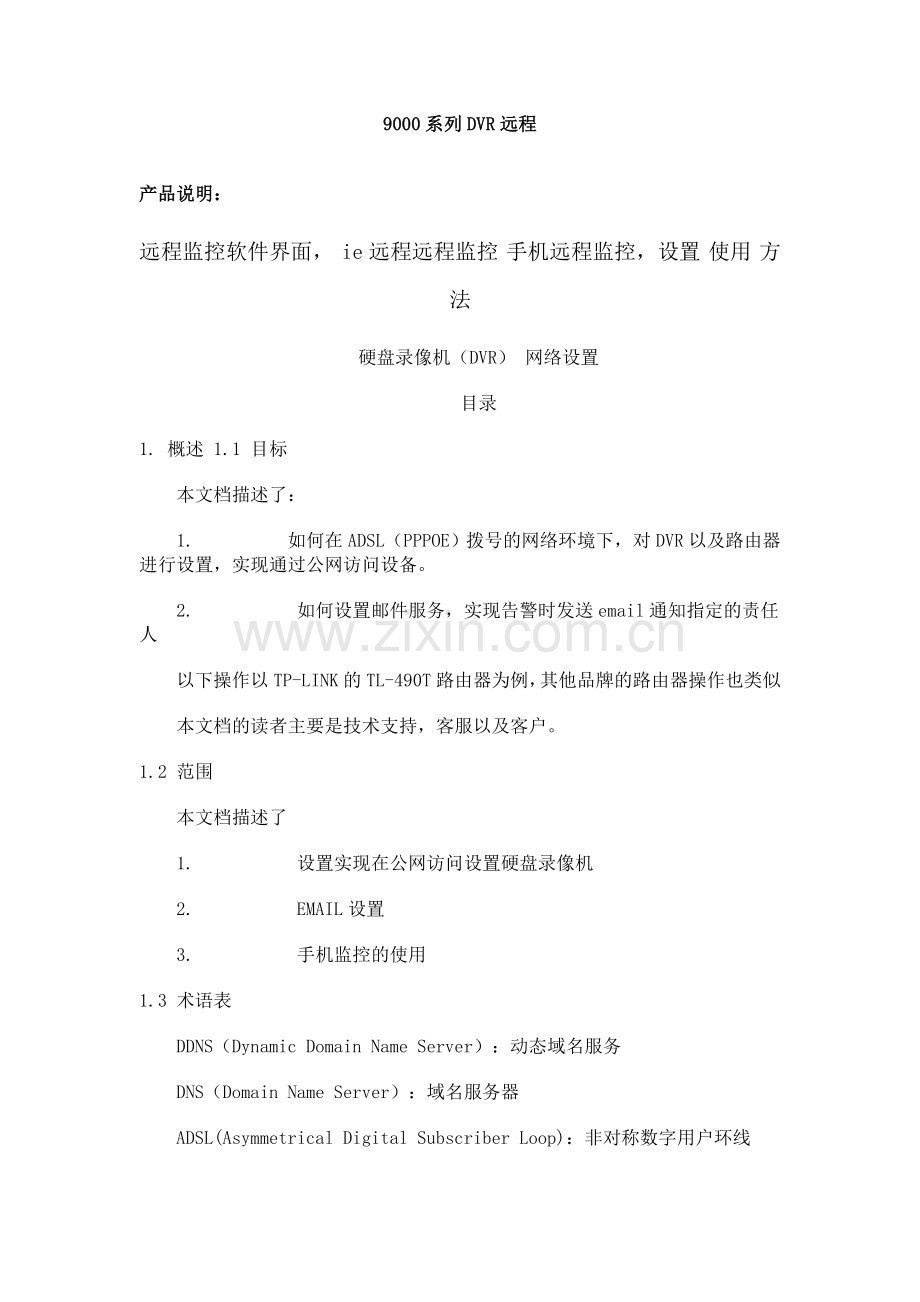

9000系列DVR远程

产品说明：
远程监控软件界面， ie远程远程监控 手机远程监控，设置 使用 方法
硬盘录像机（DVR） 网络设置
目录
1. 概述 1.1 目标
本文档描述了：
1.      如何在ADSL（PPPOE）拨号的网络环境下，对DVR以及路由器进行设置，实现通过公网访问设备。
2.      如何设置邮件服务，实现告警时发送email通知指定的责任人
以下操作以TP-LINK的TL-490T路由器为例，其他品牌的路由器操作也类似
本文档的读者主要是技术支持，客服以及客户。
1.2 范围
本文档描述了
1.      设置实现在公网访问设置硬盘录像机
2.      EMAIL设置
3.      手机监控的使用
1.3 术语表
DDNS（Dynamic Domain Name Server）：动态域名服务
DNS（Domain Name Server）：域名服务器
ADSL(Asymmetrical Digital Subscriber Loop)：非对称数字用户环线
DVR（Disk Video Record）：硬盘录像机
2. 简单外网访问设置
本功能可以在不需要申请复杂的动态DDNS域名也无需在路由器设置端口映射或者DMZ主机，通过自动获取的域名即可在公网访问设备。
注：使用本功能时，如果设备挂在路由器下面，请确保路由器的UPnP功能处于启用状态。
2.1 启用UPNP
UPNP设置在路由器“转发规则”-〉“UPNP设置”，启用该服务，如图：

3. 高级外网访问设置
如果您的设备在工厂，而您想在家里访问设备，对设备进行远程监视，则需要进行外网访问设置。
设置的一般步骤为：
1） 设置设备的IP地址以及DNS服务器。
2） 在路由器上设置端口映射
3） 申请域名，因为拨号情况下，IP地址是动态分配的，会经常变化，这时您就需要一个域名与您的设备IP进行绑定，无论IP怎么变化，只要通过您申请的域名就可以访问设备
4） 设置申请的域名，这个有2种方式，一种将您申请的域名设置到设备，由设备与域名服务器进行IP地址更新
另外一种将您申请的域名设置到路由器，由路由器与域名服务器进行IP地址更新
3.1设备IP地址以及DNS服务器设置
设备的IP地址设置有2种方式：手动指定IP和动态获取IP（DHCP），动态获取IP需要路由器支持DHCP服务
3.1.1手动设置IP
从DVR的“主菜单”-〉“系统设置”-〉“网络设置”，进入网络设置界面，如图

IP地址设置成和路由器在同一个局域网内，子网掩码，默认网关设置成和路由器一样，首选DNS，备选DNS
为您的网络服务商所提供，在路由器的“网络运行状态”中可以看到

首选DNS为：221.12.1.227 备用DNS为：221.12.33.227
3.1.2自动获取IP（DHCP）
设备支持IP自动获取，首先需要在路由器上启用DHCP服务，如图，地址池开始地址和地址池结束地址可以自行设置，一般默认即可。

然后，从DVR的“主菜单”-〉“系统设置”-〉“网络设置”，进入网络设置界面，
启用“自动获取IP地址”，保存，如果成功获取IP(一般保存后，10秒内就可以获取到IP地址)，在IP地址中会显示所获取的IP地址，该地址应该是在路由器的地址池开始地址和地址池结束地址之间（不推荐自动获取），如图

3.3路由器端口映射
当设备在局域网内时，为了在公网上能够直接访问设备，进行图像监视，需要在路由器上对设备进行映射
如果局域网内只有1台设备，需要在公网上访问，可以直接设置为DMZ主机，如果有多台设备要在公网访问，则需要使用虚拟服务器进行端口映射。以下2种方式可以根据需要自行选择一种设置即可，具体操作如下
3.2.1一台设备路由器映射
举例说明，在局域网内有一台网络硬盘录像机，其IP地址为10.6.0.114 (IP 地址设置见“设备IP地址以及DNS服务器设置”)。

登录路由器，进入 “转发规则”-〉“DMZ主机”，如图

启用DMZ主机，其中DMZ主机IP地址为硬盘录像机的IP地址。设置完成后，使用路由器拨号成功后获得的公网IP地址，在路由器的“运行状态”中可以看到

通过IE浏览器访问设备：http://124.90.159.61，能够访问说明设置成功。（124.90.159.61为路由器拨号成功后获取的公网IP地址）

3.2.2多台设备路由器映射
当局域网内有多台网络硬盘录像机都需要能够在公网访问，监视图像时，需要使用路由器的虚拟服务器进行端口映射。
举例说明：
       假设局域网内有3台设备A，B，C。其IP地址，HTTP端口，TCP端口设置如下
A 设备：IP地址：10.6.0.10, HTTP端口：8080，TCP端口：34570
B 设备：IP地址：10.6.0.11, HTTP端口：8081，TCP端口：34571
C 设备：IP地址：10.6.0.12, HTTP端口：8082，TCP端口：34572
如图，为A设备的设置

注：修改HTTP端口，TCP端口后要重启设备才能生效。
设置好设备后登录路由器，在“转发规则”-〉“虚拟服务器”中，设置将设备的端口号与IP对应，如图

注意需要启用才生效
可以在IE浏览器输入：
http:// 124.90.159.61:8080, 如果能够正常访问设备A，说明设置成功
http:// 124.90.159.61:8081，如果能够正常访问设备B，说明设置成功
http:// 124.90.159.61:8082，如果能够正常访问设备C，说明设置成功
其中124.90.159.61为路由器拨号成功后获取的公网IP地址

3.3动态域名解析（DDNS）
通过ADSL拨号，获得的公网IP地址经常会改变，DDNS可以将获取的IP地址和域名进行绑定，访问设备时只需要输入域名而不用知道拨号获得的IP地址，极大方便用户在公网上对设备进行访问。
实现域名和公网IP地址绑定有2种方式：1. 使用路由器支持的DDNS  2. 使用设备支持的DDNS服务
以上2种方式可以任选一种，推荐使用设备支持的DDNS服务。
目前国内常用的DDNS有：希网（cn99/3322）, 88IP, 花生壳（oray）。不同的路由器厂家支持的DDNS服务商也不一样，具体见路由器的“动态DNS”，我所用的这款TP-LINK路由器支持花生壳DDNS，硬盘录像机自身目前国内支持希网和花生壳。
3.3.1路由器DDNS设置
以花生壳DDNS为例，登录路由器进入“动态DNS”，设置用户名和密码，若没有注册用户名可以去花生壳的官方网站上注册：

成功后，可以使用域名信息中的域名来访问设备（确认路由器映射已经设置，路由器映射设置见路由器映射）
3.3.2设备DDNS设置
目前设置支持希网（CN99）和花生壳的DDNS服务，您可以任一选择一种进行设置。下面分别介绍这2种DDNS服务设置
3.3.2.1 希网DDNS设置 1．申请DDNS帐号
如果已经有3322的帐号可以跳过此章节。
访问http://www.3322.org网站，在网站的主页上选择“注册”

输入你的注册用户名，真实姓名，身份证号，电话和email

注册成功后，需要登录你的email邮箱，确认注册信件后，帐号才能正常使用。确认注册信件后，使用刚刚申请的帐号，登录

选择“管理域名”，点击“新建”

输入您要申请的域名（我设置的域名为ddnstest1.3322.org，你可以根据自己的需要设置）。

确认，成功后，重新点击“域名管理”，在左上角将会出现您刚刚申请的域名

2．设置DDNS帐号
打开设备的菜单，“主菜单”-〉“系统设置”-〉“网络服务”-〉“DDNS设置”，在DDNS类型中选择“CN99”如图：
本机域名：为您所注册的动态域名
用户名：您在希网所注册的用户名
密码：您在希网所注册的用户名的密码
，
设置好后，可以使用ping ddnstest1.3322.org，检验设置是否成功，如果ping成功返回, 表明设置成功
之后就可以使用http:/akdemo i.3322.org来访问设备了（确认路由器映射已经设置，路由器映射设置见路由器映射）
3.3.2.2花生壳DDNS设置 1．申请DDNS帐号
可以到花生壳的官方网站申请帐号，具体过程略
2. 设置DDNS帐号
打开设备的菜单，“主菜单”-〉“系统设置”-〉“网络服务”-〉“DDNS设置”，在DDNS类型中选择“Oray”如图：
本机域名：为您所注册的动态域名
用户名：您在花生壳所注册的用户名
密码：您在花生壳所注册的用户名的密码

4. 邮件服务设置（EMAIL）
DVR支持当有告警产生时，根据用户的设置，向设定的责任人，发送通知邮件。如设置了告警抓拍，联动发送email，告警联动的抓拍图片连同告警信息将以邮件的形式，发送到指定的信箱。
目前已经验证支持的邮件服务器有：126, 163, 263, gmail, sina,139,156。由于hotmail，yahoo邮箱不支持smtp，故DVR不支持hotmail，yahoo邮箱。
在设置邮箱前，请确认在主菜单-〉系统设置-〉网络设置中，DNS是否已经设置正确（DNS设置见手动设置IP），否则会出现连接不上邮件服务器，非常重要。
4.1网易邮箱设置
已经验证支持的网易邮箱有：126，163，263。
注：从2006年11月开始申请的126,163,263免费邮箱都不支持smtp服务，所以确认您的免费邮箱是在2006年11月之前申请。
以126邮箱为例设置如下：

用户名：您申请的邮箱的用户名
密码：您申请的邮箱的密码
发件人：您完整的邮箱地址
收件人：最多可以有3个收件人,以“; ”(分号 + 空格)分开，收件人可以与发件人一样
主题：可以根据您的需要，设置相关的邮件主题
其他照着上面填写即可。
4.2新浪邮箱设置
通过浏览器登陆邮箱，在邮箱设置-〉账户-〉POP/SMTP设置，将开启打勾，保存。

DVR设置如下：

用户名：您申请的邮箱的用户名
密码：您申请的邮箱的密码
发件人：您完整的邮箱地址
收件人：最多可以有3个收件人,以“; ”(分号 + 空格)分开，收件人可以与发件人一样
主题：可以根据您的需要，设置相关的邮件主题
其他照着上面填写即可。

4.3          Gmail设置

用户名：您申请的邮箱的用户名
密码：您申请的邮箱的密码
发件人：您完整的邮箱地址
收件人：最多可以有3个收件人，以“; ”(分号 + 空格)分开，收件人可以与发件人一样
主题：可以根据您的需要，设置相关的邮件主题
其他照着上面填写即可。
注：gmail要求SSL加密，所以“此服务器要求安全连接（SSL）”一定要使能。

4.4手机邮箱（移动139邮箱，联通156邮箱）设置
用户需到移动： 联通： 开通手机邮箱服务。
并设置邮件到达通知设置：
移动用户可通过浏览器登陆邮箱，在邮箱设置-〉邮件到达通知-〉中根据实际情况选择需要的通知方式（推荐彩信和长短信）
联通用户可选择短信和彩信通知
4.4.1 移动139邮箱

用户名：您申请的邮箱的用户名
密码：您申请的邮箱的密码
发件人：您完整的邮箱地址
收件人：最多可以有3个收件人，以“; ”(分号 + 空格)分开，收件人可以与发件人一样
主题：可以根据您的需要，设置相关的邮件主题
其他照着上面填写即可。
4.4.2 联通156邮箱

用户名：您申请的邮箱的用户名
密码：您申请的邮箱的密码
发件人：您完整的邮箱地址
收件人：最多可以有3个收件人，以“; ”(分号 + 空格)分开，收件人可以与发件人一样
主题：可以根据您的需要，设置相关的邮件主题
其他照着上面填写即可。
5. 手机监控设置
MEYE手机监控，目前，支持的手机操作系统有：塞班S60，windows mobile，IPhone, Android手机
手机监控的步骤为：
1．对设备的编码参数进行设置，以便适应手机的网络带宽和解码性能
2．设置手机的网络
3．安装手机监控客户端
4．运行手机监控客户端，设置手机客户端参数，在手机客户端上观看视频

5.1  设备编码设置
要实现手机监控，需要先对编码参数进行设置，进入主菜单-〉系统设置-〉编码设置，如图：

将组合编码启用，模式设置为“窄带传输”，分辨率设置为CIF，帧率设置为12帧，码流控制选择“可变码流”，画质选择“较差”，其他参数保持不变，保存，需要重启才能生效。

5.2 手机网络设置 5.2.1通过3G/EDGE/GPRS访问
通过3G/EDGE/GPRS访问硬盘录像机，要求手机以NET方式上网，而不是走代理服务器的WAP方式
移动用户请设置为cmnet，联通用户设置为uninet, 以下以移动用户为例说明，手机如何设置NET方式上网。
1.    从“开始”-〉“设置”-〉“连接”

2.    然后点击“连接”进入设置页面，选择“高级”

3.    点击“选择网络”，在程序自动连接到internet时，新建一个网络，命名为cmnet

在“调制解调器”中新建一个连接，输入名称为“cmnet”,选择调制解调器为“电话线路（GPRS）”

访问点名称输入“cmnet”

用户名，密码，域都为空

完成，如下

最后在程序自动连接到internet时，使用选择刚刚新建的cmnet

设置好后，可以在手机的IE中输入

5.3 MEYE手机监控设置 5.3.1 启用手机监控
从设备的主菜档-〉系统设置-〉网络服务，进入“手机监控设置”页面，如果无该页面，说明你的程序版本偏低，请升级新的版本

图4.23 手机监控设置
    【启用】选择了启用，设置方可生效；
【端口】 手机监控的端口号，默认为34599，如需通过手机访问设备，要在路由器上对该端口号进行映射。
5.3.2 安装手机监控客户端
手机监控客户端，在随机光盘的“配套工具”-〉“手机监控”-〉“MEYE”目录下：
MEYE_WM.cab：window mobile操作系统的智能手机监控客户端安装软件（如：HTC，多普达的手机基本都是使用该操作系统）
MEYE_SB_S60_3rd.sisx：塞班S60第3版操作系统的智能手机监控客户端安装软件（如：诺基亚的N71、N73、N75、N76、N77、N78、N79、N80、N81、N81(8GB)、N82、N85、N91、N91(8GB)、N92、N93、N93i、N95、N95(8GB)、N96、E50、E51、E60、E61、E61i、E62、E63、E65、E66、E70、E71、E90、3250、3250XM、5320XM、5500、5700XM、5710、6110、6120c、6120SN、6121、6122c、6124c、6290）
MEYE_SB_S60_5th.sisx：塞班S60第5版操作系统的智能手机监控客户端安装软件（如：诺基亚的5800XM、N97）
MEYE_Android.apk：Android操作系统的智能手机监控客户端安装软件（如：G1、HTC Magic、Samsung Galaxy、HTC Hero、HTC Tattoo 及 Motorola CLIQ）
注：如果您是苹果的手机,可以用手机直接到appstore上搜索vMeye，进行在线安装
将你手机对应的安装包，拷贝到手机上进行安装（苹果手机可直接到appstore上进行在线安装）。
5.3.3 客户端参数设置
以下以window mobile的手机为例，介绍如何对手机监控客户端进行参数设置，其他操作系统的手机也类似。
安装好后在“程序”中可以看到“Moveeye”图标，如下图：

双击该图标，运行客户端,如图：

选择“设置”进行参数设置界面,如图：

用户名：登录设备的用户名
密码：登录设备的密码
服务器：设备的公网IP地址或者域名
端口：为5.3.1节启用手机监控中设置的端口号，该端口号需要在路由器上做映射
自动连接：选中自动连接时，当你打开客户端时会自动连接设备，并调出默认通道的图像
历史纪录：可以保存多个设备的纪录信息
注：这里用户名和密码与IE访问时的用户名和密码是一样的
确定后，将会进行登录，如果正常，您将可以看到监视画面

可以选择“通道”进行通道切换，如图：

其中cam01-04，cam05-08为，cam09-12，cam13-16等为多画面通道，如图：
