IDE主从硬盘设置图解
2010-03-28 16:00
   为了能容纳如今“体积”越来越大的软件，相信很多朋友都已购置了更高容量的新硬盘，但在你准备将老 硬盘打入冷宫之际，是否想到过将两个硬盘一并使用呢，这不但可以免去让老硬盘提前退休，而且还可以让你 拥有更大的硬盘空间，既然好处多多，那你还等什么？赶快加入我们的双硬盘安装之旅吧！
问题：
两个硬盘在系统中如何区别?
我们用主从关系加以区别。主盘代表系统检测到的第一个硬盘，从盘表示第二个检测到
的硬盘。他们的功能没有区别，只是被系统发现的前后有顺序，我们可以通过跳线人为
指定哪个盘是主盘，哪个盘时从盘。
一、安装前的注意事项
安装双硬盘之前首先要查看电脑内部的基本情况，如是否还有安装第二个硬盘的空间，数据线有没有空余的接口，电脑电源功率是否能够支持两块硬盘的稳定运行等。这些条件对于安装双硬盘来说都是很重要的。
二、跳线设置
接下来是设置两个硬盘的跳线，一个设为主盘（Master Device），另一个设置为从盘（Slave Device）。这里有一个问题大家要弄清楚，就是究竟哪个硬盘设置为主盘更合理，许多朋友认为要将容量更高的硬盘设为主盘，这种观点是错误的，正确的方法应该是将性能更好的硬盘设为主盘。举个简单的例子，你本来有一块希捷酷鱼Ⅱ20GB硬盘（7200转），后来又添置了一块60GB的希捷U6硬盘（5400转），那么你就应该把酷鱼Ⅱ 20GB设为主盘，因为它的速度更快一些。

图1 酷鱼Ⅳ硬盘跳线说明

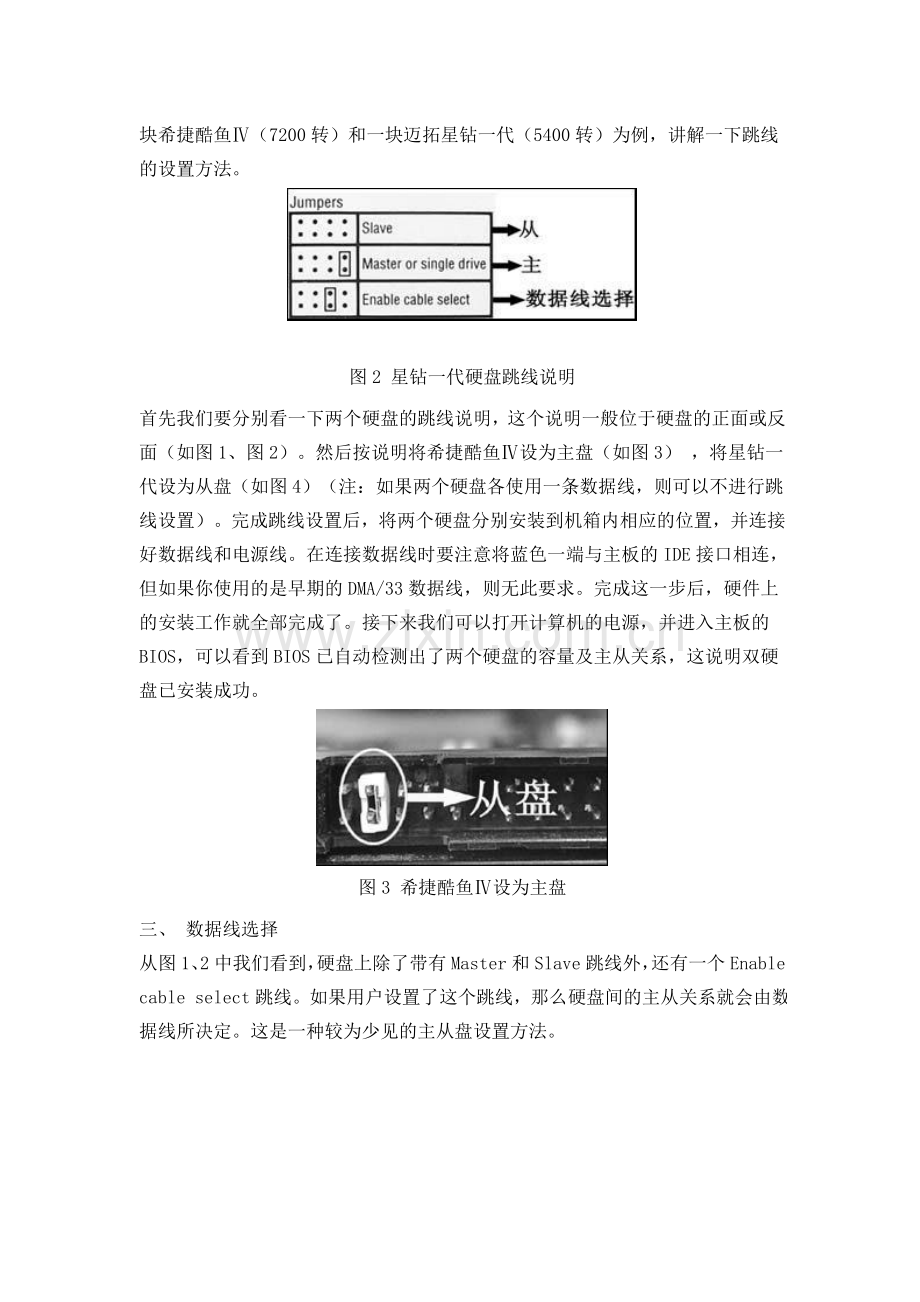

不同的硬盘间的跳线方法可能会有所区别，但基本上大同小异。下面我们就以一块希捷酷鱼Ⅳ（7200转）和一块迈拓星钻一代（5400转）为例，讲解一下跳线的设置方法。

图2 星钻一代硬盘跳线说明
首先我们要分别看一下两个硬盘的跳线说明，这个说明一般位于硬盘的正面或反面（如图1、图2）。然后按说明将希捷酷鱼Ⅳ设为主盘（如图3） ，将星钻一代设为从盘（如图4）（注：如果两个硬盘各使用一条数据线，则可以不进行跳线设置）。完成跳线设置后，将两个硬盘分别安装到机箱内相应的位置，并连接好数据线和电源线。在连接数据线时要注意将蓝色一端与主板的IDE接口相连，但如果你使用的是早期的DMA/33数据线，则无此要求。完成这一步后，硬件上的安装工作就全部完成了。接下来我们可以打开计算机的电源，并进入主板的BIOS，可以看到BIOS已自动检测出了两个硬盘的容量及主从关系，这说明双硬盘已安装成功。

图3 希捷酷鱼Ⅳ设为主盘
三、 数据线选择
从图1、2中我们看到，硬盘上除了带有Master和Slave跳线外，还有一个Enable cable select跳线。如果用户设置了这个跳线，那么硬盘间的主从关系就会由数据线所决定。这是一种较为少见的主从盘设置方法。

图4 将星钻一代设为从盘
但此时就不能将两块硬盘中的任何一个进行主从盘跳线设定了，而需要两块硬盘都将跳线改动到“Enable Cable Select”的状态，或者一个选Enable Cable Select，另一个没有跳线帽。这个时候，使用的线有些特别，它有三个接口，一端接主板的IDE插槽，剩余两个接硬盘，如图5。

图5
远离主板的硬盘接口总是接主盘，而靠近主板的接口上的硬盘总是被认做从盘。其实采用数据线设置的方法来确定主从盘关系，是安装双硬盘时很灵活的手段。比如，你可以将两块硬盘都做成可引导的启动盘，当主盘出现硬件故障时，只需将硬盘换接到Master接口上，它就成了系统盘。这个方法特别适合经常来回更换硬盘的用户。
总结：
Ø 第一组针脚代表主盘，第二组代表根据IDE线决定主从关系，第三组代表强制为从盘
Ø 每个硬盘上都应该加跳线，否则会发生很多预想不到的问题
