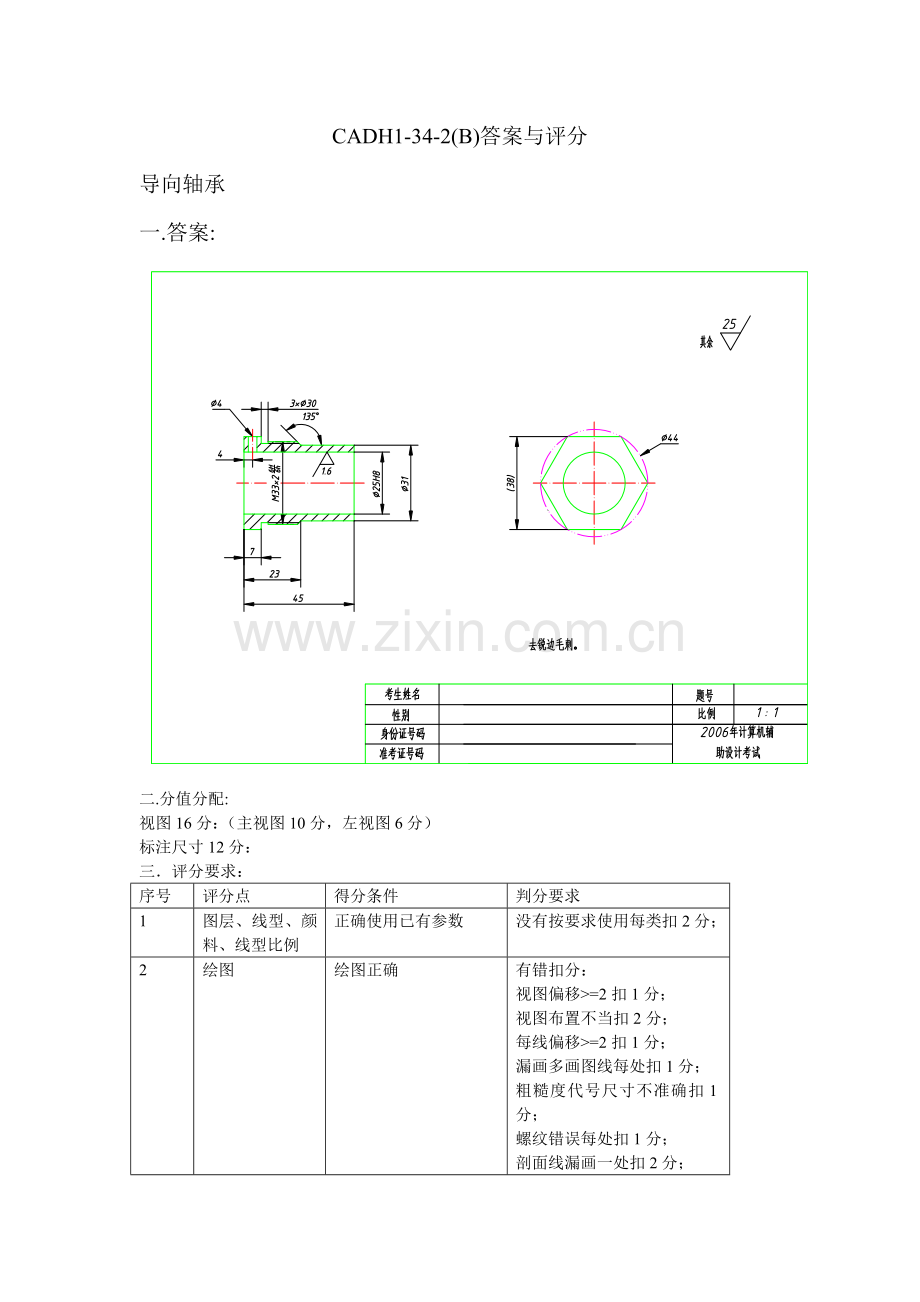

CADH1-34-2(B)答案与评分
导向轴承
一.答案:
二.分值分配:
视图16分：（主视图10分，左视图6分）
标注尺寸12分：
三．评分要求：
序号
评分点
得分条件
判分要求
1
图层、线型、颜料、线型比例
正确使用已有参数
没有按要求使用每类扣2分；
2
绘图
绘图正确
有错扣分：
视图偏移>=2扣1分；
视图布置不当扣2分；
每线偏移>=2扣1分；
漏画多画图线每处扣1分；
粗糙度代号尺寸不准确扣1分；
螺纹错误每处扣1分；
剖面线漏画一处扣2分；
剖面线间距<1,>5扣1分；
文字错误每字扣0.5分；
文字排列不规则扣1分；
剖视、向视符号错误扣0.5分；
图线接口错误扣1分；
小圆角漏画错画扣0.5分；
中心线伸出不当扣0.5分；
残留污迹扣0.5分；
作图误差>=2 、>=2º扣1分；
尺寸变量错误每项扣2分；
错、漏Ф、R等符号扣1分；
错写数字扣1分；
漏注尺寸扣子2分；
粗糙度错误每处扣0.5分；
按每部分扣分，扣完本部分为止。

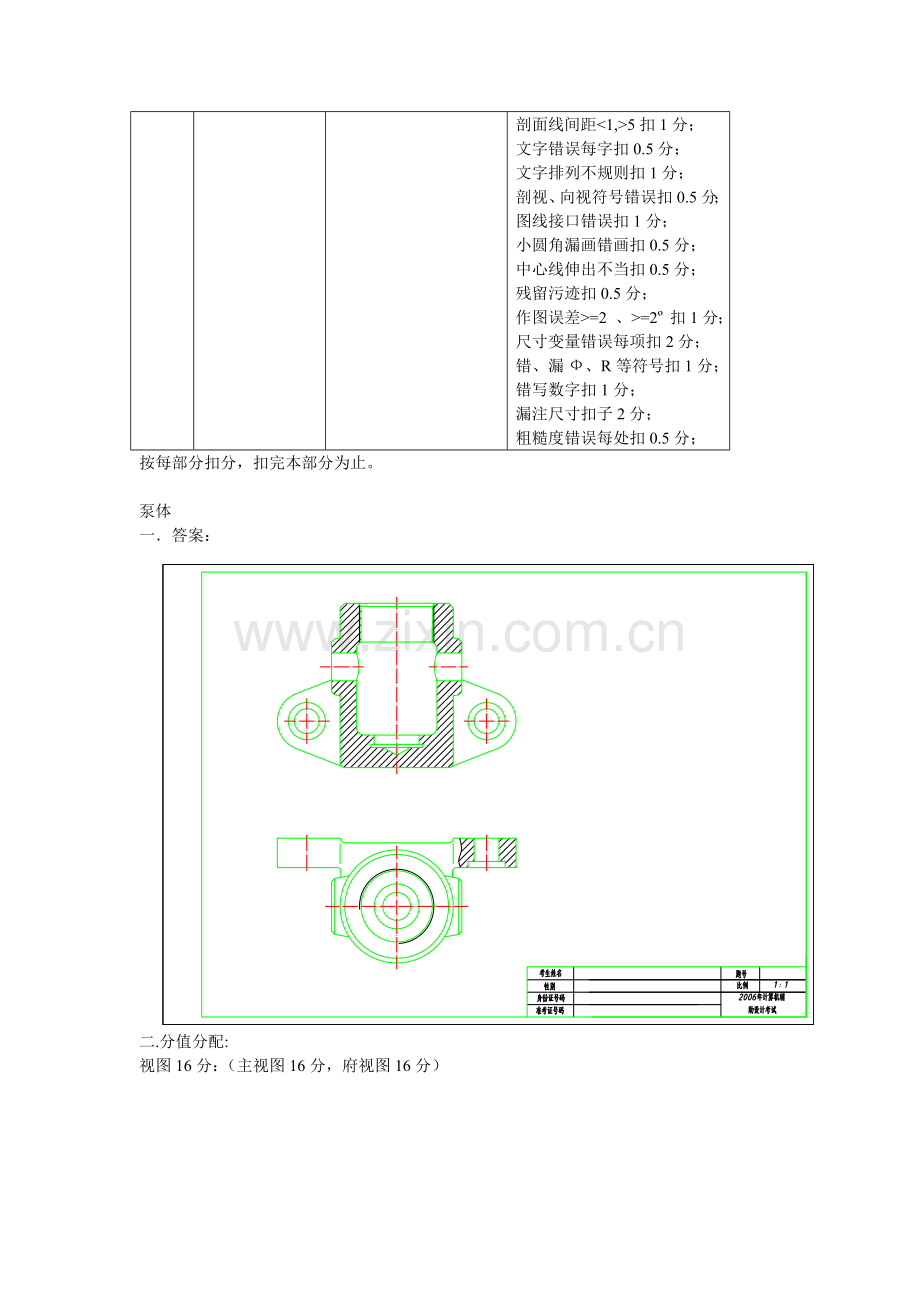

泵体
一． 答案：
二.分值分配:
视图16分：（主视图16分，府视图16分）

三．评分要求：
序号
评分点
得分条件
判分要求
1
图层、线型、颜料、线型比例
正确使用已有参数
没有按要求使用每类扣2分；
2
绘图
绘图正确
有错扣分：
视图偏移>=2扣1分；
视图布置不当扣2分；
每线偏移>=2扣1分；
漏画多画图线每处扣1分；
螺纹错误每处扣1分；
剖面线漏画一处扣2分；
剖面线间距<1,>5扣1分；
文字错误每字扣0.5分；
文字排列不规则扣1分；
剖视、向视符号错误扣0.5分；
图线接口错误扣1分；
小圆角漏画错画扣0.5分；
中心线伸出不当扣0.5分；
残留污迹扣0.5分；
作图误差>=2 、>=2º扣1分；
