供暖系统组成与分类PPT课件.ppt

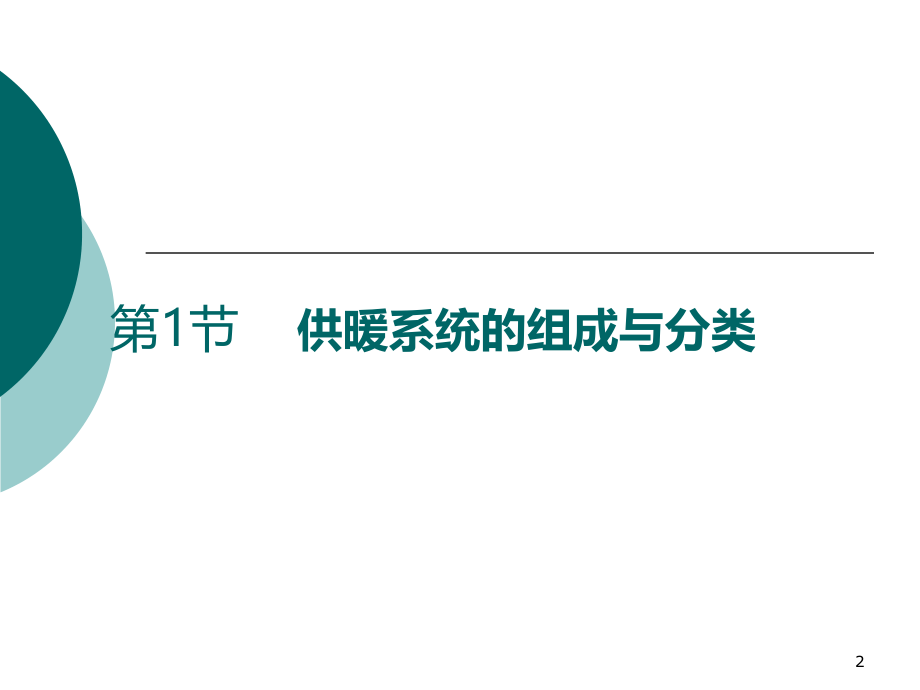

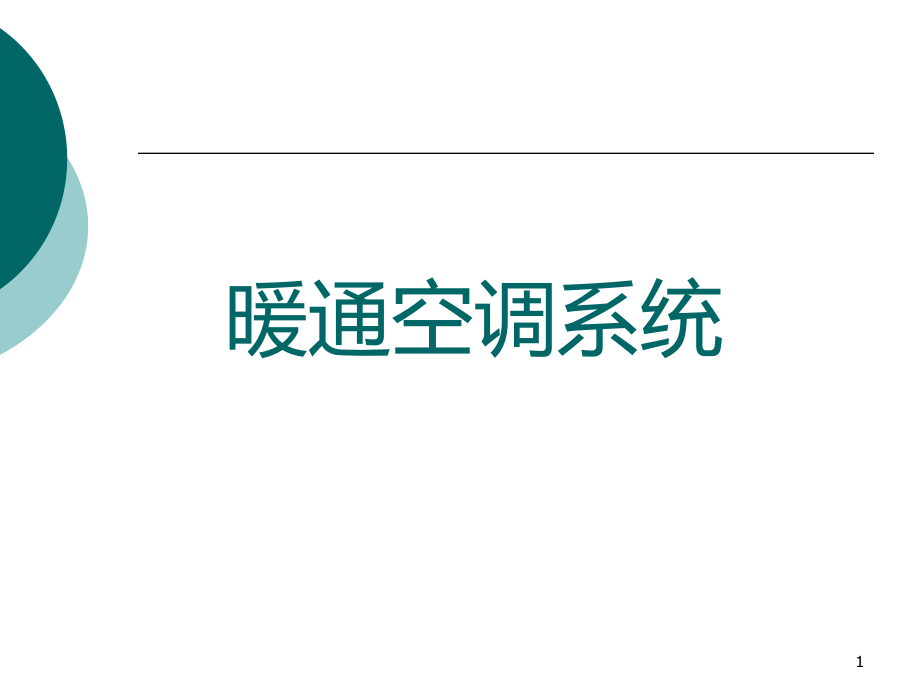

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,暖通空调系统,1,第,1,节,供暖系统的组成与分类,2,一、供暖系统的组成,热源,供暖管道,散热设备,辅助设备，,如膨胀水箱、水泵、排气装置、除污器等。,二、供暖系统的分类,1.,按作用范围的大小,(1),局部供暖系统,。指热源、供热管道和散热设备都在供暖房间内。,(2),集中供暖系统,。由一个或多个热源通过供热管道向多个用户供暖。,(3),区域供暖系统,。指对数群建筑物,(,一个区,),集中供暖。,3,4,5,6,7,2.,按使用热介质的种类不同,(1),热水供暖系统。,供暖系统的热介质是低温水或高温水,(100,度为界）。,(2),蒸汽供暖系统。,供暖系统的热介质是水蒸气。,(3),热风供暖系统。,供暖系统的热介质是热空气。,8,3.,按散热器连接的供回水立管,(1),单管系统,。热介质顺序流过各组散热器并在它们里面冷却,(2),双管系统,。热介质平等地分配到全部散热器，并从每组散热,器冷却后，直接流回采暖系统的回水,(,或凝结水,),立管中,9,Company Logo,10,Company Logo,区域蒸汽锅炉房集中供热系统,11,热风供暖系统散热设备,风机盘管,热风供暖系统,常用的有：,风机盘管、热风幕、暖风机等,热风幕,暖风机,12,可编辑,热电厂,锅炉房,热 网,供,暖,通 风,空 调,热水供应,+,地热、电能、工业余热,生产工艺,13,
