实训1——PT5认识与基本使用.doc

《计算机网络》实训项目一
——仿真软件Packet Tracer 5.0认识及基本使用
一、 PT5软件界面介绍
1、 仿真设备：路由器（2621XM）、交换机（2960）、终端（PC）
2、 设备的连接方式：直通线、交叉线、控制线；
（1）直通线：用于连接相异（端口）设备，如PC与交换机、交换机与路由器；制作时两端采用相同的制线标准，如两端都采用568B标准。
（2）交叉线：用于连接相同设备（端口）。如PC与PC，交换机与交换机、路由器与路由器、PC与路由器（特例）、交换机与集线器；制作时一端采用568A标准，一端采用568B标准。
*交换机和交换机相连时往往从大号端口开始
（3）CONSOLE线：配置线。用于PC对交换机、路由器进行直接配置时使用。一端为RJ45接口，另一端为DB9接口。
3、 参数显示：Options--à Preference
4、 右侧工具栏使用
二、 设备常用接口（查看接口的命令在第三部分介绍）
（一） 统一接口（使用Console线演示，同时介绍该配置线的使用前提）
l Console口：通过配置线与PC终端连接，用于PC对设备的配置操作；
l Aux辅助口：用于连接Modem，以便可以连接网络，在特定环境下远程控制；

任何一台路由器、交换机均有五种方式可以对其进行访问配置，上图所示左侧方式为使用物理特定端口访问，右侧三种均使用以太口访问，其中Telnet（远程登录）使用虚端口访问，不同的硬件设备其虚端口数不一样，如思科2960交换机，其虚端口数为0-15，低端交换机其虚端口数为0-4；

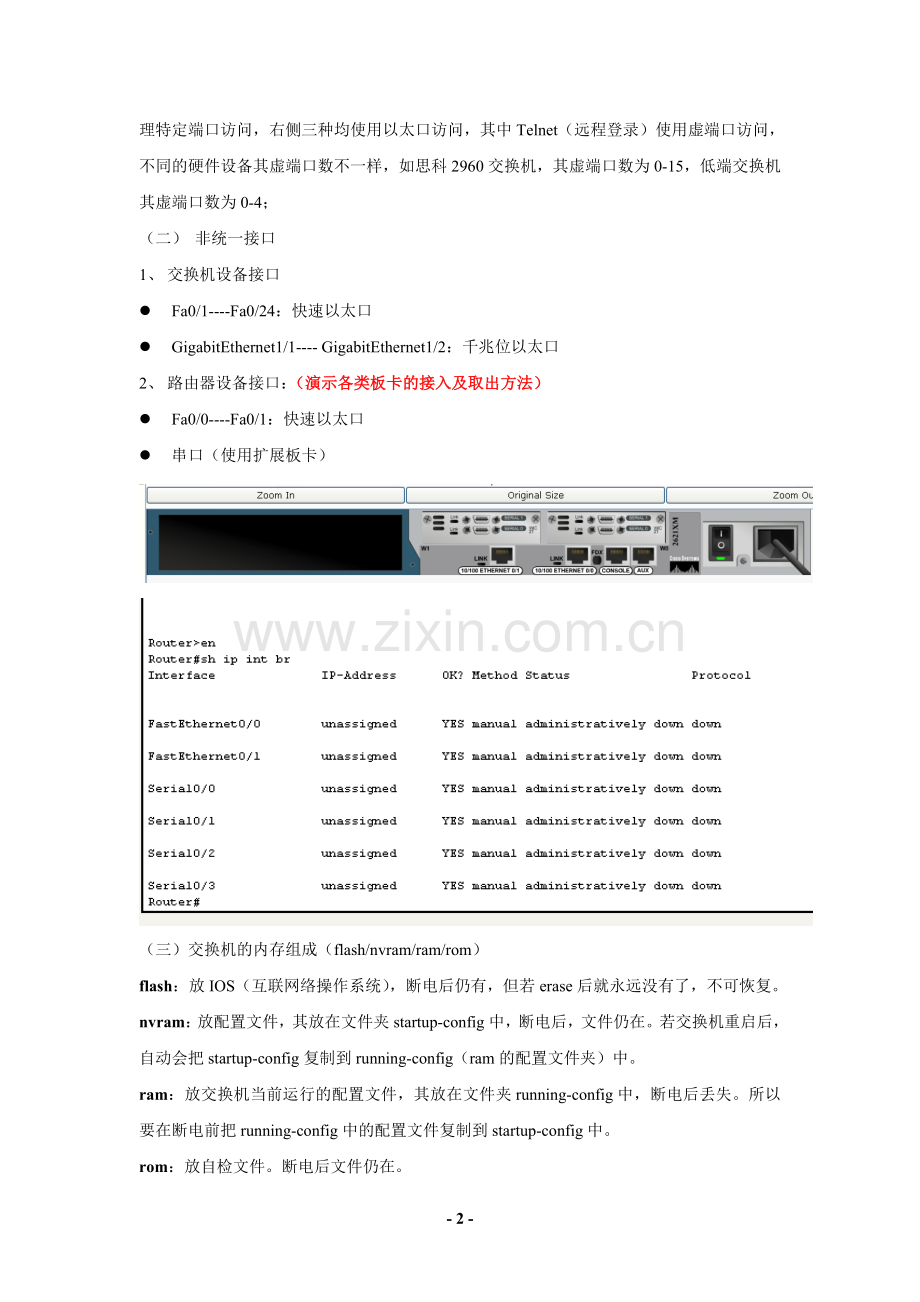

（二） 非统一接口
1、 交换机设备接口
l Fa0/1----Fa0/24：快速以太口
l GigabitEthernet1/1---- GigabitEthernet1/2：千兆位以太口
2、 路由器设备接口：（演示各类板卡的接入及取出方法）
l Fa0/0----Fa0/1：快速以太口
l 串口（使用扩展板卡）

（三）交换机的内存组成（flash/nvram/ram/rom）
flash：放IOS（互联网络操作系统），断电后仍有，但若erase后就永远没有了，不可恢复。
nvram：放配置文件，其放在文件夹startup-config中，断电后，文件仍在。若交换机重启后，自动会把startup-config复制到running-config（ram的配置文件夹）中。
ram：放交换机当前运行的配置文件，其放在文件夹running-config中，断电后丢失。所以要在断电前把running-config中的配置文件复制到startup-config中。
rom：放自检文件。断电后文件仍在。
（四）交换机、路由器的启动顺序
l ROM——》FLASH——》NVRAM——》RAM
l 开机诊断——》IOS加载——》复制保存后的配置文件至当前配置文件中
三、 交换机（路由器）几种常用工作模式
1、 交换机配置模式
交换机第一次配置是通过pc机连接Console口，在Terminal模式下进行配置的。同时，交换机的命令也是分级的，不同级别的用户使用不同级别的命令集来管理、查看、使用交换机的。下表显示了交换机的几种常用工作模式：
模式名称
提示符
用户模式
Switch>
特权模式（使能模式）
Switch#
全局配置模式
Switch(config)#
接口配置模式
Switch(config-if)#
线路配置模式
Switch(config-line)#

2、 Cisco交换机（路由器）各模式间的转换

Switch> //正常启动设备后即进入了用户模式
Switch>enable
Switch# //使用en命令后进入特权模式
Switch#configure terminal
Switch(config)# //使用conf t命令后进入全局配置模式

Switch(config)#interface f0/1
Switch(config-if)# //使用int <端口号>命令后进入端口模式
Switch(config-if)#exit //使用exit退回一层，进入到上一层模式

Switch(config)#line console 0
Switch(config-line)# //使用line <线路名称>命令后进入线路配置模式

Switch(config-line)#end //使用end 命令直接退回至特权模式
Switch# //使用logout登出系统，重新启动（热启）
//也可以使用reload重新加载系统，（冷启）

3、 交换机（路由器）命令行使用技巧
l 使用“？”获取当前层次模式下可用命令帮助；
l 使用“上箭头”可以重复显示输入过的命令，再次回车后可以重复执行；
l 使用“DEL”键删除更正后的字母，可以直接回车执行该命令；
l 执行了错误命令后，系统会自动在错误之处进行提示，只需要更改后重新执行即可；
l 使用简写命令后，可以使用Tab键显示出完整名称；

四、 交换机基本配置
1、 配主机名
Switch>en
Switch#conf t
Switch(config)#hostname SW1
SW1(config)#

2、 为设备配置密码（特权明文/密文、线路密码） //注意：密码区分大小写
SW1(config)#enable password CISCO-1 //设置明文密码
SW1(config)#
SW1(config)#enable secret Admain //设置密文密码
SW1(config)#
SW1(config)#line console 0 //进入线路配置模式
SW1(config-line)#password cisco //设置Console线路密码
SW1(config-line)#login //必须使用，否则密码不起作用
SW1(config-line)#

3、 删除密码的命令
SW1(config)#no enable password
SW1(config)#
SW1(config)#no enable secret
SW1(config)#

4、 查看设备接口信息
S1# show ip interface brief //简要显示所有端口信息
S1# show interface //详细显示各端口信息
5、查看设备配置信息
S1# show run //run是running-config的缩写
- 5 -
