土方开挖施工流程.ppt

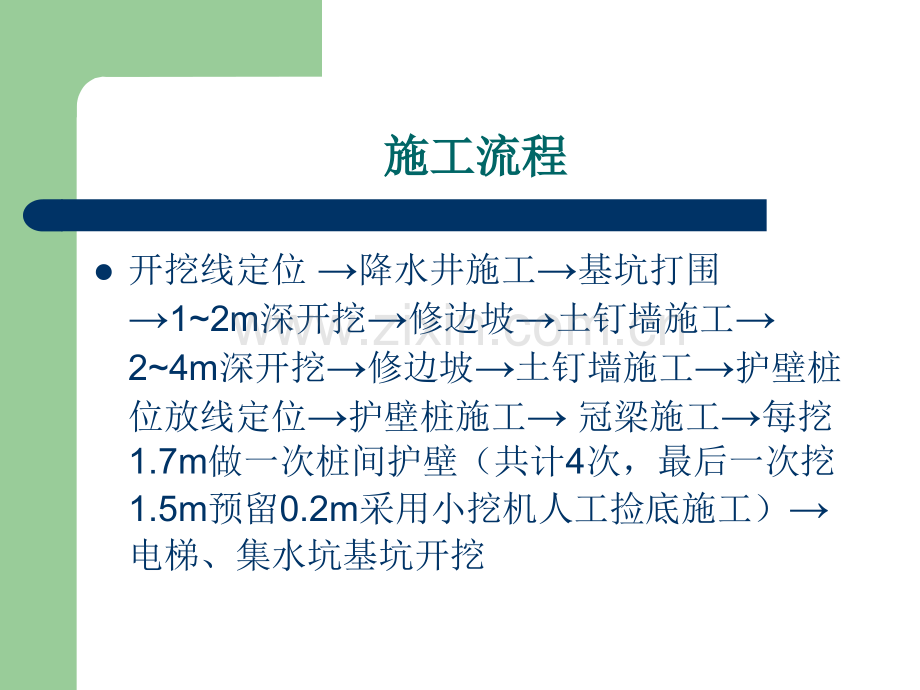

土方开挖施工流程土方开挖施工流程江西中盛金龙小区三标段项目部施工流程施工流程l开挖线定位 降水井施工基坑打围12m深开挖修边坡土钉墙施工 24m深开挖修边坡土钉墙施工护壁桩位放线定位护壁桩施工 冠梁施工每挖1.7m做一次桩间护壁（共计4次，最后一次挖1.5m预留0.2m采用小挖机人工捡底施工）电梯、集水坑基坑开挖放线定位放线定位绘制1:1开挖放线图纸标注坐标点采用全站仪坐标放样现场建立坐标网放样点打定位桩，并做保护洒灰放线降水井施工降水井施工根据开挖线外扩1m设置降水井成井吊装井管填砾洗井1、成井钻机就位安装好后，核对井位，确认无误后，人工开挖1.5m深，埋好护壁管，管径700mm，护壁管埋设完毕后开始钻进成孔。凿井采用泥浆护壁，应保持孔内泥浆高度，防止垮孔，孔深达到设计深度后终孔。2吊装井管经现场技术负责人验收合格后，用抽筒或泵吸反循环清孔，吊装井管。做到井管焊接牢固安装垂直。3填砾在井管外填入规格1015mm砾石滤料，边洗井边回填，直至洗井完成填至距自然地面2.0m，上部采用粘土封井。4洗井采用空压机活塞联合洗井，每井活塞洗井不少于两次，每次提拉活塞不少于1小时，空压机洗井不少于1个台班。对抽水试验井，应在水清砂尽后进行试抽，观测水位变化及出水量，动水位稳定时间应4小时。基坑打围基坑打围根据开挖线外扩1.5m搭设防护栏防护栏下侧砌筑120宽，200高挡脚。并耍黄黑油漆栏杆厕所砌筑250*250排水沟，采用120墙砌筑，用300宽雨篦子防护栏刷红白油漆施工通道平场硬化基坑围护高度不的低于1.2m14m开挖开挖先沿着基坑周边开挖出10m宽2m深的施工通道中间2M内的土方开挖土钉安装小挖机、人工修边坡钢筋网绑扎喷浆1、开挖时每2m开挖一次，待上层土钉墙喷浆强度达到一定强度后，方可下层土方开挖，不得超挖，土钉墙施工时严格按照专项方案施工。2、修坡时，严格控制好坡度。3、土钉墙布置于基坑周边0.000至-4.0m。基坑壁放坡坡率1:1，设土钉3排，水平间距2.0m，竖向间距1.4m，土钉长度分别为6.5m、5.5m、5.0m。4、土钉采用48*3.5焊管加工，前端1/2长度范围设注浆孔及倒刺。5、采用锚杆机将加工成型的土钉静压或冲击击入，管内采用水灰比为0.5-0.55的水泥浆压注，注浆压力不小于0.6Mpa。6、钢筋网喷砼面板采用C20细石混凝土，厚度为80mm，钢筋网为8150，坡肩翻边为1.5m。锚喷护壁施工工序：基坑开挖修整壁面测定土钉位置锚杆机就位击入土钉铺设钢筋网及加强筋主筋与锚杆悍接喷射砼挖土至下一层锚杆施工深度重复以上工作直至设计基坑深度。护壁桩施工护壁桩施工护壁桩定位护壁桩钢筋笼绑扎钢筋笼下孔旋挖桩钻孔砼浇筑1、钢筋笼严格按照方案绑扎，旋挖桩钻孔后马上下钢筋笼浇筑砼，一根桩必须当天完成，避免塌孔。2、设计排桩桩长12.9m，其中嵌固深度6.0m，桩径1.0m，桩间距2.0m，桩芯砼设计强度为C30。冠梁施工冠梁施工开挖冠梁钢筋笼绑扎冠梁垫层浇筑砼浇筑桩顶采用C30钢筋混凝土冠梁连接，截面尺寸为1100mm*650mm。钢筋保护层厚度35mm。冠梁施工缝不应设置在转角及其附近15m范围。当由于特殊原因必须留设施工缝时，须按规范要求对施工缝进行处理。支模4M以下土方开挖以下土方开挖先沿着基坑周边开挖出10m宽1.7m深的施工通道中间1.7M内的土方开挖桩尖钢筋绑扎桩间人工修理喷浆410.8m分为4层开挖，每层开挖在1.7m，最后一层开挖为1.5m，预留0.2m采用小挖机人工配合捡底开挖，集水坑、电梯基坑开挖捡底（每一层开挖重复以上工序）l如有不足，请大家多多指教，提出宝贵意见。l谢谢大家！
