正线（标准568B）：两端线序一样，线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
反线（568A）：一端为正线的线序，另一端为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
PC-PC:反线
PC-HUB:正线
HUB-HUB普通口:反线
HUB-HUB级连口-级连口：反线
HUB-HUB普通口-级连口：正线
HUB-SWITCH:反线
HUB(级联口）-SWITCH:正线
SWITCH-SWITCH:反线
SWITCH-ROUTER:正线
ROUTER-ROUTER:反线
　　100BaseT连接双绞线，以100Mb/S的EIA/TIA 568B作为标准规格。交达在线
制作步骤如下：交达在线
　　步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米。 有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。（如图） 交达在线
交达在线
　　步骤2：剥线完成后的双绞线电缆如右图所示。交达在线
交达在线

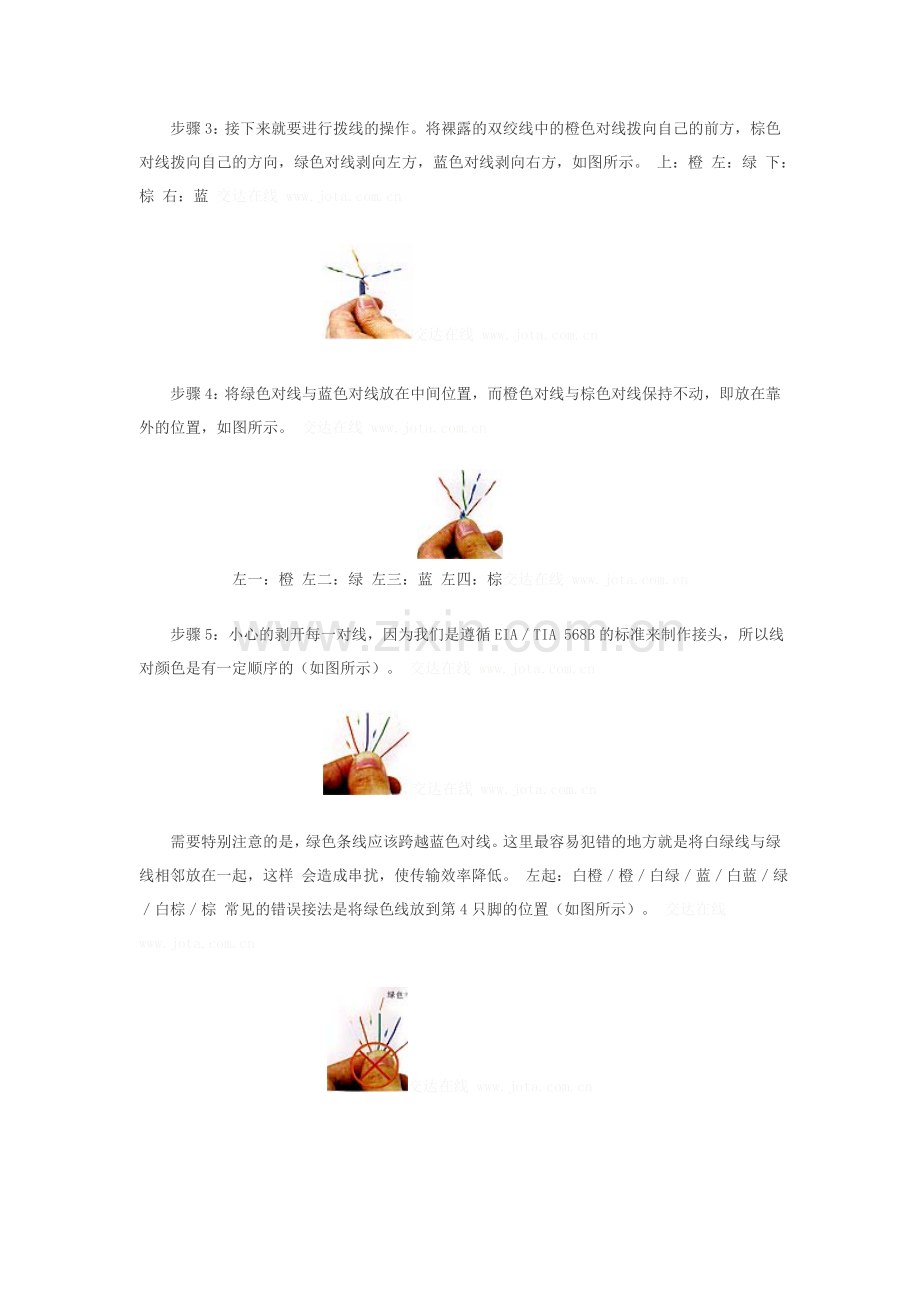

　　步骤3：接下来就要进行拨线的操作。将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如图所示。 上：橙 左：绿 下：棕 右：蓝 交达在线
交达在线
　　步骤4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动， 即放在靠外的位置，如图所示。 交达在线

左一：橙 左二：绿 左三：蓝 左四：棕交达在线
　　步骤5：小心的剥开每一对线，因为我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。 交达在线
交达在线
　　需要特别注意的是，绿色条线应该跨越蓝色对线。这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样 会造成串扰，使传输效率降低。 左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 常见的错误接法是将绿色线放到第4只脚的位置（如图所示）。 交达在线
交达在线
　　应该将绿色线放在第6只脚的位置才是正确的，因为在100BaseT网络中，第3只脚与第6只脚是同一对的，所以需要使用同一对残。（见标准EIA／TIA 568B） 左起：白橙／橙／白绿／绿／白蓝／蓝／白棕／棕交达在线
　　步骤 6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约 14mm的长度，之所以留下这个长度是为了符合EIA／TIA的标准，您可以参考有关用RJ-45接头和双绞线制作标准的介绍。最后再将双绞线的每一根线依序放入RJ－45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推，如图 交达在线
交达在线
　　步骤7：确定双绞线的每根线已经正确放置之后，就可以用RJ－45压线钳压接RJ－45接头，如右图 市面上还有一种RJ－45接头的保护套，可以防止接头在拉扯时造成接触不良。使用这种保护套时，需要在压接RJ－45接头之前就将这种胶套插在双绞线电缆上，如图。 交达在线
交达在线
　　步骤8：重复步骤2到步骤7，再制作另一端的RJ－45接头。因为工作站与集线器之间是直接对接，所以另一端RJ－45接头的引脚接法完全一样。完成后的连接线两端的RJ－45接头无论引脚和颜色都完全～样，这种连接方法适用于ADSL MODEM和计算机网卡之间的连接。交达在线
