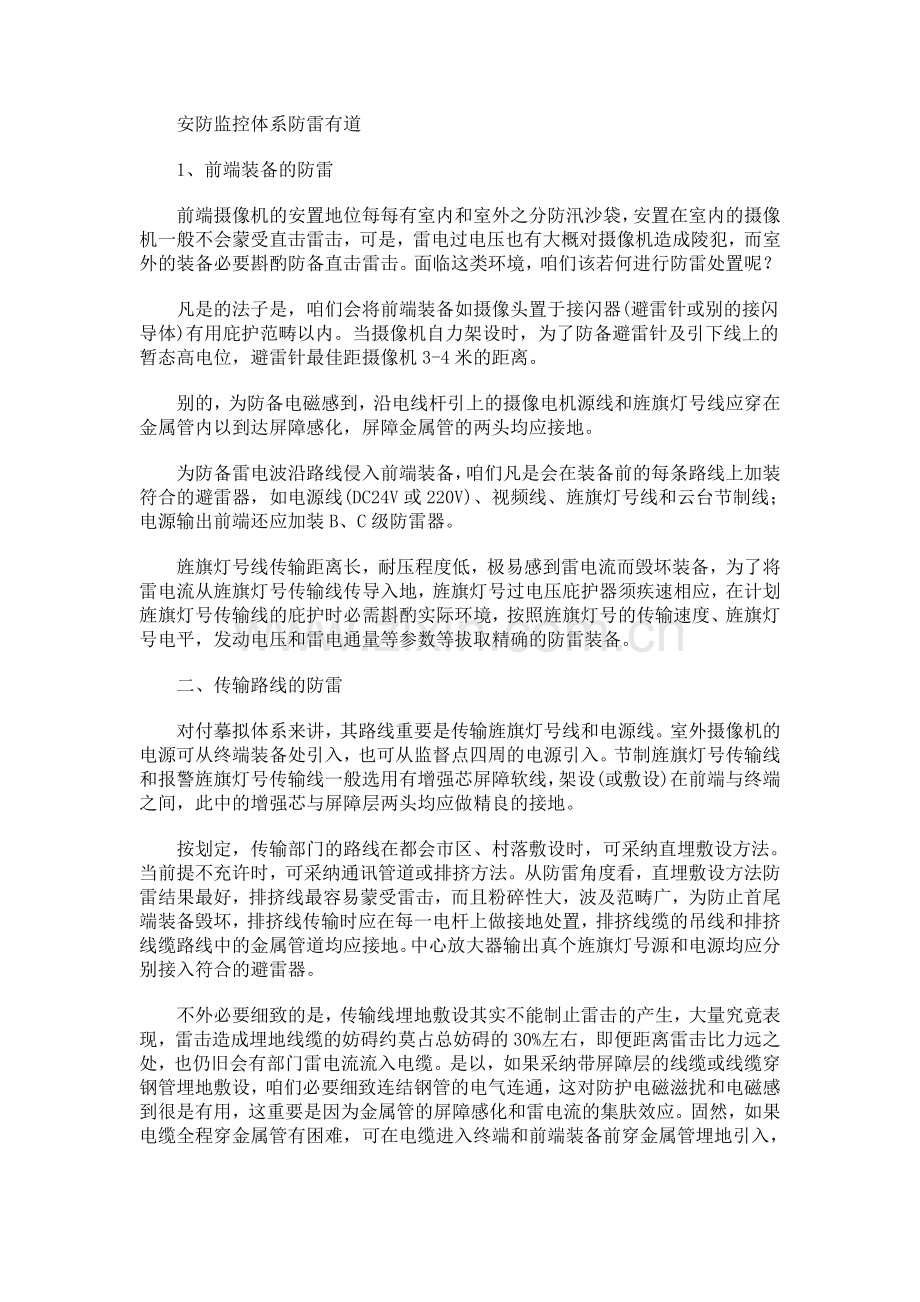

　　安防监控体系防雷有道
　　1、前端装备的防雷
　　前端摄像机的安置地位每每有室内和室外之分防汛沙袋，安置在室内的摄像机一般不会蒙受直击雷击，可是，雷电过电压也有大概对摄像机造成陵犯，而室外的装备必要斟酌防备直击雷击。面临这类环境，咱们该若何进行防雷处置呢？
　　凡是的法子是，咱们会将前端装备如摄像头置于接闪器(避雷针或别的接闪导体)有用庇护范畴以内。当摄像机自力架设时，为了防备避雷针及引下线上的暂态高电位，避雷针最佳距摄像机3-4米的距离。
　　别的，为防备电磁感到，沿电线杆引上的摄像电机源线和旌旗灯号线应穿在金属管内以到达屏障感化，屏障金属管的两头均应接地。
　　为防备雷电波沿路线侵入前端装备，咱们凡是会在装备前的每条路线上加装符合的避雷器，如电源线(DC24V或220V)、视频线、旌旗灯号线和云台节制线；电源输出前端还应加装B、C级防雷器。
　　旌旗灯号线传输距离长，耐压程度低，极易感到雷电流而毁坏装备，为了将雷电流从旌旗灯号传输线传导入地，旌旗灯号过电压庇护器须疾速相应，在计划旌旗灯号传输线的庇护时必需斟酌实际环境，按照旌旗灯号的传输速度、旌旗灯号电平，发动电压和雷电通量等参数等拔取精确的防雷装备。
　　二、传输路线的防雷
　　对付摹拟体系来讲，其路线重要是传输旌旗灯号线和电源线。室外摄像机的电源可从终端装备处引入，也可从监督点四周的电源引入。节制旌旗灯号传输线和报警旌旗灯号传输线一般选用有增强芯屏障软线，架设(或敷设)在前端与终端之间，此中的增强芯与屏障层两头均应做精良的接地。
　　按划定，传输部门的路线在都会市区、村落敷设时，可采纳直埋敷设方法。当前提不充许时，可采纳通讯管道或排挤方法。从防雷角度看，直埋敷设方法防雷结果最好，排挤线最容易蒙受雷击，而且粉碎性大，波及范畴广，为防止首尾端装备毁坏，排挤线传输时应在每一电杆上做接地处置，排挤线缆的吊线和排挤线缆路线中的金属管道均应接地。中心放大器输出真个旌旗灯号源和电源均应分别接入符合的避雷器。
　　不外必要细致的是，传输线埋地敷设其实不能制止雷击的产生，大量究竟表现，雷击造成埋地线缆的妨碍约莫占总妨碍的30%左右，即便距离雷击比力远之处，也仍旧会有部门雷电流流入电缆。是以，如果采纳带屏障层的线缆或线缆穿钢管埋地敷设，咱们必要细致连结钢管的电气连通，这对防护电磁滋扰和电磁感到很是有用，这重要是因为金属管的屏障感化和雷电流的集肤效应。固然，如果电缆全程穿金属管有困难，可在电缆进入终端和前端装备前穿金属管埋地引入，但埋地长度不得小于15米，在入户端将电缆金属外皮、钢管同防雷接地装配相连。
　　三、监控中间的防雷
　　在监控体系中，监控中间每每是处置监控录相之处，是以其防雷也显得分外紧张。简略来讲，监控中间防雷应从直击雷防护、雷电波侵入、等电位毗连和电涌庇护多方面进行。
　　从直击雷防护来讲，监控中间所在修建物应有防直击雷的避雷针、避雷带或避雷网。其防直击雷步伐应合适GB50057-94(GB50057-94(2000年版)条则阐明第3.1.2条第3.1.1款：“为减小在必要防雷的空间内产生火警、爆炸、生命伤害，等电位是一项很紧张的步伐”；第3.3款：“在必要防雷的空间内防备产生生命伤害的最紧张步伐是采纳等电位毗连”)中有关直击雷庇护的划定。
　　从雷电波侵入防护来讲，进入监控中间的各类金属管线应接到防感到雷的接地装配上。排挤电缆线直接引入时，在入户处应加装避雷器，并将线缆金属外护层及自承钢索接到接地装配上。
　　因为有80%雷击高电位是从电源线侵入的，为包管装备平安，一般电源上应设置三级避雷庇护，末级加装中达MP3-10/2防雷模块，该防雷模块标称通流容量为10KA，限定电压<1200V(装备的耐压值为1.2KA)。
　　上面来表明一下监控中间的等电位毗连问题，绝缘胶板一般来讲，监控中间应设置一等电位毗连母线(或金属板)，该等电位毗连母线应与修建物防雷接地、PE线、装备庇护地、防静电地等毗连到一块儿防备伤害的电位差。各类电涌庇护器(避雷器)的接地线应以最直和最短的距离与等电位毗连母排进行电气毗连。等电位毗连是外部防雷装配的一部门，其目的在于削减雷电流所引发的电位差。等电位是用毗连导线或过电压(浪涌)庇护器将处在必要防雷的空间内的防雷装配，修建物的金属构架、金属装配、外来导线、电气装配、电信装配等毗连起来，构成一个等电位毗连收集，以完成均压等电位，防备必要防雷空间内的火警、爆炸、生命伤害和装备毁坏。
　　应当说，监控体系防雷庇护是一个比力复杂的问题，不但仅是对户外监控装备的庇护，并且也斟酌传输线缆、监控中间的防雷问题。对平安监控体系的防雷庇护计划不但取决于防雷装配的机能，更紧张的是在监控体系的计划施工以前，就要斟酌到监控体系所处的地舆环境，计划符合的线缆布放方法、屏障及接处所式。面临雷电的打击，你的监控体系是否能够高声叫嚣：让狂风雨来得更剧烈些吗？
